Satu helai gentian atau dua - itulah perbezaan teras antara kabel gentian optik simpleks dan dupleks. Tetapi pilihan antara mereka membentuk lebih daripada sekadar kos bahan. Ia menentukan ketumpatan panel tampalan anda, spesifikasi setiap kord tampalan dalam larian dan - paling kritikal - sama ada seni bina fizikal keseluruhan pautan anda benar-benar sepadan dengan keperluan rangkaian. Berikut ialah perbandingan-rujukan pantas, dan jika anda memerlukan gambaran penuh, teruskan membaca.
Kabel Gentian Optik Simplex: Satu Helai, Satu Arah
Kabel gentian optik simplex mempunyai satu helai gentian kaca atau plastik di dalam satu jaket pelindung. Ia membawa data dalam satu arah - dari sumber ke penerima, noktah. Tiada laluan pulang, tiada-perbualan dua hala.
Reka bentuk sehala-itu sesuai dengan set kerja tertentu. Pengawasan CCTV ialah contoh klasik: kamera merakam video dan menolak strim ke unit rakaman. Perakam tidak perlu menghantar data kembali ke kamera melalui gentian yang sama. Rangkaian penderia industri beroperasi dengan cara yang sama - kuar suhu di kilang menghantar bacaan ke papan pemuka kawalan dan papan pemuka tidak mempunyai sebab untuk bercakap balik.
Kabel simplex juga menjalankan infrastruktur penyiaran. Dalam pengeluaran televisyen, kamera menghantar suapannya ke unit siaran pusat melalui pautan gentian simpleks. Peralatan pengimejan perubatan - sistem endoskopi, mesin X-ray - tertentu bergantung pada pendekatan satu arah yang sama. Peranti pengimejan memancarkan data-beresolusi tinggi ke stesen pemprosesan, dan itulah keseluruhan laluan data.
Dari segi fizikal, gentian simplex adalah lebih ringan dan mengambil sedikit ruang dulang. Sehelai tunggal ditamatkan denganPenyambung gentian optik SCatau Penyambung FC pantas dipasang dan mudah untuk menyelesaikan masalah. Satu gentian, satu penjajaran, satu titik kegagalan yang berpotensi - dan kesederhanaan itu mempunyai nilai sebenar dalam-penyediaan penderia berskala besar di mana anda menjalankan ratusan pautan individu.
Kabel Gentian Optik Dupleks: Komunikasi-Dua Hala
Kabel gentian optik dupleks menggabungkan dua helai gentian bersama-sama dalam konfigurasi kord zip - dua helai bersebelahan, disambung dengan jalur nipis bahan jaket. Satu helai mengendalikan penghantaran (TX), satu lagi pemegang menerima (RX), jadi satu kabel menyampaikan komunikasi dua hala penuh.
Fikirkan tentang perkara yang berlaku di dalam pusat data. Pelayan bercakap dengan suis - meminta padam, respons kembali dan kedua-dua arah tetap sibuk pada masa yang sama. Suis lantai suapan ke tulang belakang teras, dan setiap pautan atas tersebut membawa trafik kedua-dua arah. Itu bukan satu kebetulan; begitulah cara protokol berfungsi. Ethernet, Fiber Channel, SONET - semuanya menganggap laluan hantar-dan-serentak. Gentian dupleks wujud kerana rangkaian moden tidak bergilir-gilir.
Operasi dupleks-penuh bermakna kedua-dua helai kekal aktif serentak. Stesen kerja melancarkan permintaan kepada pelayan pada satu helai manakala pelayan menolak tindak balas pada yang lain. Tanpa menunggu, tiada giliran-mengambil, tiada lebar jalur yang sia-sia. Itu berbeza daripada separuh-dupleks, di mana data bergerak kedua-dua arah tetapi hanya satu hala pada satu masa - model walkie-talkie, tempat anda memegang butang cakap dan orang lain menunggu.
Kord tampalan dupleks ditamatkan dengan penyambung berpasangan. AnKord tampung dupleks LC-ke-LCialah pemasangan kabel yang paling banyak digunakan di pusat data hari ini, terima kasih kepada ferrule 1.25mm padat penyambung LC dan keserasian langsung dengan transceiver SFP dan SFP+.
Mod-Tunggal lwn Multimod
Kedua-dua kabel gentian optik simplex dan dupleks datang dalam versi-tunggal dan berbilang mod. Pilihan ini menentukan jarak dan lebar jalur, jadi ia patut difahami dengan jelas.

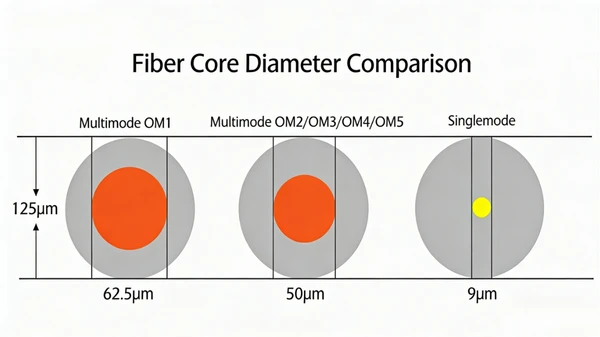

Gentian mod-tunggal mempunyai diameter teras 8 hingga 10 mikron dan membawa satu sinar cahaya. Teras yang ketat itu menghilangkan penyebaran mod, yang memastikan isyarat bersih pada jarak jauh - yang kita bincangkan kilometer, bukan meter. Kabel-mod tunggal simpleks dan dupleks ialah standard untuk tulang belakang telekom, rangkaian kawasan metro dan sebarang pautan sepanjang beberapa kilometer. Kosnya lebih tinggi kerana transceiver mod tunggal-menggunakan sumber cahaya laser dan bukannya LED yang lebih murah dalam sistem berbilang mod.
Gentian berbilang mod menjalankan teras yang lebih besar - 50 atau 62.5 mikron - dan membolehkan berbilang mod cahaya bergerak serentak. Itu memberikan lebar jalur yang kuat dalam jangka pendek, tetapi isyarat merosot lebih cepat kerana berbilang laluan cahaya tersebut mengenai penerima pada masa yang berbeza sedikit. Penyerakan mod menutup jarak berbilang mod berkesan pada 300 hingga 550 meter untuk pautan 10G, bergantung pada gred kabel OM3 atau OM4. Untuk rangkaian kampus, pautan binaan intra-dan larian pusat data pendek, gentian dupleks berbilang mod ialah pilihan{12}}kos efektif.
Di mana kabel ini ditamatkan pada titik pengedaran,-dinyatakan dengan baikkotak terminal gentian optikmemastikan titik sambatan teratur dan dilindungi. Butiran itu menjimatkan berjam-jam penyelesaian masalah apabila anda mengejar pautan bermasalah beberapa bulan selepas pemasangan.
Kabel Gentian Optik Simplex lwn Dupleks
Kos adalah perkara pertama yang kita tanyakan. Kabel simplex menggunakan satu helai gentian dan satu penyambung setiap hujung - kurang bahan, harga lebih rendah setiap larian. Apabila kami menarik beratus-ratus suapan penderia melalui kemudahan perindustrian atau pendawaian bangunan-rangkaian CCTV yang luas, penjimatan setiap-larian bertindan dengan pantas. Kos kabel dupleks lebih tinggi kerana untaian kedua dan penyambung tambahan, tetapi ia memberikan keupayaan dua arah yang tidak dapat ditiru oleh simplex.
Pemasangan ialah soalan kedua. Kabel simplex adalah lebih nipis, lebih fleksibel dan lebih mudah untuk dialirkan melalui saluran yang ketat. Kabel dupleks berjalan lebih lebar kerana pembinaan kord zip, yang mewujudkan kekangan dalam-panel tampalan berketumpatan tinggi. Tetapi inilah pertukarannya: kabel dupleks menghapuskan keperluan untuk mengurus dua larian simpleks berasingan apabila projek memerlukan komunikasi dua arah. Dalam persekitaran rangkaian, satu kabel dupleks adalah lebih bersih daripada dua kabel simpleks yang dihalakan ke destinasi yang sama.
Kapasiti lebar jalur mengutamakan dupleks dalam mana-mana konteks rangkaian. Aliran data dua hala-serentak bermakna kapasiti penuh pautan anda berfungsi dalam kedua-dua arah sekaligus. Pautan simplex mendedikasikan semua lebar jalur kepada satu arah - cekap untuk suapan dan penyiaran penderia, tetapi ia tidak menyokong kitaran-dan-terima yang diperlukan oleh rangkaian IP.
Keserasian penyambung adalah sama merentas kedua-dua jenis. yang samapenyesuai gentian optikbahawa sambungan SC-ke-SC atau LC-ke-LC berfungsi dengan pemasangan simplex dan dupleks secara bergantian. Dua kabel simplex boleh menggantikan satu kabel dupleks, dan sebaliknya berlaku. Dalam amalan, dupleks lebih disukai untuk sambungan rangkaian kerana ia memastikan pengurusan kabel lebih bersih.
Tempat Menggunakan Kabel Gentian Optik Simplex
Gentian Simplex tergolong dalam setiap aplikasi yang mana data mengalir dalam satu arah dari sumber ke penerima: sistem pengawasan CCTV dan video, penderia automasi industri dan rangkaian pemantauan IoT, pengedaran isyarat penyiaran (seperti kamera-ke-suapan kemudahan pengeluaran), penghantaran data pengimejan perubatan (seperti endoskop-ke-sistem pengesanan penderia dan stesen pemproses lebuh raya.
Dalam semua senario ini, peranti sumber menjana data dan peranti penerima menggunakannya. Tiada saluran pemulangan wujud dalam reka bentuk aplikasi, jadi menjalankan kabel dupleks menambah kos tanpa menambah fungsi.
Tempat Menggunakan Kabel Gentian Optik Dupleks
Gentian dupleks pergi ke mana-mana sehingga komunikasi dua arah berlaku - yang meliputi sebahagian besar infrastruktur rangkaian. Sambungan tulang belakang LAN antara suis dan penghala, pelayan-ke-tukar pautan dalam pusat data, sambungan WAN antara bangunan, gentian-ke-penerapan-meja untuk stesen kerja-lebar tinggi dan sambungan ke modem gentian dan penukar media semuanya berjalan pada gentian dupleks. Jika peranti pada setiap hujung menghantar dan menerima data - dan yang menerangkan setiap peralatan rangkaian yang dibina dalam dua puluh tahun lepas - dupleks ialah kabel untuk ditentukan.
Satu perkembangan yang patut diketahui tentang: Pemancar BiDi (dua arah) mencapai komunikasi dua-hala melalui satu helai gentian dengan menggunakan panjang gelombang yang berbeza untuk menghantar dan menerima. Transceiver BiDi yang dipasangkan dengan kabel simplex mengurangkan kiraan gentian dalam rangkaian metro dan akses yang ruang saluran sempit. Pendekatan ini memerlukan transceiver khusus panjang gelombang-di kedua-dua hujungnya, jadi ia adalah penyelesaian yang disasarkan dan bukannya penggantian umum untuk dupleks.
Cara Memilih Kabel Gentian Optik yang Tepat untuk Aplikasi Anda
Keputusan datang kepada satu soalan: adakah pautan membawa data dalam satu arah, atau dua? Satu arah - penderia menyuap papan pemuka, kamera menyuap perakam - bermaksud simplex. Dua arah - sebarang sambungan rangkaian - bermaksud dupleks.
Selain itu, jangan terlepas pandang kualiti penamatan. Yang bersih, digilap dengan betulpenyambung pantas gentian optikpada mana-mana jenis kabel mengatasi prestasi kabel premium yang ditamatkan dengan baik setiap kali. Kabel terbaik di pasaran tidak akan menyimpan pautan dengan muka hujung yang kotor atau tidak sejajar.
Untuk kebanyakan binaan rangkaian, gabungan kedua-dua jenis kabel masuk akal. Jalankan dupleks untuk sambungan rangkaian aktif. Gunakan simplex untuk pemantauan khusus, penderia dan suapan siaran. Memadankan jenis kabel dengan aliran data sebenar - dan bukannya melalaikan kepada dupleks pada setiap larian - memastikan kos bahan terkawal dan laluan kabel terurus tanpa melepaskan sebarang prestasi di mana ia penting.
