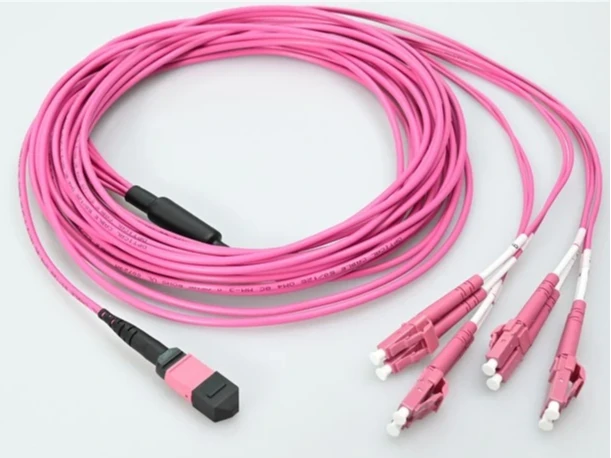

MTP Female hingga 4 × LC UPC Duplex, 8-Fiber OM4
- OM{0}}/125 µm; 850/1300 nm
- MTP IL 0.35 dB maks; LC IL Kurang daripada atau sama dengan 0.2 dB
- Kabel OFNP 3.0 mm; 150 m pada 40/100G dan 850 nm

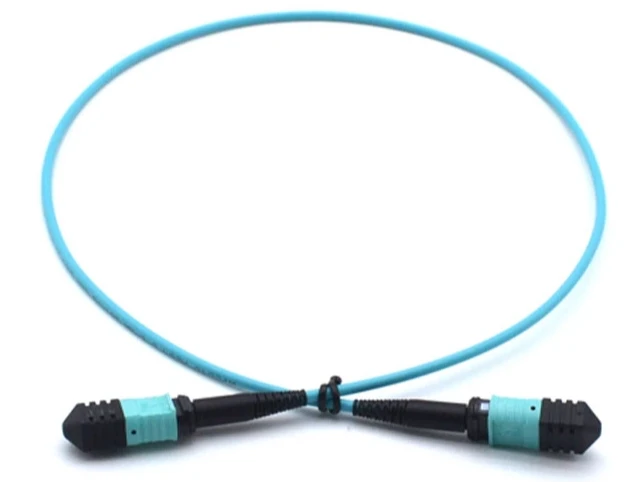

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Pemasangan OM3 12 gentian
- Kabel LSZH 3.0 mm; diterbitkan konfigurasi 1 m
- IL kehilangan-MM rendah: tipikal<0.30 dB; max <0.5 dB

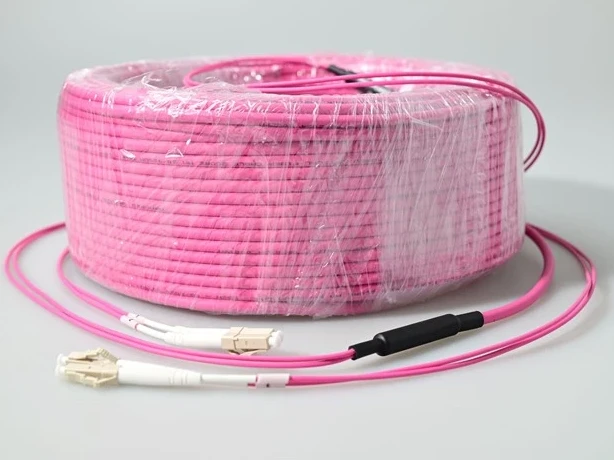

LC ke LC OM4 Multimode Duplex Patch Cord
- 1.25 mm kecil-bentuk-ferrule faktor
- Antara muka penyambung IEC 61754-20
- Riser, plenum dan pilihan kabel tersuai dinyatakan
LC UPC OM3 Uniboot Multimode Patch Cable
- Laser OM3-mengoptimumkan gentian 50/125 µm
- 10G mencapai sehingga 300 m pada 850 nm
- OFNR dan OFNP; panjang standard 0.5 m hingga 30 m
Kabel Tampalan Mod LC/UPC Tunggal{0}}Tersuai
- 9/125 µm pilihan mod-tunggal
- IL Kurang daripada atau sama dengan 0.30 dB IEC Gred C; Kurang daripada atau sama dengan 0.15 dB IEC Gred B
- 0.9/2.0/3.0 mm; PVC, LSZH atau OFNP
Penyesuai MTP/MPO dengan Lengan Penjajaran
- Kehilangan sisipan maks 0.2 dB
- Minimum 1,000 kitaran mengawan
- Bebibir/tanpa bebibir; simplex/dupleks; RoHS menyatakan

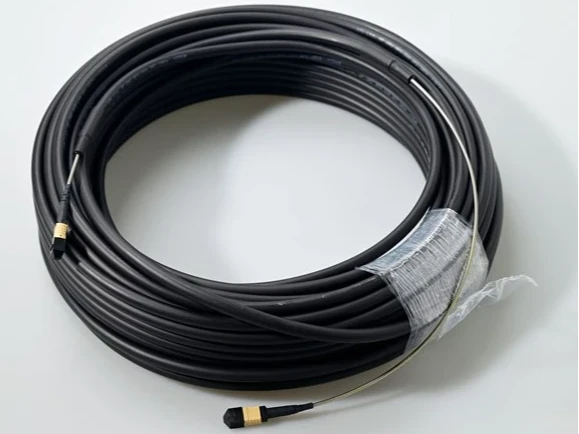

Kord Tampalan Gentian Optik Berperisai MPO/MTP
- OS2, OM3 atau OM4; 8, 12, 24, 48, 72 atau 144 gentian
- Perisai pita keluli tahan karat -pilin
- IEC 61754-7 dan TIA 604-5
Penyesuai Multimod Dupleks LC/LC
- Jenis penyesuai LC; badan dupleks
- Antara muka pengilat UPC
- Multimod; tiada-konfigurasi bebibir

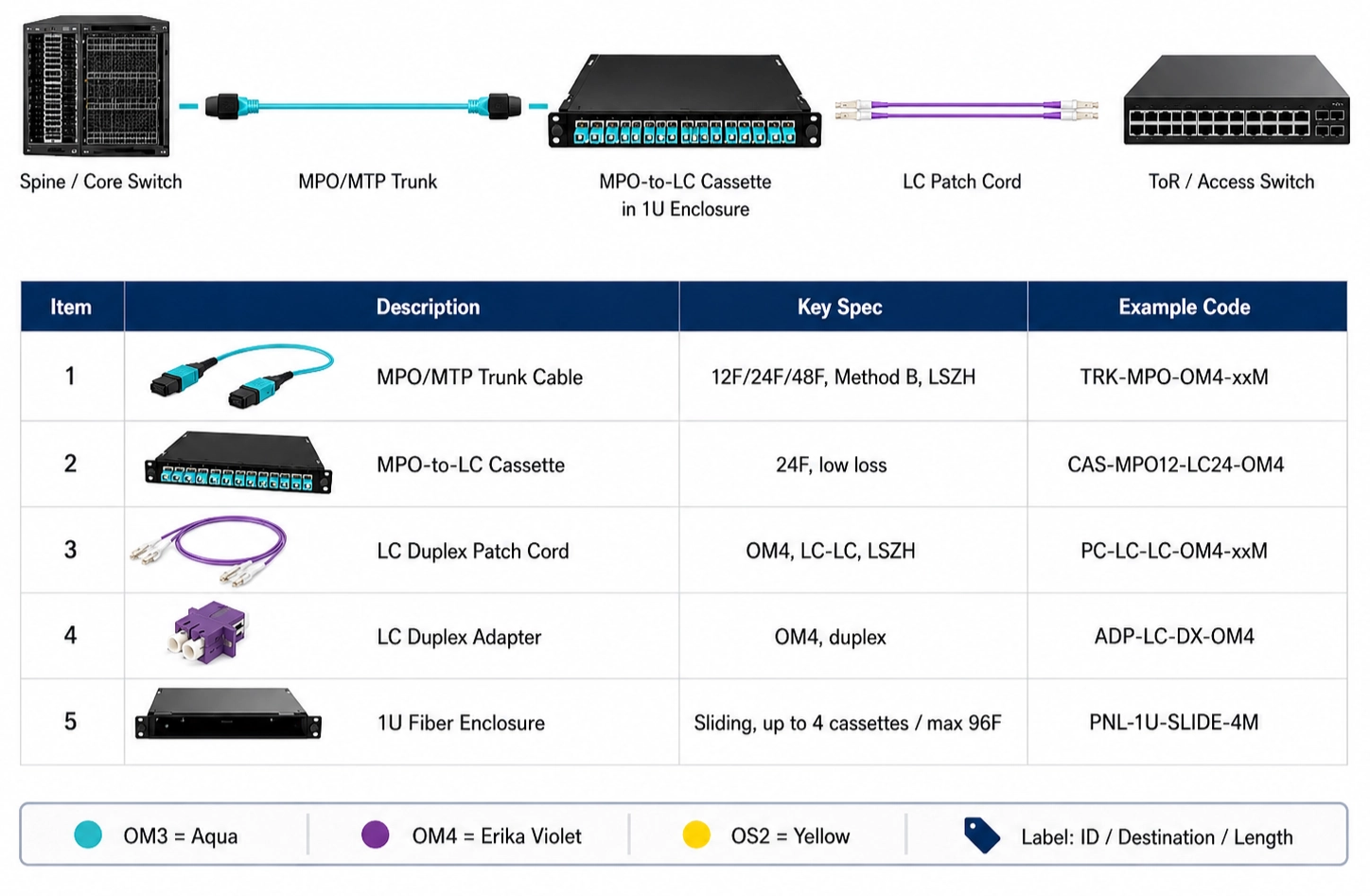

Seni Bina Pengkabelan Gentian Pusat Data{0}Ketumpatan Tinggi mengikut Peranan Pautan
Pelan kabel berstruktur yang berguna bermula dengan titik sambungan, bukan senarai kabel generik. Petakan antara muka peralatan dan kaedah tampalan pada setiap peringkat, kemudian tetapkan jantina penyambung, kekutuban, gred gentian dan jaket kepada saluran yang lengkap.
Pelayan atau Storan
Sahkan dupleks LC atau antara muka transceiver MPO/MTP terus dan gred gentian yang diperlukan.
01
ToR / Suis EoR
Gunakan tampalan LC untuk port dupleks atau pecahan MPO/MTP untuk penukaran selari-ke-dupleks.
02
Padang Tampalan Rak
Padankan penyesuai dupleks LC atau MPO/MTP kepada panel-pembeli yang ditentukan atau jejak kaset.
03
Batang Baris / Tulang Belakang
Pemasangan MPO/MTP pra{0}}menyatukan gentian dan mengurangkan kerja penamatan medan.
04
MDA / Cross{0}}Sambung
Kekalkan rekod pelabelan, polariti dan kehilangan{0}}belanjawan merentas laluan kabel berstruktur.
05
| Keadaan projek | Arah kabel yang disyorkan | Pembeli mesti mengesahkan | Skop Evolux yang berkaitan |
|---|---|---|---|
| Tampalan peralatan dupleks | LC-ke-LC dupleks atau kabel uniboot | Gred gentian, pengilat, panjang, jaket, pelabelan port | OM3/OM4 berbilang mod dan 9/125 µm mod tunggal-himpunan LC |
| Tulang belakang selari | Batang MPO/MTP | Reka bentuk gentian 8/12/24, jantina, polariti, orientasi utama, kelas kerugian | Pemasangan MPO/MTP dalam konfigurasi OS2, OM3 dan OM4 |
| Selari-dengan-penghijrahan dupleks | MTP/MPO-ke-LC pecahan | Pemetaan transceiver, pesanan pasangan LC, jantina dan jumlah kehilangan saluran | 8-fiber OM4 MTP perempuan kepada empat pemasangan dupleks LC UPC |
| Trafik-tinggi atau laluan terdedah | Pemasangan berbilang{0}}fiber berperisai | Kiraan gentian, geometri kabel, kekangan laluan dan kawalan bengkok | Pilihan MPO/MTP berperisai keluli tahan karat lingkaran{0}} |
| Gandingan panel atau kaset | Penyesuai LC atau MPO/MTP | Jejak, bebibir, orientasi kekunci, mod dan keserasian pengilat | LC dupleks dan penyesuai bebibir MTP/MPO atau tanpa bebibir |
Pengkabelan Gentian Pusat Data MPO/MTP untuk Batang Kompak dan Pautan Pecah
Rangkaian terbitan Evolux menyokong dua peranan praktikal MPO/MTP dalam sistem berstruktur:berbilang-trunking gentian antara titik pengedarandan pemasangan pecahan yang menyediakan penyambung dupleks kepada peralatan.
8 gentian → 4 pasangan dupleks LC
Prestasi pecahan ditentukan pada kedua-dua jenis penyambung
Pemasangan 8-fiber OM4 menggunakan penyambung wanita MTP dan empat hujung dupleks LC UPC. Had yang diterbitkan memisahkan antara muka MTP pada kehilangan sisipan maksimum 0.35 dB daripada antara muka LC pada Kurang daripada atau sama dengan 0.2 dB, jadi pembeli boleh meletakkan setiap sambungan ke dalam belanjawan kehilangan saluran dan bukannya bergantung pada satu tuntutan "kerugian rendah" yang tidak ditentukan.
8–144 serat diterbitkan
Pembinaan standard dan berperisai menangani laluan yang berbeza
Produk standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M adalah sesuai untuk pemampat dalam trunking, manakala julat MPO/MTP berperisai menambah pita keluli tahan karat lingkaran.Perisai harus dipilih untuk pendedahan mekanikal; ia tidak menggantikan keperluan untuk mengesahkan kawalan lentur, kehilangan penyambung, kekutuban atau keserasian panel.
Pengkabelan Gentian Pusat Data LC untuk Suis Padat dan Tampalan Pelayan
Pemasangan LC sesuai dengan port peralatan dan medan tampalan di mana setiap pautan menggunakan pasangan hantar/terima dupleks. Ferrule LC 1.25 mmmenyediakan antara muka yang lebih kecil daripada SC, manakala pembinaan uniboot mengurangkan bilangan badan kabel yang disalurkan melalui rak padat.
OM3: 10G sehingga 300 m pada 850 nm
Gunakan OM3 di mana transceiver dan jangkauan menyokongnya
Kabel uniboot LC UPC OM3 yang diterbitkan menggunakan laser-gentian 50/125 µm yang dioptimumkan dan ditawarkan dalam versi OFNR dan OFNP. Evolux menyenaraikan panjang standard dari 0.5 m hingga 30 m dan menerima panjang tersuai, membenarkan BOM mengawal lebihan gelung-perkhidmatan dan bukannya menggunakan satu panjang untuk setiap kedudukan rak.
OM4 atau 9/125 µm mod-tunggal
Pilih gred gentian daripada optik, bukan warna sahaja
Portfolio LC termasuk sebuahProduk dupleks pelbagai mod OM4dan pemasangan mod tunggal 9/125 µm-yang boleh disesuaikan dengan pilihan kabel PVC, LSZH atau OFNP. Warna jaket boleh menyokong pengenalan, tetapi spesifikasi pembelian harus menyatakan mod gentian, pengilat, rating jaket dan keperluan IL/RL yang diukur dengan jelas.
Kehilangan-Belanjawan, Polariti dan Kawalan Antara Muka untuk Pengkabelan Gentian Pusat Data
Perkara yang menjadikan pemasangan pra{0}}boleh digunakan ialah persetujuan antara setiap atribut pautan. Semakan ini hendaklah diselesaikan pada lukisan yang diluluskan atau BOM sebelum pengeluaran.
Anggaran kerugian optik
Tambahkan kerugian penyambung dan penyesuai yang dinyatakan pada setiap pasangan yang dipadankan, serta pengecilan gentian dan margin kejuruteraan. Minta format laporan IL/RL dengan petikan.
Kekutuban MPO/MTP
Tentukan peta gentian hujung-ke-dan orientasi kekunci. "MPO/MTP serasi" sahaja tidak mengenal pasti sama ada saluran mengekalkan laluan penghantaran dan penerimaan.
Jantina penyambung
Petakan antara muka yang disematkan dan dinyahsemat pada transceiver, batang, penyesuai dan kaset. Dua penyambung yang disematkan tidak boleh dipadankan dengan betul.
Gred gentian dan optik
Padankan OM3, OM4 atau OS2 dengan panjang gelombang, kadar data dan jangkauan pada lembaran data transceiver. Jangan ganti gred gentian tanpa menyemak semula saluran.
Jaket dan laluan
Nyatakan LSZH, OFNR, OFNP atau pembinaan lain yang diperlukan, bersama dengan diameter kabel, persekitaran penghalaan dan keperluan perlindungan mekanikal.
Pelan pengenalan
Sediakan konvensyen penamaan port, label mengikut hujung, warna jaket atau but, jadual panjang dan kumpulan pembungkusan yang diperlukan untuk penjujukan pemasangan.
Hantar BOM Pengkabelan Gentian Pasif Lengkap untuk Semakan
Seorang pengurus penyumberan atau jurutera produk harus menyediakan maklumat yang mencukupi untuk mengenal pasti setiap antara muka pengawan dan setiap varian komersial. Ini mengurangkan gelung penjelasan dan menjadikan ujian sampel bermakna.
Aplikasi dan topologi:pelayan, storan, ToR/EoR, tulang belakang, MDA atau peranan-sambung silang.
Antara muka:jenis penyambung, pengilat, kiraan gentian MPO/MTP, jantina, orientasi kekunci dan kekutuban.
Media optik:OM3, OM4 atau OS2, panjang gelombang, kadar data, jangkauan dan kelas kehilangan yang diperlukan.
Binaan mekanikal:panjang kabel, diameter, panjang pecah, rating jaket, perisai dan keperluan menarik.
Butiran komersial:kuantiti mengikut konfigurasi, kuantiti sampel, label, logo, pembungkusan dan dokumen yang diperlukan.
Konfigurasi Pengkabelan Gentian Pusat Data Tersuai dan Semakan Lukisan
Evolux menyatakan bahawa gabungan penyambung, panjang kabel, mod gentian, jenis pengilat, struktur kabel, warna jaket dan but, label dan pembungkusan boleh disemak untuk-bekalan berasaskan projek.
Spesifikasi dan sokongan lukisan
Kongsi lukisan, sampel produk, spesifikasi atau topologi sedia ada. Semakan hendaklah mengunci pemetaan penyambung, dimensi pecah, toleransi panjang, jaket, kedudukan label dan unit pembungkusan sebelum sampel dihasilkan.
- Kajian semula BOM dan topologi
- Padanan penyambung dan gentian
- Konfigurasi standard atau tersuai
Sampel, kumpulan kecil-bekalan pukal
Tapak ini mengesahkan penilaian sampel,-penyesuaian kelompok kecil dan pengeluaran pukal. Ia tidak menerbitkan satu MOQ tetap atau kitaran pensampelan untuk semua pemasangan pusat data kerana konfigurasi dan kuantiti mempengaruhi pesanan.
- Sampel keserasian
- Penilaian prestasi
- Sampel yang diluluskan sebagai rujukan pengeluaran
Label peribadi dan identiti pemasangan
Penyesuaian yang tersedia termasuk warna jaket dan but, penanda kabel, label produk, logo, pembungkusan neutral dan-pembungkusan khusus pelanggan. Tentukan teks, format kod bar dan konvensyen-A/akhir-B dalam karya seni yang diluluskan.
- Kabel tersuai dan label produk
- Kajian logo dan pembungkusan
- Pengekodan warna mengikut projek
Piawaian dan Rekod Kualiti untuk Perolehan Pemasangan Kabel Gentian
Bukti kualiti yang paling berguna adalah terikat pada produk dan kelompok yang tepat. Halaman produk Evolux menerbitkan piawaian antara muka berikut, kenyataan bahan dan pilihan ujian; pembeli hendaklah meminta dokumen berkenaan terhadap SKU yang disebut harga.
IEC 61754-7 dan TIA 604-5
Diterbitkan untuk pemasangan berperisai MPO/MTP dan julat penyesuai MPO/MTP. Rujukan ini mentakrifkan antara muka penyambung-berbilang gentian dan menyokong semakan kebolehhubungan.
Telcordia GR-326 dan JIS
Disenaraikan pada halaman penyesuai MTP/MPO maksimum 0.2 dB{1}}kehilangan. Sahkan kelayakan atau dokumen pematuhan yang tepat untuk konfigurasi penyesuai yang dipesan.
Jaket kabel OFNP
Diterbitkan untuk pemasangan 8-fiber OM4 MTP-ke-LC. Ini mengenal pasti pembinaan kabel plenum yang dinyatakan; pereka projek tetap bertanggungjawab untuk penerimaan kod tempatan.
IEC 61754-20
Diterbitkan untuk kord tampalan dupleks LC OM4. Ia mengenal pasti antara muka penyambung LC yang digunakan dalam sambungan peralatan SFP, XFP dan SFP+.
Pematuhan bahan RoHS
Dinyatakan untuk penyesuai MTP/MPO. Untuk rekod perolehan, minta pengisytiharan semasa yang mengenal pasti produk yang disebut harga atau keluarga bahan.
Sisipan-pelaporan kehilangan / pulangan-kehilangan
Evolux menyatakan bahawa laporan IL/RL boleh dibekalkan. Nyatakan panjang gelombang, had, kaedah ujian, asas pensampelan dan sama ada keputusan bersiri diperlukan.
