Pemasangan Kabel Gentian Optik Dalaman Dan Luaran

Pasukan Evolux Fiber · Feb 2026 · Bacaan 10 minit

Pemasangan gentian optik ialah langkah kritikal dalam membina-rangkaian berprestasi tinggi. Memilih kabel yang betul memastikan penghantaran data yang cekap, jangka hayat dan ketahanan merentas persekitaran yang berbeza. Panduan ini merangkumi kabel gentian optik dalaman dan pemasangan kabel gentian optik luaran, dengan petua praktikal untuk setiap senario.

Baru kepada gentian optik? Anda mungkin mahu menyemak kamiasas penyambung gentian optikpertama.

Jenis Kabel Gentian Optik mengikut Aplikasi

Kabel gentian optik dikategorikan berdasarkan persekitaran penggunaannya: dalaman dan luaran. Setiap jenis direka bentuk dengan ciri khusus untuk mengendalikan keadaan yang berbeza.

Kabel Gentian Optik Dalaman

Kabel gentian optik dalaman biasanya digunakan dalam bangunan, pejabat dan pusat data. Kabel ini fleksibel, ringan dan direka bentuk dengan-bahan tahan api untuk memenuhi kod keselamatan. Mereka mengalami kurang tekanan alam sekitar berbanding kabel luar tetapi mesti mematuhi piawaian keselamatan kebakaran yang ketat.

Penarafan kebakaran lebih penting daripada kebanyakan orang sedar. Dalam kebakaran bangunan, jaket kabel yang salah boleh mengeluarkan asap toksik atau menyebarkan api melalui ruang pengendalian udara. Menurut Artikel 770 NEC (Kod Elektrik Kebangsaan), berikut ialah perkara yang anda perlu ketahui tentang penilaian:

Menggunakan rating yang salah bukan sekadar pelanggaran kod. Kami telah melihat pemasang menjalankan kabel OFNR melalui ruang plenum untuk menjimatkan beberapa sen setiap kaki. Pemeriksa bangunan menangkapnya, semuanya tercabut dan dibuat semula dengan kabel yang betul. "Penjimatan" kosnya lebih kurang 10x ganda akhirnya.

Kabel Gentian Optik Luaran

Kabel luar menghadapi satu set cabaran yang sama sekali berbeza-perubahan suhu daripada -40 darjah ke +70 darjah, penyusupan lembapan, degradasi UV, tekanan fizikal dan kadangkala tikus mengunyah jaket. Kabel ini dibina lebih keras dengan jaket berperisai dan bahan penyekat air.

Kabel Gentian Bawah Tanah

Kabel-kabel ini ditarik melalui saluran yang ditanam sedalam 1 hingga 2 meter. Konduit memberikan perlindungan fizikal, tetapi lembapan masih masuk dari semasa ke semasa-itu sebabnya kabel bawah tanah memerlukan air-gel penyekat atau kering-pita blok di dalamnya. Jaket serasi-pelincir membantu mengurangkan geseran semasa tarikan panjang melalui sistem konduit.

Kabel Terkubur Terus

Tidak seperti kabel bawah tanah, kabel tertanam terus masuk ke dalam tanah tanpa konduit. Mereka memerlukan perisai bertetulang-keluli beralun atau pita aluminium-untuk mengendalikan tekanan tanah dan kerosakan tikus. Evolux menawarkankabel berperisaidengan perlindungan dipertingkat yang direka khusus untuk aplikasi pengebumian terus.

Kabel Udara

Kabel udara tergantung di antara tiang atau melekat pada bangunan. Mereka dilindungi daripada bahaya bawah tanah tetapi sebaliknya menghadapi beban angin, pengumpulan ais dan pendedahan UV berterusan. Reka bentuk sokongan-sendiri dengan-wayar penghantar keluli terbina dalam adalah standard-messej menanggung berat kabel manakala gentian optik kekal dilindungi di dalamnya.

Kabel Kapal Selam

Untuk penggunaan bawah air di sungai, tasik atau kawasan pantai, kabel memerlukan rintangan air yang lebih baik. Kebanyakan menggunakan berbilang penghalang: gel-tiub berisi, air-pita boleh bengkak dan binaan tertutup rapat. Perisai berat melindungi daripada serangan sauh.

Perancangan Pra-Pemasangan

Berikut ialah sesuatu yang kebanyakan panduan tidak cukup tekankan: perancangan menghalang kira-kira 95% masalah pemasangan. Bukan isu teknik-isu perancangan. Seseorang terlupa untuk menyemak sama ada saluran sedia ada sudah penuh. Seseorang tidak menyedari permit diperlukan untuk persimpangan jalan. Seseorang memesan kabel 20 meter pendek.

Sebelum memesan apa-apa, jalani keseluruhan laluan dan dokumen:

Jumlah jarak- ukur, jangan kira. Tambah 10-15% untuk variasi kendur dan penghalaan.

Halangan- dinding, siling, utiliti sedia ada, lintasan jalan

Keadaan persekitaran- adakah ia akan terdedah kepada suhu yang melampau? lembapan? bahan kimia?

Infrastruktur sedia ada- bolehkah anda menggunakan konduit, dulang kabel atau laluan sedia ada?

Permit diperlukan- permit penggalian, permit bangunan,-perjanjian-jalan

Untuk kerja luar, hubungi811(di AS) untuk mencari utiliti bawah tanah sedia ada sebelum sebarang penggalian. Ini diperlukan secara sah, dan memukul talian gas atau kabel kuasa menimbulkan masalah yang serius.

Amalan Terbaik untuk Pemasangan Gentian Optik

Kabel gentian menawarkan kelebihan hebat-lebar lebar yang tinggi, kehilangan yang rendah, imuniti kepada gangguan elektromagnet. Tetapi faedah ini hanya muncul apabila pemasangan dilakukan dengan betul. Berikut ialah nasihat yang disasarkan untuk senario pemasangan yang berbeza.

Pemasangan Gentian Optik Dalaman

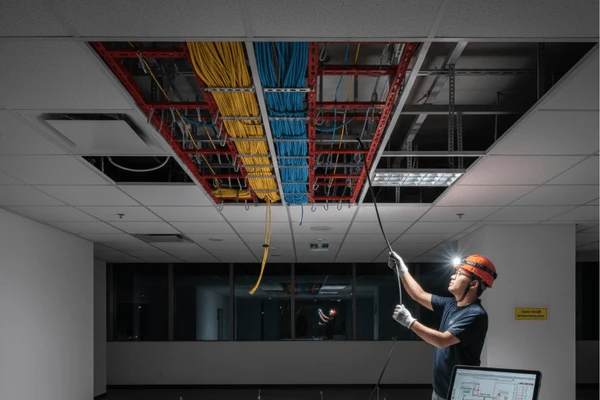

Pemasangan Siling & Lantai Bertingkat

Siling jatuh dan lantai bertingkat mungkin merupakan tempat paling mudah untuk menjalankan gentian. Panel siling biasanya boleh ditolak ke atas dan dialihkan ke tepi, memberikan anda akses kepada kabel laluan di atas. Jubin lantai yang dinaikkan diangkat dengan cara yang sama.

Kabel dalam ruang ini hendaklah-disokong dengan baik dan teratur. Gunakan dulang, J-cangkuk atau tali velcro-jarak kira-kira 4 hingga 5 kaki pada larian lurus, dengan sokongan tambahan pada perubahan arah.

Satu perkara yang orang lupa: pasangkan sokongan pada struktur bangunan, bukan grid siling. Grid hanya direka untuk menahan berat jubin. Kami telah melihat bahagian siling turun apabila terlalu banyak kabel disambungkan ke grid dari semasa ke semasa. Ia tidak berlaku serta-merta-mengambil masa berbulan-bulan atau bertahun-tahun berat terkumpul-tetapi apabila ia hilang, ia mengeluarkan segala-galanya di bawahnya.

Beberapa perkara lain yang perlu diperhatikan dalam pemasangan siling:

Jangan letak kabel terus pada jubin siling. Mereka akan kendur dan akhirnya jatuh.

Jangan ikat zip terlalu ketat. Mencipta titik tekanan yang menyebabkan masalah kemudian. Tali Velcro berfungsi lebih baik.

Pastikan gentian dipisahkan daripada kabel kuasa sekurang-kurangnya 12 inci. Serat kebal terhadap gangguan, tetapi kabel kuasa menjana haba.

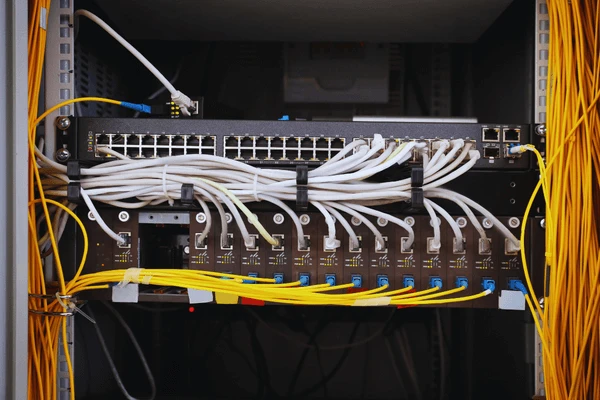

Dalam-Pemasangan Kabinet

Kabel di dalam kabinet rak perlu disusun. Rak berantakan menyebabkan masalah sebenar-lebih sukar untuk diselesaikan, lebih mudah untuk memutuskan sambungan sesuatu secara tidak sengaja, mimpi ngeri untuk membuat perubahan kemudian.

gunapanel tampalan gentianuntuk titik penamat yang bersih. Halakan kabel melalui pengurus kabel menegak dan mendatar dan bukannya membiarkannya merentasi peralatan. Simpan gentian dan kabel kuasa pada sisi bertentangan rak.

Sentiasa biarkan gelung perkhidmatan-kabel tambahan bergelung untuk kegunaan masa hadapan. Tanpa kendur, peralatan bergerak beberapa inci mungkin memerlukan penarikan kabel baharu.

Pemasangan Riser

Sambungan kabel menegak antara lantai adalah rumit kerana berat kabel. Kabel itu sendiri boleh meregang dari semasa ke semasa jika tidak disokong dengan betul.

Gunakan OFNR-kabel minimum untuk riser-OFNP jika riser bersambung ke ruang plenum. Sokong kabel pada selang masa yang tetap menggunakan pengapit-berkadar gentian. Pengapit logam biasa boleh menghancurkan gentian jika terlalu ketat.

Berikut ialah petua yang menjimatkan banyak usaha: mulakan dari tingkat atas dan tarik ke bawah, bukan ke atas. Menarik kabel ke atas melawan graviti sepanjang jalan, dan beban meningkat dengan setiap meter yang anda tarik. Menarik ke bawah membolehkan graviti membantu dan bukannya melawan anda.

Mungkin prosedur pengendalian daripada pengeluar kabel berbeza sedikit berbeza. Jadi semak lembaran data kabel untuk kenaikan menegak maksimum tanpa sokongan, dan ikut arahan mereka terlebih dahulu.

Pemasangan Gentian Optik Luaran

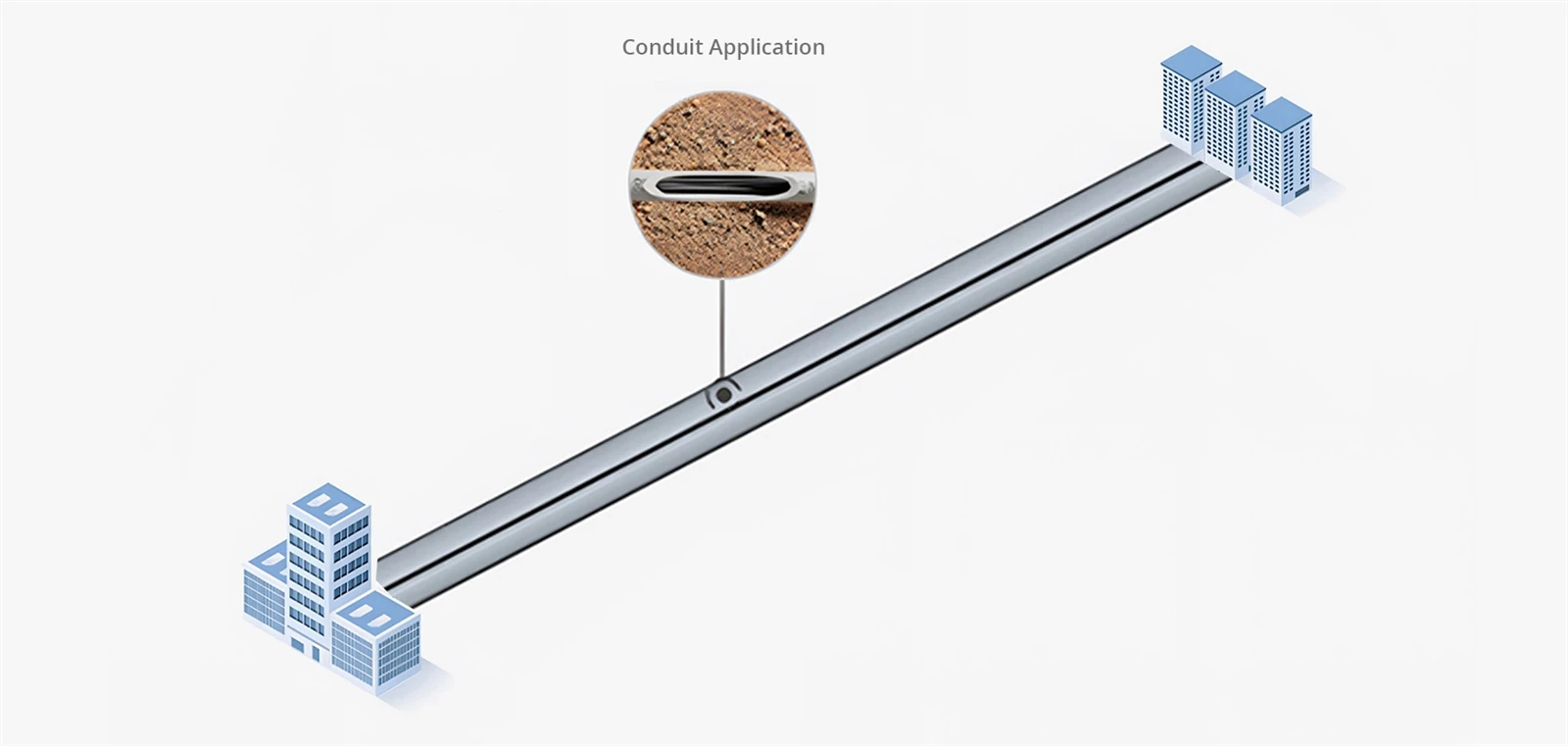

Pemasangan Konduit

Konduit memberikan perlindungan-panjang yang baik untuk kabel luar, tetapi setelah dipasang, membuat perubahan adalah sukar dan mahal. Rancang laluan dengan teliti di hadapan.

Apabila menarik kabel melalui saluran, pastikan semua titik peralihan lancar. Di kotak persimpangan dan lubang tangan, jangan biarkan kabel terletak di tepi tajam-tambahkan sekeping pendek konduit fleksibel atau innerduct untuk memandu kabel di sekeliling penjuru. Tarik kotak memecahkan jangka masa panjang kepada segmen yang boleh diurus dan memberi anda akses untuk kerja masa hadapan.

Sentiasa letakkan tali tarik di dalam saluran semasa pemasangan. Anda akan memerlukannya nanti. Gunakan gentian-pelincir serasi untuk tarikan panjang-gel berasaskan air-berfungsi dengan baik, tetapi sahkan ia serasi dengan bahan jaket kabel anda.

Nota:Jejari bahagian dalam selekoh konduit hendaklah sekurang-kurangnya 10 kali ganda diameter luar kabel. Untuk kabel luar biasa 8mm, itu adalah jejari lentur minimum 80mm. Larian konduit hendaklah dihadkan kepada 100 kaki antara titik tarik, dengan tidak lebih daripada dua selekoh 90 darjah setiap segmen. Melebihi had ini secara mendadak meningkatkan ketegangan tarikan.

Teknik Rajah-8

Untuk tarikan yang sangat panjang-beberapa ratus kaki atau lebih-jangan cuba lakukan semuanya sekaligus. Tarik ke titik perantaraan, letakkan kabel yang berlebihan dalam corak angka-8 (bukan bulat, yang memperkenalkan twist), kemudian teruskan tarik. Ini mengedarkan ketegangan dan mengelakkan melebihi penarafan tarikan maksimum kabel.

Pemasangan Terkubur Terus

Pengebumian terus meletakkan kabel lurus ke dalam tanah tanpa saluran. Anda benar-benar memerlukan kabel berperisai yang dinilai untuk pengebumian terus-kabel luar biasa tidak akan bertahan lebih daripada satu atau dua tahun.

Sebelum menggali, telefon811untuk mencari utiliti sedia ada. Diperlukan oleh undang-undang di kebanyakan tempat. Memukul talian gas atau batang gentian adalah paling mahal, paling berbahaya, paling teruk. Dapatkan permit penggalian-kebanyakan bidang kuasa memerlukannya.

Kedalaman pengebumian bergantung pada lokasi:

Sentiasa kuburkan di bawah garis fros untuk kawasan anda. Kitaran cair-beku boleh mengalihkan tanah dan merosakkan kabel yang tertimbus terlalu cetek.

Selepas meletakkan kabel, isi semula terlebih dahulu dengan pasir atau tanah halus-tiada batu langsung pada kabel. Pasang pita amaran kira-kira 12 inci di atas. Dokumenkan laluan yang tepat dengan koordinat GPS atau ukuran terperinci. Seseorang akan berterima kasih kepada anda bertahun-tahun dari sekarang apabila mereka perlu mencarinya.

Pemasangan Udara

Pemasangan udara menggantung kabel antara tiang. Mengelakkan kos parit tetapi mendedahkan kabel kepada cuaca-angin, ais, matahari, perubahan suhu.

Kabel sokongan-sendiri dengan wayar messenger bersepadu adalah standard. Pengutus memikul berat dan beban angin manakala gentian optik kekal dilindungi di dalamnya. Untuk pemasangan berhampiran talian kuasa, Semua kabel-Dielectric Self-Supporting (ADSS) menggunakan benang aramid dan bukannya keluli untuk mengelakkan bahaya elektrik.

Sag antara tiang lebih penting daripada yang orang sedar. Terlalu ketat menimbulkan masalah tekanan dalam cuaca sejuk apabila kabel mengecut. Terlalu longgar menyebabkan pergerakan berlebihan dalam angin, mewujudkan keletihan pada titik lampiran. Untuk jarak lebih 100 meter atau di kawasan cuaca yang teruk, anda mungkin mahu jurutera mengira kendur yang betul.

Apabila kabel memasuki bangunan, pasangkan gelung pengembangan. Perubahan suhu menyebabkan pengembangan dan pengecutan yang ketara-tanpa gelung, pergerakan itu menumpukan tekanan pada pintu masuk dan boleh merosakkan penembusan kabel dan bangunan dari semasa ke semasa.

Penyambungan dan Penamatan

Memasang kabel adalah separuh daripada kerja. Menyambungnya dengan betul ialah separuh lagi.

Penyambungan Gabungan

Penyambungan gabungan mencairkan dua hujung gentian bersama-sama dengan arka elektrik. Sambungan gabungan yang baik hampir tiada kehilangan-biasanya di bawah 0.05 dB. Itulah sebabnya ia adalah standard untuk pemasangan kekal.

Proses memerlukan ketepatan pada setiap langkah:

Stripsalutan pelindung untuk mendedahkan gentian kosong. Gunakan penjalur gentian yang betul-alatan diubahsuai merosakkan kaca.

Bersihgentian kosong dengan 99% isopropil alkohol dan lap-tanpa percuma. Satu pas setiap bahagian lap.

Cleavegentian untuk mencipta muka hujung yang rata dan berserenjang. Kualiti celah menentukan kualiti sambatan-jika ia kelihatan sumbing, bersudut atau kasar, tanggalkan kembali lebih jauh dan cuba lagi.

Fiusdengan meletakkan gentian dalam splicer. Ia menjajarkannya secara automatik dan menggunakan arka.

Lindungisambatan dengan lengan pengecutan-panas. Sambungan gabungan kosong sangat rapuh.

Jika splicer menganggarkan kehilangan melebihi 0.05 dB, sesuatu telah berlaku. Lebih baik melakukannya semula daripada menerima sambatan marginal.

Untuk kerja penamatan, kualitikuncir gentian optikdengan kilang-penyambung yang digilap membuat perbezaan nyata dalam hasil akhir.

Penyambungan Mekanikal

Sambungan mekanikal menggunakan lekapan penjajaran dan indeks-gel pemadanan bukannya gabungan. Lebih pantas dipasang, tidak memerlukan peralatan gabungan yang mahal.

Tukar ganti: kerugian yang lebih tinggi (0.1-0.5 dB biasa berbanding di bawah 0.05 dB untuk gabungan) dan kebolehpercayaan jangka panjang-yang lebih rendah dalam persekitaran yang keras. Denda untuk pembaikan kecemasan atau kerja-serat rendah yang membimbangkan kos peralatan. Untuk infrastruktur kekal, gabungan masih merupakan cara untuk pergi.

Jenis Penyambung

Aplikasi yang berbeza memerlukan penyambung yang berbeza:

kamipenyambung gentian optikdatang dalam semua jenis standard untuk penamatan kilang dan lapangan.

Pengujian dan Dokumentasi

Jangan ponteng ujian. "Pautan menyala" tidak bermakna pemasangan adalah baik. Pemasangan marginal mungkin berfungsi pada 10G tetapi gagal pada 100G, atau berfungsi dengan baik pada musim panas tetapi berhenti pada musim sejuk.

Pemeriksaan Visual

Sebelum menyambung apa-apa, periksa setiap muka hujung penyambung dengan mikroskop pemeriksaan pada pembesaran 200-400x. Cari habuk, cap jari, calar pada teras, cip dalam ferrule.

Pencemaran menyebabkan kebanyakan masalah rangkaian gentian. Satu tinjauan industri mendapati ia adalah sebab nombor satu untuk menyelesaikan masalah panggilan. Bersihkan penyambung yang tercemar dengan alat pembersihan yang betul dan-periksa semula. Calar melintasi kawasan teras bermakna penyambung memerlukan penggantian.

Ujian Kehilangan

Set Ujian Kehilangan Optik mengukur jumlah kehilangan sisipan dari hujung-ke-akhir. Bandingkan hasil yang diukur dengan kerugian yang dijangkakan:

Jangkaan kehilangan=(panjang gentian × pengecilan) + (penyambung × 0.3 dB) + (sambungan × 0.1 dB)

Pengecilan gentian biasa:

Mod-tunggal pada 1310nm: 0.35 dB/km

Mod tunggal-pada 1550nm: 0.25 dB/km

Multimod pada 850nm: 3.0 dB/km

Jika kerugian yang diukur adalah jauh lebih tinggi daripada yang dikira, ada sesuatu yang tidak kena. Cari sebelum menerima pemasangan. Untuk pengkabelan premis, standard TIA-568 menyediakan belanjawan kerugian khusus dan keperluan ujian yang harus dipatuhi oleh kebanyakan pemasangan komersial.

Ujian OTDR

OTDR (Masa Optik-Domain Reflectometer) menghantar denyutan cahaya dan mengukur pantulan, menunjukkan setiap penyambung, sambatan, lenturan dan kerosakan di sepanjang pautan. Jejak itu memberitahu anda dengan tepat di mana masalah dan betapa teruknya.

Simpan jejak OTDR untuk setiap gentian. Apabila sesuatu gagal beberapa bulan atau tahun kemudian, membandingkan jejak semasa vs asal menunjukkan dengan tepat apa yang berubah. Simpan dokumentasi di mana juruteknik akan datang sebenarnya boleh menemuinya-bukan pada komputer riba seseorang yang hilang apabila mereka bertukar kerja.

Masalah dan Penyelesaian Biasa

Pautan tidak akan wujud sama sekali

Semak dalam susunan ini: penyambung duduk dengan betul? Fiber yang disambungkan dengan betul (jejaki secara fizikal)? Kekutuban TX/RX betul? Penyambung bersih?

Ralat terputus-putus atau kadar ralat bit yang tinggi

Hampir selalu salah satu daripada tiga perkara: penyambung tercemar, kuasa optik marginal (pautan berfungsi tetapi tiada margin), atau pelanggaran jejari lentur di suatu tempat di laluan. Periksa secara fizikal laluan mencari selekoh ketat-di dalam rak, pada perubahan arah, di mana-mana sahaja kabel "disumbat" ke dalam ruang yang sempit.

Pautan berfungsi sebelum ini, sekarang tidak

Sesuatu berubah. Adakah sebarang kerja dilakukan di kawasan itu? Adakah sesiapa menyambung atau memutuskan apa-apa? Bandingkan surih OTDR semasa dengan garis dasar asal.

OTDR menunjukkan kerugian tinggi yang tidak dijangka pada satu ketika

Boleh jadi penyambung kotor, sambatan buruk, bengkok ketat atau kerosakan fizikal. Mulakan dengan pembersihan. Jika itu tidak membetulkannya, periksa secara fizikal lokasi yang dikenal pasti oleh OTDR.

Kesimpulan

Pemasangan gentian yang baik datang kepada asas: kabel yang betul untuk alam sekitar, pengendalian yang teliti, sambungan bersih, ujian yang betul. Tidak rumit, tetapi butirannya penting. Langkau mereka dan anda akan menyelesaikan masalah selama bertahun-tahun.

Evolux Fiber menyediakan penyambung-komponen gentian optik lengkap, kord tampalan, kuncir, penyesuai dan kotak terminal. Sampel percuma dan sokongan teknikal tersedia untuk projek anda.

Soalan tentang pemasangan anda? Hubungi pasukan kamiuntuk bantuan.
