Keputusan Dalam Satu Minit
Untuk kebanyakan ODF standard, kotak penamatan dan penyambungan gentian-ke-sederhana-tunggal-yang rendah,250um vs 900um gentian pigtailkeputusan harus bermula dengan 900µm. Ia lebih mudah untuk dikendalikan di sekitar penyambung dan kawasan penghalaan. Apabila sambung-ketumpatan kaset, jisim-susun atur gabungan atau ruang penghalaan terhad menjadi faktor pengehad, 250µm biasanya merupakan titik permulaan yang lebih baik.
Diameter penampan ialah pilihan pembinaan mekanikal, bukan gred optik. Pigtail gentian 900µm secara semulajadi tidak menghasilkan kehilangan sambatan yang lebih rendah daripada kuncir 250µm, dan gentian 250µm tidak lebih rendah dari segi optik kerana ia lebih nipis.
Itu mengubah soalan kejuruteraan. Daripada bertanya diameter yang berprestasi lebih baik, tanya pembentangan gentian yang sesuai dengan dulang, pengendalian aliran kerja, kaedah sambatan dan perlindungan mekanikal yang tersedia dalam pemasangan.

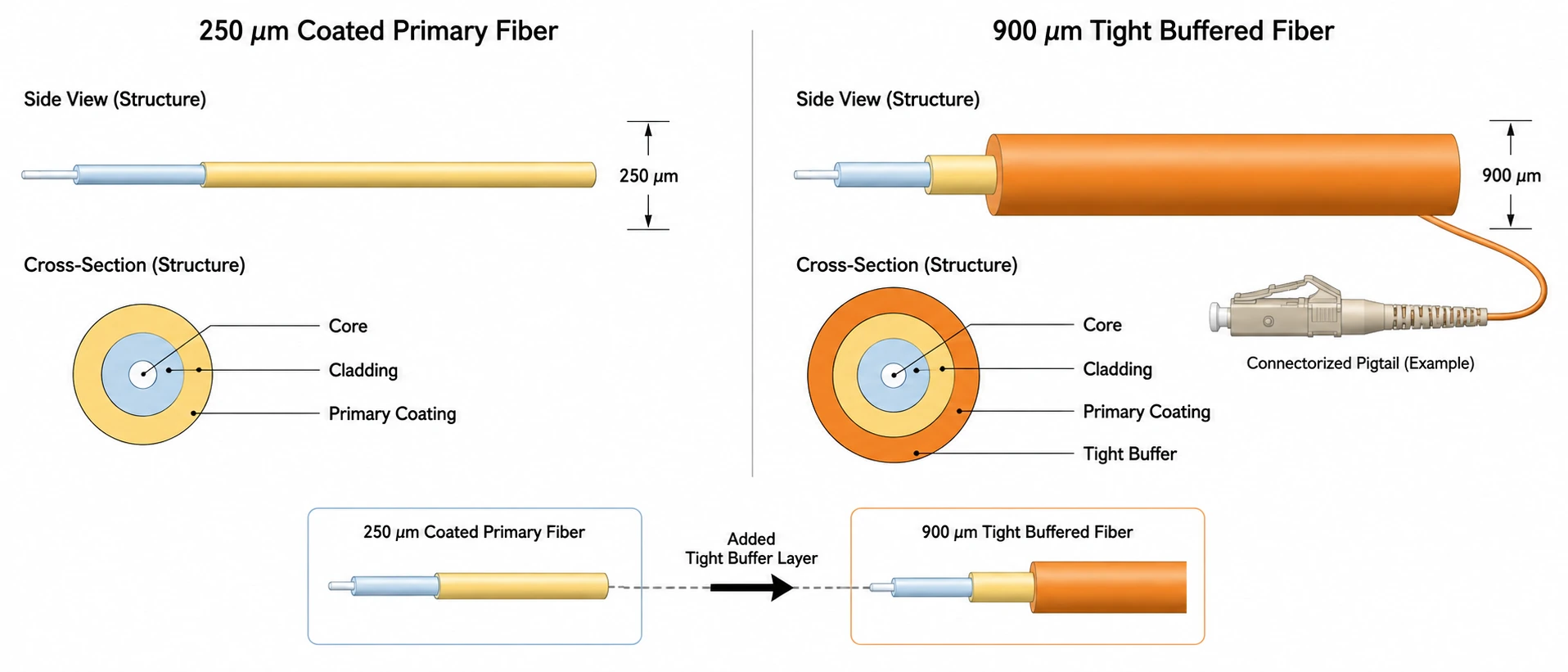

Apakah 250µm dan 900µm Sebenarnya Sukat
Gentian mod tunggal{0}}telekom biasa boleh dipermudahkan sebagai:
~9µm teras → 125µm pelapisan → ~250µm salutan utama → pilihan ~900µm penimbal
Dimensi 250µm biasanya merujuk kepada gentian optik bersalut. Pembinaan 900µm menambah satu lagi lapisan pelindung di sekeliling gentian bersalut itu. Gentian optik asas masih boleh menjadi jenis gentian yang sama.
Inilah sebabnya frasa carian biasaTiub longgar 250um vs penimbal ketat 900ummemerlukan kelayakan. Gentian bersalut 250µm kerap ditemui di dalam kabel-tiub longgar, manakala gentian penimbal-ketat 900µm adalah perkara biasa dalam pemasangan penamatan dalaman. Diameter sahaja, bagaimanapun, tidak menentukan pembinaan kabel yang lengkap.
Sekilas Pandang Pembinaan Pigtail 250µm lwn 900µm
| Faktor kejuruteraan | pigtail gentian 250µm | kuncir gentian 900µm |
|---|---|---|
| Kaca optik | Boleh menggunakan jenis gentian SM/MM yang sama | Boleh menggunakan jenis gentian SM/MM yang sama |
| Diameter pelapisan | Biasanya 125µm | Biasanya 125µm |
| Persembahan luar | Gentian bersalut primer | Penampan tambahan di sekeliling gentian bersalut |
| Pengendalian | Lebih halus | Lebih mudah dikendalikan secara individu |
| Perlindungan mekanikal | Lebih banyak bergantung pada dulang/kepungan | Perlindungan yang lebih baik semasa penghalaan dan penyediaan |
| Ketumpatan dulang | Lebih tinggi | Lebih rendah |
| Melucutkan aliran kerja | Kurang bahan untuk dikeluarkan | Sangat bergantung pada pembinaan penampan |
| Kaset kiraan-serat tinggi | Selalunya berfaedah | Boleh menggunakan volum penghalaan yang tidak perlu |
| Aliran kerja gabungan/reben jisim | Lebih sejajar dengan banyak seni bina padat | Biasanya kurang menarik |
| Penamatan ODF standard | Boleh digunakan, tetapi perlindungan mesti direka bentuk | Biasanya lalai praktikal |
Perbezaan geometri mentah adalah lebih besar daripada diameter yang dicadangkan pada mulanya. Jika dua binaan bulat hanya dibandingkan dengan diameter,-luas keratan rentasnya berskala dengan kuasa dua diameter:
(900 / 250)² ≈ 12.96
Itu tidak bermakna dulang boleh memuatkan tepat 13 kali ganda gentian 250µm. Lengan sambatan, keperluan bengkok, gelung kendur, penahan dan silangan gentian juga menggunakan ruang. Pengiraan menerangkan sebab menggantikan banyak bahagian penghalaan 250µm dengan bahagian 900µm boleh menjejaskan-dulang kiraan tinggi lebih daripada yang dicadangkan oleh nombor diameter sahaja.
Saiz Penampan Tidak Menetapkan Prestasi Optik Anda
Diameter penampan tidak menentukan kehilangan sisipan. Semasa penyambungan gabungan, antara muka optik yang berkaitan ialah gentian kaca yang disediakan. Salutan atau penimbal dikeluarkan dari kawasan splice sebelum gentian yang dibelah dijajarkan dan dicantumkan.
Persatuan Gentian Optik menerangkan kehilangan-mod tunggal-sambungan seperti biasanya0.1 dB atau kurang. Kehilangan yang lebih tinggi boleh menunjukkan masalah seperti pencemaran atau sambungan yang tidak sempurna. Itu kekal sebagai-isu kualiti, bukan bukti bahawa penimbal 900µm menghantar cahaya lebih baik daripada salutan 250µm. (Persatuan Gentian Optik)
Jangan terima "900µm untuk kehilangan yang lebih rendah" sebagai spesifikasi RFQ yang bermakna.
Sebaliknya, sahkan bahawa gentian optik yang disambungkan adalah serasi. Jenis gentian dan, jika berkaitan, ciri medan-mod adalah lebih penting daripada diameter penimbal luar. Konteks penyediaan yang lebih luas diliputi dalam kamipanduan kaedah penamatan kabel gentian.

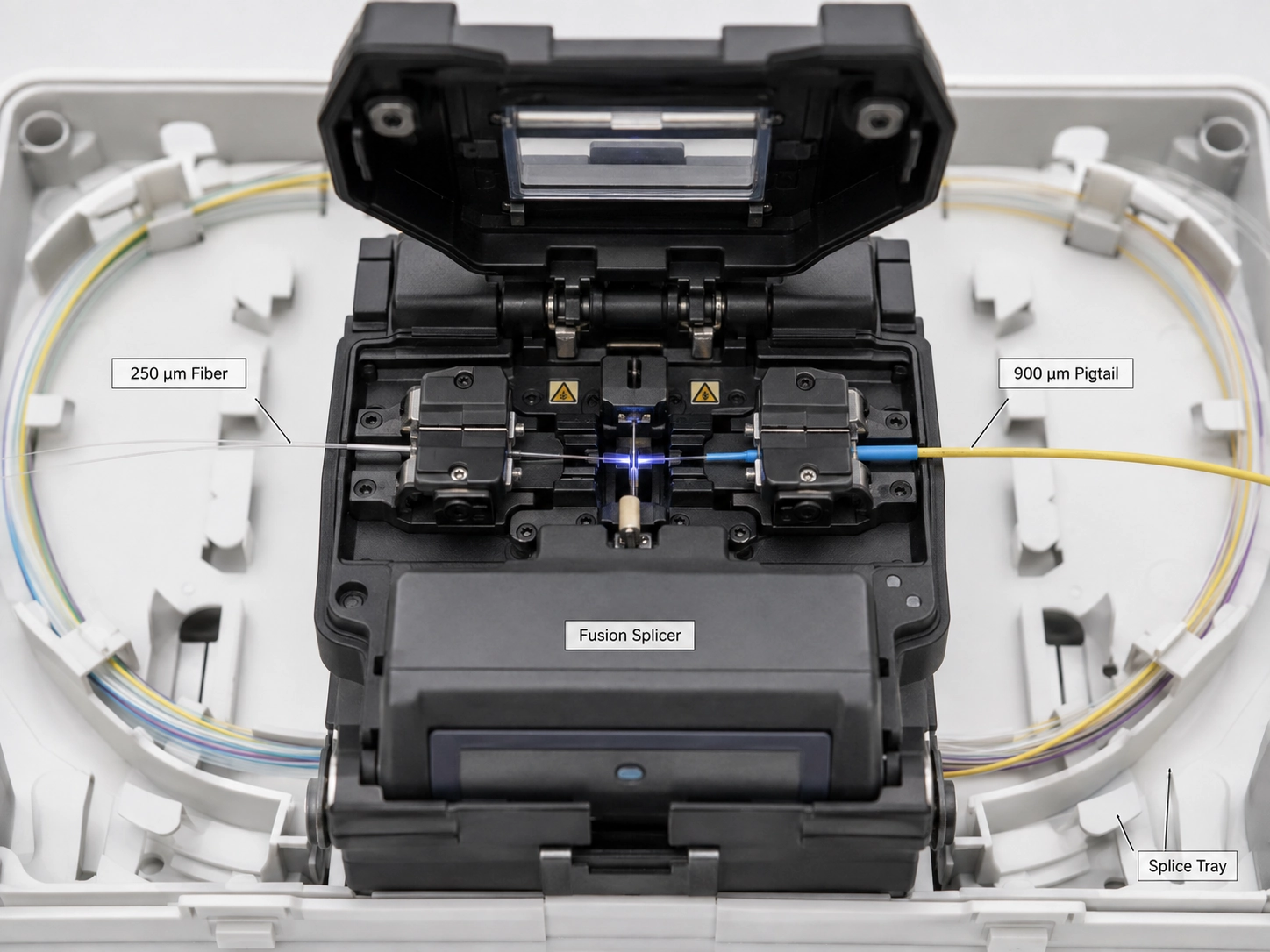

Bolehkah Anda Fusion Splice Fiber 250µm kepada Pigtail 900µm?
ya. A250um gentian hingga 900um kuncirperalihan adalah seni bina biasa apabila gentian optik asasnya serasi.
Penyambung gabungan tidak mengimpal "bahan 250µm" kepada "bahan 900µm." Kedua-dua pembinaan pelindung dilucutkan dari kawasan sambatan. Kaca dibersihkan dan dibelah, gentian yang disediakan dijajarkan dan disatukan, dan sambungan siap dilindungi sebelum disimpan di dalam dulang.
FOA menggambarkan perkara ini secara langsung dengan kabel tumbuhan 24-di luar-di mana gentian 250µm disambungkan kepada kuncir 900µm berkod warna untuk ditamatkan. (Persatuan Gentian Optik)
Keadaan sebenar ialah keserasian optik. Jika dua gentian mempunyai ciri medan-atau penyerakan belakang yang berbeza, OTDR boleh menunjukkan kehilangan sambatan jelas berbeza bergantung pada arah ujian. Pengukuran dua arah membantu mencirikan keadaan itu dengan betul. (Persatuan Gentian Optik)
Oleh itu, spesifikasi perolehan tidak seharusnya menolak seni bina 250µm-hingga-900µm hanya kerana diameter luar berbeza.
Apabila Pigtail Fiber 900µm Adalah Pilihan Kejuruteraan yang Lebih Baik
A Pigtail gentian 900um untuk penyambungan gabunganialah titik permulaan praktikal dalam ODF biasa atau kotak penamatan apabila ruang penghalaan tersedia dan juruteknik mengendalikan gentian secara individu.
Penamatan ODF dan Telekom Standard
Untuk penamatan LC dalam ODF, kuncir 900µm biasanya memberikan perlindungan gentian-individu yang lebih berguna daripada pembentangan 250µm apabila dulang mempunyai ruang penghalaan yang mencukupi. Ini adalah aplikasi praktikal di sebalik anKuncir gentian LC untuk ODFspesifikasi, bukannya hanya memilih 900µm kerana ia lebih tebal.
Terdapat sempadan penting. Penampan 900µm tidak bersamaan dengan kord tampalan berjaket 2.0 atau 3.0mm. Jika gentian meninggalkan dulang yang dilindungi dan akan berulang kali ditarik, diikat, diposisikan semula atau terdedah kepada pengendalian peralatan, kord yang berjaket yang sesuai atau sebaliknya dilindungi adalah spesifikasi yang lebih selamat.
Kotak Penamatan-kiraan rendah
Pada kiraan gentian sederhana, penjimatan volum penghalaan biasanya bukan kekangan yang dominan. Jika dulang sudah menyediakan laluan penghalaan yang dilindungi, 900µm biasanya memudahkan pemasangan dan pengenalan kemudian.
Lalai itu berhenti berfungsi apabila penimbal tambahan menyebabkan lintasan gentian, penyimpanan kendur termampat atau gangguan pada penutup dulang. Pada ketika itu geometri kepungan telah menjadi pembolehubah mengawal.
Apabila Kuncir 250µm Lebih Bermakna
A kuncir gentian 250ummenjadi pilihan yang lebih kuat apabila ketumpatan penghalaan adalah kekangan dan kepungan itu sendiri menyediakan perlindungan mekanikal yang diperlukan.

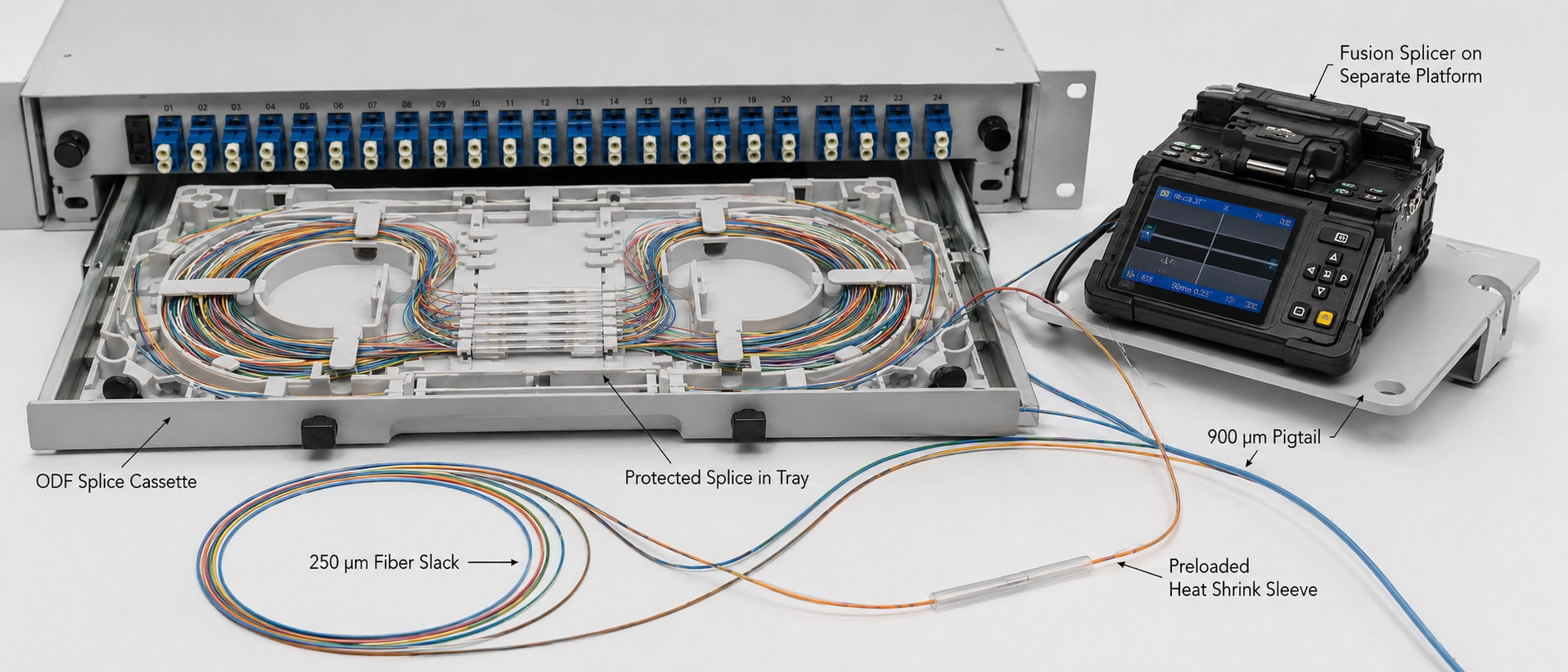

Kaset Splice{0}}ketumpatan tinggi
Dalam dilindungipigtail gentian untuk kaset sambatanreka bentuk, penghalaan 250µm mengurangkan kelantangan yang diduduki oleh gentian individu dan meninggalkan lebih banyak ruang di sekeliling pemegang sambatan dan-laluan storan yang kendur.
Di sinilah perbandingan geometri 12.96× menjadi berguna. Ia tidak meramalkan kapasiti kaset. Ia menerangkan sebab perbezaan diameter 650µm menjadi penting apabila diulang merentasi banyak bahagian penghalaan individu.
Syaratnya ialah perlindungan mekanikal. Gentian bersalut 250µm harus kekal di dalam laluan pengurusan- gentian terkawal. Memindahkan gentian 250µm tanpa perlindungan ke luar kaset hanya menukar masalah ketumpatan dengan-masalah risiko mekanikal.
Reben dan Jisim-Seni Bina
Sistem gabungan-jisim direka untuk menggerakkan berbilang gentian melalui aliran kerja bersama-sama. Penampan 900µm individu boleh bekerja melawan kelebihan ketumpatan itu.
Kedudukan kami lebih khusus daripada peraturan biasa "900µm di dalam, 250µm di luar":pilih persembahan yang digunakan oleh seni bina splice, bukan sempadan bangunan.
Perhimpunan Terbaik Boleh Menggunakan Kedua-dua Saiz
A 250um vs 900um gentian pigtailpemasangan tidak memerlukan diameter perlindungan yang sama dari penyambung ke sambatan. Ini ialah sauh padanan-kandungan tepat-pertengahan artikel, tetapi ia juga menerangkan pilihan reka bentuk fizikal yang penting.
Kaset hibrid boleh menghalakan gentian penimbal 900µm daripada penyambung atau panel penyesuai melalui kawasan di mana juruteknik mengendalikan kuncir individu, kemudian beralih pada titik terlindung yang ditetapkan di dalam kaset kepada gentian bersalut 250µm untuk kawasan storan-sambatan dan kendur. Bahagian sisi-sambungan memperoleh ketumpatan penghalaan tanpa memaksa bahagian sisi-penyambung untuk melepaskan perlindungan pengendalian.
Ini berguna apabila satu spesifikasi diameter selimut diminta untuk menyelesaikan dua keperluan mekanikal yang berbeza. Bahagian penamat memerlukan perlindungan pengendalian, manakala bahagian splice mungkin memerlukan ketumpatan penghalaan.
Untuk perolehan, oleh itu, "250 atau 900µm?" kadang-kadang tidak lengkap. Lukisan harus mengenal pasti di mana setiap pembentangan gentian bermula dan berakhir dan sama ada peralihan itu kekal dilindungi oleh kaset.
Masalah Pemasangan Yang Selalunya Muncul Selepas Perolehan
Spesifikasi gentian yang serasi secara teknikal masih boleh mencipta kerja lapangan yang tidak perlu jika tingkah laku pelucutan, perlindungan sambatan dan geometri dulang diperiksa hanya selepas bahan tiba.
Kebolehjaluran Adalah Sebahagian daripada Spesifikasi
Dua gentian yang dijual sebagai 900µm boleh berkelakuan berbeza semasa penyediaan kerana diameter luar nominal tidak memberitahu anda betapa kuatnya penampan terikat pada gentian bersalut asas.
Apabila penimbal yang dipegang rapat tidak dapat ditanggalkan dengan bersih sepanjang tempoh penyediaan yang diperlukan, juruteknik tidak seharusnya mengimbangi dengan tarikan tunggal yang lebih keras. Segmen pelucutan yang lebih pendek mengurangkan beban yang dikenakan pada gentian terdedah. Jika penyediaan masih tidak konsisten, alat pelucutan dan pembinaan penimbal hendaklah disemak sebelum pemasangan pengeluaran.
Untuk aPembekal kuncir gentian 900umOleh itu, RFQ, "900µm" sahaja tidak lengkap. Nyatakan keperluan pembinaan atau penyediaan penimbal dan sahkan bahawa kaedah pelucutan yang dimaksudkan adalah serasi dengannya.
Pelindung Sambatan Mesti Muatkan Pemegang Dulang
Penyambung gabungan mengendalikan kaca yang disediakan, tetapi dulang perlu menguruskan sambungan yang dilindungi selepas itu. Oleh itu, dimensi pelindung, pemegang lengan dan laluan penghalaan membentuk satu sistem mekanikal.
Periksa dimensi pelindung yang disokong pemegang sambatan sebelum memesan lengan. Pelindung yang tidak diletakkan sepenuhnya di dalam pemegang boleh menolak peralihan gentian ke arah dinding dulang dan membuat lenturan yang tidak perlu serta-merta di sebelah sambatan yang dilindungi.
Ini lebih berguna daripada mengandaikan bahawa pelindung yang lebih panjang secara automatik lebih selamat.
Periksa Dulang Dengan Penutup Tertutup
Susunan penghalaan yang sesuai semasa kaset dibuka tidak semestinya pemasangan selesai.
Selepas sambatan, pelindung dan kendur disimpan, sahkan bahawa penutupan penutup tidak memampatkan gelung, mengangkat gentian daripada penahan atau membuat peralihan tajam di sebelah pelindung. Di sinilah pemilihan penimbal berhenti menjadi perbandingan katalog dan menjadi keputusan reka bentuk-kepungan.

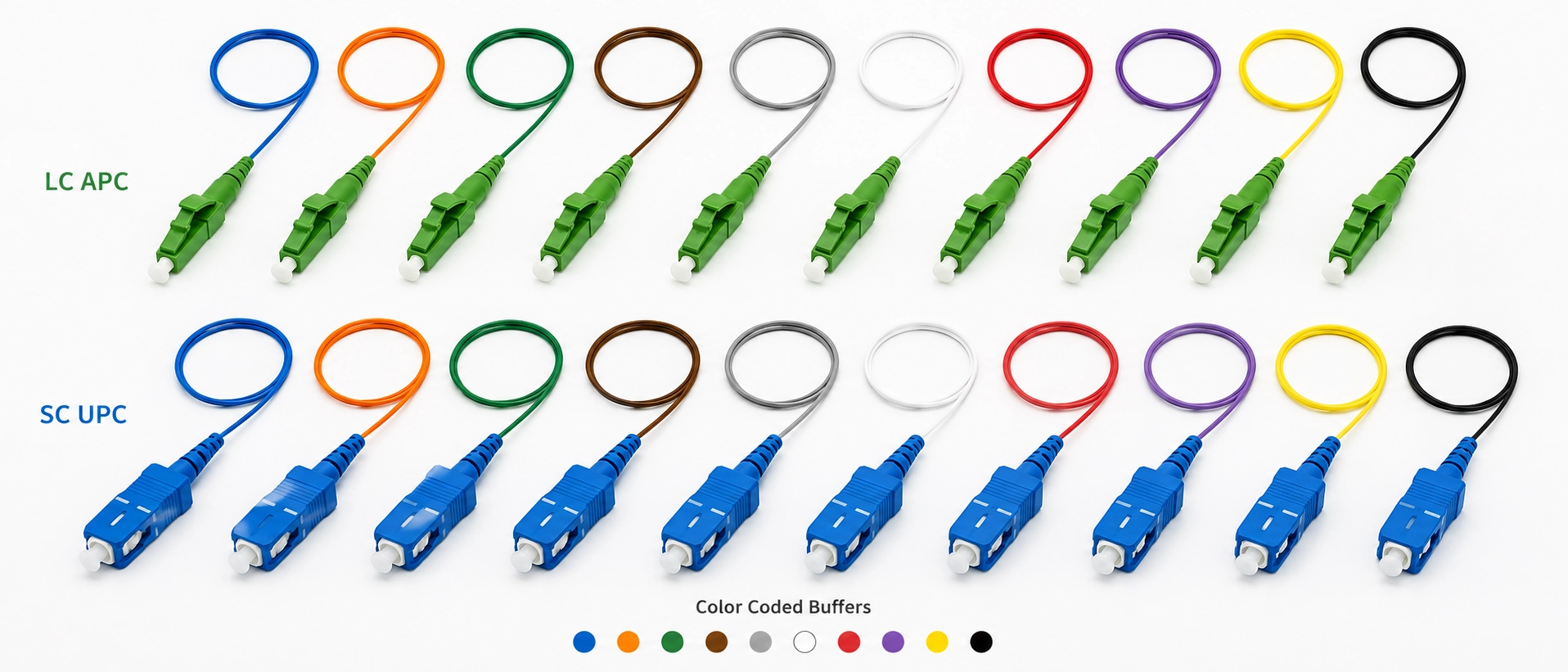

Perkara yang Kami Akan Letakkan pada RFQ Pigtail Fiber
Untuk apemasangan kuncir gentian tersuai, menyatakan hanya "250µm" atau "900µm" meninggalkan beberapa pembolehubah tidak dapat diselesaikan. Dua petikan boleh sepadan dengan diameter nominal sambil berbeza dalam jenis gentian, gelagat jalur, pembinaan penyambung, pengenalan dan cara pemasangan sebenarnya sesuai dengan dulang yang dimaksudkan.
RFQ pengeluaran harus mentakrifkan:
- Jenis gentian optik, seperti OS2/G.652.D, G.657.A1/A2, OM3 atau OM4.
- Persembahan gentian: gentian bersalut 250µm, gentian penimbal 900µm, atau peralihan yang ditentukan di antara mereka.
- Jenis penyambung, seperti LC, SC atau FC.
- Jenis Poland, UPC atau APC jika berkenaan.
- Kiraan gentian dan urutan pengenalan/warna. Apabila pengenalan mesti sepadan dengan loji kabel, tentukan konvensyen secara eksplisit. kamipanduan kod warna gentian optikmeliputi lapisan ini.
- Panjang kuncir dan toleransi yang diperlukan.
- Kriteria penerimaan optik untuk pemasangan bersambung siap.
- Persekitaran pemasangan dan jenis kepungan, seperti ODF, kaset sambatan, kotak penamatan FTTH atau antara muka penutupan-luar tumbuhan.
Medan tersebut menghalang kekaburan spesifikasi, tetapi mereka masih tidak dapat membuktikan bahawa pemasangan akan secara fizikal melalui kepungan tertentu.
Untuk apigtail gentian untuk pemasangan telekomunikasi, menambahkan lukisan dulang atau foto penghalaan yang jelas pada RFQ memberikan maklumat pembekal yang tidak dapat diberikan oleh spesifikasi teks: arah keluar penyambung, lokasi peralihan penampan, geometri pemegang-lengan dan laluan yang tersedia untuk menyimpan kendur.
Pilih mengikut Seni Bina Penggunaan, Bukan Mengikut Kebiasaan
| Keadaan penempatan | Memulakan pilihan | Sebab kejuruteraan |
|---|---|---|
| Batang OSP 250µm ke dalam ODF biasa | kuncir 900µm | Pengendalian individu yang lebih mudah; Penyambungan 250µm-hingga-900µm adalah perkara biasa |
| Kotak FTTH kiraan-rendah dengan bilik penghalaan yang mencukupi | Biasanya 900µm | Ketumpatan maksimum jarang menjadi kekangan mengawal |
| Kaset -ketumpatan tinggi yang padat | Nilaikan 250µm dahulu | Mengurangkan pukal penghalaan di dalam ruang terlindung |
| Reka letak reben atau jisim-cantuman | Seni bina 250µm/reben | Mengekalkan kelebihan ketumpatan kaedah splice |
| Gentian berulang kali dikendalikan di luar dulang yang dilindungi | Kedua-duanya tidak sepatutnya menjadi lalai | Gunakan kord yang berjaket atau dilindungi secara mekanikal |
Isyarat paling berguna bahawa lalai 900µm telah dipecahkan bukanlah ambang kiraan gentian-sewenang-wenangnya. Ia adalah konflik laluan. Jika bahagian 900µm yang dirancang menghalang kelonggaran, peletakan pelindung atau kelegaan penutup yang diperlukan daripada wujud bersama di dalam dulang, nilai seni bina 250µm.
Sebelum mengeluarkan kiraan-tinggi250um vs 900um gentian pigtailspesifikasi, bandingkan dengan lukisan dulang sebenar. Keluar penyambung, kedudukan pemegang-lengan, peralihan penimbal dan kendur tersimpan perlu berfungsi serentak selepas penutup ditutup.
Jika pemasangan sebenarnya memerlukan kord berjaket dan bukannya penghalaan kuncir, FB-LINKkonfigurasi kabel patch gentian optikmeliputi pilihan penyambung, gentian dan perlindungan yang berkaitan.
Soalan Lazim
Apakah perbezaan utama antara kuncir gentian 250µm dan 900µm?
Kuncir 900µm menambah penimbal pelindung di sekitar gentian bersalut kira-kira 250µm, jadi perbezaan praktikal adalah pengendalian, perlindungan mekanikal, pelucutan, dan ketumpatan dulang berbanding prestasi optik.
Bolehkah saya menggabungkan gentian 250µm kepada kuncir 900µm?
ya. Jika gentian optik asas adalah serasi, lapisan pelindung dikeluarkan dari kawasan sambatan sebelum gentian kaca yang disediakan dicantumkan.
Adakah kuncir 900µm mempunyai kehilangan sisipan yang lebih rendah?
Tidak. Diameter penampan itu sendiri tidak mengurangkan kehilangan sisipan; prestasi optik bergantung pada keserasian gentian, kualiti sambatan, kualiti penyambung dan laluan optik yang lain.
Saiz penimbal manakah yang lebih baik untuk-kaset sambatan berketumpatan tinggi?
Pigtail gentian 250µm biasanya merupakan titik permulaan yang lebih baik apabila ruang penghalaan yang dilindungi adalah kekangan utama, manakala 900µm adalah praktikal apabila mengendalikan lebih banyak perkara dan ruang dulang yang mencukupi tersedia.
Saiz penimbal manakah yang harus saya gunakan dalam ODF standard?
Kuncir 900µm biasanya merupakan lalai praktikal untuk ODF standard dengan ruang penghalaan yang mencukupi dan penyambungan gabungan individu.
Sebelum Anda Membekukan Spesifikasi Pigtail
Saiz penimbal hendaklah diputuskan sebelum kuncir menjadi item baris pesanan-pembelian tetap. Pada peringkat itu, dulang, pemegang lengan, aliran kerja pelucutan dan laluan penghalaan mungkin sudah menentukan pembentangan yang praktikal.
Untuk yang sebenarnya250um vs 900um gentian pigtailprojek, berikan FB-LINK penyambung dan pengilat, spesifikasi gentian optik, persembahan gentian yang diperlukan, kiraan gentian, panjang kuncir dan lukisan dulang atau kepungan. Input tersebut membenarkan pembinaan yang dicadangkan disemak terhadap keperluan sisi-sambungan dan penamatan-sebelum spesifikasi dibekukan.
Jika projek-dokumentasi ujian pigtail khusus, tingkah laku pelucutan atau toleransi pemasangan diperlukan, nyatakan secara eksplisit dalam RFQ dan minta pengesahan terhadap pembinaan kuncir yang dicadangkan dengan tepat. Jangan anggap tuntutan ujian yang diterbitkan untuk pemasangan gentian lain secara automatik digunakan pada kuncir yang dibeli.
