Penyelesaian FTTH ODN untuk Penggunaan Akses Gentian yang Pantas dan Boleh Dipercayai
Evolux membekalkan-komponen gentian optik pasif sehenti untuk rangkaian akses FTTH, FTTx dan PON, termasuk penyambung SC/APC, penyesuai, kuncir, kord tampalan, pembahagi PLC dan kotak terminal.
Penyelesaian FTTH ODN untuk Penggunaan Akses Gentian yang Pantas dan Boleh Dipercayai
Evolux membekalkan-komponen gentian optik pasif sehenti untuk rangkaian akses FTTH, FTTx dan PON - penyambung SC/APC, penyesuai, kuncir, kord tampalan, pembahagi PLC dan kotak terminal.
Daripada tampalan pejabat pusat hingga -batu kejatuhan pelanggan yang terakhir, penyelesaian produk FTTH kami membantu pengendali telekomunikasi, kontraktor dan pengedar membina rangkaian pengedaran optik yang stabil, berskala dan mudah-dipasang.
telinga Pengalaman Bekalan Gentian Optik
Penyambung Gentian Optik Dibekalkan
Pesanan Projek FTTH & FTTx Disokong
Pelabelan & Pembungkusan Tersedia

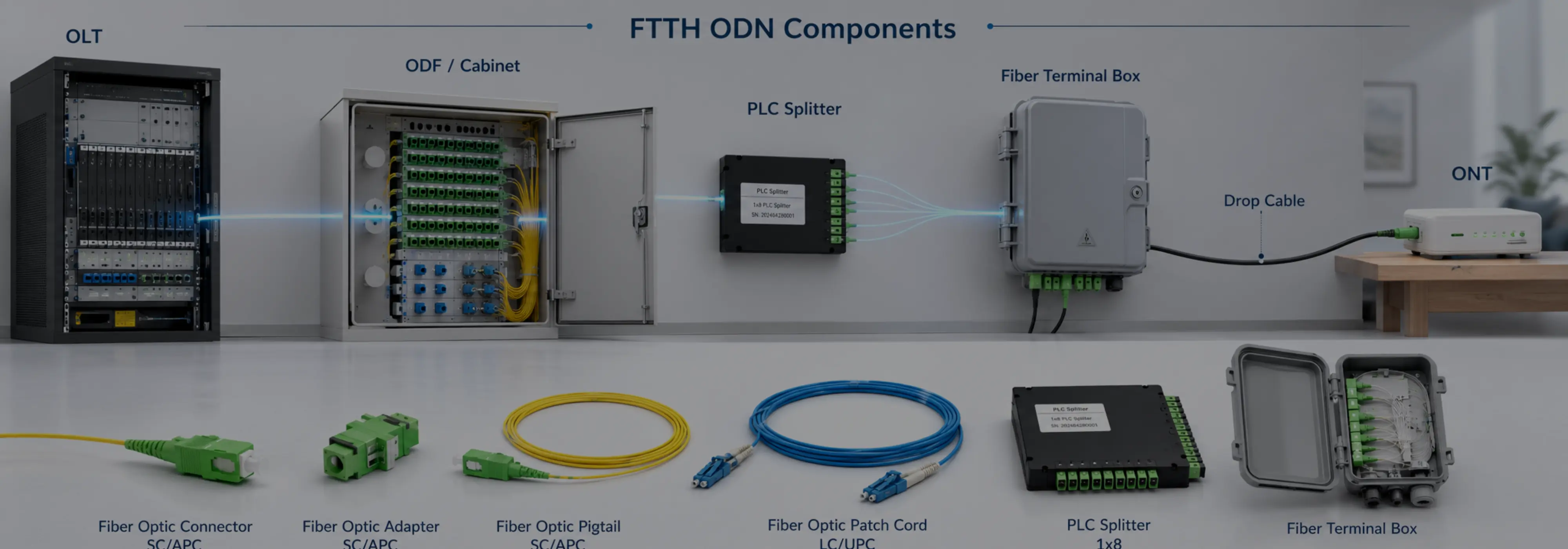

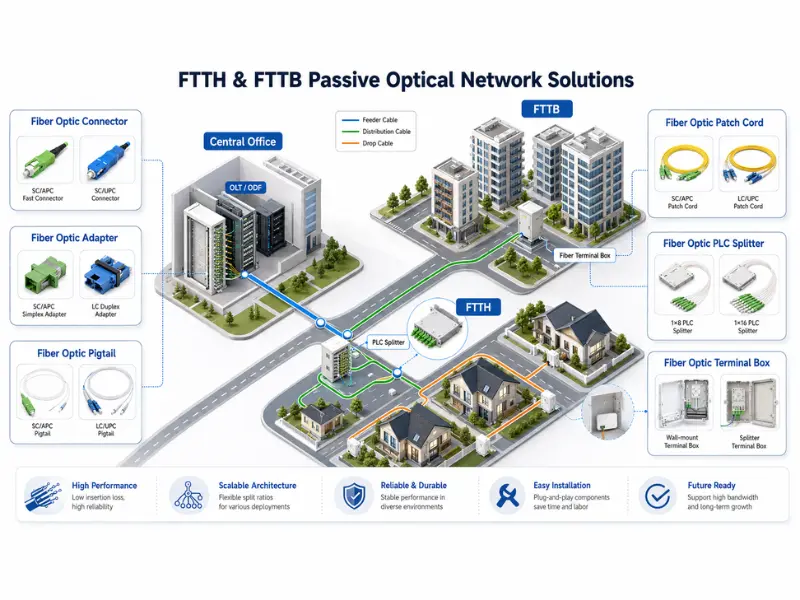

Seni Bina Rangkaian FTTH ODN biasa
Dalam rangkaian PON FTTH biasa, komponen optik pasif menyambungkan pejabat pusat kepada pengguna akhir tanpa peralatan aktif dalam laluan pengedaran. Evolux menyediakan komponen pasif utama yang digunakan untuk pemisahan, penyambungan, tampalan, penamatan dan sambungan pelanggan
OLT
Pejabat Pusat
01
ODF / Kabinet
Kabel Pengumpan
02
Pemisah PLC
1×4 – 1×64
03
Kotak Terminal
Pengagihan
04
Jatuhkan → ONT
Pelanggan
05
Setiap bahagian rangkaian FTTH memerlukan komponen pasif yang serasi. Jenis penyambung, nisbah pembahagi, kapasiti kotak terminal, jenis gentian dan persekitaran pemasangan semuanya menjejaskan prestasi rangkaian dan kecekapan pemasangan. Evolux membantu pelanggan memilih produk yang sepadan mengikut topologi projek, kuantiti pelanggan dan senario penggunaan.
Keluarga Produk FTTH yang disyorkan
Evolux menyediakan keluarga produk gentian optik pasif utama yang digunakan dalam rangkaian capaian FTTH dan PON. Produk ini boleh dibekalkan secara individu atau digabungkan ke dalam projek FTTH tersuai BOM.
Penyambung Gentian Optik
Penyambung pantas SC/APC, penyambung SC/UPC dan penyambung LC untuk penamatan medan, sambungan ONT, kotak terminal dan tampalan.
Digunakan dalam: penamatan medan · ONT · menampal
Penyambung Pantas Gentian Optik Sc Apc
Penyambung Sc Gentian Optik
Penyambung Lc Gentian Optik
Penyesuai Gentian Optik
Penyesuai simpleks SC/APC, penyesuai dupleks LC dan penyesuai bebibir untuk kotak terminal, kotak pengedaran, ODF dan kotak pembahagi.
Digunakan dalam: kotak terminal · ODF · kotak pembahagi

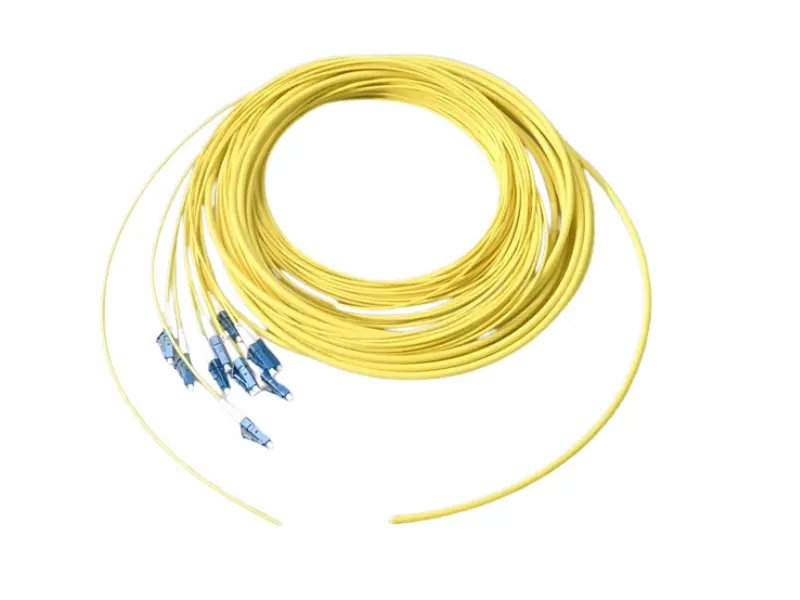

Pigtail Gentian Optik
Kuncir SC/APC dan LC/UPC dalam gentian OS2 G.657A1/A2 untuk titik penyambungan, kotak terminal dan bingkai pengedaran.
Digunakan dalam: titik sambatan · kotak terminal · ODF

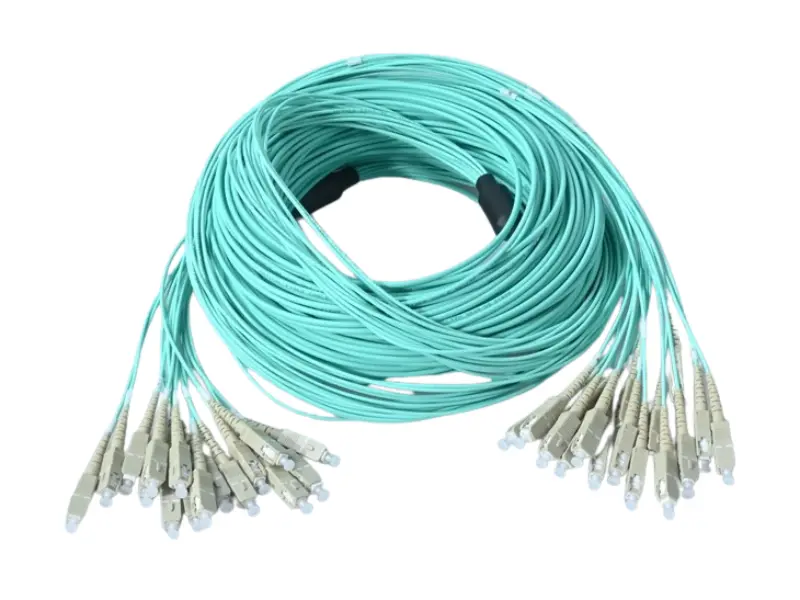

Kord Tampal Gentian Optik
SC/APC simplex, LC dan kord tampalan berperisai untuk OLT, ODF, pembahagi, kotak terminal dan sambungan ONT.
Digunakan dalam: OLT · ODF · pembahagi · ONT

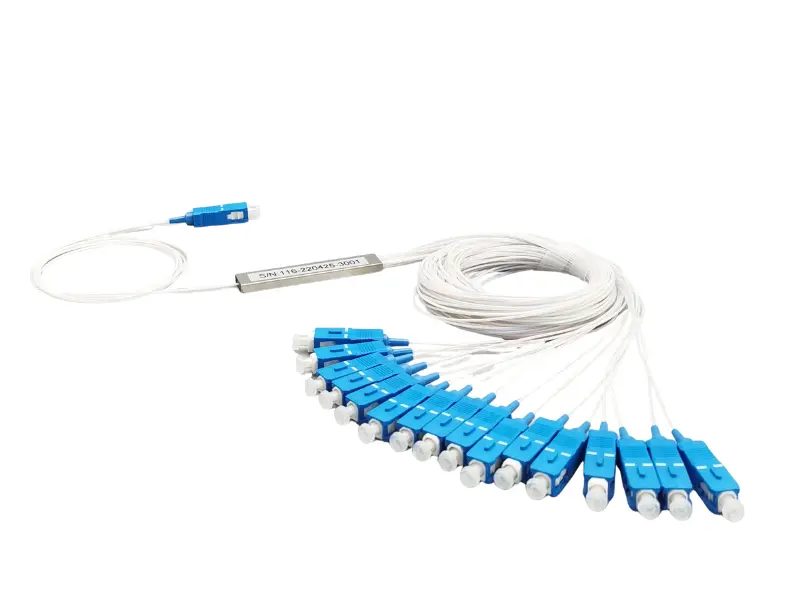

Pemisah PLC Gentian Optik
Pembahagi PLC 1×4, 1×8, 1×16, 1×32 dan 1×64 untuk pemisahan isyarat PON, pemisahan berpusat dan sekunder.
Digunakan dalam: Pemisahan PON · berpusat · menengah
Kotak Terminal Gentian Optik
2 hingga 24 kotak terminal teras, kotak pembahagi dan-kotak lekap di dinding untuk koridor, dinding, tiang dan titik akses pelanggan.
Digunakan dalam: koridor · dinding/tiang · pusat akses
Sama ada projek anda memerlukan kord tampalan SC/APC standard atau set lengkap kotak terminal, pembahagi PLC, penyesuai dan kuncir - Evolux menyokong padanan produk fleksibel untuk model penggunaan FTTH yang berbeza.
Jenis Penyelesaian FTTH untuk Keperluan Penggunaan Berbeza
Projek FTTH yang berbeza memerlukan kaedah pemasangan yang berbeza. Evolux menyokong penyambungan-penyelesaian pengedaran gentian binaan FTTH,-pra{1}}dan MDU.

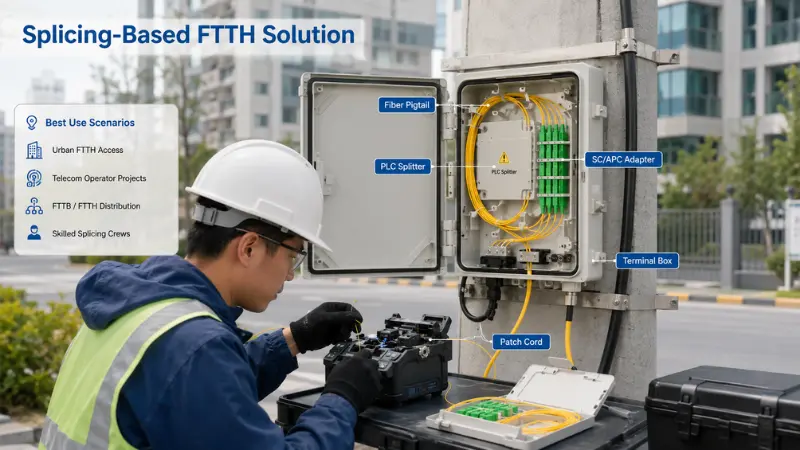

Penyambungan-Penyelesaian FTTH Berasaskan
Untuk projek FTTH tradisional,-rangkaian akses sensitif kos dan penggunaan yang memerlukan penyambungan gabungan medan.
Faedah teras:sambungan yang stabil dan penghalaan fleksibel - dibina untuk-rangkaian capaian tetap jangka panjang.
Pigtail gentian dicantumkan dengan gentian penyuap atau pengedaran, manakala penyesuai dan kotak terminal menyediakan titik sambungan yang tersusun dan dilindungi - sesuai untuk projek yang memerlukan prestasi-jangka panjang yang stabil dan penghalaan di tapak yang fleksibel.
- Penyesuai SC/APC
- Pemisah PLC
- Kotak Terminal
- Patch Cord
Senario penggunaan terbaik
- Rangkaian akses FTTH bandar
- Projek pengendali telekomunikasi
- Titik pengedaran FTTB / FTTH
- Pasukan dengan krew splicing mahir

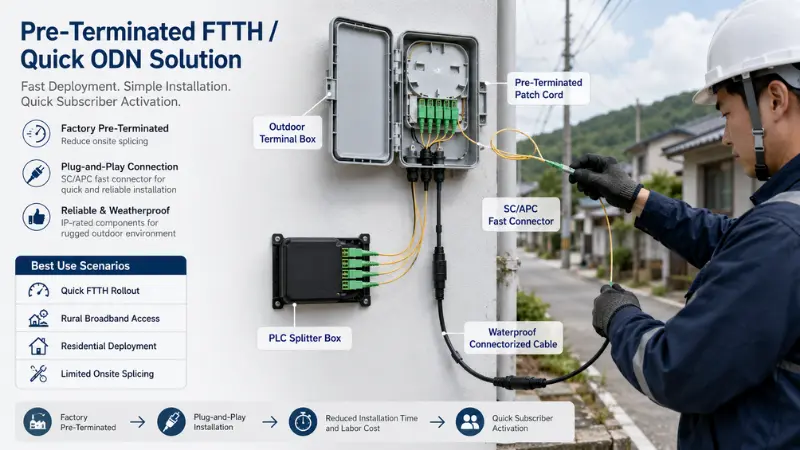

Pra-FTTH / ODN Pantas Ditamatkan
Untuk pengaktifan pelanggan yang pantas, kediaman-bertingkat rendah, jalur lebar luar bandar dan pasaran dengan kos buruh yang tinggi.
Faedah teras:mengurangkan penyambungan medan, memudahkan pemasangan dan mempercepatkan pengaktifan pelanggan.
Kabel-yang ditamatkan kilang, penyambung dan kotak terminal meningkatkan kelajuan penggunaan dan mengurangkan ralat pemasangan - sesuai untuk pelancaran FTTH yang pantas di mana kecekapan pemasangan dan kualiti yang konsisten amat penting.
- Penerangan Penerangan Penerangan
- Spesifikasi
- Ciri-ciri
- Aplikasi
Senario penggunaan terbaik:
- Pelancaran FTTH pantas
- Akses jalur lebar luar bandar
- Kerahan komuniti kediaman
- Sumber penyambungan di tapak terhad

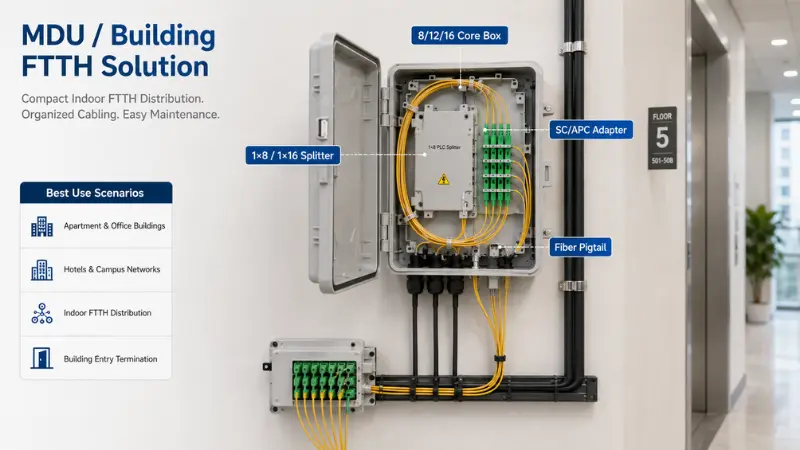

MDU / Building FTTH Solution
Untuk pangsapuri, bangunan pejabat, hotel, kampus dan berbilang-unit kediaman.
Faedah teras:pengedaran gentian padat untuk berbilang-unit kediaman dan pintu masuk bangunan dalaman.
Untuk MDU dan bangunan FTTH, pengedaran padat dan penyelenggaraan yang mudah adalah kunci. Evolux menyediakan kotak terminal, pembahagi, penyesuai, kuncir dan kord tampalan dalaman untuk koridor, tingkat-tingkat dan titik akses sisi pelanggan-.
- 8/12/16 Kotak Teras
- Pemisah 1×8 / 1×16
- Penyesuai SC/APC
- Gentian Pigtail
Senario penggunaan terbaik
- Bangunan pangsapuri & pejabat
- Hotel & rangkaian kampus
- Pengagihan FTTH dalaman
- Penamatan kemasukan bangunan
Bagaimana untuk Memilih Produk FTTH untuk Projek Anda?
Konfigurasi FTTH yang betul bergantung pada struktur rangkaian, reka bentuk pembahagi, persekitaran pemasangan dan kuantiti pelanggan. Gunakan panduan ini untuk memilih komponen pasif yang sesuai sebelum meminta sebut harga.
| Keadaan Projek | Arah Disyorkan | Maklumat untuk Disahkan |
|---|---|---|
| Pemisahan Berpusat | Kabinet pembahagi PLC / ABS / LGX | Nisbah pembahagi, kuantiti port, jenis penyambung, ruang pemasangan |
| Pemisahan Sekunder | Kotak terminal dengan pembahagi | Ketumpatan pengguna, kuantiti lantai, kaedah penyelenggaraan |
| Pemasangan Dinding Luaran / Tiang | Kotak terminal luar IP65 | Tahap kalis air, arah kemasukan kabel, kaedah pemasangan |
| Koridor / Pemasangan Dalaman | Kotak padat + kuncir + kord tampal | Keperluan kalis api-nyalaan, jejari lentur, saiz kotak |
| Pengaktifan Pelanggan Pantas | Kord tampalan jatuh pra-ditamatkan | Panjang kabel, jenis penyambung, menarik mata, kalis air |
| Sambungan Rangkaian PON | Penyambung SC/APC + pembahagi PLC | Nisbah pembahagi, belanjawan kuasa optik, antara muka OLT/ONT |
Untuk kebanyakan rangkaian PON FTTH, penyambung SC/APC biasanya digunakan untuk membantu mengurangkan pantulan. Walau bagaimanapun, jenis penyambung akhir hendaklah sentiasa sepadan dengan spesifikasi OLT, ONT, pembahagi dan projek. Evolux boleh membantu mengesahkan keserasian produk sebelum pengeluaran besar-besaran.
Titik Kawalan Kejuruteraan untuk FTTH ODN Deployment
Projek FTTH memerlukan lebih daripada pembelian produk. Prestasi optik, persekitaran pemasangan, keserasian penyambung dan dokumentasi ujian semuanya harus dipertimbangkan sebelum mengesahkan senarai produk akhir.
KAWALAN 01

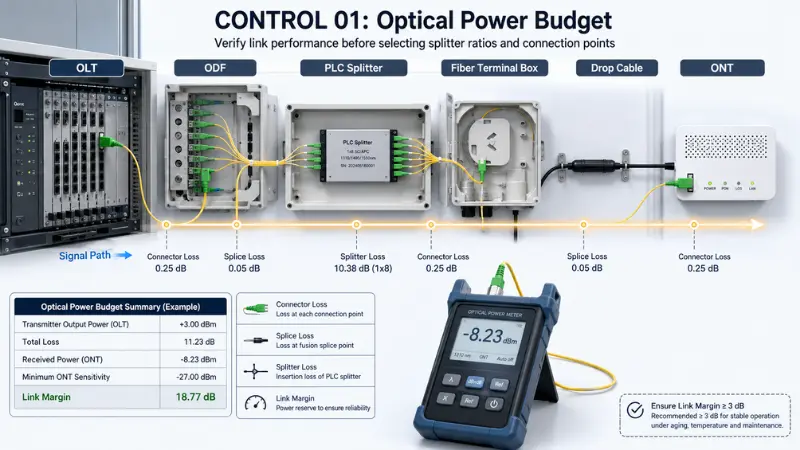

Belanjawan Kuasa Optik
Sahkan kehilangan pembahagi, kehilangan penyambung, kehilangan sambatan dan margin pautan sebelum memilihnisbah pembahagidan titik sambungan. Belanjawan kuasa yang betul memastikan isyarat stabil dari OLT ke ONT.
KAWALAN 02

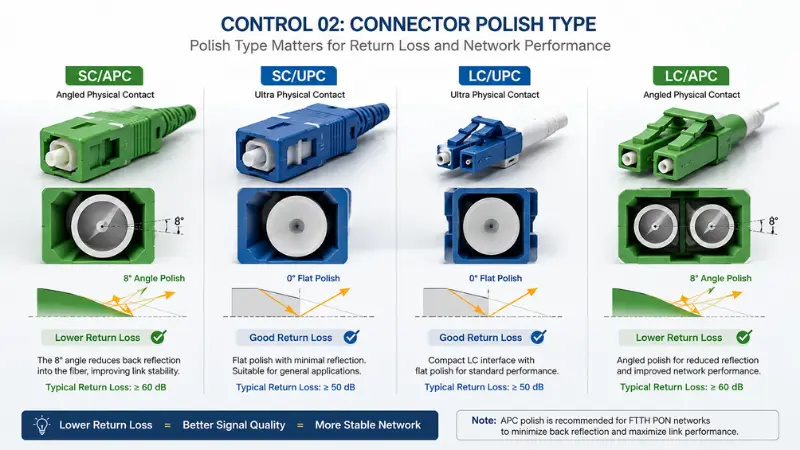

Jenis Polish Penyambung
Rangkaian PON biasanya menggunakan SC/APC kerana pengilat APC mengurangkan kehilangan pulangan. SC/UPC, LC/UPC atau LC/APC juga boleh menggunakan - lihatPC lwn UPC lwn APC menggilap.

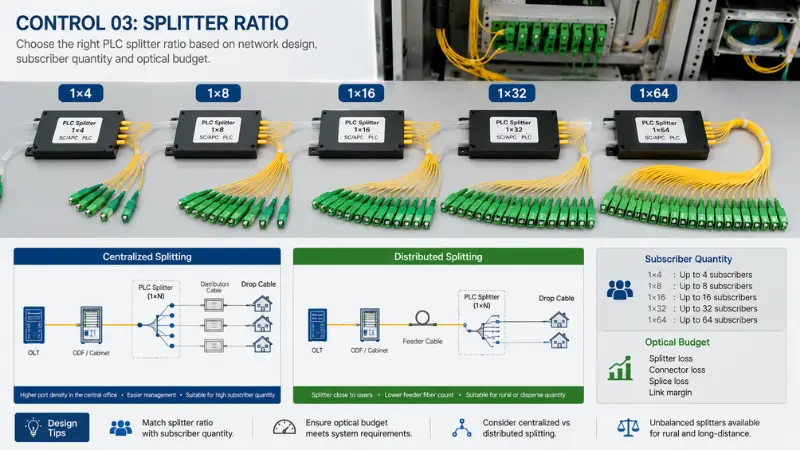

KAWALAN 03
Nisbah Pemisah
Nisbah PLC biasa ialah 1×4, 1×8, 1×16, 1×32 dan 1×64. Pilih mengikut kuantiti pelanggan, belanjawan optik dan reka bentuk terpusat vs teragih - termasukperpecahan yang tidak seimbanguntuk luar bandar.
KAWALAN 04

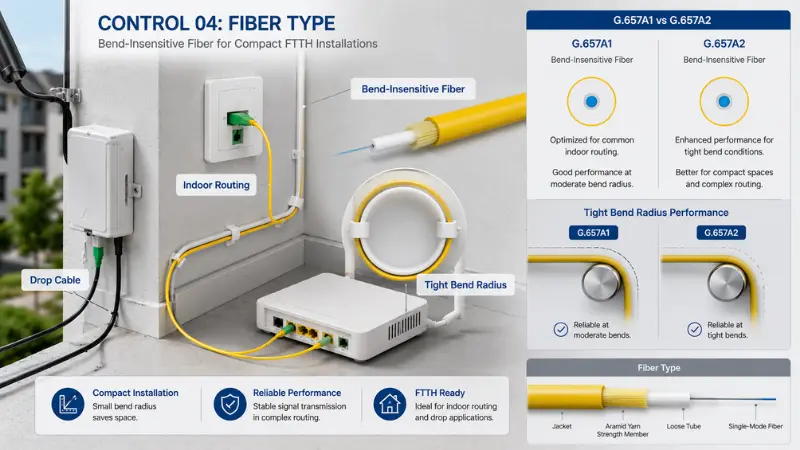

Jenis Gentian
Untuk penghalaan kabel jatuh dan dalaman, bengkokkan-gentian tidak sensitif seperti G.657A1 / G.657A2 diutamakan untuk ruang padat dan jejari lentur yang ketat. Bandingkansatu-mod vs berbilang mod.

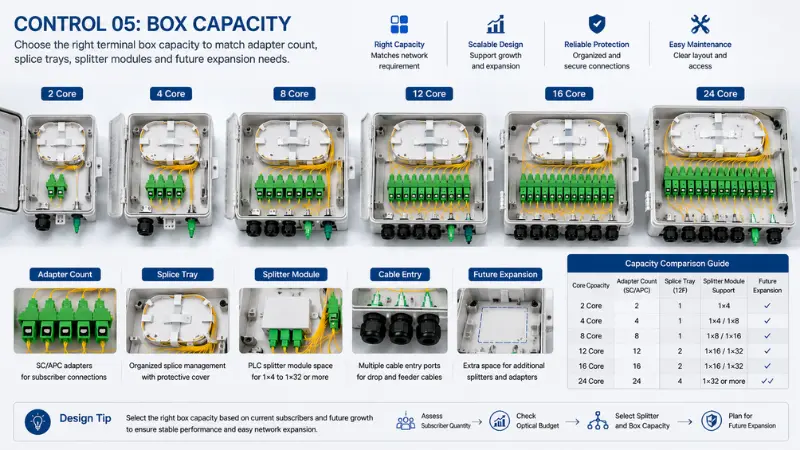

KAWALAN 05
Kapasiti Kotak
Perlawanankotak terminalkapasiti kepada kiraan penyesuai, dulang sambung, modul pembahagi dan pengembangan masa hadapan. Pilihan biasa: 2, 4, 8, 12, 16 dan 24 teras.
KAWALAN 06

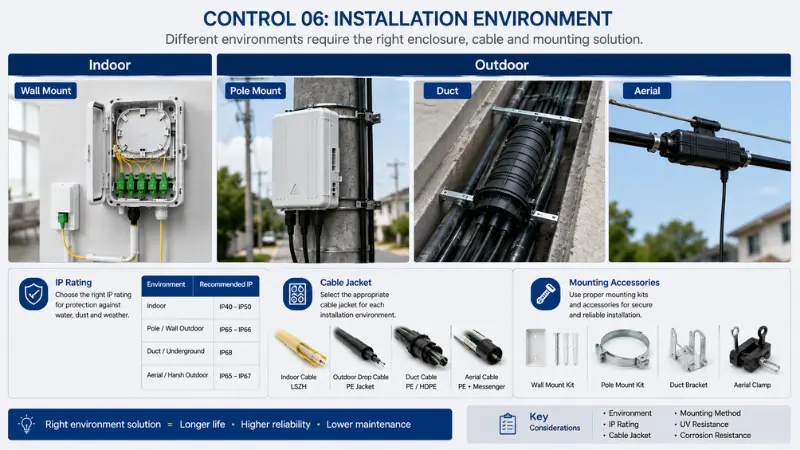

Persekitaran Pemasangan
Persekitaran dalaman, luaran, dinding, tiang, saluran dan udara mungkin memerlukan jaket kabel, bahan kotak, penarafan IP dan aksesori pelekap yang berbeza. Lihatpemasangan dalaman & luaran.
Panduan Perolehan & Kejuruteraan FTTH
Rujukan artikel untuk membantu pasukan anda merancang pemisahan PON, pilih penyambung dan sediakan BOM komponen pasif FTTH yang lengkap.
Padanan Produk FTTH Tersuai & Sokongan BOM
Setiap projek FTTH mempunyai keperluan yang berbeza. Evolux menyokong padanan dan penyesuaian produk yang fleksibel supaya anda boleh menyediakan bahan yang sesuai untuk penggunaan rangkaian akses.
Penyambung: SC/APC, SC/UPC, LC/UPC, LC/APC
Panjang kabel & jaket kabel
Nisbah pembahagi PLC
Kapasiti kotak terminal
Jenis pemasangan dalaman atau luaran
Kuantiti penyesuai & konfigurasi panel
Label & pembungkusan OEM
Lembaran Data & laporan ujian IL/RL
Hantar topologi rangkaian anda, kuantiti pelanggan, pelan pembahagi dan persekitaran pemasangan - pasukan kami akan mengesyorkan penyambung yang serasi, penyesuai, kuncir, kord tampalan, pembahagi PLC dan kotak terminal untuk projek FTTH anda.
Soalan Lazim Penyelesaian FTTH ODN
S: Apakah produk yang biasanya diperlukan untuk projek FTTH ODN?
J: Projek FTTH ODN biasa mungkin memerlukan penyambung gentian optik, penyesuai, kuncir, kord tampalan, pembahagi PLC, kotak terminal, kabel jatuh dan aksesori yang berkaitan. Senarai produk akhir bergantung pada topologi rangkaian, nisbah pembahagi, persekitaran pemasangan dan kuantiti pelanggan.
S: Bolehkah Evolux menyediakan BOM produk FTTH yang lengkap?
A: Ya. Pelanggan boleh menghantar kepada kami topologi rangkaian, kuantiti pelanggan, pelan pembahagi dan persekitaran pemasangan. Evolux boleh mengesyorkan BOM komponen pasif FTTH yang sesuai berdasarkan keperluan projek.
S: Jenis penyambung manakah yang biasa digunakan dalam rangkaian FTTH PON?
J: SC/APC biasanya digunakan dalam rangkaian FTTH PON kerana ia membantu mengurangkan pantulan optik. Walau bagaimanapun, jenis penyambung akhir harus sepadan dengan spesifikasi OLT, ONT, pembahagi dan projek. Lihat panduan penyambung SC/APC kami.
S: Apakah nisbah pembahagi PLC yang tersedia?
A: Nisbah pembahagi PLC biasa termasuk 1×2, 1×4, 1×8, 1×16, 1×32 dan 1×64. Konfigurasi lain boleh dibincangkan mengikut keperluan projek. Semak imbas semua pembahagi PLC.
S: Bolehkah anda menyokong-penyelesaian FTTH yang telah ditamatkan?
A: Ya. Evolux boleh menyokong kord tampalan yang telah-ditamatkan, penyambung pantas, kotak terminal dan komponen pasif yang berkaitan untuk membantu mengurangkan penyambungan di tapak dan memudahkan pemasangan.
S: Bolehkah anda menyediakan produk untuk pemasangan FTTH dalaman dan luaran?
A: Ya. Evolux menyediakan kotak terminal dalaman dan luaran, kord tampalan, kuncir, penyesuai dan komponen pasif FTTH yang lain. Aplikasi luar mungkin memerlukan kotak kalis air, jaket kabel yang sesuai dan aksesori pelekap yang betul.
Bina Projek ODN FTTH Anda dengan Komponen Gentian Pasif Dipadankan
Sama ada anda memerlukan produk FTTH standard atau projek tersuai BOM, Evolux boleh membantu anda memadankan penyambung, penyesuai, kuncir, kord tampalan, pembahagi PLC dan kotak terminal untuk penggunaan rangkaian anda.
