Kabel Patch Fiber Luaran Untuk FTTA: Panduan Pemilihan Jujur Pembekal

Kabel tampalan gentian luar untuk FTTA (Fiber to the Antenna) ialah pemasangan gentian optik tahan cuaca yang lasak yang menghubungkan unit jalur asas (BBU) di aras tanah ke unit radio jauh (RRU) yang dipasang pada menara sel. Kabel ini menggunakan IP67-penyambung kalis air - biasanya PDLC, ODVA, NSN Boot atau FullAXS - dan dibina dengan jaket LSZH atau TPU kalis UV untuk bertahan selama bertahun-tahun pendedahan luar. Jika anda menggunakan stesen pangkalan 4G LTE atau 5G, kabel tampalan FTTA luar yang anda pilih secara langsung menentukan kebolehpercayaan pautan, kualiti isyarat dan kekerapan anak kapal anda perlu mendaki semula menara.

Sebab FTTA Menggantikan Coax - dan Mengapa Kabel Tampalan Paling Penting

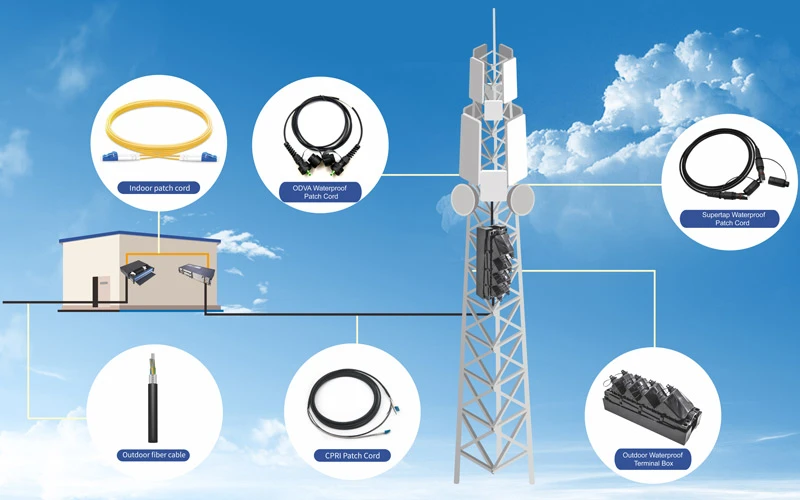

Peralihan daripada penyuap sepaksi berjalan kepada seni bina FTTA-berasaskan gentian bukan pilihan. Ia dipaksa oleh fizik. Kabel sepaksi tradisional antara tempat perlindungan stesen pangkalan dan antenanya kehilangan kuasa isyarat RF yang besar pada jarak jauh, dengan larian praktikal biasanya terhad kepada kira-kira 100 meter. Kabel gentian optik membawa isyarat 10 hingga 20 kilometer dengan kehilangan yang boleh diabaikan. Dalam reka letak FTTA, RRU terletak berhampiran antena dan mengendalikan digital-ke-penukaran analog di-tapak. Gentian yang disambungkan dari tanah ke atas menara ialah pautan hadapan dan kabel tampalan luar ialah titik mengawan akhir - satu komponen yang dipalam, dicabut, diluluhawa dan ditekan lebih daripada mana-mana bahagian laluan gentian yang lain.

Itulah sebabnya, dari sudut pembuatan dan pembekalan, kabel tampalan FTTA luar menjana lebih banyak pertanyaan RMA daripada hampir mana-mana produk gentian pasif yang lain. Kabel itu sendiri jarang gagal. Apa yang gagal ialah pengedap penyambung, keutuhan perisai pada titik tegasan, atau muka hujung - hampir selalu kerana kabel yang salah dinyatakan untuk persekitaran atau kabel yang betul dipasang dengan salah.

Perkara yang Membuatkan Kabel FTTA Luaran Berbeza daripada Kord Tampalan Standard

Pelompat dupleks LC dalaman standard-ke-tidak akan bertahan sebulan pada muka menara. Perbezaannya adalah struktur, bukan kosmetik.

Badan kabel dalam pemasangan FTTA luar yang betul selalunya ialah binaan jenis GYFJH- 5.0 mm atau 7.0 mm: dua teras gentian mod tunggal-(lentur G.657.A1 atau G.657.A2-gentian tidak sensitif) yang dikelilingi oleh anggota kekuatan benang aramid, perisai keluli tahan karat dan tiub T.Z. LSZH memenuhi keperluan kalis nyalaan telekom{10}}tanpa mengeluarkan asap toksik. TPU adalah lebih sukar terhadap lelasan dan lenturan berulang - biasanya kami mengesyorkannya untuk pemasangan yang kabel diarahkan melalui saluran ketat atau ditarik mengelilingi anggota struktur menara tajam.

Pada setiap hujung, penyambung penyambung kalis air melampirkanPenyambung gentian optik dupleks LCantara muka. Pasangan perumahan dengan penyesuai sekat yang sepadan pada RRU atau kotak simpang dan mekanisme penguncian memampatkan gasket cincin O untuk mencapai perlindungan kemasukan IP67 - bermakna kekedapan habuk lengkap-dan rintangan kepada rendaman air sementara sehingga satu meter.

Empat Sistem Penyambung Yang Sebenarnya Anda Akan Temui

Ini adalah bahagian yang kebanyakan pembeli tersilap, jadi ia berbaloi untuk meluangkan masa. Penyambung FTTA luar tidak boleh ditukar ganti. Memesan jenis yang salah bermakna kabel anda secara fizikal tidak boleh digandingkan dengan port kepala radio - dan kami melihat ini berlaku lebih kerap daripada sesiapa dalam industri yang suka mengakui.

PDLC (Tolak-Tarik Dupleks LC)ialah antara muka yang dominan untuk ZTE, Huawei, dan sebahagian besar penggunaan global. Sepasang ferrule LC dupleks standard terletak di dalam cangkerang logam silinder dengan tolak-kolar pengunci tarik. Pemasangan adalah mudah: selaraskan alur kekunci, tolak sehingga ia klik, tangan-ketatkan nat luar. Pemasangan PDLC mematuhi IEC 61754-20 dan digandingkan dengan mana-mana penyesuai LC standard setelah dikeluarkan daripada perumah luar. Untuk kebanyakan binaan sel makro, PDLC menawarkan keseimbangan kos, masa utama dan kebolehkhidmatan lapangan yang terbaik. Ia juga merupakan jenis penyambung yang paling kerap kami hantar.

ODVA (Penyesuai Pembolehubah Luaran)mengikuti IEC 61076-3-106 dan diterima pakai secara meluas oleh Nokia, Samsung dan tapak kongsi berbilang-penjual - terutamanya di Amerika Utara dan Eropah yang mana kebolehoperasian merentas-platform adalah keperluan perolehan. ODVA menyokong tiga antara muka dalaman: dupleks LC (ODVA-DLC), simplex SC (ODVA-SC) dan multi-fiber MPO (ODVA-MPO). Perumahan pekeliling yang dimeterai adalah lebih besar daripada PDLC tetapi mengendalikan getaran, kabus garam dan ujian kejutan haba dengan sangat baik.

But NSNialah reka bentuk warisan Nokia-: but getah fleksibel pada penyambung dupleks LC standard dengan gelang gandingan berulir. Ia lebih ringan dan lebih padat, yang menjadikannya popular untuk sel kecil atas bumbung dan larian hibrid dalaman/luar. Pertukaran itu-adalah nyata. Pengedap but getah merosot lebih cepat di bawah pendedahan UV yang berterusan berbanding dengan perumah logam penuh. Untuk tapak menara di padang pasir atau iklim tropika, kami biasanya mengarahkan pelanggan ke PDLC atau ODVA sebaliknya.

FullAXSdibangunkan terutamanya untuk platform Sistem Radio Ericsson. Perumah tarik tolak segi empat tepat-membolehkan-operasi satu tangan dengan sarung tangan dan penutup habuk bersepadu melindungi muka akhir antara sambungan. Jika anda sedang mengusahakan menara yang dilengkapi-Ericsson atau tapak RAN-yang dikongsi yang termasuk radio Ericsson, FullAXS mungkin dinyatakan dalam manual pemasangan.

Satu-satunya kesilapan pesanan yang paling biasa yang kami lihat: pelanggan menghantar RFQ untuk "kabel tampalan LC luar untuk FTTA" tanpa menyatakan sistem penyambung. Itu seperti menempah tayar tanpa menyatakan corak bolt. Sentiasa sahkan jenis port RRU - PDLC, ODVA, NSN atau FullAXS - sebelum memetik atau membeli.

Spesifikasi yang Memisahkan Kabel Yang Baik daripada Kabel Bermasalah

• Jenis gentian:Mod tunggal G.657.A1-adalah standard. G.657.A2 membenarkan selekoh yang lebih ketat (7.5 mm jejari minimum lwn. 10 mm) dan patut dinyatakan untuk kepung atas menara terkurung-.
• Diameter luar kabel:5.0 mm untuk larian yang lebih pendek dan kurang terdedah di mana fleksibiliti penting. 7.0 mm untuk tarikan menara menegak melebihi 30 meter - margin tegangan tambahan bukan pilihan pada panjang tersebut.
• Kekuatan tegangan:500 N minimum-jangka pendek. Kami menilai pemasangan kami pada 600 N, yang menyediakan ruang kepala yang bermakna semasa tarikan menara di mana berat kabel dan beban angin bergabung.
• Rintangan penghancuran:1000 N/100 mm adalah baik untuk saluran terlindung. Untuk kabel yang diikat terus pada keluli menara, nyatakan 2000 N/100 mm - ais jatuh, alatan dan terpijak secara tidak sengaja-semasa penyelenggaraan adalah semua bahaya sebenar.
• Kehilangan sisipan:Pemasangan yang lengkap termasuk kedua-dua penyambung hendaklah berukuran di bawah 0.3 dB setiap pasangan yang dikawinkan. Setiap kabel yang kami hantar termasuk laporan ujian kilang individu yang mengesahkan perkara ini.
• Suhu operasi:-40 darjah hingga +70 darjah ialah garis dasar. Tapak gurun atau khatulistiwa harus menyatakan +85 perhimpunan berkadar darjah.
• Penilaian IP:IP67 ialah tingkat industri. IP68 dinasihatkan untuk kemasukan-tanah bilik kebal atau menara pantai di mana semburan garam dan sentuhan lembapan yang berpanjangan adalah rutin.

Satu nota mengenai spesifikasi yang sering diabaikan: bahan tiub perisai. Perisai keluli tahan karat mengekalkan integritinya dalam persekitaran pantai,{1}}kelembapan tinggi dan perindustrian. Zink-perisai keluli karbon bersalut lebih murah tetapi boleh menghakis dalam masa dua hingga tiga tahun dalam udara-garam. Jika anda menempatkan berhampiran pantai atau dalam zon industri-berat, tanya pembekal anda secara khusus bahan perisai yang digunakan.

Kesilapan Pemasangan Yang Menjana Pulangan Paling Banyak

Kami menjejaki tuntutan waranti dan data RMA di seluruh rangkaian produk FTTA luar kami. Tiga corak kegagalan menyumbang sebahagian besar pulangan - dan tiada satu pun daripadanya adalah kecacatan pembuatan.

Muka hujung tercemar semasa mengawan awal.Satu zarah habuk pada hujung ferrule LC boleh meningkatkan kehilangan sisipan sebanyak 0.5 dB atau lebih. Pada platform menara berangin, serpihan hinggap di muka akhir terdedah dalam beberapa saat. Penyelesaiannya mudah tetapi tidak-boleh dirunding: bersihkan setiap muka akhir dengan satu-pencuci bersih atau lint-penghapusan IPA percuma sejurus sebelum mengawan dan pastikan penutup habuk terpasang sehingga saat akhir. Ini sahaja akan menghapuskan kira-kira satu pertiga daripada aduan "kerugian tinggi" yang kami terima.

Pelanggaran jejari bengkok semasa penghalaan kabel.Pemasang kadangkala membuat selekoh tajam 90 darjah untuk mengarahkan kabel di sekeliling anggota struktur atau ke dalam kandang. Kehilangan bengkok makro yang terhasil mungkin tidak muncul pada surih OTDR dengan serta-merta, tetapi ia menjadi lebih teruk apabila kitaran suhu meletihkan salutan gentian pada bulan-bulan berikutnya. Untuk kabel FTTA 7.0 mm, kekalkan sekurang-kurangnya 70 mm jejari lentur statik (10× kabel OD) dan 140 mm jejari lentur dinamik semasa menarik.

Sokongan kabel yang tidak mencukupi pada menara.Rentang kabel yang tidak disokong antara titik lampiran bertindak sebagai layar angin. Tekanan mekanikal kitaran tertumpu padatitik penamat penyambung, mempercepatkan retak keletihan dalam tiub perisai. Lindungi kabel pada keluli menara menggunakan ikatan keluli tahan karat berkadar UV{1}} pada selang tidak melebihi satu meter. Di tapak atas bumbung, laluan melalui saluran kalis cuaca di mana mungkin.

Cara Memilih Urutan Keputusan - Kabel Tampalan FTTA Luar yang Betul

Daripada senarai semak generik, berikut ialah susunan keputusan sebenar yang mengelakkan ralat spesifikasi yang paling biasa:

Langkah 1: Kenal pasti port penyambung RRU.Semak lembaran data peralatan atau panduan pemasangan. Ini memberikan anda jenis penyambung - PDLC, ODVA, NSN Boot atau FullAXS. Jangan menganggap berdasarkan jenama vendor sahaja; sesetengah pengendali menetapkan bukan-penyambung lalai dalam piawaian penggunaan mereka.

Langkah 2: Ukur laluan penghalaan, bukan hanya jarak-garisan lurus.Menara 60-meter bukan bermaksud kabel 60 meter. Kira untuk larian mendatar di dalam tempat perlindungan, laluan di sepanjang muka menara termasuk lencongan di sekeliling halangan, dan gelung servis 1 hingga 2 meter di hujung RRU. Susun panjang tersuai yang tepat - gegelung berlebihan mencipta kehilangan sisipan yang tidak perlu dan menangkap angin.

Langkah 3: Padankan diameter kabel dengan persekitaran mekanikal.5.0 mm untuk larian terlindung atau pendek. 7.0 mm untuk larian menara terdedah-lebih 30 meter dengan beban tegangan semasa pemasangan merupakan faktor.

Langkah 4: Sahkan keadaan persekitaran.Pantai atau perindustrian? Nyatakan perisai keluli tahan karat dan IP68. Menara pedalaman standard? Perisai bersalut zink-dan IP67 biasanya mencukupi. Julat suhu melampau? Sahkan jaket dan bahan meterai penyambung dinilai sewajarnya.

Langkah 5: Minta sampel dengan laporan ujian sebelum pesanan volum.Ukur kehilangan sisipan di-tapak dengan peralatan anda sendiri. Periksapenyesuai gentian optikantara muka mengawan untuk ketumpuan dan geometri muka akhir. Pembekal yang enggan menghantar sampel yang diuji bukanlah pembekal yang anda inginkan pada pelancaran menara 500 kabel.

5G Fronthaul dan Maksudnya untuk Pemilihan Kabel

NR 5G dan 5G yang baru muncul-Standard lanjutan tidak mengubah fizik asas kabel tampalan FTTA luaran, tetapi ia mengubah skala. Tatasusunan antena MIMO yang besar dengan konfigurasi 32T32R atau 64T64R memerlukan lebih banyak pasangan gentian setiap sektor berbanding radio 2T2R lama. Sesetengah unit antena aktif kini memerlukan lapan atau dua belas port gentian, yang mendorong permintaan untuk pemasangan-kiraan yang lebih tinggi atauPembahagi gentian optik PLCpengedaran di pangkalan menara.

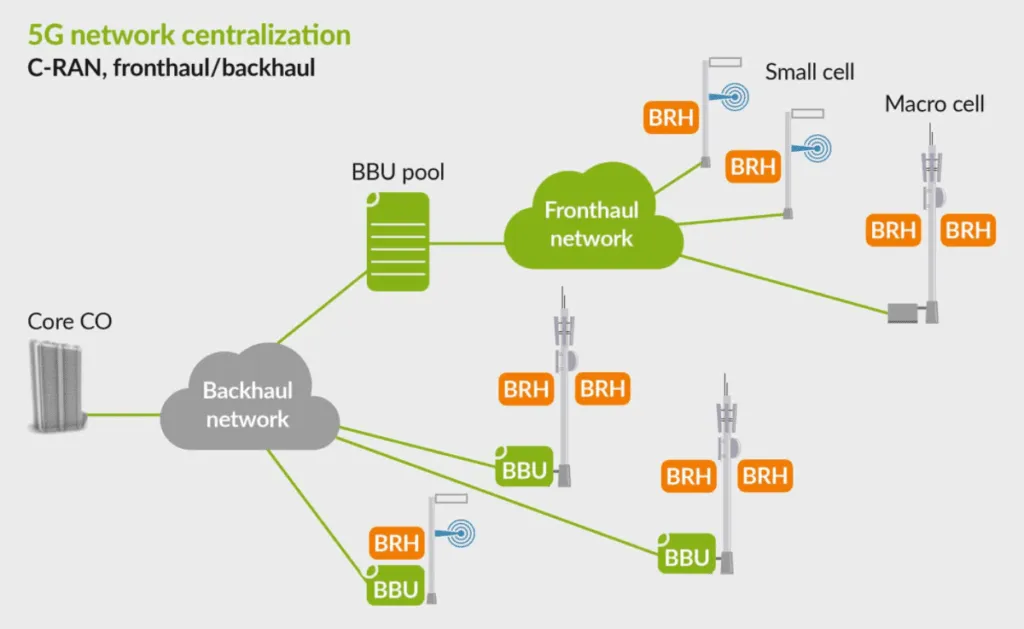

Pemepatan sel-sel kecil - terutamanya dalam C-Jalur dan spektrum Gelombang mm - juga mendarabkan titik akhir. Penggunaan bandar yang padat mungkin memasang 50 hingga 100 nod sel kecil bagi setiap kilometer persegi, setiap satu memerlukan-kabel tampalan dupleks luar yang telah ditamatkan sebelumnya. Pada volum itu, palamkan-dan-masukkan data ujian yang telah disahkan-kilang menjadi penting untuk memastikan penggunaan mengikut jadual.

Terdapat juga minat yang semakin meningkat dalam kabel FTTA/PTTA hibrid yang menggabungkan gentian dan konduktor kuasa DC dalam satu jaket, mengurangkan jumlah kiraan kabel pada menara. Ini patut dinilai untuk binaan baharu - tetapi memerlukan pengesahan keserasian yang teliti dengan kedua-dua input kuasa kepala radio dan antara muka gentian, jadi ia belum lagi menjadi pengganti-penggantian gentian dan kuasa yang berasingan di setiap tapak.

Tempat Kabel Patch Luaran Bertemu dengan Laluan Gentian Anda yang Selebihnya

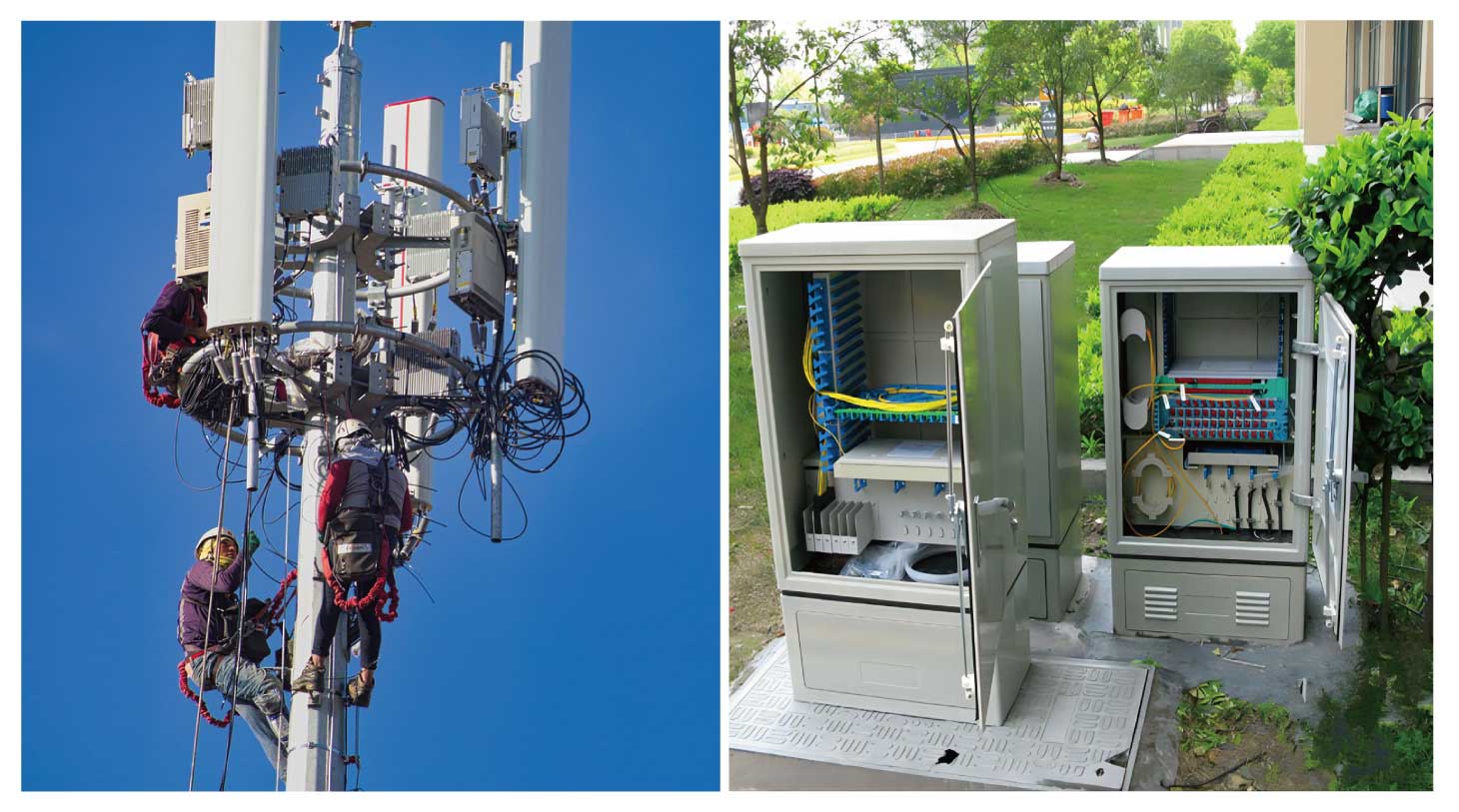

Di pangkalan menara, kabel tampalan FTTA luaran biasanya ditamatkan di dalam kalis cuacakotak terminal gentian optik- titik peralihan antara kord tampalan muka menara-dan gentian batang dalaman yang menyambung kembali ke BBU. Kotak terminal yang ditetapkan dengan betul menerima port penyambung kalis air pada bahagian luar dan penyesuai LC atau SC standard pada bahagian dalam, dengan dulang sambatan dan pelepasan terikan untuk kabel batang masuk.

Untuk tapak makro tiga-sektor biasa dengan dua pembawa bagi setiap sektor, rancang untuk sekurang-kurangnya enam port gentian dupleks. Tentukan kotak dengan ruang kepala untuk lapan atau dua belas untuk mengelak daripada menukar penutup apabila pengendali menambah pembawa atau menaik taraf kepada radio kiraan-serat-lebih tinggi. IP65 ialah penarafan minimum untuk kepungan itu sendiri; IP68 adalah lebih baik di aras tanah di-kawasan mudah banjir.

Mod-Tunggal lwn. Multimode: Tiada Perbahasan untuk FTTA

Setiap vendor peralatan utama menentukan gentian mod- tunggal untuk FTTA fronthaul. Sebabnya ialah ruang kepala jarak dan lebar jalur. Larian menara makro mungkin 200 meter; seni bina C-RAN dengan kolam BBU berpusat boleh menjangkau beberapa kilometer. Gentian OS2 mod tunggal-pada 1310 nm mengendalikan semua ini dengan pengecilan di bawah 0.35 dB/km. Multimode tidak boleh. Perbezaan kos setiap-meter antara mod tunggal-dan kabel luar berbilang mod adalah diabaikan. Untuk sebarang binaan FTTA baharu,-mod tunggal G.657.A1 ialah satu-satunya pengesyoran yang patut dibuat.
