Kord Tampal MPO/MTP Berperisai Vs Kabel Batang MPO Standard

Kord tampalan MPO/MTP berperisai membalut-tiub atau jaket bertetulang Kevlar-di sekeliling pemasangan berbilang-gentian untuk bertahan dengan beban remuk, pendedahan tikus dan persekitaran-getaran tinggi. Kabel batang MPO standard menggunakan binaan-sarung berganda yang lebih ringan yang dioptimumkan untuk laluan pusat data terkawal-iklim yang bersih. Memilih antara mereka bergantung pada tempat kabel akan hidup, berapa banyak penderaan fizikal yang akan dihadapinya dan sama ada belanjawan pautan anda boleh menyerap kehilangan sisipan yang lebih tinggi sedikit daripada pembinaan tebal reka bentuk berperisai.

Mengapa Perbandingan Ini Penting Sekarang

Arkitek pusat data biasa membuat panggilan mudah: kabel batang untuk larian tulang belakang, kord tampal untuk lompat pendek di dalam kabinet. Perbezaan itu masih dipegang, tetapi persekitaran fizikal di sekitar infrastruktur gentian telah berubah. Penggunaan tepi mendorong pemasangan MPO ke lantai kilang, bilik kawalan perlombongan dan tempat perlindungan 5G luar di mana kabel batang standard akan gagal dalam beberapa bulan. Sementara itu, pengendali skala besar yang membungkus beribu-ribu pautan 400G dan 800G ke dalam dewan tunggal memerlukan setiap persepuluh dB yang mereka boleh jimat - yang bermaksud memberi perhatian yang teliti sama ada jaket berperisai menambah pengecilan yang tidak perlu pada laluan yang dilindungi.

Soalan kejuruteraan sebenar bukanlah kabel mana yang "lebih baik." Ia adalah kabel yang sepadan dengan permintaan mekanikal dan optik bagi segmen pautan tertentu.

Di mana Setiap Jenis Kabel Kepunyaan

Sebelum membandingkan spesifikasi, ia membantu untuk memikirkan dari segi senario penggunaan. Persekitaran kabel - bukan senarai cirinya - harus mendorong setiap keputusan pemilihan. Setiap senario di bawah juga menandakan faktor mekanikal dan optik yang perlu anda timbang, jadi logik penilaian dibina dalam konteks dan bukannya duduk dalam senarai semak yang berasingan.

Di dalam kabinet pusat data terkawal-iklim, kabel batang MPO standard adalah pilihan yang betul. Persekitaran bersih, suhu-stabil dan dilindungi secara fizikal. Kabel di sini hanya menghadapi beban tegangan sederhana semasa pemasangan, tekanan sisi sekali-sekala daripada kabel bersebelahan dan getaran daripada HVAC. Jaket dwi-jaket - benang aramid dalam ditambah dengan sarung luar berkadar LSZH atau plenum-- mengendalikan semua itu dengan selesa sambil memenuhi keperluan mekanikal IEC 60794 dan TIA-568. Menggunakan kabel berperisai dalam tetapan ini menambahkan kos, berat dan diameter tanpa memberikan peningkatan kebolehpercayaan yang bermakna. Kabel batang dengan gentian 24 atau 48 dengan cekap menyambungkan tulang belakang-ke-lapisan suis daun menggunakan optik QSFP28 atau QSFP-DD, dan diameter luarnya yang lebih kecil 3.0 mm terus menghalakan melalui dulang pengurusan kabel berketumpatan tinggi dengan mudah.

Tulang belakang antara-baris berjalan di bawah lantai bertingkat memerlukan lebih banyak pemikiran. Kemudahan moden dengan dulang kabel bertutup boleh bergantung pada batang standard. Tetapi bangunan lama dengan laluan terbuka di bawah jubin lantai yang dinaikkan menceritakan kisah berbeza - trafik pejalan kaki, kereta bergolek dan aktiviti tikus sekali-sekala semuanya menimbulkan bahaya remuk dan lelasan yang tidak pernah direka bentuk untuk dikendalikan oleh-binaan sarung berganda. Jika anda telah mendokumenkan insiden perosak atau laluan anda dikongsi dengan peralatan berat, itu sahaja mewajarkan pemasangan MPO berperisai pada segmen tulang belakang. Titik keputusan di sini adalah mudah: periksa laluan, nilai ancaman mekanikal yang realistik dan biarkan bukti fizikal membimbing anda.

Persekitaran industri dan pinggiran meninggalkan sedikit ruang untuk perdebatan. Lantai kilang tertakluk kepada getaran berterusan daripada mesin. Bilik kawalan perlombongan memperkenalkan pencemaran zarah dan suhu yang melampau. Kabinet 5G luar kitaran melalui keadaan beku-dan pendedahan UV. Penggunaan medan tentera menggabungkan semua perkara di atas dengan risiko impak. Dalam tetapan ini, julat kendalian berkadar kabel batang standard dari −20 darjah hingga +60 darjah dan rintangan penghancuran kira-kira 100–200 N adalah tidak mencukupi. Kord tampalan MPO berperisai, dinilai daripada −40 darjah hingga +75 darjah dan mampu menahan lebih 1,000 N daya penghancur sisi, bukanlah peningkatan premium di sini - ia adalah keperluan garis dasar. Jika pautan anda berjalan melalui mana-mana ruang yang tidak mempunyai perlindungan pusat data tradisional, pilihan berperisai mengalih keluar mod kegagalan yang tidak dapat dihapuskan sepenuhnya oleh pengurusan kabel yang teliti.

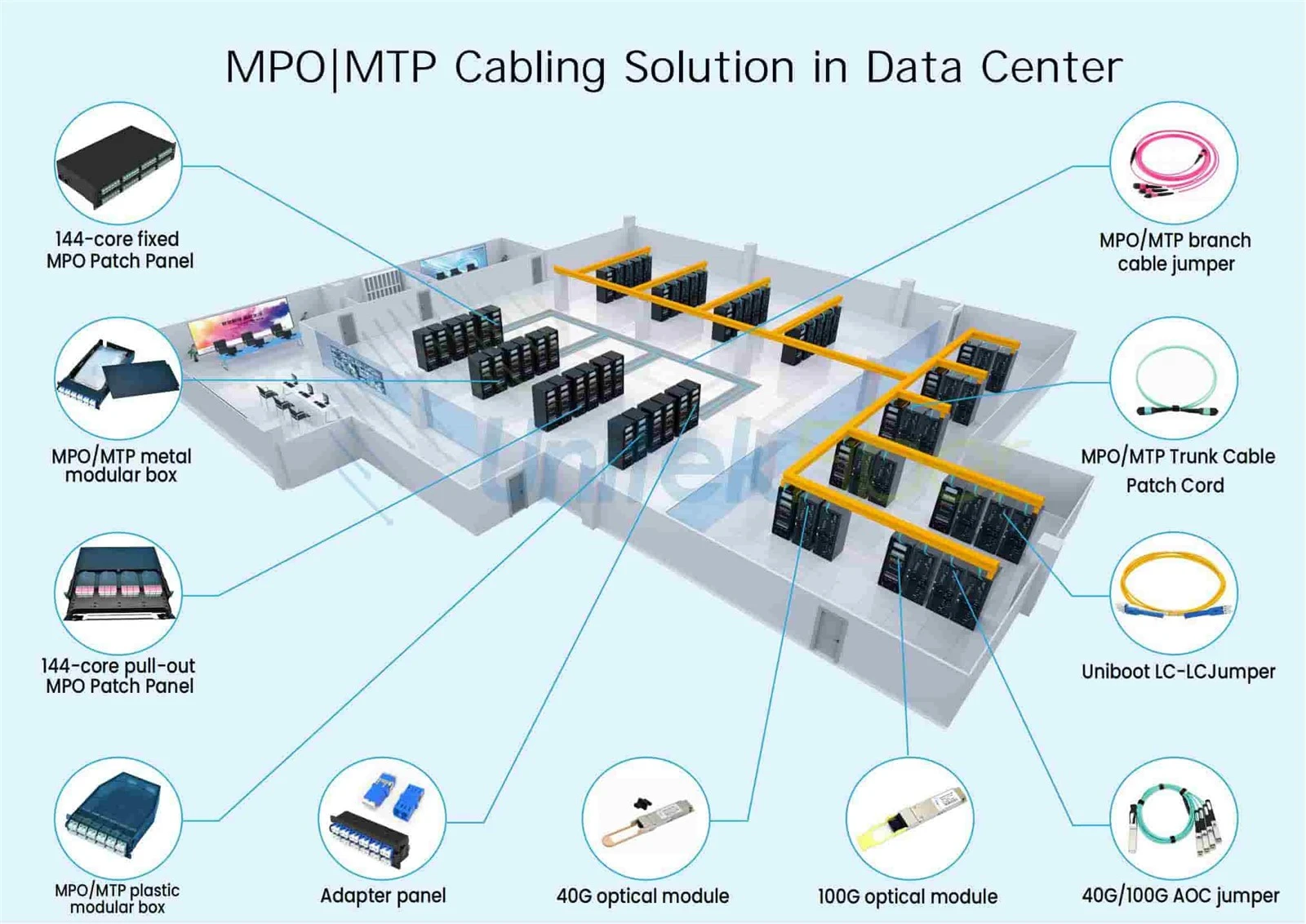

Palang pendek-sambungkan tampalan dalam kabinet - biasanya di bawah dua meter antara kaset, panel penyesuai dan transceiver - mengutamakan standardKord tampalan berbilang mod MTP/MPO. Persekitaran tertutup sepenuhnya, kabel hampir tidak dikendalikan selepas pemasangan awal, dan fleksibiliti lebih penting daripada rintangan penghancuran. Kekakuan berperisai sebenarnya boleh menjejaskan anda dalam kepungan yang ketat di mana jejari selekoh adalah premium.

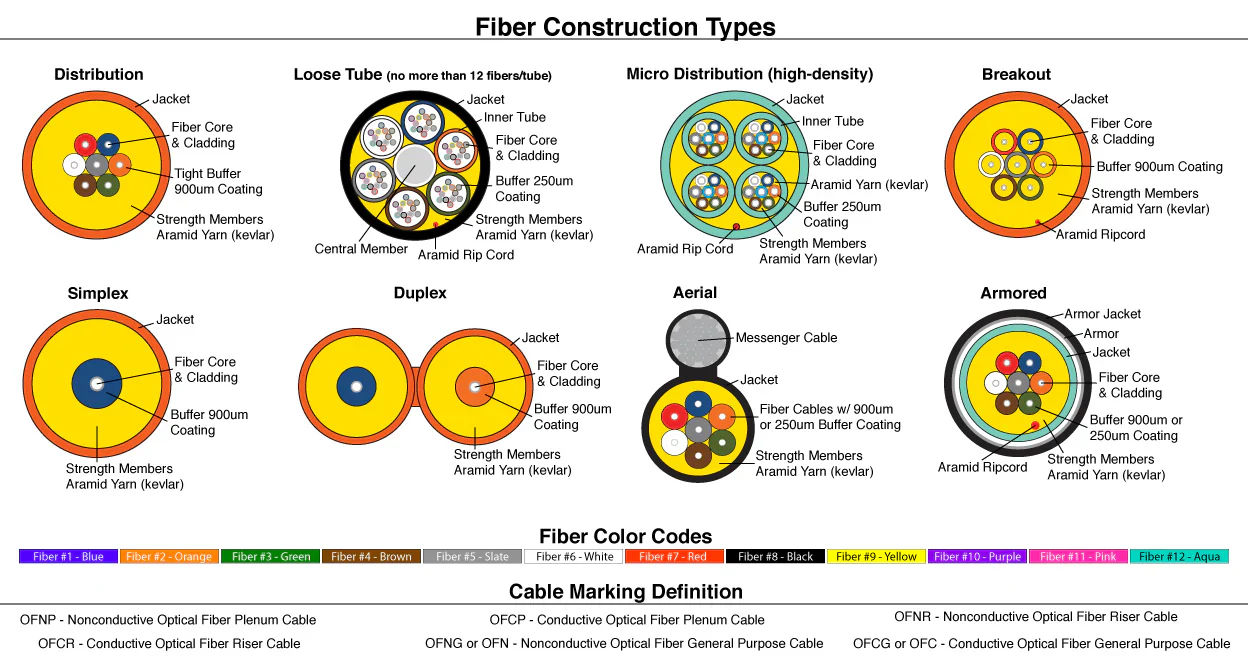

Apa Sebenarnya Di Dalam Setiap Kabel

Kabel batang MPO standard biasanya menggabungkan 12 hingga 144 gentian di dalam jaket dwi-lapisannya. TheKord tampal gentian MTP/MPO OM3dalam bentuk piawai berukuran kira-kira 3.0 mm diameter luar. Kedua-dua hujung adalah kilang-ditamatkan dengan ketepatan-ferrules MT yang digilap - 8, 12, atau 24 gentian setiap penyambung - dan setiap pemasangan dihantar dengan laporan ujian individu yang menunjukkan kehilangan sisipan setiap saluran. Pembinaannya sengaja minimum: hanya perlindungan yang cukup untuk laluan dalaman terkawal, yang mengekalkan berat badan rendah dan memudahkan pengendalian dalam dulang kabel padat.

Kord tampalan MPO/MTP berperisai memperkenalkan tiub keluli beralun atau perisai aluminium yang saling mengunci antara berkas gentian dan jaket luar. Sesetengah reka bentuk melapisi benang aramid di atas anggota kekuatan keluli, menolak rintangan penghancuran kepada kira-kira sepuluh kali ganda daripada pembinaan standard. Ini meningkatkan diameter luar kepada 4.0–5.0 mm dan menambah berat. Walau bagaimanapun, reka bentuk perisai moden kekal sangat fleksibel. Kord MPO berperisai kejuruteraan-dengan baik boleh mencapai jejari selekoh minimum sekitar 50 mm, yang boleh digunakan dalam kebanyakan persekitaran kabel berstruktur. Pembeza pembuatan utama ialah sama ada lapisan penimbal terletak di antara perisai dan reben gentian - tanpanya, perisai tegar boleh menekan gentian pada titik lentur dan memperkenalkan kehilangan lenturan-mikro yang tidak akan muncul dalam ujian-kehilangan pemasukan kabel lurus.

Adakah Perisai Kos Anda Isyarat?

Jaket berperisai itu sendiri tidak secara langsung meningkatkan kehilangan sisipan pada antara muka penyambung. Kehilangan sisipan bergantung pada geometri ferrule, penjajaran gentian dan-kualiti pengilat muka - akhir, bukan pada apa yang dililit pada badan kabel. Penyambung MTP-kehilangan rendah pada pemasangan berperisai masih mencecah 0.15–0.25 dB setiap pasangan yang dipadankan apabila dihasilkan dengan betul, sama dengan penyambung yang sama pada batang standard. Pada panjang gelombang 400G SR4, kedua-dua jenis kabel yang menggunakan gred penyambung setara memberikan kehilangan fungsi yang serupa - biasanya 0.15–0.35 dB untuk pemasangan OM4 berbilang mod.

Di mana perisai boleh memperkenalkan penalti ialah -lentur mikro. Jika tiub keluli dihasilkan dengan buruk atau kabel dialihkan dengan bengkokan lebih ketat daripada minimum yang ditetapkan, perisai itu memampatkan pada reben gentian dan pengecilan bengkok mikro-merayap masuk. Ini ialah isu kualiti pembuatan dan isu disiplin pemasangan, bukan sifat sedia ada pembinaan berperisai. Apabila menilai kord MPO berperisai, sentiasa minta -data ujian pengecilan lenturan - bukan sahaja sisipan statik-sijil kehilangan. Mana-mana vendor yang hanya menyediakan nombor-kehilangan kabel lurus mungkin menyembunyikan masalah-mikro. Untuk pemahaman yang lebih mendalam tentang cara gred gentian mempengaruhi belanjawan kerugian,Perbandingan gentian berbilang mod OM1 hingga OM5menyediakan konteks yang berguna pada lebar jalur modal dan ciri pengecilan merentas kelas gentian yang berbeza.

Ini juga bermakna bahawa untuk mana-mana segmen pautan yang bajet kehilangan optikal anda adalah ketat - seperti jangkauan 400G SR4 yang panjang yang menghampiri had OM4 100-meter - anda harus mengambil kira risiko pengecilan lenturan kabel berperisai jika laluan penghalaan termasuk selekoh ketat. Jika laluannya lurus dan luas, perisai tidak akan membebankan anda secara optikal. Jika laluan memaksa kabel melalui beberapa sudut yang ketat, fleksibiliti sedia ada kabel standard sebenarnya boleh memberikan jumlah kehilangan pautan yang lebih rendah dalam amalan.

Perlindungan Mekanikal secara Terperinci

Kabel batang MPO standard mengendalikan tegasan yang terdapat dalam persekitaran pengkabelan berstruktur: beban tegangan sederhana semasa tarikan pemasangan, tekanan sisi daripada berkas kabel dalam dulang kongsi dan-getaran tahap rendah daripada sistem binaan. Reka bentuk sarung-berganda, diperkukuh dengan benang aramid, memenuhi keperluan mekanikal IEC 60794 dan TIA-568 untuk kabel premis dalaman. Ini bukan kabel rapuh - ia hanya direka bentuk untuk keadaan yang sebenarnya akan mereka hadapi dalam kemudahan yang diurus dengan baik.

Perhimpunan berperisai menangani profil ancaman yang berbeza. Lapisan keluli atau aluminium menahan daya penghancuran yang akan mengubah bentuk sarung standard secara kekal. Kerusi berguling di atas-persekitaran lantai yang dinaikkan, kereta berat di gudang, gigi tikus di kemudahan yang kawalan perosak tidak sempurna - ini bukan risiko teori; ia adalah mod kegagalan yang didokumenkan yang sering dihadapi oleh pasukan penyelenggaraan gentian. Sesetengah reka bentuk MPO berperisai menahan lebih 1,000 N daya penghancur sisi, lima hingga sepuluh kali ganda kapasiti pembinaan standard. Julat suhu lanjutan (−40 darjah hingga +75 darjah berbanding −20 darjah hingga +60 darjah untuk batang dalaman biasa) membezakan lagi kedua-duanya untuk sebarang penempatan di luar iklim-ruang terkawal.

Apabila menilai sama ada segmen tertentu memerlukan perisai, kira faktor risiko fizikal di sepanjang laluan sebenar kabel: pendedahan kepada remuk atau hentaman, aktiviti tikus atau perosak yang didokumenkan, lawatan suhu atau kelembapan melebihi norma dalaman, dan sama ada daya penghalaan membengkok lebih ketat daripada 50 mm. Dua atau lebih daripada faktor ini pada segmen laluan tunggal menjadikan kes yang kukuh untuk pembinaan berperisai. Jika laluan tertutup sepenuhnya, iklim-terkawal dan bebas daripada bahaya mekanikal, kabel batang standard memberikan prestasi optik yang sama dengan pukal dan kos yang lebih rendah.

Polariti dan Keserasian

Kedua-dua pemasangan MPO berperisai dan standard mengikut kaedah kekutuban TIA-568 - Jenis A (lurus-laluan), Jenis B (terbalik) dan Jenis C (sepasang-flip) yang sama. Lapisan perisai tidak menjejaskan penjajaran pin, konfigurasi jantina atau kebolehoperasian penyambung. Kord MPO-12 berperisai wanita dipadankan dengan panel penyesuai MPO-12 standard lelaki tanpa sebarang isu keserasian, dan anda boleh dengan bebas mencampurkan segmen berperisai dan standard dalam pautan yang sama asalkan padanan kiraan gentian, jenis kekutuban dan gred penyambung.

Satu pertimbangan praktikal yang perlu diberi perhatian: kerana kabel berperisai lebih kaku, rancang orientasi penyambung dengan berhati-hati dalam kepungan yang ketat. Kekunci-sehingga kekunci-bawah mengawan dalam padat pendudukPanel penyesuai gentian optik MPO/MTPmungkin memerlukan pelepasan tambahan apabila perisai kabel menghalang selekoh ketat yang mudah dikendalikan oleh kord standard. Ini bukan masalah keserasian - ia ialah butiran perancangan pengurusan kabel yang boleh menjimatkan kekecewaan yang ketara semasa pemasangan jika ditangani pada lukisan ketinggian rak sebelum kabel tiba di tapak.

Untuk aplikasi pelarian di mana batang MPO menyuap ke dalam sambungan dupleks individu,Kabel abah MTP/MPO ke SC atau LCmenyediakan peralihan, dan penilaian standard-vs-perisai yang sama digunakan pada segmen pecahan berdasarkan persekitaran fizikalnya.
