OM3 dan OM4 kedua-duanya ialah gentian berbilang mod laser 50/125µm-yang dioptimumkan. OM4 menawarkan lebar jalur modal yang lebih tinggi (4700 MHz·km vs 2000 MHz·km) dan jangkauan yang lebih panjang. Jika larian 10GbE anda kekal di bawah 300 meter, OM3 berfungsi dengan baik. Merancang pautan 40G atau 100G yang menjangkau melebihi 100 meter? OM4 bernilai premium yang sederhana.
Rangka Kerja Keputusan Sebenar
Sebelum menyelami spesifikasi, berikut adalah logik yang kami pelajari apabila mereka bertanya "OM3 atau OM4?"
- 10GbE, berjalan di bawah 300m, perkara bajet:OM3. Tiada perbezaan prestasi pada kelajuan dan jarak ini.
- 10GbE, berjalan antara 300-550m:OM4. Ini adalah satu-satunya peringkat kelajuan di mana jangkauan lanjutan OM4 sebenarnya penting untuk 10G.
- 40GbE atau 100GbE, berjalan di bawah 100m:Sama ada berfungsi. OM3 menjimatkan kos; OM4 menambah margin.
- 40GbE atau 100GbE, berjalan 100-150m:OM4. OM3 tidak akan menjadikannya boleh dipercayai.
- Sebarang aplikasi multimod melebihi 500m:Berhenti membandingkan OM3 dan OM4. Anda memerlukan gentian mod-tunggal.
Itu meliputi mungkin 90% daripada keputusan. Selebihnya artikel ini menerangkan sebab pemotongan ini wujud dan tempat kes tepi menjadi rumit.
Apa Sebenarnya Perbezaan Antara OM3 dan OM4
Kedua-dua gentian berkongsi teras 50µm yang sama, pelapisan 125µm yang sama, jaket aqua yang sama (biasanya), dan keserasian penyambung yang sama. Ia dihasilkan mengikut piawaian ISO 11801 dan dioptimumkan untuk laser VCSEL 850nm. Dari luar, mereka sama.
Perbezaannya adalah di dalam: seberapa ketat kecerunan indeks biasan dikawal semasa pembuatan. Toleransi OM4 yang lebih ketat mengurangkan penyebaran mod-sebaran masa antara laluan cahaya yang berbeza yang melalui gentian. Penyerakan yang kurang bermakna lebar jalur modal berkesan (EMB): 4700 MHz·km untuk OM4 berbanding 2000 MHz·km untuk OM3.
Nombor lebar jalur itu diterjemahkan terus ke dalam jarak yang disokong pada kelajuan tertentu. Jalur lebar yang lebih tinggi=jangkauan lebih lama sebelum kualiti isyarat merosot.
Had Jarak Mengikut Kelajuan: Nombor Yang Penting
Di sinilah kebanyakan artikel menjadi ceroboh. Mereka akan memberitahu anda "OM3 melakukan 100m pada 100G, OM4 mencapai 150m" dan biarkan di sana. Tetapi 100 Gigabit Ethernet bukanlah satu perkara-ianya berbilang standard lapisan fizikal dengan keperluan gentian yang berbeza.
1 Gigabit dan 10 Gigabit Ethernet
Pada 1GbE (1000BASE-SX), kedua-dua OM3 dan OM4 mencapai 1000 meter. Tiada perbezaan yang bermakna.
Pada 10GbE (10GBASE-SR), jurang itu terbuka:
- OM3: 300 meter
- OM4: 400 meter (spek standard), sehingga 550 meter dengan-gentian berkualiti tinggi dan sambungan bersih
Kebanyakan larian 10GbE perusahaan jatuh jauh di bawah 300 meter, jadi OM3 mengendalikannya tanpa masalah. Zon 300-400m adalah tempat OM4 benar-benar memperolehnya pada kelajuan ini.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE menggunakan optik selari: empat lorong 10G dihantar melalui empat gentian dalam setiap arah, memerlukan 8 gentianSambungan MTP/MPO.
- OM3: 100 meter
- OM4: 150 meter
100 Gigabit Ethernet: Dua Haiwan Berbeza
Di sinilah kekeliruan berlaku. "100G multimode" boleh bermaksud dua perkara yang sangat berbeza:
100GBASE-SR4menggunakan empat lorong pada 25Gbps setiap satu, memerlukan 8-penyambung gentian MPO (antara muka fizikal yang sama seperti 40GBASE-SR4). Had jarak:
- OM3: 70 meter
- OM4: 100 meter
100GBASE-SR10menggunakan sepuluh lorong pada 10Gbps setiap satu, memerlukan penyambung MPO 24 gentian. Had jarak:
- OM3: 100 meter
- OM4: 150 meter
SR4 jauh lebih biasa dalam penggunaan semasa kerana ia menggunakan kurang gentian dan sejajar dengan faktor bentuk transceiver QSFP28. SR10 wujud tetapi melihat penggunaan terhad. Apabila seseorang menyebut "100G melalui berbilang mod," mereka hampir selalu bermaksud SR4-yang bermaksud OM3 maksima pada 70 meter, bukan 100.
Kami telah melihat pelanggan spec OM3 untuk pautan 100G dengan mengandaikan jangkauan 100-meter, kemudian mendapati larian 85 meter mereka tidak akan mengesahkan. Jika anda menggunakan 100GBASE-SR4, anggap 70 meter sebagai siling OM3 dan rancang dengan sewajarnya.
Kesilapan Yang Selalu Kita Nampak
Pelanggan menderita kerana OM3 vs OM4 apabila isu sebenar adalah sesuatu yang lain sepenuhnya.
Mengikut pengalaman kami, gred gentian jarang menyebabkan masalah penggunaan. Apa yang menyebabkan masalah:
- Kekutuban MPO tidak sepadan.Kaedah A, B atau C? Polariti yang salah membunuh pautan tanpa mengira jenis gentian.
- Penyambung kotor.Setitik habuk pada ferrule MPO menyebabkan lebih banyak kehilangan daripada perbezaan antara spesifikasi pengecilan OM3 dan OM4.
- Mencampur jenis gentian secara tidak sengaja.Seseorang menampal kord OM3 ke dalam batang OM4, atau lebih teruk lagi, menyambungkan gentian 50µm kepada infrastruktur OM1 62.5µm lama. Ketakpadanan teras (bukan gred) menyebabkan kehilangan 3-4 dB.
- Ketidakpadanan kelajuan transceiver/gentian.Memalamkan transceiver 10G-sahaja ke dalam pautan yang direka untuk optik selari 40G, kemudian tertanya-tanya mengapa ia tidak berfungsi.
Jika anda membuat binaan baharu, pilih satu gred gentian dan standardkan. Kos OM4 lebih sedikit tetapi menghilangkan sebarang kebimbangan jarak jauh untuk peningkatan 40G/100G. Jika anda menambah pada infrastruktur OM3 sedia ada, kekal dengan OM3 melainkan anda pasti anda memerlukan jangkauan tambahan-pencampuran merendahkan keseluruhan laluan ke prestasi OM3.
Bila Perlu Melangkau Multimod Sepenuhnya
Berikut ialah nasihat yang kami berikan yang mungkin kelihatan berlawanan dengan intuisi untuk pembekal gentian: kadangkala jawapannya bukan OM3 atau OM4. Ia adalah mod-tunggal.
Gentian berbilang mod wujud kerana ia lebih murah untuk ditamatkan dan mengikut sejarah memerlukan transceiver yang lebih murah. Tetapi jurang kos itu telah mengecilkan. 10G tunggal-modul SFP+ kini kos hanya sedikit lebih tinggi daripada setara multimod. Dan mod tunggal-memberi anda:
- Jarak diukur dalam kilometer, bukan meter
- Laluan naik taraf yang jelas kepada 25G, 40G, 100G, 400G tanpa kekangan jarak
- Tiada kekeliruan OM3/OM4/OM5-mod tunggal-OS2 hanya berfungsi
Jika bangunan anda-ke-bangunan berjalan melebihi 300 meter, atau jika anda memasang tulang belakang kampus baharu yang perlu bertahan 15+ tahun, mod-tunggal selalunya lebih masuk akal daripada cuba meregangkan multimod ke hadnya. Kos transceiver yang lebih tinggi sedikit memberi anda fleksibiliti yang tidak dapat dipadankan oleh multimod.

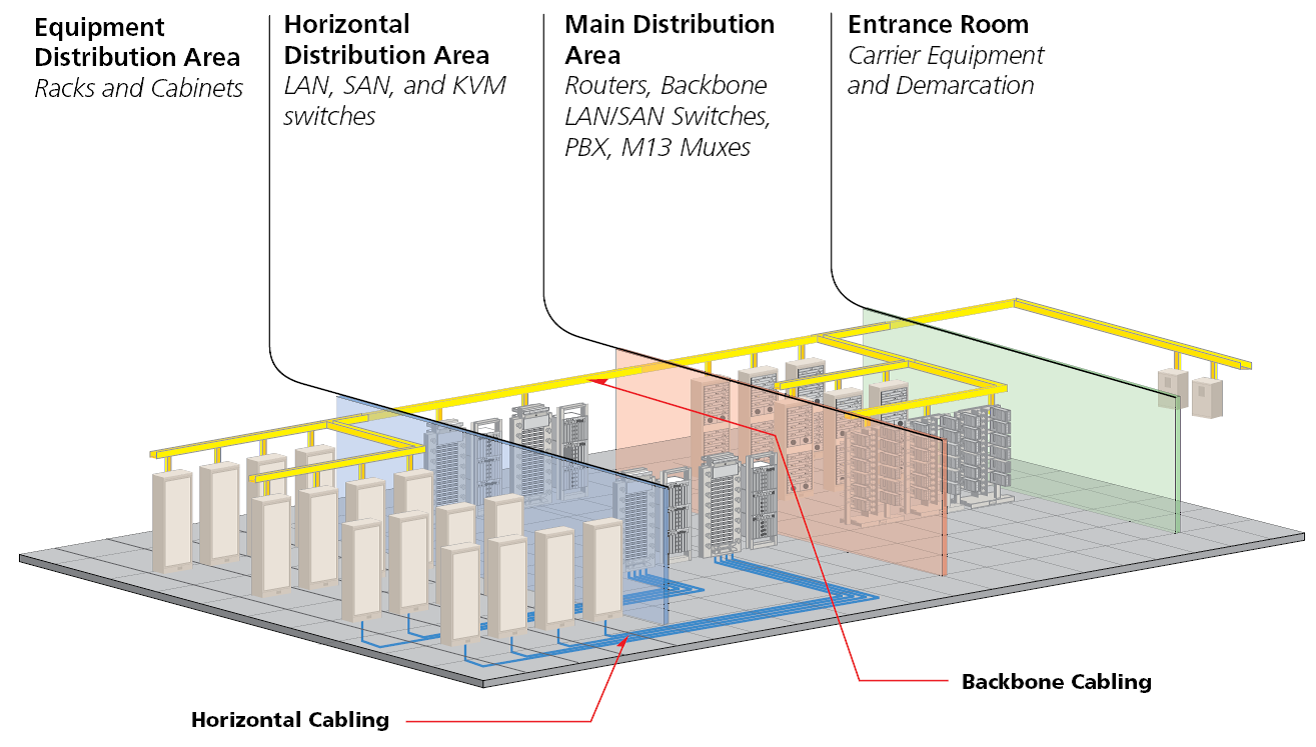

Walau bagaimanapun, untuk sambungan tulang belakang-daun pusat data, pelayan-ke-tukar pautan dan kebanyakan-bangunan intra, multimod kekal kos-berkesan dan praktikal. Cuma jangan paksa tempat yang tidak sesuai.
Pengecilan: Kebimbangan Sekunder
Gentian OM3 menentukan pengecilan maksimum 3.5 dB/km pada 850nm. OM4 menambah baik ini kepada 3.0 dB/km. Perbezaan 0.5 dB/km kedengaran bermakna, tetapi pada jarak berbilang mod biasa (di bawah 300 meter), ia diterjemahkan kepada pecahan desibel-kurang daripada variasi yang anda akan lihat di antara pasangan penyambung.
Pengecilan lebih penting untuk pengiraan belanjawan pautan dalam pemasangan marginal. Jika anda menolak OM3 menghampiri had 300-meter pada 10GbE dengan berbilang titik tampalan, setiap pecahan dB dikira. Tetapi untuk kebanyakan penggunaan standard, perbezaan lebar jalur/jarak antara OM3 dan OM4 adalah lebih relevan dengan keputusan daripada pengecilan.
Mengenalpasti Fiber dalam Pemasangan Sedia Ada

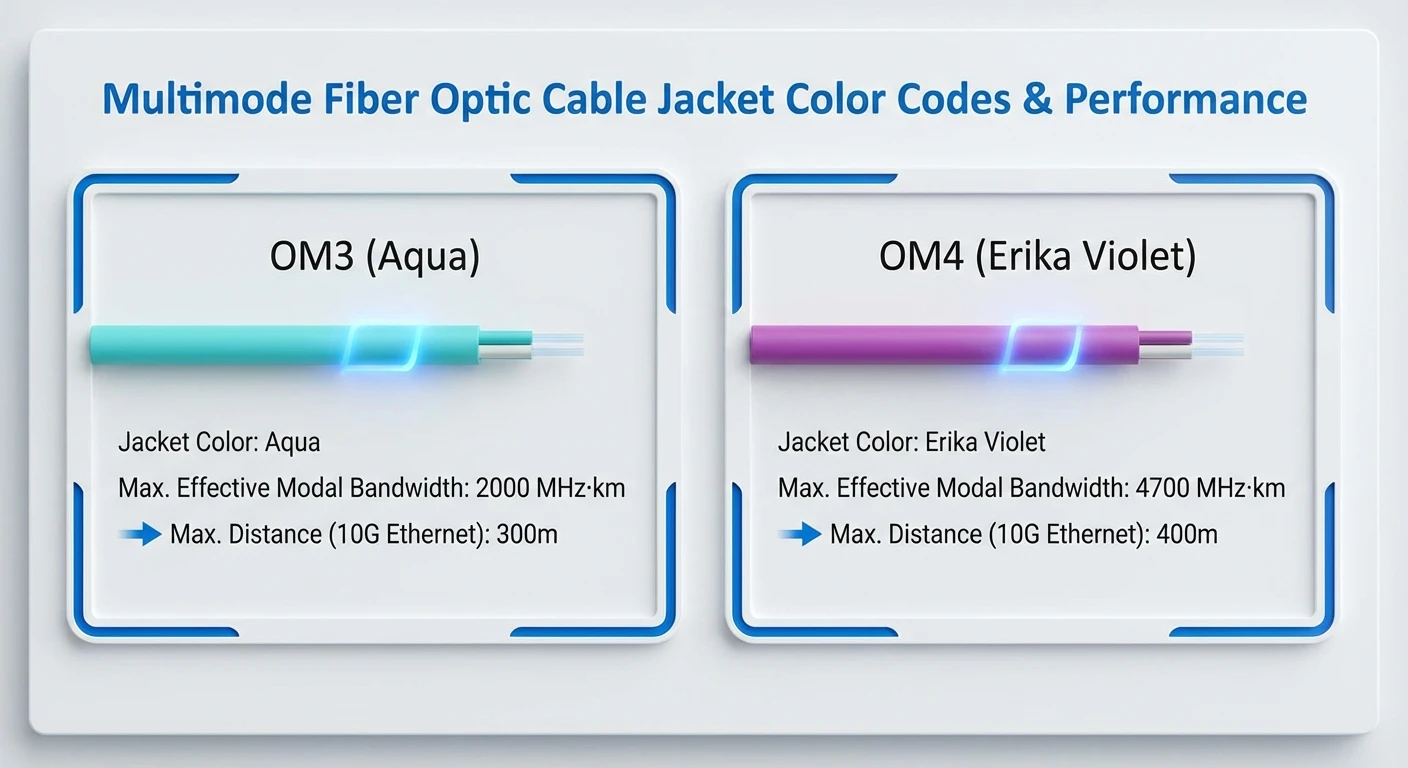

Versi pantas: OM3 dan OM4 kedua-duanya secara tradisional menggunakan jaket aqua. Sesetengah pengeluar kini menggunakan "Erika Violet" (warna ungu-magenta) khusus untuk OM4, tetapi penggunaan tidak konsisten-terutamanya di Amerika Utara di mana banyak OM4 masih dihantar dalam aqua.
Jika anda perlu mengenal pasti kabel tidak berlabel: semak tanda bercetak pada jaket (pengilang mencetak jenis gentian pada selang masa yang tetap), atau tarik dokumentasi. Warna visual sahaja tidak boleh dipercayai melainkan anda tahu pemasang mengikuti konvensyen ungu.
Bagaimana dengan OM5?
OM5 (gentian berbilang mod jalur lebar) menyokong pemultipleksan pembahagian panjang gelombang gelombang pendek merentas 850-953nm. Ia membolehkan lebar jalur agregat yang lebih tinggi dengan menjalankan berbilang panjang gelombang pada pasangan gentian yang sama-berguna untuk aplikasi 100G dan 400G menggunakan optik SWDM.
Untuk kebanyakan penggunaan semasa, OM5 adalah berlebihan. Ia serasi ke belakang dengan OM3/OM4 pada 850nm standard, jadi ia berfungsi sebagai pilihan kalis-masa hadapan jika penggunaan SWDM berkembang. Tetapi hari ini, keputusan praktikal kekal OM3 vs OM4. Kami tidak menolak OM5 melainkan pelanggan mempunyai keperluan SWDM khusus.
Realiti Kos
OM4 menetapkan harga premium berbanding OM3, tetapi jurangnya tidak dramatik untuk kord tampalan dan pemasangan pendek-kadangkala hanya beberapa peratus perbezaan. Premium lebih ketara pada kabel batang panjang dan pesanan kuantiti-yang besar.
Di mana pengiraan kos menjadi menarik: jika jangkauan lanjutan OM4 menghapuskan keperluan untuk bingkai pengedaran perantaraan atau membenarkan penyatuan dua bilik peralatan menjadi satu, premium kabel membayar sendiri berkali-kali ganda. Sebaliknya, jika semua larian anda sesuai dengan selesa dalam had OM3, membayar tambahan untuk keupayaan yang tidak digunakan adalah tidak masuk akal.
Kami biasanya mengesyorkan: binaan pusat data baharu menyeragamkan pada OM4; infrastruktur OM3 sedia ada kekal OM3 melainkan pautan tertentu memerlukan capaian yang lebih lama; bajet-projek terhad dengan larian sub-100m boleh memilih OM3 dengan selamat.
Senario Projek Sebenar yang Kami Tempuhi
Beberapa contoh daripada perbualan pelanggan sebenar yang menggambarkan cara ini berlaku:
Senario 1: Peningkatan rangkaian gudang.Sebuah syarikat logistik perlu menyambungkan suis 10GbE baharu merentasi pusat pengedaran seluas 180,000 kaki persegi. Larian terpanjang: 140 meter. Kontraktor mereka memetik OM4 "untuk kalis-masa hadapan." Pengambilan kami: OM3 mengendalikan 10GbE pada 300 meter dengan selesa. Melainkan mereka merancang 40G/100G dalam 5 tahun akan datang (mereka tidak), OM4 menambah kos tanpa faedah. Mereka menggunakan OM3 dan menjimatkan 12% pada kabel.
Senario 2: Kain tulang belakang-daun pusat data.Penyedia colocation membina pod baharu dengan 100GBASE-SR4 antara suis tulang belakang dan daun. Larian purata: 65 meter, terpanjang: 95 meter. Mereka pada mulanya menyatakan OM3 dengan mengandaikan had "100 meter" yang mereka lihat dalam pelbagai artikel. Masalah: 100GBASE-SR4 pada OM3 maksima pada 70 meter. Larian 95 meter mereka tidak akan mengesahkan. Bertukar kepada OM4 (had 100 meter untuk SR4), masalah selesai.
Senario 3: Penggantian tulang belakang kampus.Universiti menggantikan infrastruktur OM1 yang sudah tua antara bangunan. Beberapa larian melebihi 400 meter. Mereka bertanya tentang OM4 untuk memaksimumkan jarak berbilang mod. Nasihat kami: pada 400+ meter, anda sedang melawan fizik pelbagai mod. Kos gentian OS2 mod tunggal-sedikit lebih tinggi untuk transceiver tetapi memberi mereka jangkauan berskala kilometer-dan laluan naik taraf 20-tahun. Mereka menggunakan mod tunggal-untuk pautan antara-bangunan, mengekalkan mod berbilang untuk pengedaran dalam bangunan.
Contoh-contoh ini berkongsi urutan yang sama: jawapan yang betul bergantung pada keperluan jarak sebenar dan garis masa peningkatan yang realistik, bukan senario "bagaimana jika" teori.
Nota Penyambung dan Penamatan

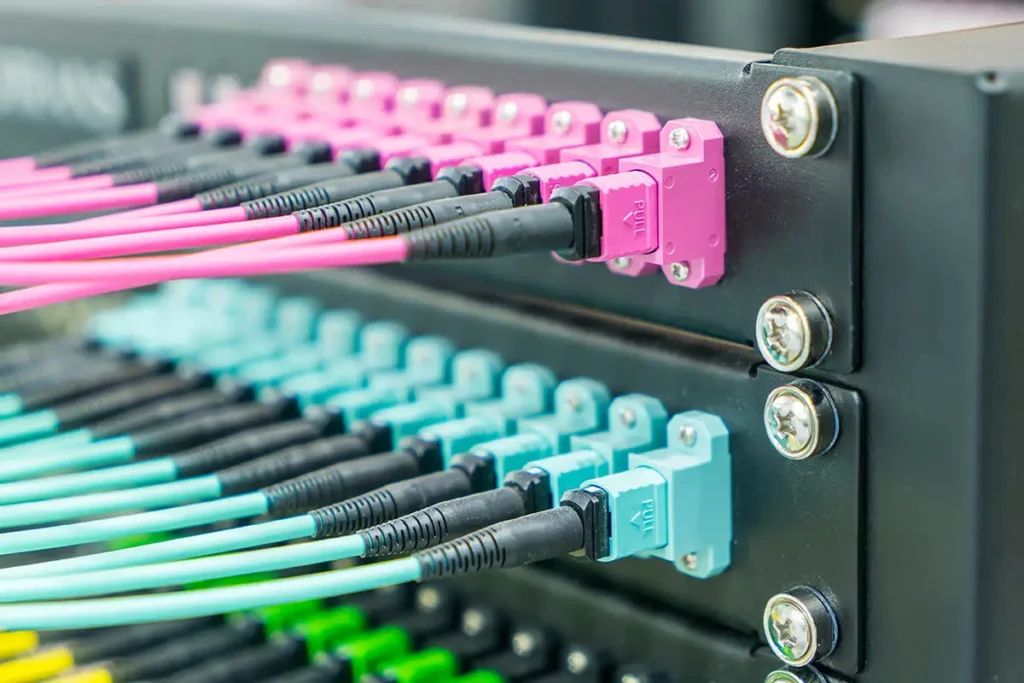

Kedua-dua OM3 dan OM4 menggunakan perkakasan penamatan yang sama.Penyambung LCmenguasai pemasangan moden untuk sambungan dupleks;Penyambung MTP/MPOmengendalikan optik selari untuk 40G dan 100G. Perhimpunan-kilang yang ditamatkan memberikan prestasi kerugian yang lebih konsisten daripada penamatan medan-jika anda menggunakan-pautan berkelajuan tinggi, pra-ditamatkanOM4 MTP trunk dan kabel breakoutmengurangkan pembolehubah pemasangan.
Satu nota praktikal: untuk optik selari 40G/100G, sahkan padanan jenis kekutuban MPO (Kaedah A, B atau C) antara kabel batang dan peralatan. Ralat kekutuban menyebabkan kegagalan pautan yang tiada kaitan dengan gred gentian.
Soalan Lazim
S: Bolehkah saya Campurkan OM3 Dan OM4 Dalam Pautan Yang Sama?
J: Ya, ia serasi secara fizikal (teras 50µm yang sama). Tetapi pautan berprestasi pada spesifikasi OM3-anda mendapat had jarak OM3 tidak kira berapa banyak OM4 dalam laluan. Satu kord tampalan OM3 dalam larian semua-OM4 mengehadkan keseluruhannya.
S: Pautan 100G Saya ialah 90 Meter. OM3 Atau OM4?
J: Jika 100GBASE-SR4 (yang biasa), OM3 hanya menyokong 70 meter. Anda memerlukan OM4. Jika entah bagaimana anda menggunakan 100GBASE-SR10, OM3 mencapai 100 meter-tetapi SR10 jarang berlaku. Anggap SR4 melainkan anda tahu sebaliknya.
S: Patutkah saya Menggantikan Infrastruktur OM3 yang Berfungsi Dengan OM4?
A: Biasanya tidak. Jika OM3 memenuhi keperluan kelajuan dan jarak semasa anda, penggantian menambah kos tanpa faedah. Pertimbangkan OM4 untuk penambahan baharu atau apabila menaik taraf kepada kelajuan di mana had OM3 menjadi mengekang.
S: Apakah Perbezaan Harga Sebenar?
J: Untuk kord tampalan: minimum, selalunya di bawah 10%. Untuk kabel batang: OM4 berjalan kira-kira 15-30% lebih tinggi bergantung pada panjang dan kiraan gentian. Peratusan adalah kurang penting daripada sama ada keupayaan jangkauan tambahan mempunyai nilai praktikal untuk penggunaan anda.
S: Adakah OM4 Memerlukan Transceiver Berbeza?
J: Tidak. Pemancar tidak mengetahui atau mengambil berat tentang gred gentian-mereka menghantar dan menerima cahaya 850nm tanpa mengira. Jenis gentian menentukan sejauh mana cahaya itu bergerak dengan pasti, bukan transceiver yang anda gunakan.
Bottom Line
OM3 kekal sebagai pilihan kukuh untuk penggunaan 10GbE dalam jarak 300 meter-yang meliputi kebanyakan senario LAN perusahaan. OM4 mewajarkan premiumnya apabila anda menggunakan pautan 40G/100G, apabila larian melebihi had jarak OM3, atau apabila anda mahu ruang kepala untuk peningkatan kelajuan masa hadapan tanpa pengkabelan semula.
Kesilapan yang lebih besar bukanlah memilih gred yang salah. Mereka memaksa berbilang mod di mana mod tunggal-lebih masuk akal, mencampurkan jenis gentian yang tidak serasi atau mengabaikan kekutuban MPO dalam penggunaan optik selari. Lakukan perkara yang betul dan keputusan OM3/OM4 menjadi mudah.
