MPO/MTP Fiber: Perbincangan Sebenar yang Anda Perlukan Sebelum Pusat Data Anda Seterusnya Dibina

November lalu, saya mendapat panggilan daripada pelanggan di Phoenix. Mereka baru sahaja membungkus tulang belakang 100G-binaan daun-enam bulan perancangan, pengurusan kabel yang cantik, warna-mengkodkan segala-galanya. Separuh pautan naik tidak akan berunding.

Ternyata seseorang telah mengambil sekotak batang Jenis B untuk reka bentuk Jenis A. Kotak-kotak itu kelihatan sama. Nombor bahagian berbeza dengan satu digit.

Empat jam menyelesaikan masalah. Penerbangan pukul 6 pagi untuk jurutera utama mereka. Kerosakan akhir: $14,200 dalam buruh kecemasan, ditambah $1,847 untuk -tiket kapal terbang minit terakhir itu. Saya masih mempunyai tangkapan skrin invois di suatu tempat.

Itulah sebabnya saya menulis ini. Gentian MPO/MTP bukan sains roket, tetapi butirannya akan merosakkan anda jika anda tidak memberi perhatian. Dan skala penalti dengan kiraan port anda-menghancurkan satu tampung LC, anda kehilangan satu pautan. Kacau satu batang MTP, anda kehilangan dua belas.

MPO vs MTP: Mari Kita Matikan Kekeliruan Ini

Saya mendapat soalan ini sentiasa. "Adakah MTP hanya MPO yang mahal?"

Macam-macam. Tetapi itu seperti bertanya sama ada Lexus hanyalah Toyota yang mahal. Secara teknikal ya, secara praktikalnya tidak.

MPO ialah standard penyambung. IEC 61754-7, TIA-604-5-sup abjad biasa. Mana-mana kilang dengan acuan ferrule boleh memadamkan penyambung MPO.

MTP ialah jenama US Conec. Mereka mencipta format berbilang-tolak gentian-, kemudian menghabiskan beberapa dekad untuk memperhalusinya. Jejak yang sama, toleransi yang lebih ketat, bahan yang lebih baik.

Inilah perkara yang kebanyakan carta perbandingan terlepas: lupakan perdebatan plastik-berbanding-penjepit logam. Itu gangguan.

Pin panduan elips ialah keseluruhan permainan bola.

MPO standard menggunakan pin panduan bulat. Apabila anda mengaitkan dua penyambung, pin bulat boleh bergoyang sedikit dalam lengan penjajaran-mungkin mikron di sini, mikron di sana. Tak berapa nak bunyi. Tetapi lakukan itu 200 kali, dan corak haus menjadi tidak sekata. Kedudukan gentian luar mula hanyut. Kehilangan sisipan anda merayap.

Pin elips MTP? Mereka-memusatkan diri. Setiap masa. Anda boleh merasakan perbezaannya apabila anda memasukkannya ke dalam-terdapat klik pasti ini apabila tempat duduk pin, berbanding kelembutan samar yang anda dapat dengan MPO murah.

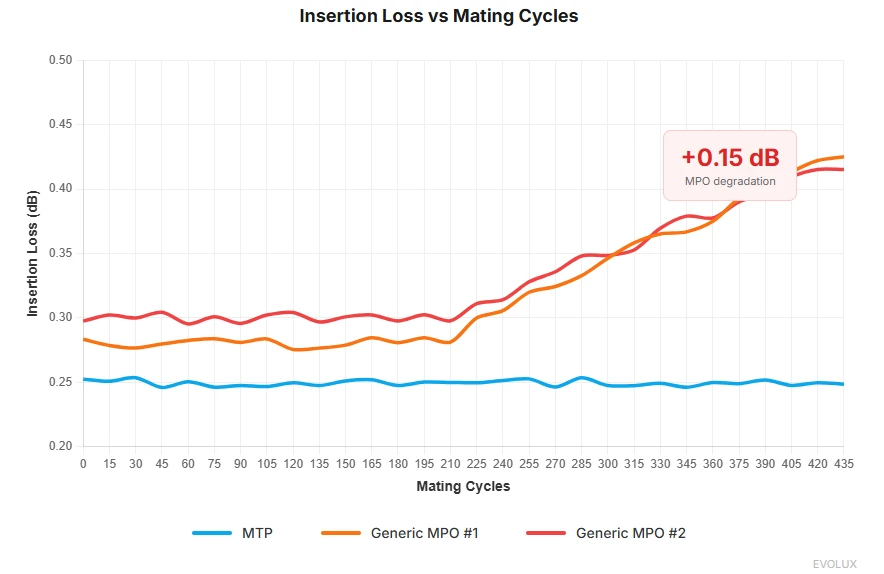

Kami menjalankan ujian penyeksaan tahun lepas: 437 kitaran mengawan pada enam sampel penyambung berbeza. Mengikut kitaran 300, dua daripada MPO generik telah menunjukkan kemerosotan 0.15 dB pada kedudukan 1 dan 12. MTP? Garis rata melalui kitaran 400.

0.15 dB itu tidak kedengaran menakutkan sehingga anda menyusun tiga titik mengawan dalam pautan 400G dengan margin sifar.

Apa Ada Dalam Perkara Ini

Pelajaran anatomi cepat, kerana memahami keberanian membantu apabila barang pecah.

Ferrule

Bayangkan bata seramik kecil dengan 12 lubang yang digerudi pada kedudukan yang tepat kepada kira-kira 1 mikron. Rambut manusia adalah 70 mikron lebar. Kita bercakap 1/70 daripada rambut.

Dalam penyambung MTP, ferrule terapung pada spring. kenapa? Kerana apabila anda menyekat dua penyambung bersama-sama, ia tidak pernah sejajar dengan sempurna. Apungan membolehkan ferrule mikro-melaraskan supaya tekanan sesentuh merebak secara sekata dan bukannya mengisar satu sudut sehingga dilupakan.

Mekanisme musim bunga itu juga adalah sebab anda tidak seharusnya mati-mencengkam penyambung MTP apabila mengawannya. Saya telah melihat teknologi mengikat mereka bersama-sama seperti mereka mengetatkan kacang lug. Keseluruhan titik apungan adalah untuk membiarkan penyambung mencari penjajarannya sendiri. Hanya tekan sehingga ia berbunyi. Selesai.

Pin Panduan

Sudah merungut tentang reka bentuk elips. Pin itu sendiri adalah aloi yang dikeraskan-boleh bertahan dengan beribu-ribu sisipan tanpa tumbuh cendawan.

Penyambung lelaki mempunyai pin. Penyambung wanita mempunyai lubang. Kedengaran jelas, tetapi saya telah melihat orang cuba mengawan lelaki-dengan-lelaki pada pukul 2 PG dalam kabinet gelap. tidak berkesan. Tanya saya bagaimana saya tahu.

Perumahan

Perumah MTP standard ialah-sekeping-polariti dan jantina ditetapkan di kilang. Anda salah memesan, anda sama ada memulangkan kabel atau membeli panel penyesuai.

Berikut adalah sesuatu yang tidak akan diberitahu oleh lembaran data kepada anda: dalam-iklim-tapak pinggir terkawal atau persekitaran industri, perumah plastik MPO murah menjadi rapuh selepas beberapa tahun. Dalam makmal ujian tekanan kami, kami telah membandingkan perumahan MTP tulen dengan tiruan generik di bawah kitaran haba yang melampau. Banyak pengeluar mengurangkan kos dengan mencampurkan bahan kitar semula yang berlebihan ke dalam acuan perumahan mereka-ini menyebabkan kemerosotan rantai molekul yang tidak dapat dilihat dengan mata kasar. Tetapi selepas ujian berbasikal haba (-40 darjah hingga +75 darjah ), rintangan keletihan selak menurun lebih 40%. Kami telah menerima penyambung "terpecah" yang dikembalikan daripada pelanggan, dan analisis teardown secara konsisten menunjukkan kerosakan bahan klasik. Itulah sebabnya kami bertegas untuk menggunakan hanya resin polyetherimide dara (PEI) berspesifikasi tinggi. Kosnya lebih tinggi di atas kertas, tetapi ia memastikan penyambung anda masih berpasangan dengan klik tajam yang sama selepas sepuluh tahun berada di pusat data.

MTP PRO membetulkan masalah kebolehkonfigurasian (lebih lanjut mengenainya kemudian), tetapi buat masa ini, ketahui sahaja: tiga kali ganda-semak spesifikasi anda sebelum membuat pesanan. Proses RMA untuk kabel batang bernilai $400 mengambil masa tiga minggu.

Polariti. Beri Perhatian Di Sini.

Saya akan menghabiskan terlalu banyak masa pada bahagian ini kerana ralat kekutuban menyumbang mungkin 60% daripada panggilan penyelesaian masalah MPO yang saya lakukan. Ia membosankan. Ia membosankan. Dan ia akan memusnahkan malam Khamis anda jika anda mengabaikannya.

Gentian dupleks adalah mudah. Tx kepada Rx, Rx kepada Tx. Seorang kanak-kanak kecil boleh memikirkannya.

Dua belas gentian dalam satu penyambung? Setiap jawatan penting. Dan terdapat tiga-TIGA-cara berbeza pengilang menyambungkan kabel ini.

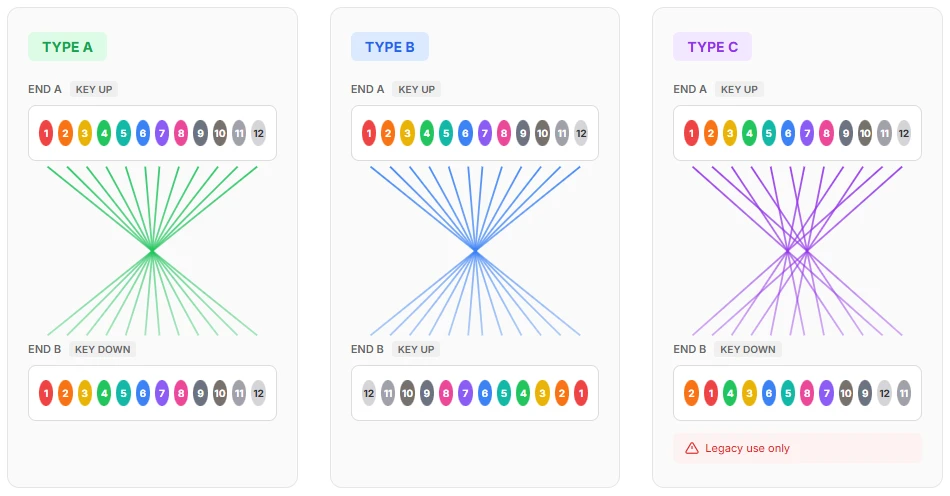

Jenis A

Ketik di satu hujung, ke bawah di hujung yang lain. Kabel secara dalaman mencerminkan susunan gentian. Kedudukan 1 pergi ke kedudukan 1, tetapi flip fizikal bermakna pasangan berbaris dengan betul untuk pecahan dupleks.

Jenis B

Kedua-dua hujung kunci. Kabel menukar pasangan bersebelahan: 1↔2, 3↔4, 5↔6 dan seterusnya. Biasa untuk transceiver SR4.

Jenis C

Saya secara peribadi membenci Jenis C. Standard termasuk ia, pasti. Tetapi dalam amalan? Ia adalah perangkap.

Jenis C melakukan sepasang flip di atas flip Jenis A. Satu-satunya masa saya melihatnya digunakan dengan betul adalah dalam konfigurasi Cisco warisan yang sangat khusus, dan walaupun begitu, teknologi yang memasangnya tidak meninggalkan dokumentasi. Kami menghabiskan dua hari terbalik-merekayasa peta kekutuban.

Nasihat saya: melainkan anda memadankan infrastruktur Jenis C sedia ada, berpura-pura ia tidak wujud. Anda akan tidur lebih lena.

Mengapa Ini Penting dalam Kehidupan Sebenar

Berikut ialah laluan daun-tulang belakang biasa:

Suis tulang belakang → Batang Jenis B → Panel tampalan MTP → Tampalan Jenis A → Suis daun

Semuanya berfungsi. Sekarang bayangkan seseorang-mungkin kontraktor, mungkin-teknologi peralihan-malam yang tergesa-gesa menukar batang Jenis B itu kepada Jenis A. Kotak kelihatan serupa. Labelnya kecil.

Apa yang berlaku? Ketersambungan separa. Serat 1-2 berfungsi. Serat 3-4 tidak. Serat 5-6 berfungsi. Dan seterusnya.

Gejala ini kelihatan seperti transceiver yang buruk. Atau penyambung yang kotor. Atau rehat serat. Anda akan membuang masa berjam-jam mengejar hantu sebelum seseorang akhirnya memecahkan pemeta kekutuban dan menemui masalah sebenar.

Sebagai pengilang, perkara yang paling menakutkan bukanlah skim pendawaian yang rumit-iaitu "ralat pengeluaran tersembunyi." Dalam dekad kami-tambahan pengalaman pembuatan, kami telah melihat apa yang berlaku apabila proses pemasangan tidak mempunyai kawalan yang betul. Mod kegagalan yang paling biasa? Ralat kekutuban daripada putaran reben gentian semasa penamatan. Tanpa pengesahan automatik, pekerja yang keletihan boleh secara tidak sengaja memutarkan reben 180 darjah-kesilapan yang tidak dapat dilihat dengan mata kasar tetapi merosakkan pautan. Laporan analisis kegagalan industri mencadangkan ini menyumbang kira-kira 1% daripada kabel dari kemudahan tanpa langkah kalis mudah. Pada barisan pengeluaran kami, kami menguatkuasakan ujian kekutuban automatik sepenuhnya-setiap kabel menjana cap jari kekutuban yang unik sebelum ia dihantar. Pengurusan kekutuban tidak seharusnya bergantung pada nasib pemasang; ia perlu dikunci di kilang melalui kalis fizikal dan pemeriksaan automatik.

Selepas mimpi ngeri itu, kami membuat peraturan yang keras: pada mana-mana penggunaan besar, kami secara rawak menarik-uji 5% daripada kabel sebelum ia dimasukkan ke dalam dulang. Sahkan pemetaan gentian sebenar, bukan pelekat. Jangan sekali-kali mempercayai label.

Pembaikan

Dokumen. Semuanya.

Sebelum anda menjalankan satu kabel, buat peta kekutuban. Hamparan, gambar rajah Visio, lakaran serbet-Saya tidak kisah. Tulis sahaja:

Jenis kabel apa pergi ke mana

Arah mana kunci menghadap pada setiap hujung

Apakah pemetaan gentian-ke-yang dijangkakan

Labelkan kedua-dua hujung setiap kabel dengan jenis kekutuban. Bukan hanya nombor bahagian-kekutuban sebenar. Saya menggunakan pita berwarna: biru untuk A, kuning untuk B. Teknologi rendah-tetapi ia berkesan.

Seorang pelanggan yang saya bekerjasama dengan mencetak kod QR yang memaut ke pangkalan data dokumentasi mereka. berlebihan? Mungkin. Tetapi mereka tidak mempunyai insiden kekutuban dalam tiga tahun.

Nota: Dua-laluan segmen ini mengekalkan kekutuban yang betul untuk pecahan 4×25G. Tukar mana-mana kabel tanpa mengira semula dan anda sedang menyelesaikan masalah pada tengah malam.

Matematik Belanjawan Rugi

Setiap pautan optik mempunyai anggaran kuasa. Pemancar mengeluarkan X dBm. Penerima memerlukan sekurang-kurangnya Y dBm. Perbezaannya ialah belanjawan kerugian anda-itulah amaun yang anda belanjakan untuk pengecilan gentian, kehilangan penyambung dan sambungan.

Pada 10G, belanjawan kerugian adalah besar. Anda boleh menggunakan penyambung sampah dan masih mempunyai margin.

Pada 100G, matematik menjadi lebih ketat.

Pada 400G, anda mengira persepuluhan dB seperti orang bakhil mengira sen.

100GBASE-Contoh SR4

IEEE memberi anda 1.9 dB jumlah kehilangan saluran untuk 100G SR4 berbanding OM4 pada 100 meter.

Mari bina pautan yang realistik:

100m OM4: 3.5 dB/km × 0.1 km=0.35 dB

Dua pasangan MTP (suis→panel, panel→tampalan)

Jika anda menggunakan MPO generik pada 0.75 dB setiap satu:

Itu bukan margin. Itulah bar ralat pada peralatan ujian anda.

Sedikit habuk pada satu hujung-muka, dan anda melebihi bajet. Satu kabel yang lebih panjang sedikit, melebihi bajet. Satu penyambung yang datang daripada syif petang Jumaat di kilang, melebihi bajet.

Pautan yang sama dengan MTP Elite pada 0.35 dB setiap satu:

Sekarang anda boleh bernafas. Debu berlaku. Suhu melayang. Umur serabut. Margin 0.85 dB itu menyerap dunia sebenar.

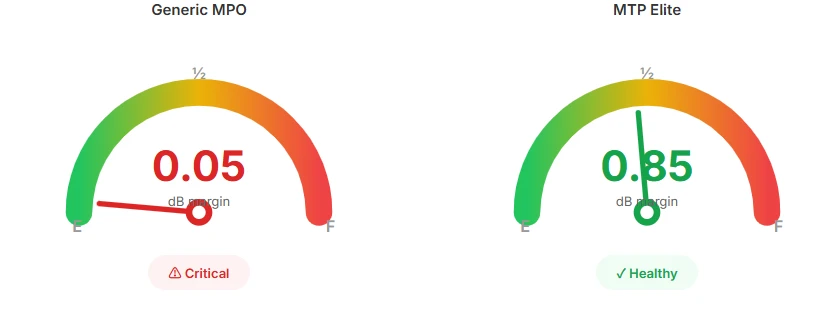

Analogi Perjalanan Jalan Raya

Fikirkan belanjawan kerugian seperti memandu merentas desa-dengan tangki minyak yang anda tidak boleh isi semula.

MPO generik memulakan anda pada separuh tangki. Perjalanan singkat? baiklah. Tetapi cuba pergi dari Phoenix ke Denver, dan anda berpeluh setiap batu, meluncur ke stesen minyak dengan asap.

MTP Elite memulakan anda sepenuhnya. Destinasi yang sama, tetapi kini anda boleh melencong, jalankan AC, jangan panik apabila anda mengalami trafik pembinaan.

Destinasi (kadar data anda) tidak berubah. Margin anda untuk kejutan.

MTP Elite vs Standard: Bila Perlu Membayar Premium

US Conec menjual dua gred:

MTP standard:Kehilangan pemasukan maks 0.50 dB. Biasa ialah sekitar 0.35 dB.

MTP Elite:Maks 0.35 dB. Biasa ialah 0.15-0.25 dB.

Kos Elite 15-30% lebih bergantung pada kiraan gentian dan vendor. Berbaloi ke?

Begini cara saya memikirkannya.

Pergi Elit apabila:

Matematik kehilangan anda meninggalkan margin kurang daripada 0.5 dB selepas semuanya dijumlahkan

Anda mempunyai tiga atau lebih mata mengawan dalam laluan

Anda sedang melakukan 400G sekarang, atau akan berada dalam masa 3 tahun

Kabel adalah infrastruktur tulang belakang yang akan berada di dinding selama sedekad

Standard adalah baik apabila:

Pautan di bawah 50m dengan hanya 1-2 mengawan

Margin selesa pada 40G atau 100G

Tampal kord yang akan anda ganti setiap tahun-mengapa perlu membayar premium untuk bahan habis pakai?

Bajet yang benar-benar ketat dan anda telah membuat pengiraan untuk membuktikan ia berkesan

Peraturan am saya: Elit untuk batang, Standard untuk tampalan.

Inilah logiknya. Batang masuk ke siling, di bawah lantai, melalui dinding. Mereka tinggal di sana selama 7-10 tahun. Itulah asas rangkaian anda-anda sama sekali tidak boleh murahkan margin kerugian untuk infrastruktur yang anda tidak akan sentuh selama sedekad.

Dari sudut ketepatan pembuatan, perbezaan antara gred Elit dan Standard bukan sekadar 0.1 dB di atas kertas. Menghasilkan penyambung gred-Elit memerlukan-penggilap hujung-super lanjutan dan penolakan sebarang ferrule dengan parameter geometri garis sempadan seperti offset puncak. Cadangan-terbawah saya kepada pelanggan: batang mestilah Elit. Sebaik sahaja penyambung batang ditanam dalam dulang kabel, titik mengawannya ditetapkan. Kord tampalan adalah cecair dan sentiasa ditukar. Jika geometri ferrule batang anda tidak sempurna, tidak kira betapa baiknya kord tampalan anda-tekanan sentuhan fizikal akan sentiasa tidak sekata. Belanjakan wang untuk komponen ketepatan yang tidak bergerak. Itulah falsafah kos yang sebenarnya masuk akal dalam pembuatan.

Tampalan? Ia adalah bahan habis pakai. Ops teknologi menarik mereka, mengubah hala mereka, memijak mereka, secara tidak sengaja menggulung kerusi di atas mereka. Purata jangka hayat mungkin enam bulan hingga setahun sebelum mereka ditukar. Membelanjakan dolar premium untuk tampalan Elite semasa menjalankan batang marginal adalah ke belakang-anda sedang menggilap tombol pintu semasa asas retak.

Satu pengecualian: jika anda menyeberang-bersambung melalui bilik-saya dalam bilik colo, pergi ke Elite di mana-mana sahaja. Anda tidak boleh mengawal kualiti kabel di bahagian lain panel lepas tangan itu.

MTP PRO: Pembaikan Lapangan Yang Sebenarnya Berfungsi

MTP tradisional mengunci polariti dan jantina di kilang. Silap order? Kembalikannya, tunggu tiga minggu, terangkan kepada pengurus projek anda mengapa jadual itu tergelincir.

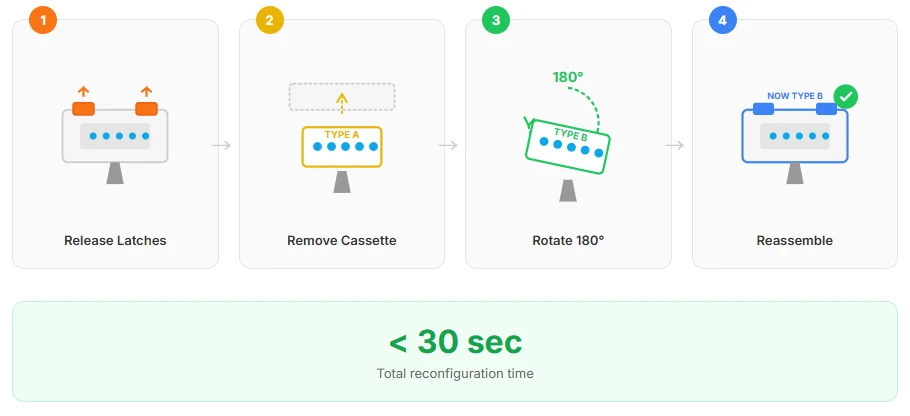

MTP PRO membolehkan anda menukar polariti (Jenis A ↔ Jenis B) dan jantina (lelaki ↔ perempuan) dalam medan. Tiada alat khas untuk kekutuban-hanya timbulkan perumahan. Pertukaran jantina memerlukan alat pengekstrakan pin, tetapi ia masih memerlukan 30 saat.

Premium adalah 20-40% berbanding MTP standard. Bunyi curam.

Tetapi mari kita lakukan pengiraan secara-sehingga:

Jika anda melakukan penggunaan yang besar dengan sebarang kesamaran tentang perkara yang telah dipasang, MTP PRO membayar sendiri apabila sesuatu yang pertama tidak sepadan dengan lukisan.

Untuk persekitaran kolokasi atau -pihak ketiga yang diuruskan, kami biasanya mengesyorkan pelanggan spec MTP PRO secara langsung. Dalam senario "kotak hitam" di mana anda tidak boleh meramalkan kekutuban atau jantina hujung yang satu lagi, medan-keupayaan PRO yang boleh ditukar bukan sahaja mudah-ia adalah insurans. Kami telah melihat pelanggan menutup keseluruhan sepuluh-ribu-projek gentian selama seminggu kerana kedua-dua hujungnya ternyata lelaki. Sebagai pengilang, kami menghasilkan-penyambung siri PRO untuk menyerahkan kuasa konfigurasi kembali ke medan-menghapuskan risiko rantaian bekalan yang disebabkan oleh-jurang komunikasi peringkat awal.

Untuk binaan kecil-yang didokumentasikan dengan baik di mana anda mengawal setiap pembolehubah? Standard baik.

MTP-16: Hentikan Pembaziran Gentian

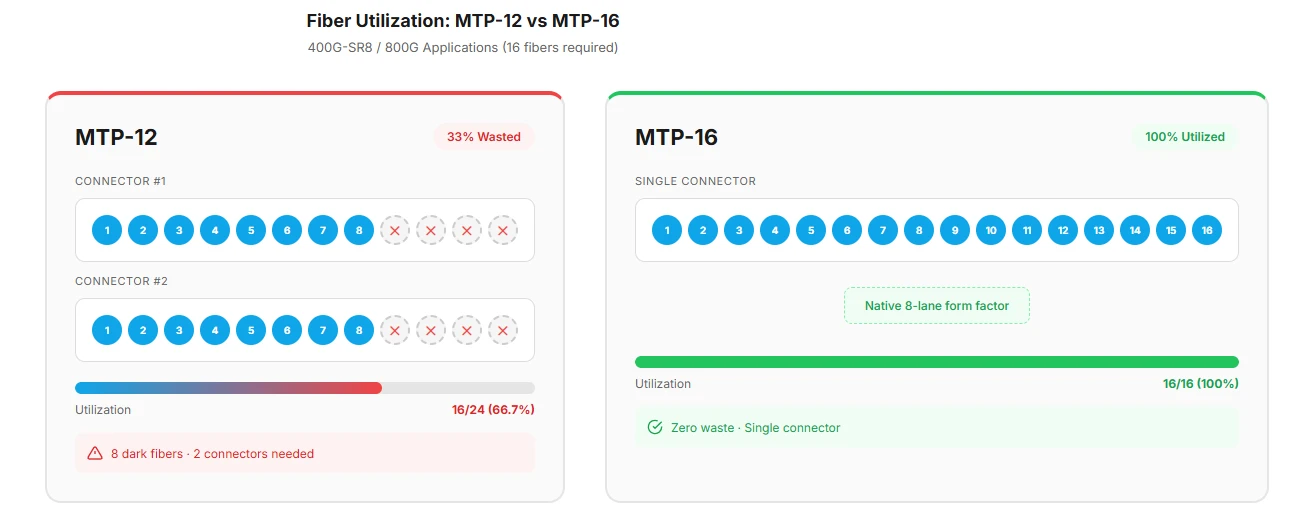

Rahsia kotor tentang MTP 12 gentian: ia membazir satu pertiga daripada gentian anda untuk aplikasi 8 lorong.

40G menggunakan 4 lorong (8 gentian). 100G menggunakan 4 lorong (8 gentian). 400G menggunakan 8 lorong (16 gentian). 800G menggunakan 8 lorong (16 gentian).

MTP-16 membetulkan ini. Enam belas gentian, lapan pasangan dupleks, sisa sifar.

Untuk 400G-SR8 dan gelombang 800G yang akan datang, MTP-16 ialah faktor bentuk asli. Jika anda sedang membina infrastruktur latihan AI baharu-kelompok GPU yang memerlukan 400G atau 800G antara setiap nod-standardkan pada MTP-16 sekarang. Kos delta boleh diabaikan, dan anda tidak akan merobek batang 12 gentian dalam masa dua tahun.

Mendengar daripada kenalan hyperscaler bulan lepas: mereka telah pun komited kepada MTP-16 untuk semua binaan baharu. Peningkatan penggunaan gentian sahaja mewajarkan perubahan alatan.

Tamat-Pemeriksaan Muka: Bahagian Membosankan Yang Menyelamatkan Anda

Saya akan pendekkan ini kerana ia adalah topik yang paling tidak menarik. Tetapi melangkau itu adalah sebab orang membakar $2,000 transceiver.

Penyambung MTP mempunyai 12, 16, atau 24 gentian dalam satu ferrule. Satu zarah pencemaran pada satu tangki gentian mengisi keseluruhan penyambung. Kemungkinan skala pencemaran dengan kiraan gentian.

IEC 61300-3-35 mentakrifkan bersih. Inilah ringkasannya:

Zon teras itu-25 mikron-adalah kejam. Satu zarah debu. satu. Dan pautan 400G anda mula membuang ralat CRC.

Anda tidak boleh memeriksa secara manual 12+ gentian setiap penyambung setiap hujung untuk setiap kabel. Dapatkan siasatan MTP automatik ($4,000-8,000). Ia membayar untuk dirinya sendiri kali pertama anda menangkap pencemaran sebelum mengawan dan bukannya selepas menggantikan transceiver.

Protokol pembersihan:

1. Periksa dahulu. Sentiasa.
2. Jika kotor: lap kering. Berfungsi 80% sepanjang masa.
3. Masih kotor: IPA wet clean.
4. -Periksa semula sebelum mengawan.
5. Gagal selepas pembersihan basah? Penyambung mungkin rosak. Jangan paksa.

Satu perkara yang silap pemula: mereka menganggap pembersihan basah sentiasa lebih teliti daripada kering. Pada penyambung MTP, itu adalah bencana yang menunggu untuk berlaku. Sisa IPA yang tidak tersejat sepenuhnya menghasilkan mikro melekit-perangkap dalam lubang pin panduan-dan perangkap tersebut menarik lebih banyak habuk daripada yang anda mulakan.

Di bawah mikroskop kilang 400x, kita sering melihat pembunuh halimunan yang ditinggalkan oleh "pembersihan basah": filem sisa IPA. Ramai pelanggan menggunakan pembersih papan atau alkohol berkepekatan tinggi-, tetapi jika nisbah campuran salah atau penyejatan tidak lengkap, tegangan permukaan cecair benar-benar "mengunci" zarah halus terus ke dalam lubang pin panduan MTP. Itulah sebabnya sesetengah kabel menguji baik baru keluar dari kotak tetapi menunjukkan kehilangan yang ketara selepas hanya beberapa kitaran mengawan. Cadangan lantai kedai kami: cucian kering mengendalikan sembilan puluh peratus kes. Jika pembersihan basah benar-benar diperlukan, gunakan sisa khusus-pelarut pembersihan percuma diikuti dengan-pembersihan nitrogen tekanan tinggi. Matlamatnya ialah mengekalkan "integriti dara" hujung gentian-muka-tidak merendahkannya secara kimia dengan rawatan yang berlebihan.

Peraturan kami: lap kering dahulu, sentiasa. Simpan pembersihan basah untuk pencemaran degil-minyak kulit daripada jari teknologi, sisa pelekat, perkara semacam itu. Dan jika anda melakukan pembersihan basah, ikuti serta-merta dengan dua pas lap kering. Fikirkan MTP seperti optik ketepatan: lebih kering, lebih selamat.

Satu perincian yang sering diabaikan: reka bentuk penutup habuk lebih penting daripada yang orang sedar. Tudung yang mencengkam terlalu ketat memaksa juruteknik untuk menarik but semasa dialih keluar, yang berpotensi menekankan pemasangan ferrule. Apabila kami mereka bentuk penutup habuk kami, kami secara khusus merekayasa ketegangan cengkaman untuk mengimbangi perlindungan pencemaran terhadap kemudahan penyingkiran-cukup kukuh untuk kekal diletakkan semasa pengendalian, cukup longgar sehingga anda tidak bergelut dengannya pada 2 PG dalam kabinet gelap. Barangan kecil seperti itu tiada dalam mana-mana lembaran data.

Rangka Kerja Keputusan

Berikut adalah helaian cheat. Tetapi baca asterisk-di situlah panduan sebenar.

Tanda bintang:

⚠️ Berhampiran peralatan atau pemampat HVAC?Getaran melonggarkan sambungan dari semasa ke semasa. Pergi MTP (pengapit logam) walaupun matematik kerugian mengatakan generik adalah baik.

⚠️ Persekitaran makmal dengan konfigurasi semula berterusan?MTP PRO, walaupun kekutuban "diketahui". Rancangan berubah. Selamatkan diri anda dari sakit kepala.

⚠️ Menyambung ke batang MPO generik sedia ada?Jangan bazirkan wang untuk tampalan Elit-naik taraf batang dahulu. Rantai hanya sekuat mata rantai yang paling lemah.

⚠️ Bilik Colo jumpa-saya?Elit di mana-mana. Inilah perkara tentang colocation: anda tidak boleh memeriksa perkara yang ada di sebelah lain panel persempadanan itu. Anda tidak tahu sama ada mereka menggunakan pelompat berkualiti atau perkara paling murah yang boleh ditemui oleh jabatan perolehan mereka. Perkara yang boleh anda kawal ialah bahagian sambungan anda. Going Elite pada hujung anda membina dalam margin tambahan 0.3 dB-dan dalam persekitaran "kotak hitam" yang anda tidak dapat melihat separuh daripada pautan, margin itu selalunya merupakan perbezaan antara lampu hijau padu dan penggera kuning yang mengepak.

Untuk batang gentian MPO/MTP, kaset dan modul pecahan yang merangkumi keseluruhan rangkaian ini, anda boleh mendapatkan spesifikasi terperinci dan ketersediaan stok dalamKatalog EVOLUX. Bahagian penyambung gentian optik kami termasuk varian MTP-12, MTP-16 dan PRO-semuanya dihasilkan dengan kawalan kualiti dan protokol pemeriksaan yang dibincangkan sepanjang panduan ini.

Gentian MPO/MTP tidak rumit apabila anda menghayati tiga perkara:

Skala kualiti penyambung dengan kelajuan.40G memaafkan kecerobohan. 400G tidak.

Ralat kekutuban kelihatan seperti segala-galanya kecuali ralat kekutuban.Dokumen sebelum anda memasang.

Belanjawan kerugian adalah lebih kecil daripada yang anda fikirkan.Buat matematik. Jika hampir, tingkatkan spesifikasi penyambung.

Dan satu pendapat peribadi: MTP Elite pada batang tulang belakang hampir selalu bernilai premium. Jumlah perbezaan kos pada binaan pusat data ialah ralat pembulatan berbanding satu malam penyelesaian masalah kecemasan.

Rujukan

1. Spesifikasi MTP Conec AS: https://www.usconec.com/
2. Panduan Penyambung MTP FS.com: https://www.fs.com/blog/a-panduan-komprehensif-ke-mtp-penyambung-958.html
3. TIA-568.3-D: Piawaian Komponen Kabel Gentian Optik
4. IEC 61754-7: Spesifikasi Keluarga Penyambung MPO
5. IEC 61300-3-35: Kriteria Pemeriksaan Muka Akhir
6. IEEE 802.3bm/cm: Piawaian Optik 100G dan 400G
