"Mengapa rangkaian kampus 10G saya masih ketinggalan apabila saya menggunakan gentian mod tunggal terbaik?"

Itulah mesej panik daripada penyepadu sistem tiga hari sebelum universitiKampus Optik Penuhpenyerahan. Dalam makmal,Mod Tunggal lwn Multimodkelihatan seperti perbandingan helaian spesifikasi yang mudah. Di tapak kerja sebenar? Cerita yang berbeza. Kami telah melihat projek tergelincir kerana seseorang mengawankan penyambung biru UPC dengan penyesuai hijau APC. Atau meremehkan belanjawan pautan ONT. Atau melemahkan belanjawan pada transceiver mod tunggal untuk larian 100 meter yang boleh menggunakan optik multimod yang lebih murah.

Dengan FTTO menjadi standard baharu, pemilihan gentian telah melangkaui "mod tunggal untuk panjang, multimod untuk pendek." Jika pendekatan pengkabelan anda tersekat dalam wilayah buku teks-secara jujur, anda mungkin menanam periuk api untuk peningkatan masa hadapan.

Bayangkan ini: 50-bangunan kampus yang tidak memerlukan penggantian kabel tunggal selama 20 tahun. Itu janji yang direka dengan baikPanduan pengkabelan POLpelaksanaan. Tetapi laluan ke sana? Penuh dengan perangkap. LC atau SC/APC? Mod tunggal penuh dalam larian mendatar, atau kekalkan multimod untuk menjimatkan modul optik? Satu spesifikasi penyambung yang salah tidak hanya melambatkan garis masa anda. Ia melipatgandakan sakit kepala penyelenggaraan selama bertahun-tahun.

Mari langkau definisi fizik yang telah anda lihat seratus kali. Matlamat di sini: membantu anda membuat keputusan "membetulkannya pada kali pertama".

Nombor Yang Sebenarnya Penting

Anda telah melihat carta perbandingan standard. Diameter teras, panjang gelombang, jarak. faham. Tetapi carta tersebut tidak memberitahu anda kisah sebenar: keputusan mod tunggal vs pelbagai mod adalah mengenai wang. Bukan fizik.

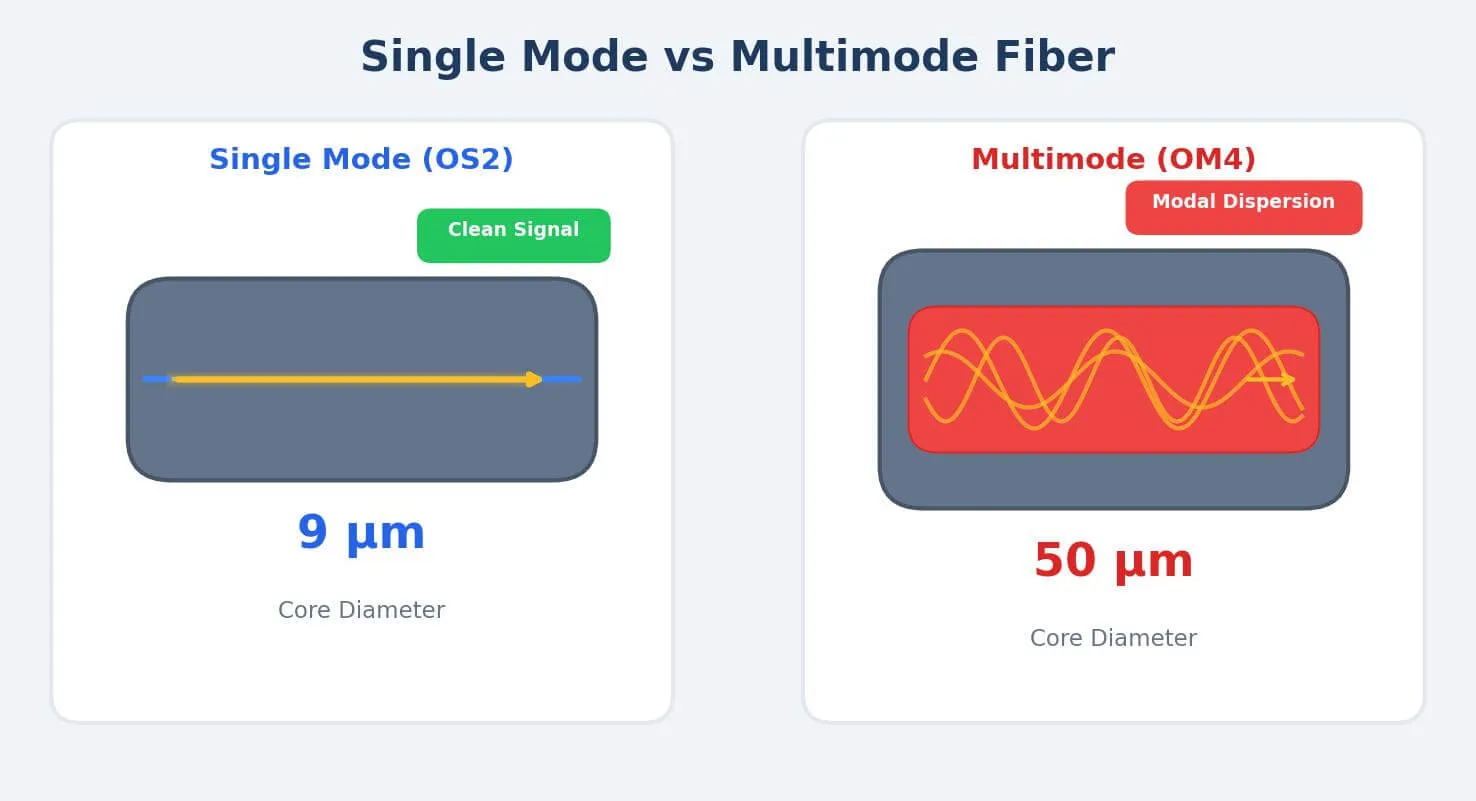

Fikirkan dengan cara ini. Mod tunggal ialah kereta sukan-satu pancaran cahaya ke bawah teras yang sangat nipis (9 mikrometer) sehingga rambut manusia kelihatan gemuk jika dibandingkan. Isyarat bersih, bergerak sejauh 10, 20, 100 kilometer tanpa memerlukan rangsangan. Multimode ialah trak pikap. Teras yang lebih lebar (50 mikrometer-masih lebih nipis daripada rambut, tetapi 6x lebih besar), berbilang pancaran cahaya melantun secara serentak. Lebih mudah untuk bekerja, lebih murah untuk disambungkan. Tetapi rasuk yang melantun itu mula mengganggu selepas beberapa ratus meter. Isyarat menjadi berlumpur.

Nampak perangkap? Kabel mod tunggal lebih murah. Tetapi transceiver berharga 3-5x lebih. Untuk 500-kampus pelabuhan, perbezaan itu mencecah $30,000-50,000 dalam optik sahaja. Dalam projek 2023-2024 kami di seluruh Asia Tenggara, kami telah melihat pasukan pemerolehan dibakar oleh mod tunggal pemilihan pengiraan tepat ini "untuk kalis masa hadapan" dalam jangka pendek, kemudian berebut apabila kos transceiver melemahkan belanjawan.

Kini-Seni bina POL mengubah segala-galanya.Kampus Optik Penuhpenempatan menggunakan POLmemerlukanmod tunggal. Tiada pilihan terlibat. Teknologi ini menggunakan panjang gelombang GPON-pemultipleksan bahagian-dua panjang gelombang bergerak ke arah yang bertentangan pada satu helai gentian. Hanya berfungsi dengan transmisi bersih mod tunggal.

Jadi jika anda sedang membina POL, langkau perbahasan pelbagai mod. Tetapi Ethernet tradisional? Di situlahPemilihan gentian untuk LAN Optikmenjadi rumit.

Mengapa SC/APC Menguasai POL (Dan Apa Yang Berlaku Apabila Anda Mencampur Warna)

Rangkaian kampus tradisional kelihatan seperti pokok. Suis teras di akar, suis pengedaran di cawangan, suis akses pada setiap tingkat. Banyak peralatan, banyak kuasa, banyak perkara yang rosak.

POL meratakan itu. Satu OLT pusat bersambung melalui pembahagi pasif ke ONT di setiap meja atau bilik. Tiada suis perantaraan. Tiada almari IDF di setiap tingkat. Hanya serat, pemisah, titik akhir.

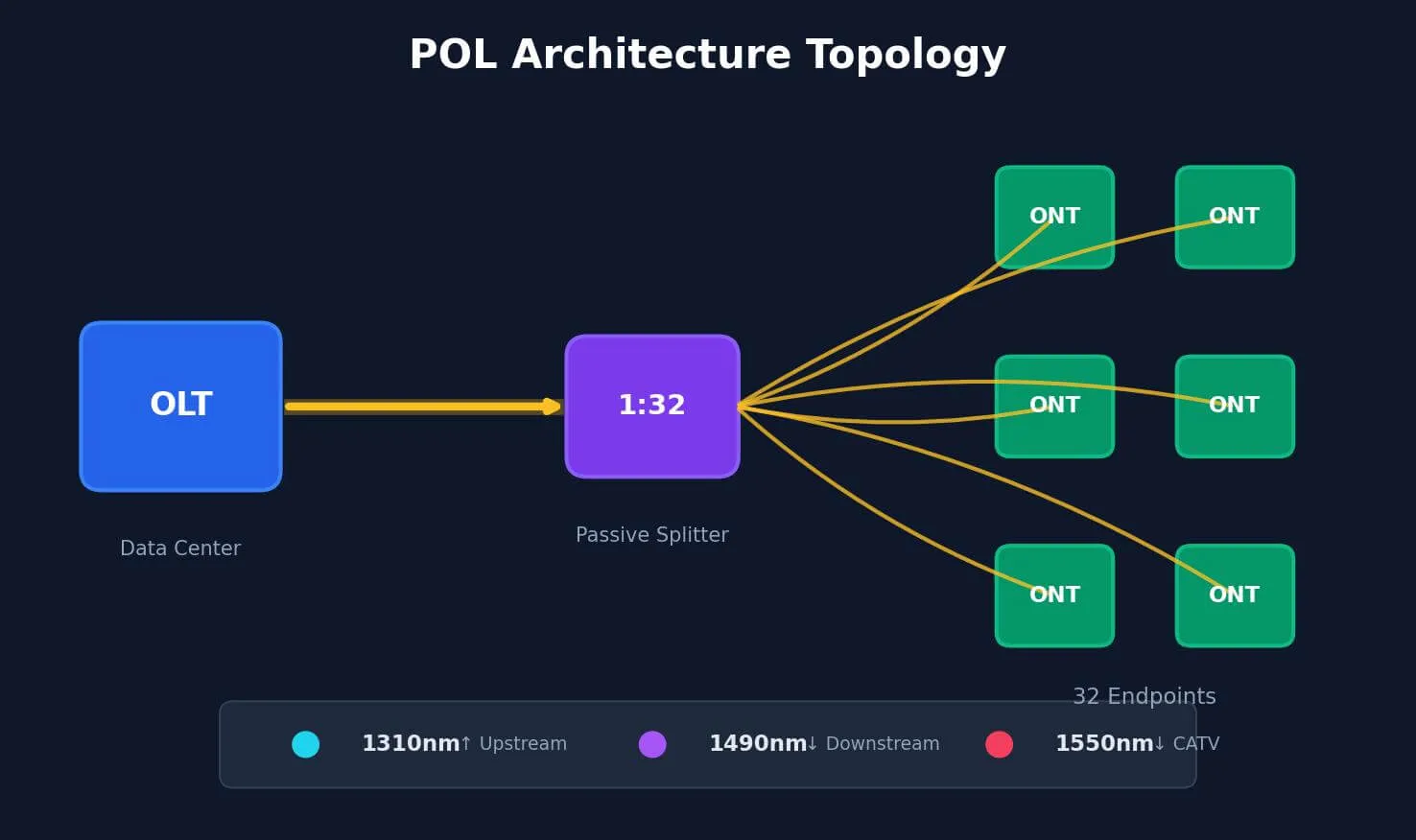

[Pusat Data] → OLT → Gentian Tunggal → Pemisah 1:32 → 32 ONT

Hilir: 1490nm|Hulu: 1310nm|Kedua-duanya pada SATU helai gentian

Pembahagi adalah pasif sepenuhnya. Tiada kuasa, tiada elektronik, tiada apa yang gagal. Cahaya daripada OLT mencecah pembahagi 1:32 dan membahagi kepada 32 lokasi. Seperti hos taman dengan pemercik 32-hala-kecuali anda membelah cahaya laser, bukan tekanan air.

Butiran kritikal yang kebanyakan panduan dilangkau: POL menggunakan penyambung SC/APC hampir secara universal. "APC" bermaksud ferrule Kenalan Fizikal Bersudut-digilap pada 8 darjah dan bukannya rata. Apabila cahaya mengenai permukaan rata (UPC), beberapa melantun terus ke arah sumber. Dalam POL dua hala, pantulan tersebut menghasilkan bunyi. Lebih berpuluh-puluh titik sambungan, bunyi terkumpul.

Muka APC bersudut melantun pantulan jauh dari teras. Kerugian pulangan menurun daripada ~-50 dB (UPC) kepada -65 dB atau lebih baik (APC). Kira-kira 30x kurang cahaya yang dipantulkan menjadikannya kembali. Dari segi POL? Perbezaan antara isyarat bersih dan isyarat terdegradasi.

Majlis Latihan Gentian Optik TIA meletakkannya secara ringkas: SC/APC adalah standard untuk rangkaian optik pasif kerana ciri kehilangan pulangan penting dalam sistem dwiarah. Jangan ragu-teka ini-pergi SC/APC.

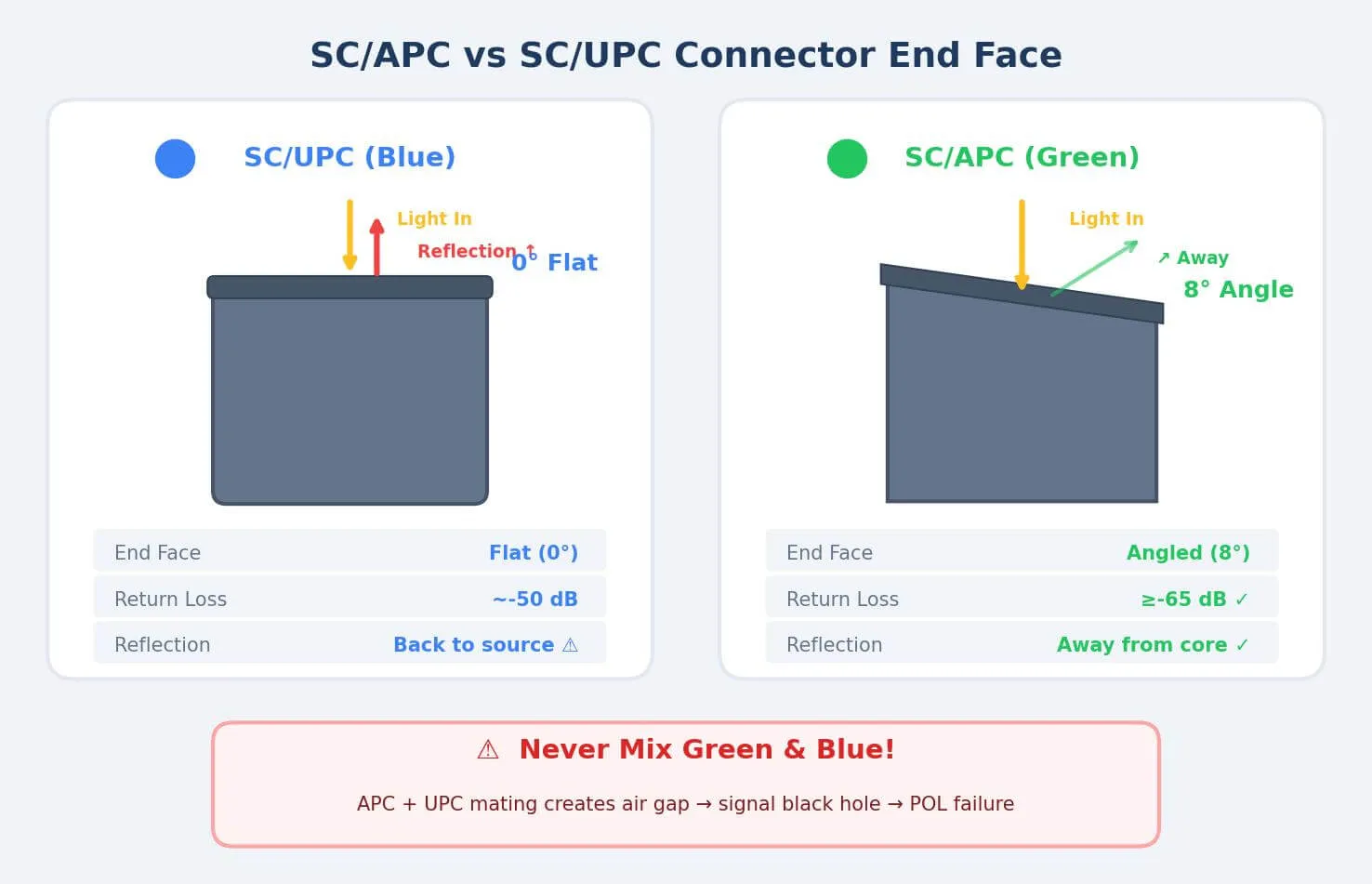

Apa yang berlaku apabila anda mencampurkan hijau dan biru:

Kami melihat ini pada projek GPON hotel pintar tahun lepas. Kontraktor menggunakan SC/APC (hijau) pada tingkat-output pembahagi aras-dengan betul. Tetapi kemudian memberikan bilik SC/UPC (biru) kord tampalan untuk sambungan ONT. Secara fizikal, ia dipalamkan. Secara elektrik? bencana.

Muka bersudut bertemu muka rata mewujudkan jurang udara yang kecil. Kawasan sentuhan mengecut hampir tiada. Kerugian pulangan menjunam. Kuasa optik yang dipantulkan mencetuskan-penggera pantulan tinggi di OLT. Lebih teruk-apabila isyarat CATV 1550nm datang pada kuasa yang lebih tinggi, pantulan celah udara menyebabkan ONT dalam bilik tepi jatuh di luar talian berulang kali. Tetamu mengeluh. Pengurusan panik. Pembetulan memerlukan-menarik semula kord tampalan untuk 200+ bilik.

Dalam semua-rangkaian optik, hijau-ke-biru bukanlah "sedikit perlahan." Ia adalah lubang hitam isyarat. Peningkatan kehilangan sisipan 1dB itu kelihatan kecil-tetapi pada pautan belah 1:64, strawlah yang memecahkan sistem.

Keputusan Penggunaan Sebenar

Tulang belakang dari pusat data kepada pembahagi pertama.Ini adalah lebuh raya anda. Semuanya mengalir melaluinya. POL bermaksud OS2 mod tunggal dengan SC/APC-tiada perbincangan. Tetapi gred kabel, pra-ditamatkan lwn medan-ditamatkan, kiraan gentian ganti? Masih perlu membuat keputusan.

Untuk larian di bawah 2km (kebanyakan tulang belakang kampus), OS2 standard mengendalikan kerja. Premium rendah-serat kehilangan? Berlebihan melainkan anda menolak rantai pembahagi yang sangat panjang atau merancang peningkatan 25G-PON. Kehilangan sisipan setiap penyambung harus kekal di bawah 0.3 dB-nyatakan ini dalam RFQ anda, memerlukan laporan ujian.

Kos kabel batang pra-ditamatkan lebih tinggi tetapi menjimatkan masa pemasangan. Untuk hospital atau universiti yang meminimumkan masalah gangguan? Berbaloi. Pembinaan baru dengan masa yang terluang? Penamatan medan berfungsi dengan baik. Untuk penamatan-ketumpatan tinggi di OLT,penyambung gentian optikdireka untuk aplikasi lekap-membuat pengenalan port dan akses lebih mudah semasa penyelenggaraan.

Kabel pengedaran daripada pembahagi kepada ONT.

Di sinilahPenyambung gentian FTTOmenjadi menarik. Bukan satu kabel-32 kabel daripada setiap pembahagi ke 32 lokasi. Darab dengan kiraan pembahagi. Kampus bersaiz sederhana mungkin mempunyai 50+ pembahagi yang menyediakan 1,500+ titik akhir. Banyak penyambung.

SC/APC kekal lalai. Tetapi semak spesifikasi ONT anda dahulu-beberapa model baharu menggunakan port LC/APC. Jika ya, anda boleh menjalankan LC-kabel yang ditamatkan di seluruh (lebih bersih) atau menggunakan penyesuai hibrid SC-LC pada pembahagi (menambah titik sambungan). Kami biasanya mengesyorkan pilihan pertama. Setiap penyesuai adalah titik kegagalan yang berpotensi.

Mengapa kualiti penyambung penting pada skala:

Perbezaan 0.1 dB setiap penyambung kedengaran remeh. Darab merentas beratus-ratus sambungan-tidak. Seni bina POL 1:32 biasa mempunyai ~28 dB jumlah anggaran kerugian. Splitter makan 15-17 dB. Pengecilan kabel memerlukan beberapa lagi. Itu meninggalkan mungkin 8-10 dB untuk semua kehilangan penyambung. Penyambung murah mendorong anda melebihi bajet untuk jangka masa yang lebih lama.

Tulang belakang Ethernet tradisional (apabila anda tidak melakukan POL).Tidak semua orang bersedia untuk POL. Mengubah suai infrastruktur sedia ada? kekangan belanjawan? Ethernet bertukar tradisional masih berfungsi. Keputusan gentian yang berbeza walaupun.

Di bawah 300 meter-lantai-ke-lantai, bangunan bersebelahan-Mod berbilang OM4 dengan dupleks LC masuk akal ekonomi. Penjimatan pemancar (modul SR vs LR) bertambah apabila menyambungkan berdozen suis. Kalkulus terbalik pada 300+ meter. Multimode bergelut, terutamanya pada kelajuan yang lebih tinggi.Penggunaan mod tunggal dalam Rangkaian Kampuspautan antara-bangunan memberikan ruang utama lebar jalur tanpa had. Pasang sekali, sokong 10G, 100G, 400G-apa sahaja yang akan datang.

LC/UPC (bukan APC) berfungsi dengan baik untuk-ke-titik Ethernet. Tiada WDM dua hala, jadi kos APC tambahan dan penjagaan pengendalian tidak diperlukan.

Sambungan Desktop dan Penyelesaian Kepungan Zon

FTTO bermaksud gentian sampai ke meja. Persekitaran yang berbeza daripada pusat data. Kabel ditendang. Kerusi bergolek di atas mereka. Kakitangan pembersihan melanggar sesuatu. ThePanduan Pemilihan Penyambung Fiberuntuk desktop mengutamakan ketahanan.

Bend-fiber tidak sensitif (BIF) tidak-boleh dirunding. Gentian standard kehilangan isyarat pada selekoh ketat. BIF mengendalikan jejari lentur hingga 7.5mm-lebih ketat daripada jari kelingking anda. Kord tampalan pra-dipotong (2m, 3m, 5m) menjimatkan masa berbanding penamatan medan di setiap meja. Perbezaan kos minimum, mengelakkan kebolehubahan daripada kedudukan pemasangan yang janggal.

Cabaran pejabat terbuka:

Pada projek untuk syarikat internet besar-reka letak pejabat terbuka sepenuhnya-pereka bentuk enggan memasang sebarang dulang kabel yang kelihatan pada lajur sokongan. Penghalaan terus dari tulang belakang ke setiap meja bermakna gentian di mana-mana sahaja. Mimpi ngeri untuk dikekalkan.

Penyelesaian kami: Kepungan Zon di plenum siling atau di bawah lantai yang dinaikkan. Jalankan batang MPO berbilang-fiber dari tulang belakang ke setiap kotak zon. Di dalam kotak, keluarkan ke kord tampalan LC Uniboot yang menyediakan 6-8 stesen kerja berdekatan.

Hasilnya? Apabila stesen kerja bergerak (dan ia sentiasa bergerak), anda tidak menyentuh gentian tulang belakang di siling. Hanya tukar kord tampalan 3 meter di kotak zon. Anggaran pelanggan kami: 70% pengurangan kos buruh MAC (bergerak/menambah/perubahan). Lebih 3 tahun penyusunan semula pejabat, itu menambah.

Butiran kritikal: dalam kotak zon ketat, penyambung LC Uniboot atau Push-Tab Tarik adalah wajib. Apabila 12 kord tampalan dipalamkan, penyambung LC standard tidak meninggalkan ruang jari yang mencukupi untuk mengeluarkan apa-apa. Kami mempelajari ini dengan susah payah dalam projek pengubahsuaian-terpaksa mencabut separuh kotak hanya untuk mengakses satu kabel.

Soalan Wang

Semua orang bertanya tentang kos. Jawapan bergantung pada jangka masa anda. POL kos lebih awal (OLT dan ONT tidak murah) tetapi menjimatkan secara mendadak pada semua yang lain-terutamanya dalam tempoh 10 tahun.

Pecahan kasar untuk 500 titik akhir. Ini adalah anggaran industri, bukan petikan terjamin-perbatuan anda berbeza-beza mengikut vendor, wilayah, spesifik.

Tempat POL paling menjimatkan: ruang lantai dan kuasa. Rangkaian tradisional memerlukan almari IDF setiap tingkat-suis, UPS, penyaman udara. POL menggantikan semua itu dengan pembahagi pasif yang tidak memerlukan kuasa, tiada penyejukan, dipasang dalam kotak-dipasang di dinding sebesar buku teks. Dokumen FTTO Huawei mendakwa 50-pengurangan kuasa 70%-itulah angka pemasaran, ambil dengan sewajarnya dengan ragu-ragu-tetapi hala tujunya adalah nyata. Kurang peranti aktif bermakna kurang elektrik dan kurang haba untuk dikeluarkan.

Kotoran Adalah Musuh Anda (Pelajaran $500)

Sesuatu yang tidak ditekankan oleh risalah jualan: pencemaran ialah punca utama kegagalan rangkaian gentian. Bukan kegagalan peralatan. Bukan kerosakan kabel. Kotoran.

Gentian mod tunggal mempunyai teras 9-mikrometer. Spesifikasi habuk yang tidak dapat dilihat oleh mata anda menghalang 10%+ penghantaran cahaya. Minyak cap jari mencipta kerugian yang mencukupi untuk memutuskan sambungan. Dalam sistem POL dengan bajet pautan yang ketat, pencemaran pada beberapa titik melata ke dalam isu seluruh rangkaian.

$500 yang bertukar menjadi $5,000:

Projek kampus Asia Tenggara. Pelanggan memotong kira-kira $500 dalam kit pembersihan profesional daripada belanjawan. "Gunakan penutup habuk sahaja dan berhati-hati." Membenarkan pekerja memasang tanpa peralatan pemeriksaan yang betul.

Seminggu selepas penyerahan, kira-kira 15% pautan menunjukkan kehilangan paket yang tidak dapat dijelaskan. Pasukan kejuruteraan terpaksa kembali dengan peralatan OTDR, tarik penyambung satu demi satu, periksa setiap muka hujung. Penemuan: kebanyakan ferrule yang tercemar telah tercalar oleh zarah habuk semasa pemasangan. Kerosakan yang tidak dapat dipulihkan.

Bil akhir: ~100 kord tampalan diganti ($2,000 bahan), tiga hari kerja untuk dua juruteknik ($3,000+), serta kerosakan reputasi akibat penyerahan yang gagal. "Penjimatan" $500 berharga 10x ganda.

Muka hujung penyambung gentian lebih rapuh daripada bola mata. Di bawah pembesaran 400x, zarah debu kelihatan seperti kawah di bulan. Jika anda tidak membeli alat pembersihan, belanjakan tiga kali ganda untuk pembaikan.

Pemeriksaan sebelum mengawan adalah wajib. Mikroskop gentian 400x berharga beberapa ratus dolar dan menghalang ribuan daripada menyelesaikan masalah. Setiap penyambung diperiksa sebelum dipalamkan-semasa pemasangan dan sebarang penyelenggaraan. Protokol pembersihan: lap kering dahulu (bebas lin-), bersihkan basah dengan 99%+ isopropil alkohol jika perlu, keringkan semula,-periksa semula. Mengambil masa 30 saat. Melangkau mengambil masa berjam-jam untuk mendiagnosis kemudian.

Merancang untuk Apa Yang Akan Datang

Serat kampus tahan 15-25 tahun. Kabel yang anda pasang hari ini masih ada apabila teknologi yang belum kami cipta menjadi standard.

Berita baik untuk POL: lapisan fizikal menyokong keseluruhan peta jalan. GPON semasa menjalankan 2.5 Gbps hiliran. 10G-PON (XGS-PON) sudah tersedia. 25G-PON dalam percubaan. 50G-PON dalam pembangunan standard. Semua menggunakan gentian dan penyambung yang sama-hanya perubahan peralatan OLT dan ONT.

OFS Optics menyatakan bahawa walaupun multimode mengendalikan kebanyakan jarak perusahaan dengan secukupnya, kelebihan lebar jalur mod tunggal menjadi lebih ketara apabila kadar data meningkat. Mereka mengakui trend ke arah mod tunggal kerana premium transceiver mengecil.

A Kampus Optik Penuhdibina pada mod tunggal mengendalikan Wi-Fi 7 backhaul (berbilang-gigabit setiap AP), pengawasan video 8K, ketumpatan IoT yang tidak dapat kami ramalkan-tanpa menyentuh kabel. Itulah nilai mendapatkan infrastruktur yang betul pada kali pertama.

Perkara yang Perlu Dimasukkan dalam RFQ Anda

Apabila mendapatkan penyambung untuk aPanduan pengkabelan POL-penyerahan yang patuh, nyatakan minimum ini:

Kehilangan sisipan: Kurang daripada atau sama dengan 0.25 dB biasa, Kurang daripada atau sama dengan 0.35 dB maks

Kerugian pulangan (APC): Lebih daripada atau sama dengan 65 dB

Ferrule: Seramik zirkonia

Kitaran mengawan: Lebih daripada atau sama dengan 500 dengan perubahan Kurang daripada atau sama dengan 0.2 dB

Dokumentasi: Keputusan ujian individu atau sijil kelompok

Untuk misi-penyediaan kritikal, pembekal dengan-pembuatan dalaman (bukan syarikat perdagangan yang memperoleh pelbagai kilang) memberikan kualiti yang lebih konsisten.Evolux Fibermenawarkan kilang-produk langsung dengan dokumentasi ujian yang diperlukan oleh projek POL perusahaan.

Nisbah ganti bernilai belanjawan: 5-10% untuk pemasangan-pratama, 15-20% untuk penyambung yang boleh dipasang di medan (akaun untuk kegagalan penamatan), 10-15% untuk kord tampalan untuk mengendalikan MAC tahun pertama.

Rujukan Pantas

Peralihan ke arahKampus Optik Penuhseni bina semakin pantas apabila perusahaan menemui penjimatan operasi dan tenaga. Sama ada anda menggunakan POL untuk bangunan baharu atau menaik taraf infrastruktur tradisional, keputusan penyambung yang anda buat semasa pemasangan menentukan kebolehpercayaan untuk satu atau dua dekad akan datang. Betulkan mereka buat kali pertama.
