Fabrik pusat data semakin padat dan pantas. Apabila kabinet penuh dan pautan bergerak dari 10G ke 40G, 100G dan seterusnya ke 400G, menjalankan pelompat dupleks titik-ke-titik individu berhenti menskala - laluan mengisi, pelabelan rosak dan setiap pergerakan atau penambahan menjadi pemburuan melalui sekumpulan tali yang longgar. Inilah masalah yang dibina untuk diselesaikan oleh kaset MPO/MTP.
Kaset MPO/MTP mengambil batang tatasusunan-serat-tinggi dan memecahkannya ke dalam port LC atau SC biasa suis dan pelayan anda sebenarnya dipasangkan. Selesai dengan baik, ia memberi anda tampalan-ketumpatan tinggi yang pantas dipasang, boleh diramal untuk diselenggara dan sedia untuk berhijrah. Panduan ini menerangkan apakah modul ini, jenis dan konfigurasi yang anda akan lihat, cara kekutuban berfungsi, tempat ia sesuai dan cara memilih satu tanpa memesan bahagian yang salah. Jika anda masih menimbang penyambung tatasusunan terhadap dupleks, gambaran keseluruhan kami tentangLC berbanding MTP/MPO dalam reka bentuk-ketumpatan tinggiadalah sahabat yang berguna.

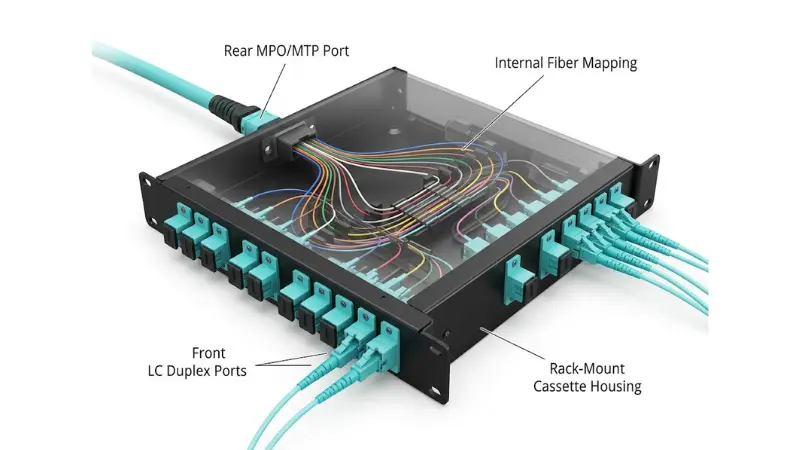

Apakah Kaset MPO/MTP?
Kaset MPO/MTP ialah modul gentian boleh lekap-pra-rak-dilekapkan. Bahagian belakang mempunyai satu atau lebih penyesuai tatasusunan MPO/MTP - antara muka batang - dan bahagian hadapan membawa deretan penyesuai LC (biasanya dupleks) atau SC untuk menampal. Di dalam perumah, reben pendek atau furkasi memetakan setiap kedudukan gentian dalam tatasusunan ke port sisi-depan tertentu.
Pemetaan dalaman adalah intipati: ia ditetapkan di kilang dan diuji sebelum penghantaran, jadi hubungan antara kedudukan tatasusunan belakang dan port hadapan boleh diramal. Kebolehramalan itu juga adalah sebab kekutuban (dilindungi di bawah) perlu dirancang sebagai sistem dan bukannya tetap di tapak. Dalam reka letak biasa, port MPO/MTP belakang mendaratkan batang tulang belakang kiraan-serat-tinggi, dan port LC atau SC hadapan memberikan peralatan antara muka standard yang bersih untuk ditampal.

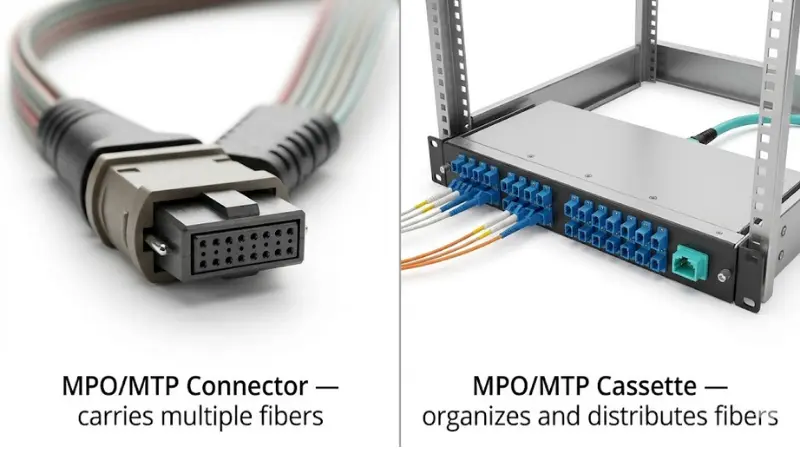

Penyambung MPO/MTP lwn Kaset MPO/MTP
Kedua-dua istilah ini digunakan secara longgar, tetapi ia bukan perkara yang sama.
AnPenyambung MPO(Berbilang-Tekan gentian-Hidup) ialah penyambung itu sendiri: badan tunggal yang memegang berbilang gentian dalam ferrule MT ketepatan, dengan pin panduan yang mentakrifkan antara muka lelaki (disemat) atau perempuan (tidak disematkan). MTP ialah versi toleransi-berdaftar yang lebih tinggi bagi penyambung MPO daripada US Conec; mengikutSoalan Lazim US Conec, jenama MTP direka bentuk untuk prestasi optik dan mekanikal yang lebih baik sambil kekal sebagai MPO yang mematuhi piawaian-. Kedua-duanya ditakrifkan oleh piawaian kebolehhubungan yang sama - IEC 61754-7 dan TIA-604-5 (FOCIS 5), sepertiRangkaian Fluke meringkaskan- jadi semua penyambung MTP ialah penyambung MPO, tetapi bukan setiap MPO ialah MTP.
Kaset ialah modul ditempatkan yang mengandungi penyambung ditambah penghalaan gentian dalaman dan port penyesuai hadapan. Ringkasnya: penyambung membawa gentian, manakala kaset menyusun dan mengedarkannya di dalam panel atau kepungan.

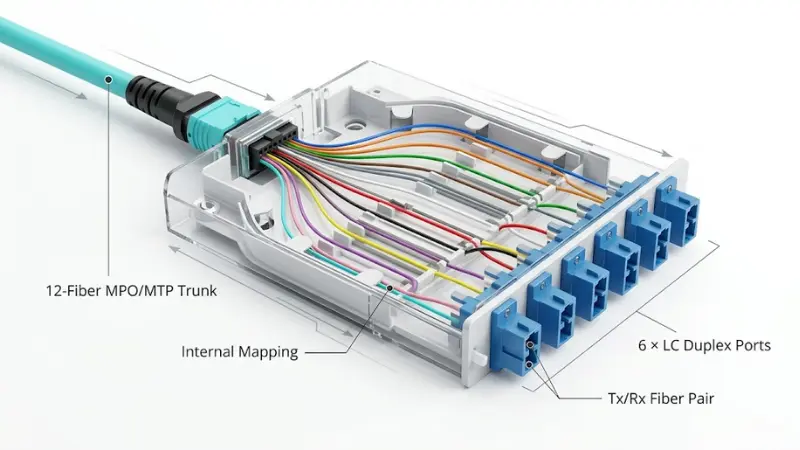

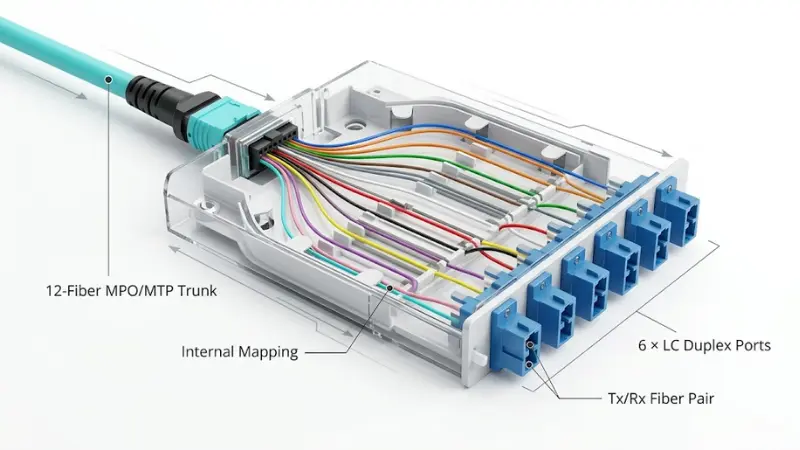

Bagaimanakah Kaset MPO/MTP Berfungsi? Contoh 12-Serat?
Kaset biasa mempunyai dua sisi: port MPO/MTP di belakang untukKabel batang MPO/MTP, dan port LC atau SC di hadapan untuk kord tampalan.
Ambil batang MPO 12-fiber mendarat di belakang. Setiap port LC hadapan adalah dupleks - dua gentian, satu menghantar dan satu menerima. Jadi dua belas gentian memetakan kepada enam port dupleks LC (dua belas kedudukan simpleks). Seorang juruteknik kemudian menggunakan pelompat dupleks LC standard untuk mencapai suis, pelayan atau panel lain. Tulang belakang kekal padat sebagai batang tatasusunan tunggal, manakala bahagian hadapan kekal fleksibel dan mudah ditampal. Jika konsep dupleks baharu, lihat perbezaan antaradupleks dan simplekssambungan.
Jenis Biasa Kaset MPO/MTP
"Kaset" ialah kategori, bukan satu bahagian. Sebelum anda menentukan satu, tentukan tempat anda duduk pada setiap paksi ini:
- Antara muka hadapan:MPO/MTP-ke-LC (setakat ini yang paling biasa di pusat data), atau MPO/MTP-ke-SC untuk sesetengah perusahaan, telekom dan persekitaran warisan.
- Kiraan serat:8-fiber, 12-fiber dan 24-fiber adalah standard, dengan 16-fiber yang muncul untuk 400G/800G optik selari. 8-kaset gentian berbaris secara semula jadi dengan transceiver selari empat lorong, manakala 12-fiber ialah tenaga kerja untuk pendua LC. Kegunaan binaan 8 gentian biasa8-himpunan MTP gentian-ke-LCdi bahagian batang.
- Mod gentian:mod berbilang (OM3, OM4, OM5) untuk capaian pusat data pendek atau mod-tunggal (OS2) untuk larian yang lebih lama dan peta jalan berkelajuan-lebih tinggi. Kaset, batang dan kord tampalan mesti berkongsi mod yang sama.
- Jenis kekutuban:Jenis A, B, C atau salah satu daripada jenis universal yang lebih baharu - ini mesti sepadan dengan saluran yang lain.
- Sisipan-gred kehilangan:komponen standard berbanding rendah-kehilangan (kadangkala dipanggil "elit"), yang paling penting apabila belanjawan pautan ketat.

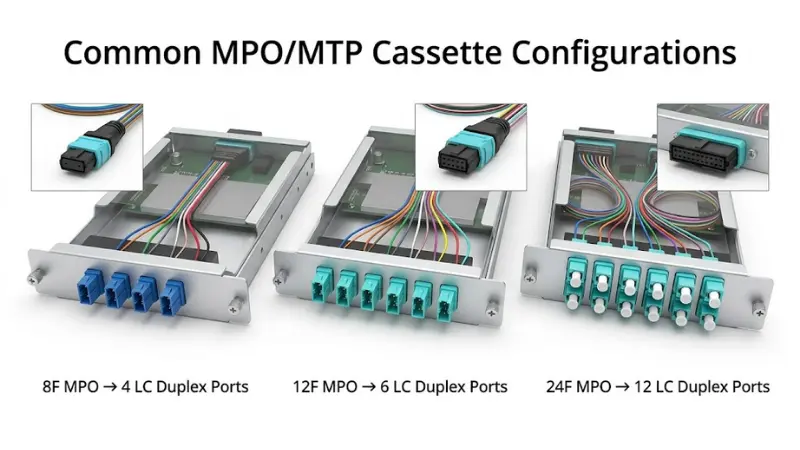

Konfigurasi Kaset MPO/MTP biasa
Kebanyakan kaset dunia-sebenar termasuk dalam beberapa pecahan standard. Memadankan satu dengan transceiver dan kiraan port anda di hadapan mengelakkan kejutan semasa pemasangan.
| Belakang (sebelah batang) | Pemetaan dalaman | Depan (sebelah peralatan) | Penggunaan biasa |
|---|---|---|---|
| MPO 1 × 12 gentian | 12 gentian → 6 dupleks | 6 × LC dupleks | Peralatan LC 10G di atas tulang belakang 12 gentian |
| MPO 2 × 12 gentian | 24 gentian → 12 dupleks | 12 × LC dupleks | Ketumpatan yang lebih tinggi dalam satu modul 1U |
| 1 × 24-serat MPO | 24 gentian → 12 dupleks | 12 × LC dupleks | Lebih sedikit batang, tulang belakang lebih padat |
| MPO 1 × 8 gentian | 8 gentian → 4 dupleks | 4 × LC dupleks | Memecahkan optik selari 8 gentian (cth pautan jenis SR4) |
Untuk binaan berbilang mod konkrit, aKaset OM4 MTP 12 gentianialah titik permulaan biasa untuk konfigurasi pertama di atas.

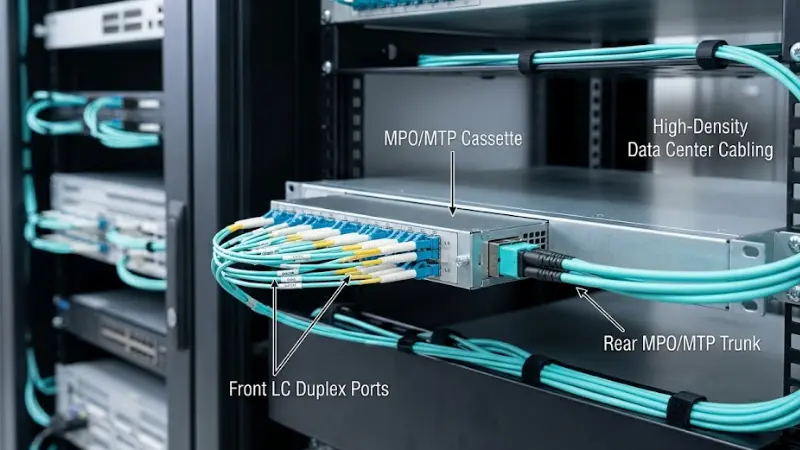

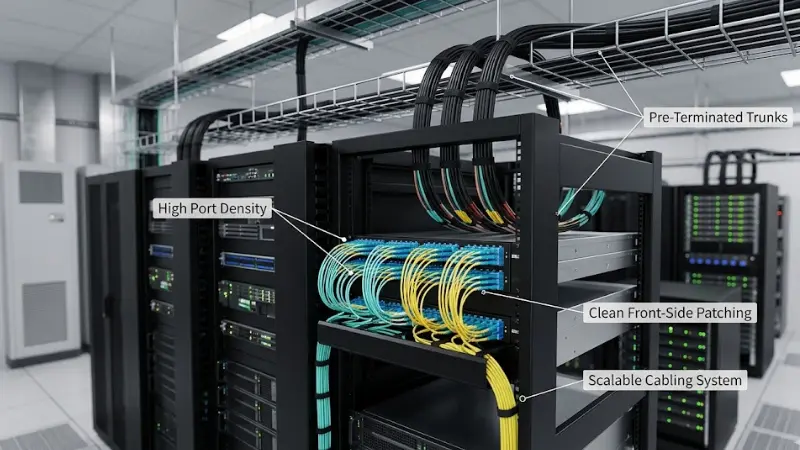

Mengapa Pusat Data Menggunakan Kaset MPO/MTP?
Ketumpatan port yang tinggi dalam ruang rak yang kurang
Batang tatasusunan gentian 24-tunggal menggantikan satu berkas kord dupleks individu dan kaset 1U boleh membentangkan dua belas port dupleks LC daripadanya. Anda menjalankan-tangkai kiraan gentian tinggi di sepanjang laluan utama dan memecahkannya berdekatan dengan peralatan, yang membebaskan ruang dalam kabinet, dulang dan saluran di tempat yang paling jarang.
Penggunaan yang lebih pantas dan lebih boleh diramal
Kaset berpasangan dengan batang-diuji kilang-kilang, jadi kebanyakan kerja penyambung dilakukan sebelum penghantaran. Di tapak kerja menjadi "daratkan batang, pasang kaset, tampal bahagian hadapan" - jauh lebih sedikit penyambungan atau penamatan medan, itulah yang menjadikan jadual projek yang ketat realistik.
Pergerakan, penambahan dan perubahan yang lebih mudah
Oleh kerana bahagian tampalan hadapan dipisahkan daripada tulang belakang, juruteknik boleh-menampal semula port tanpa mengganggu infrastruktur batang. Untuk kemudahan yang menyusun semula rak dan pautan dengan kerap, pemisahan itu mengurangkan risiko memutuskan sambungan yang tidak berkaitan semasa perubahan.
Laluan migrasi berstruktur ke 40G, 100G dan seterusnya
Pengkabelan-berdasarkan tatasusunan menyokong optik selari, jadi sistem kaset mengekalkan loji modular apabila kelajuan meningkat. Walau bagaimanapun, ini bukan automatik: sama ada kaset yang diberikan menyokong pautan masa hadapan bergantung pada jenis gentian, kekutuban, kiraan gentian dan belanjawan kerugian. Sistem-yang dirancang dengan baik memberi anda ruang utama; yang di bawah-ditentukan tidak.

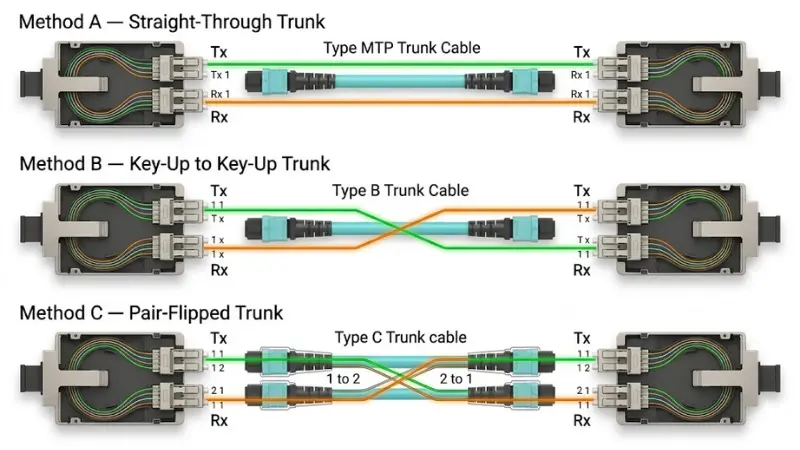

Kekutuban Kaset MPO/MTP: Kaedah A, B dan C
Kekutuban ialah faktor tunggal yang berkemungkinan besar menukar-pemasangan yang kelihatan bersih menjadi pautan mati, jadi ia patut menerima lebih daripada satu-amaran satu baris.
Kekutuban bermaksud setiap gentian pemancar (Tx) mesti mencapai gentian penerima (Rx) di hujungnya. Dalam pautan LC dupleks biasa, silang berlaku di dalam kord tampalan dupleks. Dalam sistem tatasusunan, silang boleh berlaku dalam batang, dalam kaset, atau dalam kord tampal - jadi ia perlu diuruskan merentasi keseluruhan saluran sebagai satu reka bentuk. Piawaian TIA-568 mentakrifkan tiga kaedah, dibina di sekitar kabel Jenis A, B dan C, dan semakan 2022 (TIA-568.3-E) menambah dua kaedah "sejagat" (U1 dan U2) untuk memudahkan aplikasi tatasusunan, sebagaiFluke Networks menerangkan.
- Kaedah Amenggunakan batang-lurus (kunci-naik ke kekunci-bawah), dengan penyilang dikendalikan dalam kord tampalan - itulah sebabnya ia memerlukan satu jenis kord tampalan pada satu hujung dan yang lain pada hujung yang lain. Keperluan kord-bercampur itu merupakan sumber ralat pesanan yang kerap.
- Kaedah Bmenggunakan kekunci-sehingga kekunci-batang dan satu jenis kord tampalan di seluruhnya. Kesederhanaannya menjadikannya popular untuk optik selari, walaupun anda masih perlu mengesahkan-jenis muka (UPC berbanding APC) dan butiran mod-tunggal sebelum menyeragamkan padanya.
- Kaedah Cmembalikkan pasangan gentian di dalam batang. Ia adalah yang paling tidak biasa dan paling kompleks untuk dikesan.
Peraturan praktikal: pilih satu kaedah dan pastikan batang, kaset dan kord tampalan konsisten dengannya. Tanya pembekal jenis kekutuban yang mana kaset dibina dan minta gambarajah pendawaian, kemudian sahkan pemetaan sebenar terhadap peta gentian atau laporan ujian kilang dan bukannya mengandaikan. Untuk -layanan bahasa yang jelas tentang pertukaran ini-, inilihat dunia-sebenar pada gentian MPO/MTPberbaloi untuk dibaca sebelum anda memesan.
Di mana Kaset MPO/MTP Digunakan?
Tukar-ke-patch-panel dan kabel berstruktur
Kaset dipasang dalam panel tampal gentian untuk mencipta sambungan tersusun antara suis dan sistem kabel berstruktur - port LC hadapan untuk tampalan mudah, batang MPO/MTP di belakang. Ini ialah peranan harian di akhir-reka bentuk baris dan-tengah--baris.
Pengkabelan tulang belakang dan batang antara zon
Dalam kemudahan yang lebih besar, batang tatasusunan menghubungkan kawasan pengedaran utama, mendatar dan peralatan (MDA, HDA, EDA), dan kaset mengedarkan gentian batang tersebut ke dalam port yang boleh digunakan di setiap zon. AnOM3 12-batang MPO gentianialah elemen tulang belakang biasa yang memberi makan kepada jerawat ini.
Penghijrahan 10G-ke-40G/100G
Banyak rangkaian menampal LC untuk 10G hari ini tetapi memerlukan laluan ke 40G atau 100G. Kaset menyambungkan batang-ketumpatan tinggi kepada peralatan berasaskan LC-sekarang sambil memastikan loji boleh disesuaikan, yang merupakan salah satu sebab ciri pengkabelan tatasusunan begitu banyak dalam panduan tentangbagaimana untuk memilih kabel gentian 100G.
Bilik pelayan perusahaan, bilik telekom dan tapak tepi
Modul ini bukan sahaja untuk skala besar. Bilik pelayan perusahaan, almari telekomunikasi dan-kabinet tepi berketumpatan tinggi semuanya mendapat manfaat apabila ruang, organisasi dan kelajuan penggunaan penting.
Kaset MPO/MTP lwn Panel Penyesuai MPO lwn Kabel Breakout
Tiga produk menyelesaikan masalah bertindih, dan memilih yang salah adalah kesilapan pemilihan yang biasa.
| Pilihan | Apa yang dilakukannya | Best bila | Berdagang-off |
|---|---|---|---|
| Kaset MPO/MTP | Modul bertempat; tatasusunan belakang → LC/SC hadapan dengan pemetaan yang ditentukan dan diuji | Anda memerlukan tampalan LC yang terurus dan boleh ditukar daripada tulang belakang tatasusunan | Kos setiap pelabuhan yang lebih tinggi |
| Panel penyesuai MPO/MTP | MPO-ke-melewati sekat MPO-; tiada breakout | Peralatan ialah MPO-tatasusunan asli dan ditampal-ke-tatasusunan | Tiada pelarian LC; memerlukan kord tampalan MPO |
| Kabel pecah / kipas-keluar | Susunan pada satu hujung, berbilang kaki LC pada satu lagi; tidak berrumah | Pecahan titik yang pendek dan tetap-ke-titik | Kaki longgar lebih sukar untuk diurus dan diganti |
Jika suis anda mendedahkan port tatasusunan, anPanel penyesuai MPO/MTPmungkin semua yang anda perlukan. Untuk larian tetap di mana modul ditempatkan berlebihan, anKabel pecah MPO-ke-LCadalah pilihan yang lebih mudah.
Kaset MPO/MTP lwn Pengkabelan Dupleks Tradisional
Kabel dupleks tradisional sangat sesuai untuk sistem kecil. Apabila bilangan pautan bertambah, larian kord individu menjadi sukar untuk dikesan dan diurus - di mana pendekatan kaset mendapat tempatnya.
| item | Kabel dupleks tradisional | Sistem kaset MPO/MTP |
|---|---|---|
| Ketumpatan kabel | Lebih rendah | Lebih tinggi |
| Kelajuan pemasangan | Lebih perlahan pada pekerjaan besar | Lebih pantas dengan batang-yang telah ditamatkan |
| Penyelenggaraan | Lebih banyak kord individu untuk dikesan | Tampalan-depan, tulang belakang tidak disentuh |
| Terbaik untuk | Segelintir pautan tetap | Ketumpatan tinggi{0}}persekitaran modular |
| Had | Sukar untuk skala dan diurus apabila padat | Kos setiap-port yang lebih tinggi; polariti mesti dirancang |
| Saiz projek biasa | Bilik kecil, beberapa kabinet | Pusat data dan binaan perusahaan besar |
Bagaimana untuk Memilih Kaset MPO/MTP yang Betul?
Kiraan pelabuhan adalah bahagian yang mudah. Kaset juga perlu sepadan dengan reka bentuk kabel, antara muka peralatan dan bajet prestasi.
1. Jenis gentian dan gred
Multimod OM3 dan OM4 meliputi capaian pendek yang biasa di dalam pusat data - dari berpuluh meter hingga beberapa ratus bergantung pada kelajuan - manakala mod tunggal-OS2 mengendalikan larian yang lebih lama dan memberikan ruang utama untuk peta jalan-yang lebih tinggi. Simpan kaset, batang dan kord tampalan pada jenis yang sama. Jika anda membuat keputusan antara gred, bandingkanOM3 berbanding gentian berbilang mod OM4, dan timbang multimod dengan mod-tunggal dalam panduan kami untukgentian mod-tunggal dan berbilang mod.
2. Kiraan gentian
Pilih 8-gentian apabila anda memecahkan empat-optik selari lorong, 12-gentian untuk pecahan enam dupleks biasa dan 24-gentian apabila anda mahukan kepadatan maksimum dan batang yang lebih sedikit. Input penentu ialah kiraan lorong transceiver anda, bilangan port dupleks yang anda perlukan dan pelan pertumbuhan anda - bukan nombor lalai.
3. Antara muka hadapan
Dupleks LC adalah standard kerana LC mendominasi suis, pelayan dan transceiver; SC masih muncul dalam beberapa peralatan perusahaan dan warisan. Sahkan bahagian peralatan sebelum membuat pesanan, dan padanan stokKord tampalan dupleks LC.
4. Kaedah kekutuban
Tentukan A, B, C atau universal lebih awal, kemudian nyatakan kaset, batang dan kord untuk dipadankan. Dapatkan gambarajah pendawaian secara bertulis.
5. Jantina dan menyemat
Penyambung MPO/MTP disematkan (lelaki) atau dinyahsemat (perempuan), dan sambungan hanya dipadankan dengan betul antara jantina yang bertentangan. Kunci jantina kaset berbanding batang semasa merancang - ketidakpadanan yang ditemui di tapak bermakna pemasangan tertunda, bukan pertukaran pantas.
6. Kehilangan sisipan dan belanjawan kehilangan pautan
Setiap pasangan yang dipadankan menambah kerugian dan kaset memperkenalkan antara muka penyambungnya sendiri, jadi ia perlu dikira dalam belanjawan saluran - tidak dianggap sebagai "percuma." Saluran berbilang mod berkelajuan tinggi-seperti 40GBASE-SR4 dan 100GBASE-SR4 berfungsi dengan jumlah belanjawan yang ketat, selalunya hanya beberapa desibel merentas keseluruhan pautan, jadi setiap pasangan penyambung penting. Jika belanjawan adalah terhad, pilih-komponen kehilangan rendah dan sahkan saluran lengkap terhadap spesifikasi transceiver.
7. Perumahan dan keserasian panel
Kaset dipasang pada rak-lekapkan kepungan dan panel tampalan, biasanya 1U atau 4U, dengan reka bentuk gelongsor atau tetap. Tidak setiap kaset sesuai dengan setiap kepungan - mengesahkan saiz, gaya pelekap dan keserasian tahap-bahagian. Jika anda masih memilih kepungan itu sendiri, perbandingan inipanel tampalan gentian dan ODFmembantu.
Senarai semak pra-pantas:
- Jenis gentian dan gred tetap merentas kaset, batang dan kord
- Kiraan gentian dipadankan dengan lorong transceiver dan keperluan pelabuhan
- Antara muka hadapan (LC atau SC) disahkan terhadap peralatan
- Satu kaedah polariti, dengan gambar rajah pendawaian pada fail
- Jantina dan penyematan diselesaikan pada peringkat reka bentuk
- Belanjawan kehilangan saluran dikira dengan spesifikasi transceiver
- Keserasian lampiran disahkan oleh nombor bahagian
Kesilapan Biasa yang Perlu Dielakkan
Memesan sebelum mengesahkan kekutuban
Risiko:pautan yang tidak menghantar cahaya walaupun setiap komponen disambungkan secara fizikal, ditambah-semula penghantaran dan kerja semula.Pencegahan:nyatakan kaedah kekutuban dan minta gambarajah pendawaian sebelum pesanan pembelian keluar.
Mencampurkan jenis atau gred gentian dalam satu saluran
Risiko:kehilangan berlebihan atau saluran-luar-spesifikasi apabila komponen OM3, OM4 dan OS2 digabungkan.Pencegahan:nyatakan kaset, batang dan kord sebagai satu set yang sepadan.
Menghadapi belanjawan kehilangan pautan
Risiko:sistem kelihatan kemas-yang gagal pada kelajuan tinggi kerana jumlah kehilangan sisipan terlalu tinggi.Pencegahan:tambahkan keseluruhan saluran dan bandingkannya dengan belanjawan transceiver, terutamanya untuk 40G dan 100G.
Jantina atau penyematan tidak sepadan
Risiko:penyambung yang tidak akan mengawan dan pemasangan yang terhenti.Pencegahan:kunci kaset dan jantina batang semasa reka bentuk, bukan semasa kabel.
Beli atas harga seunit sahaja
Risiko:kehilangan sisipan yang tidak konsisten, data ujian yang hilang dan kekutuban yang tidak jelas dari bahagian termurah.Pencegahan:memerlukan lembaran data dan laporan ujian kilang, dan nilai konsistensi ke atas item baris terendah - untuk pusat data, prestasi berulang ialah penjimatan yang penting.
Bila Perlu Menggunakan - dan Bila Tidak Menggunakan - Kaset MPO/MTP?
Kaset adalah pilihan yang kuat apabila:
- Projek ini memerlukan tampalan gentian-ketumpatan tinggi
- Garis masa pemasangan adalah ketat dan masa penamatan medan adalah terhad
- Kilang itu menggunakan kabel berstruktur dengan batang dan panel tampalan
- Penghijrahan kelajuan masa hadapan dijangka
- Pergerakan, penambahan dan perubahan adalah kerap dan perlu kekal ringkas
Mereka mungkin berlebihan apabila:
- Anda hanya mempunyai segelintir pautan tetap - pelompat dupleks adalah lebih mudah dan lebih murah
- Peralatan ialah MPO-tatasusunan asli dan ditampal-kepada-tatasusunan - panel penyesuai mungkin mencukupi
- Saluran mempunyai belanjawan kerugian yang sangat ketat dan banyak pasangan penyambung - kurang antara muka yang dipadankan mungkin berfungsi dengan lebih baik
Soalan untuk Tanya Pembekal Anda Sebelum Memesan
- Penyambung belakang: Jenama MPO atau MTP, apakah kiraan gentian dan apakah jantina (disemat atau tidak disematkan)?
- Tamat-jenis muka: UPC atau APC? (Mod-tunggal biasanya APC.)
- Bahagian hadapan: LC atau SC, berapa banyak port dupleks?
- Jenis gentian dan gred: OM3, OM4, OM5 atau OS2 dan standard atau rendah-kerugian?
- Polariti: Jenis A, B, C atau universal, dengan gambar rajah pendawaian?
- Sisipan-kehilangan / pulangan-gred kerugian dan laporan ujian kilang bagi setiap kaset?
- Keserasian lampiran dan nombor bahagian yang sepadan?
- Pelabelan, konfigurasi tersuai, kuantiti pesanan minimum dan masa memimpin untuk pukal?
Soalan Lazim
Apakah perbezaan antara kaset MPO dan kaset MTP?
Kaset adalah jenis modul yang sama; bezanya ialah jenama penyambung di dalamnya. MTP ialah versi penyambung MPO berdaftar Conec AS yang lebih tinggi-, mematuhi piawaian MPO sepenuhnya. Kaset MTP ialah kaset MPO yang dibina dengan penyambung jenama-MTP.
Berapakah bilangan port LC yang disediakan oleh kaset MPO 12 gentian?
Enam port dupleks LC - dua belas kedudukan simpleks. Setiap port dupleks menggunakan dua gentian (satu menghantar, satu menerima), jadi dua belas gentian memetakan kepada enam port dupleks.
Apakah perbezaan antara kaset MPO dan panel penyesuai MPO?
Kaset memecahkan batang tatasusunan ke port LC (atau SC) melalui pemetaan dalaman yang ditentukan. Panel penyesuai ialah MPO-ke-MPO bulkhead pass-tanpa pecahan - anda menampal tatasusunan-ke-array pada kedua-dua belah.
Adakah saya memerlukan-kaset MPO yang rendah untuk 40G atau 100G?
Selalunya, ya. Saluran berbilang mod berkelajuan tinggi-mempunyai belanjawan kehilangan-penyisipan yang ketat, dan setiap pasangan penyambung yang dipadankan memakannya. Jika saluran anda mempunyai beberapa titik sambungan atau berjalan menghampiri had jaraknya, komponen kehilangan-rendah membantu mengekalkan pautan dalam spesifikasi transceiver.
Bagaimanakah cara untuk mengelakkan ketidakpadanan kekutuban MPO?
Pilih satu kaedah kekutuban, pastikan batang, kaset dan kord tampalan konsisten dengannya, dapatkan gambar rajah pendawaian daripada pembekal anda dan sahkan pemetaan dengan peta gentian atau laporan ujian dan bukannya menganggapnya.
Bolehkah saya mencampurkan gentian OM3 dan OM4 dalam pautan yang sama?
Cahaya akan berlalu, tetapi anda kehilangan prestasi dan jaminan capaian yang datang dari saluran seragam, dan hasilnya mungkin terkeluar daripada spesifikasi pada kelajuan yang lebih tinggi. Tentukan jenis gentian tunggal bagi setiap saluran merentasi kaset, batang dan kord.
Pengambilan Utama
Kaset MPO/MTP ialah jambatan praktikal antara tulang belakang tatasusunan dan port LC atau SC yang digunakan oleh peralatan anda - ia menyampaikan ketumpatan, penggunaan lebih pantas dan perubahan yang lebih mudah, dengan syarat jenis gentian, kiraan, kekutuban dan belanjawan kerugian dirancang bersama dan bukannya diandaikan.
Untuk melaksanakannya: petakan susun atur rak anda, kelajuan pautan, jarak dan pengiraan lorong transceiver terlebih dahulu. Dari situ, betulkan jenis gentian dan gred, kiraan gentian, antara muka hadapan dan kaedah kekutuban tunggal, kemudian pesan kaset, batang dan kord tampalan sebagai satu sistem yang dipadankan - dan minta laporan ujian sebelum pesanan pukal dihantar.
