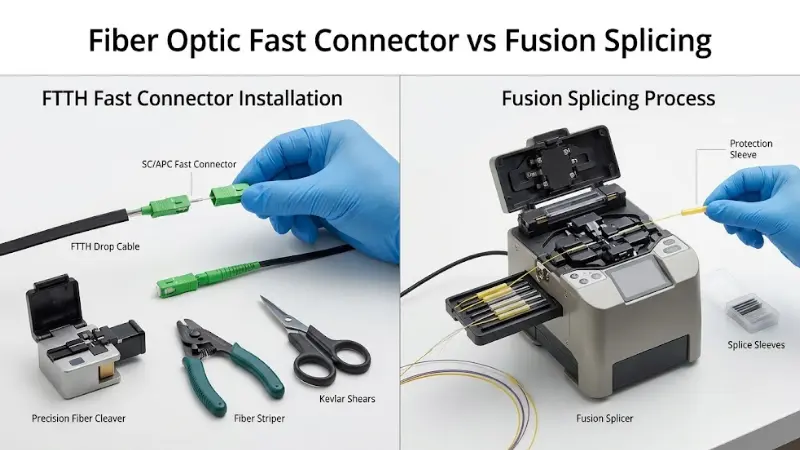

Penyambung Pantas Gentian Optik lwn Penyambungan Fusion: Panduan FTTH

Jika anda menamatkan atau menyertai gentian dalam bidang, pilihan biasanya datang kepada dua kaedah: apenyambung pantas gentian optikatau sambatan gabungan. Kedua-duanya mencipta laluan optik, tetapi ia dibina untuk pekerjaan yang sangat berbeza. Penyambung pantas ialah pilihan alatan-yang lebih pantas dan lebih rendah untuk penamatan kabel jatuh FTTH, kerja sampingan-pelanggan, pembaikan kecil dan sebarang situasi yang membawa penyambung gabungan ke setiap titik adalah tidak praktikal. Penyambungan gabungan ialah pilihan-kehilangan yang lebih rendah,-lebih tinggi untuk pautan tulang belakang, penutupan sambatan luar dan sambungan kekal yang mesti mengekalkan prestasinya selama bertahun-tahun.

Panduan ini memberi anda rangka kerja keputusan yang jelas terlebih dahulu, kemudian butiran teknikal, nombor kehilangan, langkah pemasangan, ujian, penyelesaian masalah dan senarai semak pembelian B2B supaya anda boleh memadankan kaedah dan penyambung kepada senario sebenar anda.

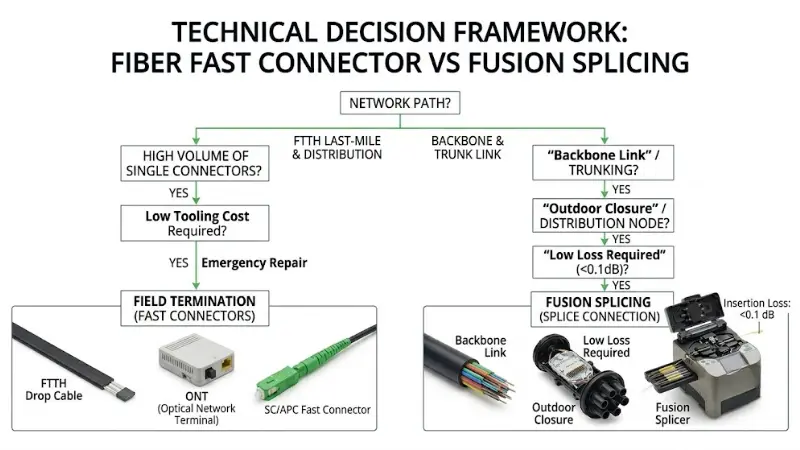

Penyambung Cepat atau Penyambungan Gabungan? Rangka Kerja Keputusan Mudah

Sebelum membandingkan spesifikasi, tentukan apa yang perlu dilakukan oleh sambungan. Kedua-dua kaedah ini jarang bersaing secara-ke-head; ia sesuai dengan bahagian yang berlainan dalam rangkaian yang sama.

Pilih penyambung pantas gentian optik apabila:

• Anda sedang menamatkan kabel lepasan FTTH di rumah, koridor, saluran keluar dinding atau port ONT dan perlu menyelesaikan banyak mata setiap hari.
• Anda memerlukan pautan kecemasan atau sementara dipulihkan dengan cepat, sebelum pembaikan kekal dijadualkan.
• Krew tidak mempunyai fusion splicer di tapak, atau membeli satu adalah tidak wajar untuk saiz kerja.
• Pautannya pendek, belanjawan kerugian mempunyai margin, dan sambungan mungkin perlu diolah semula atau dipindahkan kemudian.

Pilih penyambungan gabungan apabila:

• Sambungan itu kekal dan terletak di tulang belakang, penyuap atau laluan-jauh.
• Belanjawan pautan adalah ketat dan setiap persepuluh desibel penting.
• Sambungan hidup dalam persekitaran luar yang keras, penutupan bawah tanah atau di mana-mana sahaja tertakluk kepada perubahan suhu dan getaran selama bertahun-tahun.
• Kebolehpercayaan dan prestasi pemantulan melebihi kelajuan pemasangan.

Jika mata sepadan dengan item dalam kedua-dua senarai, faktor penentu biasanya belanjawan kerugian dan berapa lama sambungan mesti kekal tidak disentuh.

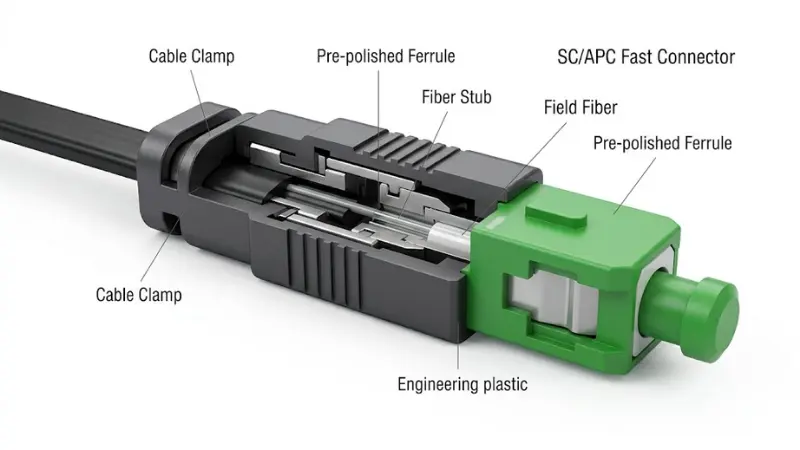

Apakah Penyambung Pantas Gentian Optik?

Penyambung pantas gentian optik ialah penyambung-bidang yang boleh dipasang yang menamatkan gentian tanpa penggilap kilang atau pengawetan epoksi. Anda juga mungkin melihatnya dipanggil penyambung pantas, penyambung pemasangan medan atau penyambung mekanikal.

Kebanyakan reka bentuk menggunakan ferrule pra-dan struktur penjajaran dalaman. Juruteknik menanggalkan, membersihkan, membelah dan memasukkan gentian medan ke dalammedan-badan penyambung pemasangan, kemudian menguncinya di tempatnya. Penyambung yang telah siap dipadankan dengan peralatan optik,penyesuai, panel tampalan, kotak terminal atau ONT dengan cara yang sama seperti penyambung-yang ditamatkan kilang. Oleh kerana tiada pengawetan atau pengilat tangan di tapak, penyambung pantas boleh memotong masa penamatan secara mendadak pada-batuan kerja yang terakhir.

Apakah Penyambungan Mekanikal, dan Bagaimana Ia Berkaitan dengan Penyambung Pantas?

Penyambungan mekanikal menjajarkan dua hujung gentian di dalam struktur ketepatan dan menahannya dengan gel padanan indeks-, bukannya mencairkannya bersama-sama. Inilah prinsip yang paling cepat digunakan oleh penyambung secara dalaman: gentian medan diselaraskan dengan stub gentian pra{2}}pendek yang pendek. Jadi "penyambung pantas" menerangkan bentuk produk, manakala "sambungan mekanikal" menerangkan kaedah sambungan di dalamnya. Aprabenam{0}}penyambung pantasadalah satu pelaksanaan biasa, di mana tunas dan saluran penjajaran sudah dibina ke dalam badan.

Kelebihan

Kelajuan dan kos perkakas yang rendah adalah kemenangan utama. Tiada penyambung gabungan untuk dibeli, diangkut, kuasa atau penyelenggaraan, yang sesuai dengan pekerjaan kecil, penyelenggaraan medan dan pemasangan pelanggan. Tanjakan kemahiran adalah lebih pendek: dengan penari telanjang, pisau pemotong yang baik, bekalan pembersih dan penyambung yang betul, seorang juruteknik boleh menjadi produktif dengan cepat. Banyak reka bentuk juga boleh dialih keluar atau diganti dengan lebih mudah daripada sambungan bercantum, yang membantu dengan pautan sementara dan pada-perubahan tapak.

Had

Sambungan mekanikal lebih sensitif terhadap kualiti pemasangan. Sudut belahan yang lemah, muka hujung yang kotor, minyak, gentian yang-dimasukkan atau kabel-ketakpadanan diameter semuanya akan menolak kehilangan sisipan. Berbanding dengan sambungan gabungan yang bersih, sambungan mekanikal membawa kehilangan sisipan yang lebih tinggi dan lebih dipengaruhi oleh getaran dan kitaran suhu dari semasa ke semasa, itulah sebabnya ia bukan pilihan pertama untuk pautan tulang belakang atau sambungan luar yang terdedah. Ia boleh dipercayai apabila penyambung dibuat dengan baik dan dipasang di bawah kawalan, tetapi kawalan itu perlu dikekalkan pada setiap penamatan.

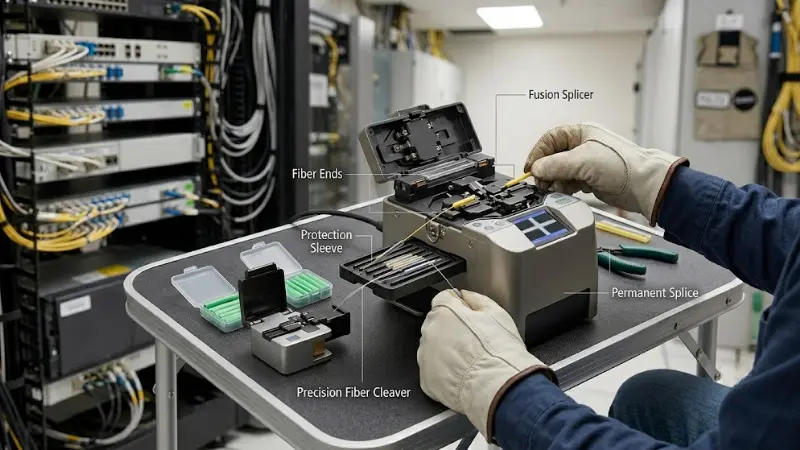

Apakah Fusion Splicing?

Penyambungan gabungan menggunakan haba, biasanya daripada arka elektrik, untuk mencairkan dan mengimpal secara kekal dua hujung gentian ke dalam satu untaian berterusan. Penyambung gabungan menjajarkan teras, menggabungkannya dan anda melindungi sambungan dengan-lengan pengecutan haba. Ia ialah kaedah standard untuk sambungan kabel kekal,-pautan jarak jauh, penutupan luar dan sistem-berprestasi tinggi. Jika anda mahukan latar belakang, berikut adalah penjelasan yang lebih mendalampenyambungan gabungan digunakan untuk apa.

Kelebihan

Prestasi ialah tajuk utama. Sambungan bercantum berterusan memberikan kehilangan sisipan yang sangat rendah dan prestasi pantulan-belakang yang sangat baik, dan kerana kaca dicantum secara fizikal, ia tidak bergantung pada kunci mekanikal untuk kekal sejajar. Ini menjadikannya panggilan yang tepat untuk pautan kritikal, infrastruktur padat, tulang belakang telekom dan kabel luar yang prestasi stabil selama bertahun-tahun lebih penting daripada tempoh sambungan itu diambil.

Had

Halangannya ialah peralatan dan masa. Anda memerlukan penyambung gabungan, pisau pemotong ketepatan, lengan perlindungan, ketuhar haba dan pengendali terlatih, yang meningkatkan kos pendahuluan dan menjadikan kaedah ini kurang sesuai untuk kerja lapangan pantas. Sambungan bercantum juga dimaksudkan untuk kekal: jika reka letak berubah, anda biasanya memotong,-sambung semula dan-melindungi semula. Untuk penamatan FTTH kecil, ini selalunya lebih perlahan daripada memasang penyambung pantas.

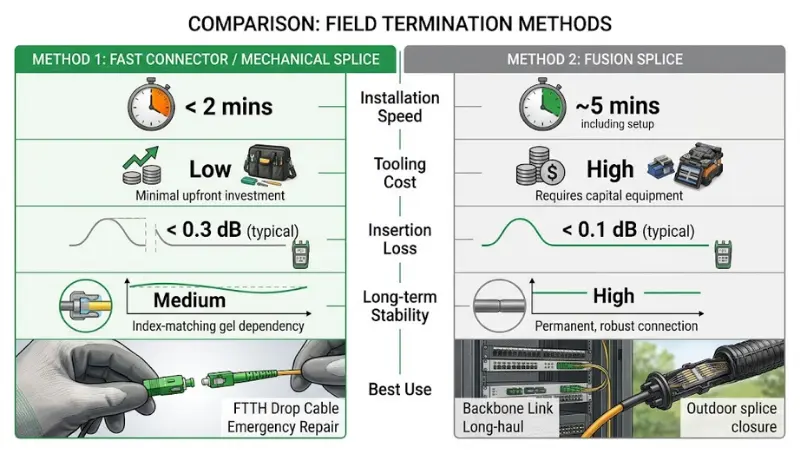

Penyambungan Mekanikal lwn Penyambungan Gabungan: Kerugian, Kebolehpercayaan dan Kos

Perbezaan praktikal datang kepada kehilangan optik,-kestabilan jangka panjang, perkakas dan pemantulan. Sebagai rujukan kerja,garis panduan kerugian yang diterbitkan oleh The Fiber Optic Association (FOA)adalah berguna: satu-sambungan mod tunggal biasanya dianggarkan pada kira-kira 0.1–0.15 dB, manakala penyambung sambat-mekanikal pra digilap-dibenarkan sehingga kira-kira 0.75 dB di bawah anggaran kerugian TIA-568. Keputusan medan untuk sambungan mekanikal yang baik selalunya mendarat di antara 0.2 dan 0.5 dB, tetapi penyebarannya lebih luas dan banyak bergantung pada belahan dan kebersihan. Anggap mana-mana nombor tunggal sebagai sasaran untuk mengesahkan melalui ujian, bukan jaminan.

Tiada kaedah selalu lebih baik. Penyambung pantas menang pada kelajuan medan, kemudahan dan kos perkakas yang rendah; penyambungan gabungan menang pada kerugian rendah dan kebolehpercayaan kekal.

Kaedah Mana Yang Lebih Baik untuk Aplikasi Berbeza?

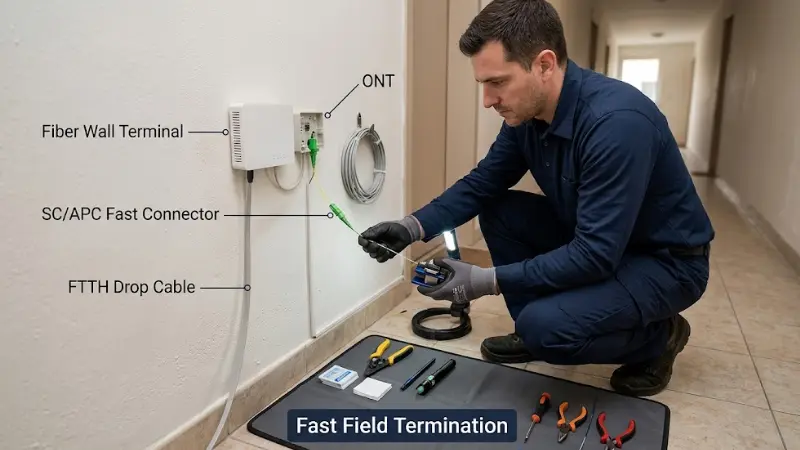

Pemasangan kabel FTTH dan lepas

Untuk FTTH, penyambung pantas biasanya merupakan pilihan praktikal. Bayangkan seorang juruteknik yang bekerja di bangunan berbilang-kediaman: berpuluh-puluh bangunanKabel jatuh FTTHpenamatan merentasi koridor, riser dan bilik pelanggan dalam satu hari. Menyediakan splicer gabungan di setiap pintu adalah perlahan dan janggal; penyambung pantas SC/APC yang dipadankan dengan kabel jatuh membolehkan kru menyelesaikan setiap titik dalam beberapa minit dan meneruskan.

Pembaikan kecemasan dan pautan sementara

Apabila pautan terputus dan perkhidmatan mesti kembali pantas, penyambung pantas mekanikal memulihkannya dengan cepat sementara pembaikan gabungan kekal dijadualkan. Perkara yang sama terpakai pada ujian, penyelesaian masalah dan perubahan rangkaian jangka pendek-di mana kelajuan mengatasi kekekalan.

Pautan-tulang belakang dan kritikal jarak jauh

Untuk laluan tulang belakang, penutupan luar dan pautan perkhidmatan kritikal, penyambungan gabungan ialah pilihan yang lebih baik. Pautan ini memerlukan kehilangan yang rendah, stabil dan mesti bertahan selama bertahun-tahun dalam ayunan dan pengendalian suhu, dan sambungan bercantum kekal jauh lebih sesuai untuk itu daripada penyambung medan.

Pengedaran dalaman dan rangkaian perniagaan kecil

Di dalam rumah, sama ada kaedah boleh berfungsi. Larian pendek dengan banyak penamatan pantas memihak kepada penyambung pantas; pautan utama kekal atau belanjawan kerugian yang lebih ketat memihak kepada gabungan. Dasarkan panggilan pada belanjawan pautan, skala projek, alatan yang tersedia dan kekerapan anda menjangkakan untuk menyentuh sambungan.

Bagaimana untuk Memilih Penyambung Pantas Gentian Optik yang Betul?

Jika anda menggunakan penyambung pantas, spesifikasi perlu sepadan dengan kabel dan sistem, atau prestasi akan menjadi tidak konsisten.

Jenis penyambung: SC, LC, FC atau ST

Penyambung pantas SC menguasai FTTH dan rangkaian akses. Versi LC muncul dalam peralatan-ketumpatan yang lebih tinggi dan tampalan. FC dan ST adalah luar biasa dalam FTTH moden tetapi masih muncul dalam sistem legasi dan perindustrian. Padankan penyambung dengan antara muka pada penyesuai, pembahagi, kotak terminal atau ONT yang akan dipadankan.

Jenis pengilat: UPC atau APC

Jangan campurkan UPC dan APC secara santai. UPC mempunyai muka hujung rata atau sedikit kubah; APC menggunakan muka hujung bersudut, biasanya dikenal pasti oleh badan hijau. Sudut memantulkan cahaya sesat kembali ke dalam pelapisan dan bukannya meluruskan gentian, yang menimbulkan kehilangan pulangan, dan itu penting dalam sistem PON di mana pantulan hulu menyebabkan ketidakstabilan. TheStandard antara muka optik penyambung IEC 61755mentakrifkan pulangan-gred kerugian di belakang ini dan gred APC berada di atas UPC. Untuk FTTH dan PON, anPenyambung pantas SC/APCialah lalai biasa; untuk tampalan umum, SC/UPC atau LC/UPC mungkin sesuai dengan reka bentuk. Jika pilihan UPC-berbanding-APC adalah baharu kepada anda, gambaran keseluruhan tentangperbezaan antara penggilap PC, UPC dan APCpatut dibaca.

Jenis gentian: mod tunggal atau berbilang mod

Penyambung mesti sepadan dengan gentian. Penyambung pantas mod tunggal-digandingkan dengan-mod jatuh tunggal dan kabel akses; penyambung berbilang mod berpasangan dengan gentian berbilang mod dalam operasi singkat perusahaan atau pusat data. Menggunakan jenis yang salah menyebabkan prestasi buruk atau kegagalan langsung, jadi sahkan perbezaan antaragentian mod-tunggal dan berbilang modsebelum anda memesan.

Keserasian kabel

Semak sama ada penyambung menerima struktur dan diameter kabel anda, sama ada penimbal-ketat 0.9 mm, kabel 2.0 mm atau 3.0 mm atau kabel jatuh FTTH rata. Untuk FTTH, lepaskan-pemasangan kabel adalah penting: penyambung harus menggenggam kabel dengan kuat supaya gentian tidak boleh bergerak selepas pemasangan.

Kehilangan sisipan dan kerugian pulangan

Kehilangan sisipan dan kerugian pulangan ialah nombor yang menentukan sama ada pautan memenuhi belanjawan. Jangan percaya nama produk sahaja; baca lembaran data pembekal, standard ujian dan proses kawalan kualiti-dan minta sampel laporan ujian sebelum pesanan pukal.

Langkah-demi-Langkah Pemasangan Penyambung Pantas Gentian Optik

Kualiti medan, bukan produk sahaja, menentukan-prestasi sambungan mekanikal. Urutan yang boleh diulang lebih penting daripada kelajuan mentah. Untuk produk-versi khusus, ikut arahan pengilang dan lihat umum inilangkah sambungan terperinci untuk penyambung cepat.

1. Jalur:tanggalkan jaket dan salutan mengikut kepanjangan yang diperlukan oleh penyambung, menggunakan penarik yang betul untuk kabel supaya anda tidak mengecat kaca.
2. Bersih:lap gentian kosong dengan lap-percuma dan pembersih yang diluluskan; jangan sentuh bahagian yang telah dibersihkan.
3. belah:gunakan pisau pemotong yang tajam dan sesuai dan padankan panjang belahan dengan spesifikasi penyambung. Muka rata, hujung segi empat sama adalah matlamatnya.
4. Periksa:elakkan menyentuh muka hujung selepas membelah; belahan segi empat yang bersih adalah yang mengekalkan kerugian.
5. Sisipkan:tolak gentian sepenuhnya ke dalam penyambung sehingga ia terduduk pada stub, kemudian masukkan mekanisme penguncian.
6. Kunci dan berpakaian:selamatkan pengapit kabel dan elakkan bengkok yang ketat berhampiran badan.
7. Ujian:sahkan sambungan sebelum anda menutup kepungan.

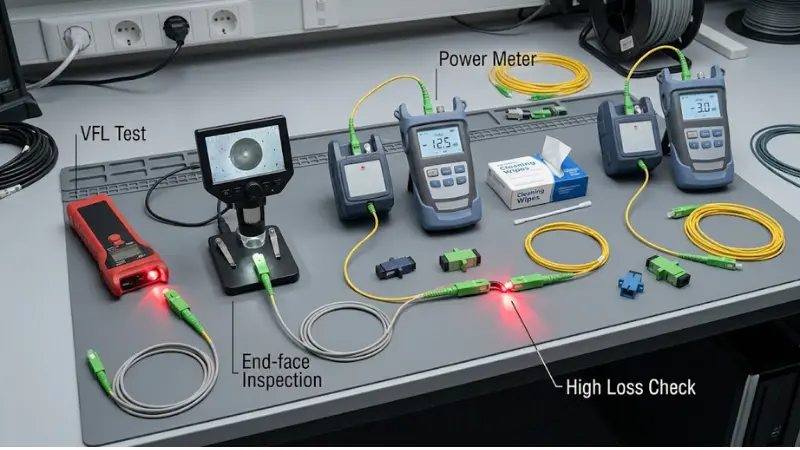

Cara Menguji Penyambung Pantas Selepas Pemasangan

Pemeriksaan visual sahaja tidak mencukupi. Sekurang-kurangnya, gunakan pengesan kerosakan visual (VFL) untuk mengesahkan kesinambungan dan mendedahkan tempat duduk yang buruk atau selekoh tajam sebagai kebocoran terang. Gunakan meter kuasa optik dengan sumber cahaya untuk mengukur kerugian akhir-ke-berbanding belanjawan pautan anda dan gunakan OTDR pada pautan yang lebih panjang atau dipertandingkan untuk mencari peristiwa-kerugian yang tinggi. Periksa muka hujung yang dipadankan dengan mikroskop gentian apabila hasilnya kelihatan sedikit. Catat bacaan; angka kerugian yang didokumenkan ialah perkara yang memberitahu anda penamatan itu lulus, bukan fakta bahawa ia telah diklik pada tempatnya.

Menyelesaikan Masalah Kehilangan Sisipan Tinggi pada Penyambung Pantas

Apabila penyambung yang baru ditamatkan berbunyi tinggi, lakukan daripada punca yang paling biasa kepada yang paling kecil sebelum anda memotong apa-apa:

• Tamatkan-pencemaran muka:punca utama. Periksa dan bersihkan muka mengawan dan penyesuai, kemudian -ukur semula.
• belah yang lemah:belahan bersudut atau sumbing meninggalkan celah atau berselerak. Semula-potong dan-tamatkan semula.
• Di bawah-gentian yang dimasukkan:jika gentian tidak sampai ke stub, kunci mungkin telah tertutup di udara. Semula-duduk sepenuhnya.
• Bengkok atau tekanan pada badan:legakan selekoh yang ketat dan periksa pengapit kabel.
• Penggilap atau gentian tidak padan:sahkan anda belum memadankan UPC dengan APC, atau-satu mod kepada berbilang mod.

Jika kehilangan masih di luar spesifikasi selepas bersih-dan-semak semula, gantikan penyambung. Untuk gejala rangkaian yang lebih luas melebihi satu sendi, panduan ini untukmenyelesaikan masalah rangkaian gentian biasamembantu mengasingkan tempat masalah sebenarnya.

Kesilapan Biasa Apabila Menggunakan Penyambung Pantas Gentian Optik

Kebanyakan kegagalan medan dikesan kembali kepada kesilapan penyediaan kecil: belahan tidak rata atau bersudut yang menimbulkan kerugian; muka hujung yang kotor daripada habuk, minyak atau cap jari; jenis penyambung yang salah, seperti UPC di mana APC diperlukan; kabel-tidak padan diameter yang membolehkan gentian bergerak; terlalu-membongkok berhampiran badan; dan melangkau ujian optik. Mengelakkan perkara ini tidak memerlukan apa-apa melainkan disiplin, dan ini adalah perbezaan antara penyambung pantas yang berprestasi dan yang secara senyap menyeret belanjawan pautan ke bawah.

Senarai Semak Pembelian B2B untuk Penyambung Pantas Gentian Optik

Untuk perolehan, matlamatnya adalah konsistensi kelompok, bukan sekadar harga unit yang rendah. Sebelum pesanan pukal, sahkan:

• Angka lembaran data:kehilangan sisipan dan kerugian pulangan yang dinyatakan, dengan standard dan syarat ujian dinamakan.
• Padanan penyambung dan pengilat:SC/LC/FC dan UPC/APC betul untuk sistem anda dankotak terminal gentian, penyesuai atau pembahagi yang dipadankan dengannya.
• Keserasian kabel:sokongan untuk penurunan tepat-diameter dan struktur kabel anda, dengan pengapit selamat.
• Ujian sampel:minta sampel dan laporan ujian, dan sahkan kehilangan dalam-sendiri sebelum melakukan volum.
• Konsistensi kumpulan dan pemeriksaan:tanya bagaimana pembekal mengawal kualiti ferrule dan{0}}mengakhiri geometri muka merentas lot.
• Pembungkusan, MOQ, dan masa utama:sahkan pembungkusan pelindung, kuantiti pesanan minimum dan penghantaran yang realistik untuk pelancaran anda.

Jika anda mendapatkan bil bahan penuh dan bukannya penyambung sahaja, iniPanduan perolehan komponen pasif FTTHmerangkumi cara penyambung, pembahagi dan penutup sesuai bersama. Untuk seni bina PON, juga saiznyaPembahagi PLCperingkat bersama penyambung supaya belanjawan kerugian akhir-hingga-ditutup.

Soalan Lazim

Adakah penyambung pantas gentian optik sama dengan sambatan mekanikal?

Tidak betul-betul. Penyambung pantas ialah produk penyambung; penyambungan mekanikal ialah kaedah penjajaran yang kebanyakan mereka gunakan secara dalaman. Ia berkait rapat tetapi istilah tidak boleh ditukar ganti: penyambung ialah perkakasan, sambatan mekanikal ialah cara ia bergabung dengan gentian di dalam.

Adakah penyambungan gabungan lebih baik daripada penyambungan mekanikal?

Untuk pautan kekal,-kehilangan,{1}}tinggi, ya. Untuk pemasangan pantas, kos perkakas yang lebih rendah, dan kemudahan medan, penyambung pantas mekanikal adalah lebih sesuai. Jawapan yang betul bergantung pada anggaran kerugian dan sejauh mana sendi mesti kekal.

Apakah alatan yang saya perlukan untuk memasang penyambung pantas gentian optik?

Jaket dan penjalur salutan bersaiz untuk kabel anda, pemotong-berkualiti tinggi, kit pembersihan dengan lin-lap percuma dan pelarut yang diluluskan serta alat ujian seperti VFL atau meter kuasa optik. Tiada splicer fusion diperlukan, yang merupakan sebab utama krew memilih kaedah ini.

Mengapakah penyambung pantas kadangkala menunjukkan kehilangan sisipan yang tinggi?

Biasanya muka hujung yang kotor atau belahan yang buruk, kurang kerap -serabut yang dimasukkan, bengkok yang ketat atau UPC/APC atau mod tunggal/multimode yang tidak sepadan. Bersihkan dan periksa dahulu,-potong semula jika perlu, dan ukur-semula sebelum menggantikan penyambung.

Bolehkah penyambung pantas menggantikan penyambungan gabungan?

Untuk kabel drop FTTH, -kerja sampingan pelanggan dan pembaikan sementara, selalunya ya. Untuk tulang belakang, jarak jauh-dan sambungan luar yang terdedah di mana belanjawan kerugian dan-kestabilan jangka panjang adalah kritikal, penyambungan gabungan kekal sebagai pilihan yang lebih selamat.

Bagaimanakah saya menguji penyambung pantas selepas pemasangan?

Periksa kesinambungan dengan VFL, ukur hujung-ke-kehilangan dengan meter kuasa optik berbanding bajet pautan anda, gunakan OTDR pada pautan yang lebih panjang dan periksa muka hujung dengan mikroskop gentian jika bacaan kelihatan sedikit. Rekodkan keputusan supaya penamatan didokumenkan sebagai lulus.

Adakah penyambung pantas boleh dipercayai untuk FTTH, dan adakah ia berfungsi dengan gentian-mod tunggal?

Ya pada kedua-dua kiraan apabila spesifikasi sepadan dan pemasangan dikawal. Banyak penyambung pantas, terutamanya jenis SC/APC untuk PON dan FTTH, direka untuk-gentian mod tunggal. Sahkan jenis gentian, pengilat dan diameter kabel sebelum memasang.

Bolehkah penyambung pantas gentian optik digunakan semula?

Ia bergantung pada reka bentuk penyambung; banyak yang tidak disyorkan untuk digunakan semula berulang kali. Sesetengah struktur membenarkan pengalihan atau penggantian, tetapi penyambung yang rosak atau tercemar tidak boleh dipasang semula jika anda mengambil berat tentang prestasi pautan yang stabil.

Kesimpulan

Penyambung pantas dan penyambungan gabungan menyelesaikan masalah yang berbeza. Jangkau penyambung pantas apabila anda memerlukan penamatan FTTH pantas,-kerja kabel, pembaikan kecemasan atau penyelesaian perkakas-rendah; mencapai penyambungan gabungan apabila pautan mestilah kekal,-rendah dan stabil pada laluan tulang belakang atau luar. Untuk perolehan, padankan jenis penyambung, pengilat, jenis gentian, diameter kabel dan angka kerugian yang diuji dengan senario sebenar anda dan sahkan sampel sebelum membeli dalam jumlah.
