Kabel pecahan MPO membolehkan satu penyambung-berbilang{1}}berketumpatan tinggi berkipas ke beberapa penyambung individu, selalunya dupleks LC, jadi pautan tulang belakang selari boleh menyalurkan transceiver individu, port panel atau peralatan dupleks. Ia adalah salah satu cara yang paling biasa untuk menyambungkan port selari 40G, 100G atau 400G untuk menurunkan-peranti kelajuan atau mendaratkan batang MPO pada perkakasan dupleks dalam rak yang sama.
Bahagian yang sukar bukanlah definisi. Ia memadankan kiraan gentian, polariti, jantina, mod gentian dan pemetaan pecahan ke seluruh saluran. Kabel boleh mengawan dengan sempurna dan masih tidak mengeluarkan cahaya jika kekutuban atau penyematan salah. Panduan ini ditulis sebagai rujukan pemilihan dan pesanan: apakah jenisnya, cara membaca polariti dan jantina, konfigurasi yang memetakan kepada transceiver yang mana, dan perkara yang perlu disahkan sebelum anda membuat pesanan.
Apakah Kabel Pelarian MPO?

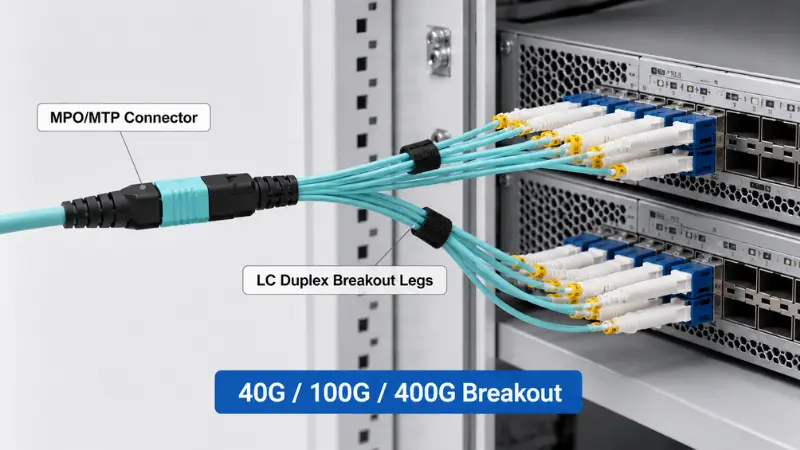

Kabel pecah MPO, juga dipanggil fanout MPO atau abah MTP/MPO, ialah pemasangan-kilang yang ditamatkan dengan satuPenyambung MPOpada hujung batang dan berbilang penyambung individu pada hujung-yang dikipas. Hujung MPO membawa 8, 12, 16, atau 24 gentian dalam satu ferrule. Hujung pemecahan membahagi gentian tersebut kepada kaki yang berasingan, biasanya pasangan dupleks LC, walaupun versi SC dan FC wujud untuk legasi atau peralatan khusus.

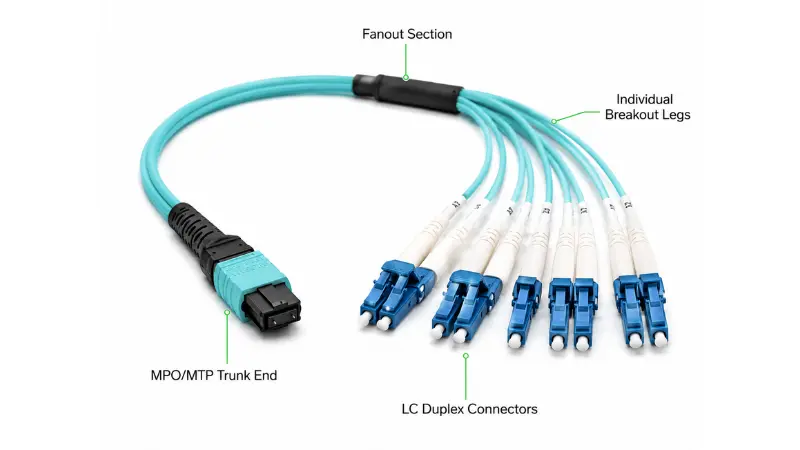

Contoh klasik ialah kabel pecah MPO ke LC: satu penyambung MPO ditamatkan kepada empat, enam atau dua belas pasangan dupleks LC bergantung pada kiraan gentian. Inilah yang secara fizikal menukar port selari kepada pautan dupleks individu.
Bagaimana Kabel Pelarian MPO Berfungsi?

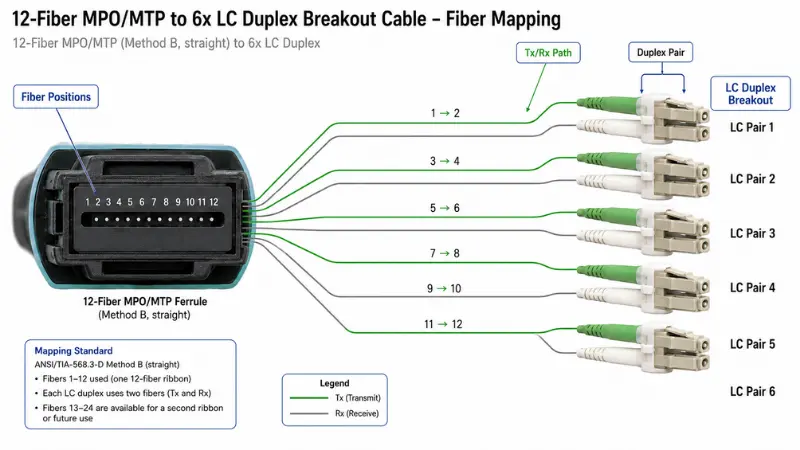

Pemasangan memetakan setiap kedudukan gentian di dalam -ferrule gentian berbilang ke kaki tertentu di bahagian pecahan. Pemetaan dikawal oleh kiraan gentian dan kekutuban, dan ia perlu bersetuju dengan optik di kedua-dua hujung saluran.
Bahagian Batang MPO/MTP
Ini ialah hujung-ketumpatan tinggi. Dalam pecahan pusat data, 8-penyambung gentian dan 12 gentian adalah yang paling biasa, dengan gentian 16 dan gentian 24 digunakan untuk optik lorong lebih tinggi dan tampalan yang sangat padat. Anda akan melihat kedua-dua "MPO" dan "MTP" pada lembaran data. MPO ialah antara muka generik yang ditakrifkan dalamIEC 61754-7 oleh US Conec dan pengeluar lain, manakala MTP ialah -tanda dagangan US Conec, versi prestasi tinggi-penyambung yang sama, dibina dengan ferrule terapung dan toleransi pin-panduan yang lebih ketat untuk kerugian yang lebih rendah. Mereka boleh digandingkan sepenuhnya, jadi soalan praktikalnya bukanlah lencana tetapi jantina, polariti dan gred yang anda tentukan. Jika istilah tersebut masih membingungkan anda, pecahan kamiperbezaan nyata antara MPO dan MTPmeliputinya dalam bahasa yang mudah.
Bahagian Breakout (Fanout).
Dupleks LC mendominasi hujung pecahan kerana LC ialah antara muka dupleks standard pada kebanyakan suis, pelayan dan transceiver. Kiraan gentian menentukan bilangan kaki dupleks yang anda dapat:
| kiraan gentian MPO | Pelarian biasa | Di mana ia sesuai |
|---|---|---|
| 8 gentian | 4 x LC dupleks | 4 pautan dupleks, penggunaan gentian penuh (tiada gentian terbiar) |
| 12 gentian | 6 x LC dupleks, atau 4 pasangan aktif dengan 4 gentian melahu dalam beberapa pautan SR4 | Pengkabelan berstruktur dan pecahan 40G/100G SR4 |
| 16 serat | 8 x LC dupleks | 8-optik lorong seperti 400G-SR8 |
| 24 gentian | 12 x LC dupleks | Medan tampalan-ketumpatan tinggi (memerlukan pelabelan yang jelas) |
Laluan Kekutuban Tx/Rx
Setiap pautan dupleks perlu menghantar penghantaran di satu pihak dan menerima di sisi yang lain. Dalam sistem selari, kabel pemecah, batang, penyesuai dan kord tampalan masing-masing menyumbang kepada laluan itu. Dapatkan satu elemen ke belakang dan penyambung akan tetap duduk, tetapi laluan optik putus. Itulah sebabnya Jenis A, Jenis B dan Jenis C tidak boleh ditukar ganti dan sebab kekutuban ialah keputusan peringkat-saluran dan bukannya pilihan setiap-kabel. Kami mengembangkan perkara ini di bawah.
Jenis Kabel Pecah MPO
"MPO breakout cable" ialah satu keluarga, bukan satu bahagian. Dua kabel yang kelihatan sama boleh berkelakuan sama sekali berbeza. Cara praktikal untuk menentukan satu adalah dengan berjalan melalui paksi ini:

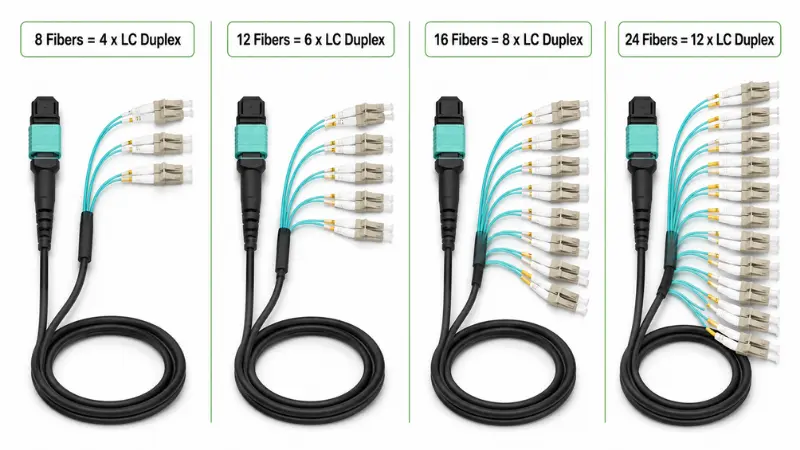

- Mengikut kiraan serat:8, 12, 16, atau 24 gentian. Ini adalah keputusan pertama dan ia mengikuti terus dari berapa banyak pautan dupleks yang anda perlukan.
- Dengan penyambung pecah:Dupleks LC adalah standard; SC dan FC muncul dalam telekom dan instrumentasi lama.
- Dengan mod gentian:mod berbilang (OM3, OM4, OM5) untuk jangkauan dekat atau mod-tunggal (OS2) untuk jarak yang lebih jauh. Lihatmod tunggal-berbanding gentian berbilang modjika anda tidak pasti pautan itu memerlukannya.
- Mengikut kekutuban:Jenis A, Jenis B atau Jenis C, dipadankan dengan saluran.
- Mengikut jantina MPO:disematkan (lelaki) atau tidak disematkan (perempuan).
- Dengan pengilat penyambung:UPC atau APC. MPO mod-tunggal hampir selalu APC; multimode biasanya PC rata.
- Mengikut jaket dan pembinaan:PVC, LSZH, riser, atau plenum; bundar tunggal -jaket fanout berbanding kaki berjaket secara individu; standard atau berperisai.
- Mengikut gred kerugian:penyambung-kehilangan atau rendah-kehilangan standard, yang penting apabila belanjawan kuasa terhad.
Dari perspektif pembekal: mulakan spesifikasi dari lembaran data transceiver dan panel tempatnya, bukan dari katalog kabel. Hampir setiap tertib yang salah yang kita lihat datang daripada memilih nombor bahagian dahulu dan membalikkan-memasang saluran padanya.

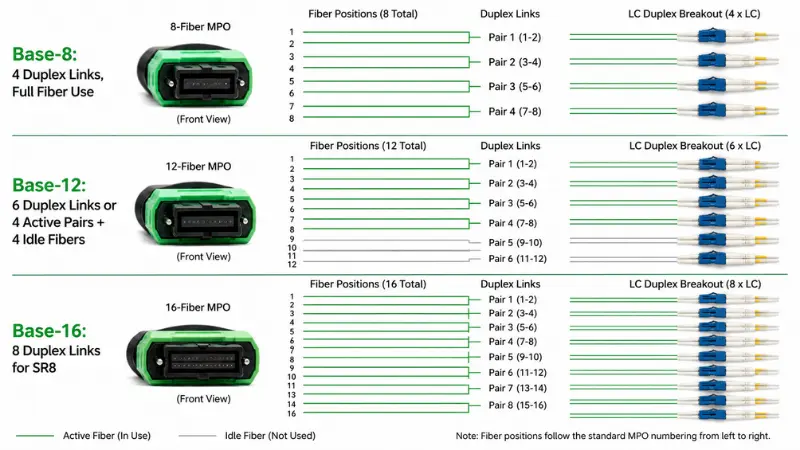

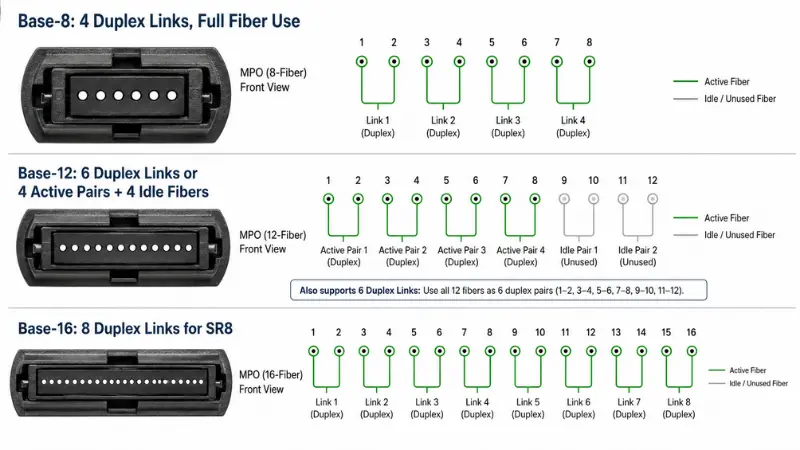

Base-8 lwn Base-12 lwn Base-16
Ini ialah soalan peringkat-kedua yang kiraan gentian sahaja tidak menjawabnya, dan di sinilah banyak "pembuktian-masa hadapan" menjadi salah. Nombor "Asas" ialah kenaikan gentian yang dibina di sekeliling kabel.
| Sistem | Penggunaan gentian untuk optik selari | Paling sesuai dengan |
|---|---|---|
| Pangkalan-8 | Penggunaan 100% untuk optik 4 lorong (8 gentian=4 dupleks) | 40G-SR4, 100G-SR4, 400G-Pemecahan DR4 tanpa gentian terbiar |
| Pangkalan-12 | Untuk SR4 melalui MPO 12 gentian, hanya 8 daripada 12 gentian membawa trafik | Pemasangan lama dan batang dupleks 12 gentian asli (6 x LC) |
| Pangkalan-16 | Penggunaan 100% untuk optik 8 lorong (16 gentian=8 dupleks) | 400G-SR8 dan laluan migrasi ke arah 800G |
Perkara yang sering terlepas: MPO 12-fiber yang digunakan untuk saluran SR4 40G atau 100G meninggalkan empat gentian gelap. Itu bukan kecacatan, tetapi ini bermakna pemecahan Base-8 biasanya merupakan pilihan yang lebih bersih dan lebih menjimatkan untuk pemecahan empat lorong, manakala Base-12 masuk akal apabila batangnya benar-benar membawa enam pautan dupleks. Kadar Ethernet dan kiraan lorong di sebalik semua ini ditakrifkan olehKumpulan kerja IEEE 802.3(40G/100G optik selari dalam 802.3ba, 200G/400G dalam 802.3bs).
Jenis A lwn Jenis B lwn Jenis C Polariti
Kekutuban adalah satu-satunya sebab paling biasa pautan MPO yang baru dipasang tidak berfungsi. Tiga kaedah klasik berbeza dalam cara batang berwayar dan kord tampalan yang melengkapkan laluan.
| Kaedah | Jenis batang | Penyesuai tatasusunan | Kord tampalan dupleks | Nota |
|---|---|---|---|---|
| Kaedah A | Jenis A, terus-terus | Kekunci-sehingga kekunci-bawah | A-ke-B di satu hujung, A-ke-A di hujung yang lain | Fleksibel, tetapi memerlukan dua tampung-jenis kord |
| Kaedah B | Jenis B, terbalik | Kunci-hingga kekunci-atas | A-hingga-B pada kedua-dua hujungnya | Tampalan tunggal-jenis kord; digunakan secara meluas untuk optik selari |
| Kaedah C | Jenis C, pasangkan-batang terbalik | Kekunci-sehingga kekunci-bawah | A-hingga-B pada kedua-dua hujungnya | Flips dikendalikan di dalam batang; biasa untuk dupleks warisan |
Cara memilih, dalam amalan: pilih satu kaedah untuk keseluruhan pemasangan dan pastikan ia konsisten hujung ke hujung. Untuk pemisahan optik-selari, Kaedah B adalah yang paling biasa kerana ia menggunakan satu tampung-jenis kord dan mengelakkan penghantaran tidak disengajakan-ke-menghantar pasangan. TheStandard ANSI/TIA-568.3-Ememformalkan Kaedah A, B dan C dan, sejak semakan 2022, menambah dua kaedah "sejagat" (U1 dan U2) yang membolehkan anda menggunakan modul dan kord yang sama pada kedua-dua hujung batang Jenis-B. Jika reka bentuk anda dibina di sekeliling kaset, ikut skema kekutuban yang ditentukan oleh sistem kaset dan bukannya skema pencampuran. Untuk latar belakang tentang kedudukan ketersambungan tatasusunan terhadap dupleks, lihat panduan kami untukLC berbanding MTP/MPO dalam-kabel berketumpatan tinggi.

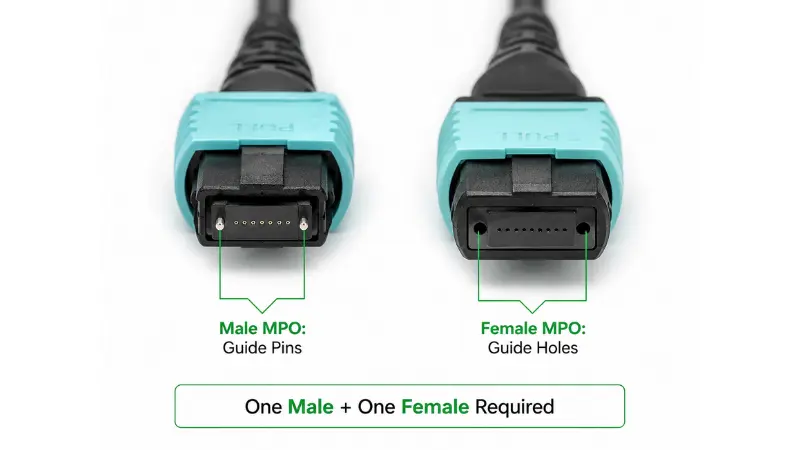

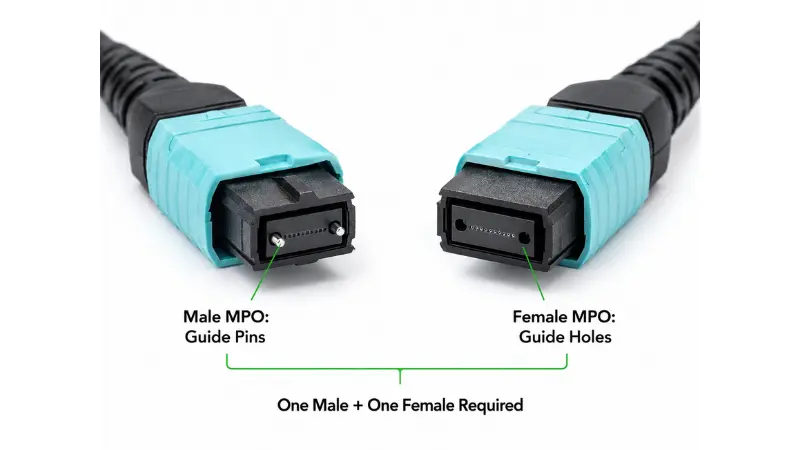

MPO Lelaki vs Perempuan: Bagaimana Memilih?
Jantina MPO adalah mengenai pin panduan dalam ferrule. Penyambung yang disematkan (lelaki) mempunyai dua pin logam; penyambung (wanita) yang tidak disematkan mempunyai lubang yang sepadan. Peraturannya adalah mutlak: setiap pasangan yang dikawinkan mestilah satu disematkan dan satu dinyahsemat. Dua penyambung yang disematkan bercanggah secara fizikal dan boleh menghancurkan pin atau cip ferrule; dua penyambung yang tidak disematkan tidak mempunyai apa-apa untuk menjajarkannya dan tidak akan duduk dengan betul.
Dalam pelaksanaan pecahan biasa, port transceiver optik selari-biasanya dinyahsemat, jadi kaki MPO yang dipalamkan ke dalam transceiver biasanya disematkan. Sebaliknya, jantina bergantung pada penyesuai, kaset atau batang yang dipadankannya. Sentiasa sahkan jantina port transceiver terhadap lembaran datanya dan semak jantina yang dikemukakan oleh andaPenyesuai MPO/MTPsebelum anda membetulkan jantina kabel. Parameter yang satu ini menghalang kedua-dua pautan mati dan kerosakan fizikal.

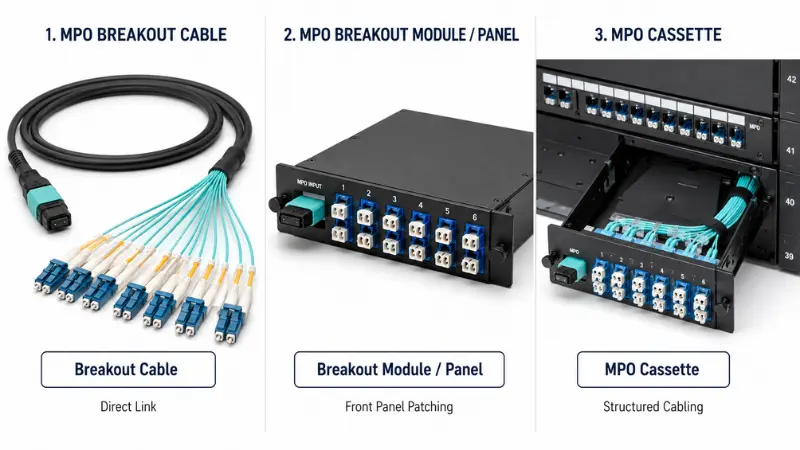

Kabel Pelarian MPO lwn Modul lwn Kaset
Ketiga-tiga ini berkaitan tetapi menyelesaikan masalah yang berbeza. Pilihannya bergantung kepada bagaimana pautan itu perlu berstruktur dan boleh diselenggara.
| Pilihan | Apa itu | Terbaik untuk | Kelebihan utama |
|---|---|---|---|
| Kabel pecah | Satu MPO/MTP mengipas terus ke kaki LC, SC atau FC | Pautan-peralatan rak yang sama, penggunaan pantas | Mudah,{0}}jimat ruang, titik sambungan paling sedikit |
| Modul / panel pecahan | Modul yang mengambil input MPO dan mempersembahkan port LC/SC di hadapan | Pautan antara-rak dan medan tampalan teratur | Tampalan-panel hadapan, pelabelan, penyelenggaraan yang lebih mudah |
| kaset MPO | Kaset modular di dalam panel tampalan menukar batang MPO kepada dupleks | Pengkabelan berstruktur dan boleh skala | Bersihkan pergerakan, penambahan dan perubahan |
Gunakan fanout longgar apabila laluan pendek dan sambungan adalah terus. Sebaik sahaja pautan melintasi rak atau akan melihat perubahan yang kerap, akaset MPOatau panel biasanya membayar sendiri dalam penyelesaian masalah dan pelabelan yang lebih mudah.
Aplikasi Biasa
Pecahan 40G hingga 4x10G
Port 40G QSFP+ SR4 membawa empat lorong 10G di atas lapan gentian. Apabila suis dan optik menyokong mod pecah, pemasangan MPO-ke-LC membahagikannya kepada empat pautan dupleks 10G-SR bebas. Ini adalah salah satu sebab yang paling biasa orang membeli kabel pelarian.
Pecahan 100G hingga 4x25G
Port 100G QSFP28 SR4 berfungsi dengan cara yang sama, berpecah kepada empat pautan 25G melalui lapan gentian. Memilih mod dan gred yang betul di sini penting kerana belanjawan setiap-lorong adalah lebih ketat; panduan kami padabagaimana untuk memilih kabel 100Gmasuk ke dalam pertukaran-.
400G: Di mana Breakout Berlaku dan Tidak Berlaku
400G ialah tempat andaian "pemecahan MPO untuk segala-galanya" gagal. Ia bergantung sepenuhnya pada antara muka transceiver:
- 400G-DR4menggunakan 8 gentian mod-tunggal (empat lorong 100G) dan terpecah dengan bersih kepada 4 x 100G melalui MPO Base-8.
- 400G-SR8menggunakan 16 gentian berbilang mod (lapan lorong 50G) pada Base-16 MPO dan boleh pecah kepada 8 x 50G atau 2 x 200G.
- 400G-FR4 dan LR4ialah antara muka mod tunggal-dupleks menggunakan pemultipleksan panjang gelombang pada pasangan LC tunggal. Mereka tidak menggunakan gentian selari, jadi kabel pecah MPO tidak terpakai sama sekali.
Jadi sebelum memilih mana-mana pecahan 400G, baca spesifikasi modul optik dahulu. Faktor bentuk (QSFP-DD, OSFP) tidak memberitahu anda peta gentian; jenis antara muka tidak.
Di Mana Kabel Ini Muncul?
Rumah biasa untuk himpunan pecahan MPO termasuk-fabrik daun, beralih-ke-pautan pelayan, rangkaian storan, medan-sambung silang, bilik telekom, tulang belakang kampus dan panel tampalan padat.
Contoh Konfigurasi Biasa
Ini ialah konfigurasi yang sebenarnya dipesan oleh kebanyakan projek, dengan produk yang sepadan dengan setiap satu:
| Konfigurasi | Penggunaan biasa | Nota |
|---|---|---|
| MTP 8 gentian kepada dupleks LC 4x | Pecahan 40G / 100G SR4 | Base-8, penggunaan gentian penuh, tiada helai terbiar |
| MPO 12 gentian hingga dupleks LC 6x | Kabel berstruktur dan batang dupleks | Untuk pautan SR4, 4 daripada 12 gentian mungkin kekal gelap |
| Abah-abah MTP 24 gentian ke FC/APC | Penampalan mod-ketumpatan tinggi-tinggi | Sahkan pengilat APC dan skema label kaki yang jelas |
Bila Tidak Menggunakan Kabel MPO Breakout?
Fanout yang longgar ialah alat yang salah apabila:
- Pautan berjalan di antara rak atau bilik dan akan melihat pergerakan, penambahan dan perubahan biasa. Batang tambah kaset atau panel lebih bersih dan lebih mudah diselenggara.
- Anda memerlukan-tampalan panel hadapan dan pelabelan tahan lama untuk kakitangan operasi.
- Port tidak menyokong mod pecahan atau antara muka ialah jenis dupleks seperti 400G-FR4 yang tidak mempunyai gentian selari untuk pecah.
- Reka bentuk akan mencampurkan-mod tunggal dan mod berbilang dalam satu saluran, yang tidak dibenarkan.
- Belanjawan kuasa sudah ketat dan set tambahan pasangan penyambung akan memakan margin.
Spesifikasi Utama untuk Disahkan Sebelum Memesan
Kebanyakan kegagalan medan mengesan kembali salah satu daripada ini adalah salah. Sahkan setiap satu terhadap saluran, bukan kabel sahaja.
- Kiraan serat.Dapatkannya daripada bilangan pautan dupleks yang anda perlukan: empat pautan ke 8-fiber, enam ke 12-fiber, dua belas ke 24-fiber. Tahan ketumpatan pembelian berlebihan "untuk berjaga-jaga."
- Kekutuban.Kunci Jenis A, B atau C merentasi keseluruhan laluan: transceiver, batang, kaset dan kord tampalan.
- Jenis penyambung dan jantina.MPO atau MTP; disemat atau dinyahsemat setiap hujung; orientasi utama; LC/SC/FC di bahagian pelarian; UPC atau APC.
- Mod gentian.Padankan optik. OM3/OM4 untuk jangkauan berbilang mod pendek, OS2 mod tunggal-untuk jarak. Jika anda sedang menimbang gred, nota kami padaOM1 hingga OM5 berbilang modletakkan had capaian.
- Jaket dan pembinaan.PVC, LSZH, riser atau plenum untuk disesuaikan dengan persekitaran, ditambah diameter, jejari lentur dan sama ada kaki memerlukan jaket atau perisai individu.
- Panjang pecahan dan pelabelan.Panjang fanout-ke-penyambung mesti sesuai dengan rak; terlalu pendek mencubit laluan, terlalu lama mengacaukannya. Setiap kaki hendaklah dilabelkan pada peta pelabuhan anda.
- Kehilangan sisipan dan laporan ujian.Untuk-pautan berkelajuan tinggi, penyambung kehilangan-rendah melindungi belanjawan. Penjelasan kami padakehilangan sisipan dalam kord patch gentianmenunjukkan mengapa beberapa persepuluh dB penting apabila beberapa pasangan penyambung disusun.
Senarai Semak RFQ untuk Kabel Pecah MPO Tersuai
Apabila anda menghantar permintaan untuk sebut harga, termasuk senarai ini di hadapan mengalih keluar kebanyakan ke belakang-dan-dan menghalang kerja semula:
Untuk pesanan projek, minta pembekal melabelkan setiap kaki mengikut susun atur rak anda dan untuk mengesahkan penyematan dan kekutuban dengan gambar rajah pendawaian sebelum pengeluaran. awak bolehhantarkan butiran pautan anda kepada kamidan kami akan mengembalikan konfigurasi terhadap senarai semak ini.
Apakah Laporan Ujian yang Perlu Disertakan?
Laporan ujian kilang yang bermakna untuk pemasangan pecah hendaklah meliputi, sekurang-kurangnya:
- Kehilangan sisipan setiap penyambung atau setiap gentian, berbanding gred yang anda pesan
- Kerugian pulangan, terutamanya untuk pemasangan mod APC dan-tunggal
- Pengesahan kekutuban atau peta wayar yang membuktikan laluan Tx/Rx
- Tamat-hasil pemeriksaan muka (kriteria penerimaan IEC 61300-3-35 ialah rujukan biasa)
- Jenis gentian, jenis penyambung dan pengilat
- Panjang pemasangan dan nombor siri untuk kebolehkesanan
Senarai Semak Pemilihan 5 Langkah
- Langkah 1 - Tentukan pautan.40G ke 4x10G, 100G ke 4x25G, pemecahan panel, tukar-ke-pelayan atau silang-sambung? Tuliskan kiraan pautan dupleks.
- Langkah 2 - Baca antara muka peralatan.Sahkan daripada lembaran data bahawa port menyokong mod pecah dan peta gentian yang digunakan antara muka.
- Langkah 3 - Tetapkan kiraan gentian dan Asas.Padankan Base-8/12/16 dengan kiraan lorong supaya anda tidak terkandas gentian atau membayar lebih.
- Langkah 4 - Betulkan polariti dan jantina.Pilih kaedah untuk keseluruhan saluran dan jantina yang disematkan/dinyahsemat untuk setiap hujung.
- Langkah 5 - Selesaikan butiran fizikal.Mod gentian, pengilat, jaket, jumlah dan panjang pecahan, pelabelan dan laporan ujian.
Kesilapan Biasa yang Perlu Dielakkan?
- Memperlakukan semua kabel pecah sebagai sama.Penampilan serupa menyembunyikan kekutuban, kiraan, penyematan dan pemetaan yang berbeza. Baca spek bahagian setiap kali.
- Meninggalkan polariti sehingga hari pemasangan.Membetulkannya kemudian boleh bermakna menukar kord, penyesuai atau keseluruhan kabel. Reka bentuk sebelum membuat pesanan.
- Mengawan UPC dengan APC.Kedua-duanya mempunyai-geometri muka yang berbeza dan tidak boleh dicantumkan; nota kami padaMuka PC, UPC dan APC-akhirmenerangkan sebab mencampurkannya merendahkan atau merosakkan pautan.
- Mod gentian tidak sepadan.Mod tunggal-dan mod berbilang tidak boleh ditukar ganti; padankan kabel dengan optik dan jarak.
- Melangkau pembersihan dan pemeriksaan.Satu ferrule MPO yang tercemar melanggar beberapa saluran sekaligus. Ikut betulpembersihan dan pemeriksaan penyambung gentiansebelum setiap mengawan, terutamanya pada-pautan berkelajuan tinggi.
Soalan Lazim
Apakah perbezaan antara MPO dan MTP?
MPO ialah standard penyambung multi{0}}gentian generik. MTP ialah versi penyambung MPO bertanda dagangan US Conec yang lebih tinggi-. Mereka boleh bercampur, jadi sahkan jantina, polariti dan gred daripada bimbang tentang nama itu.
Apakah kabel pecah MPO ke LC?
Ia ialah pemasangan dengan satu penyambung MPO/MTP pada hujung batang dan beberapa penyambung LC pada satu lagi, digunakan untuk memisahkan saluran selari kepada pautan dupleks individu seperti 4 x 10G atau 4 x 25G.
Apakah perbezaan antara kabel pecah dan kabel batang MPO?
Kabel batang mempunyai penyambung MPO/MTP pada kedua-dua hujungnya dan bertujuan untuk dialihkan kepada dupleks melalui kaset atau modul. Kabel pecahan bertukar kepada penyambung individu secara langsung, tanpa panel diperlukan.
Apakah kabel pecah MPO Jenis B?
Jenis B merujuk kepada kekutuban terbalik (kunci-sehingga ke atas-atas). Ia digunakan secara meluas untuk optik selari kerana ia membenarkan satu tampung-jenis kord dan mengurangkan peluang penghantaran-ke-pancaran ralat.
Adakah kabel pecah MPO memerlukan penyambung lelaki atau perempuan?
Setiap pasangan yang dikawinkan mestilah seorang yang disematkan (lelaki) dan satu yang tidak disematkan (perempuan). Jantina kabel yang betul bergantung pada port transceiver dan penyesuai atau kaset yang ditemuinya, jadi sahkan kedua-duanya sebelum membuat pesanan.
Apakah pelarian MPO Base-8 vs Base-12?
Pangkalan-8 menggunakan lapan-kenaikan gentian dan menggunakan gentian sepenuhnya untuk empat-optik lorong. Base-12 menggunakan dua belas dan boleh meninggalkan empat gentian gelap pada pautan SR4. Base-8 biasanya lebih bersih untuk pelarian empat lorong; Base-12 sesuai dengan batang enam dupleks asli.
Bolehkah kabel pecah MPO menyokong 400G?
Ia boleh menjadi sebahagian daripada sistem 400G seperti DR4 (8 gentian) dan SR8 (16 gentian), tetapi antara muka dupleks seperti FR4 dan LR4 tidak menggunakan gentian selari dan tidak boleh dipecahkan. Semak spesifikasi modul optik dahulu.
Apakah maklumat yang perlu saya berikan untuk sebut harga?
Kadar data, jenis transceiver, mod gentian, kiraan gentian dan Pangkalan, jenis penyambung dan pengilat, jantina MPO, kaedah kekutuban, jumlah dan panjang pecahan, penilaian jaket dan laporan ujian yang anda perlukan.
Pengambilan Utama
Kabel pecah MPO ialah cara paling langsung untuk menukar port selari menjadi pautan dupleks individu, tetapi penyambung adalah bahagian yang mudah. Pautan berfungsi atau gagal pada kiraan gentian, Jenis asas, kekutuban, jantina, mod gentian dan peta pecahan, yang kesemuanya perlu bersetuju merentas seluruh saluran. Tentukan mereka sebagai reka bentuk peringkat-saluran, padankan konfigurasi dengan antara muka transceiver sebenar dan sahkan kekutuban, penyematan dan laporan ujian sebelum pengeluaran. Untuk antara-rak atau pautan yang sering ditukar, timbangkan kaset atau panel dengan fanout yang longgar. Dengan kelajuan port anda, kiraan gentian, polariti dan jantina diselesaikan, pembekal boleh mengubah pemasangan yang betul dengan cepat dan dengan risiko pemasangan yang jauh lebih rendah.
