Apakah MDU? (Konsep)
MDU adalah singkatan kepada Multi-Unit Kediaman. Dalam industri telekom dan rangkaian, istilah ini merujuk kepada bangunan dengan pelbagai isi rumah bebas. Contoh biasa termasuk bangunan pangsapuri, asrama pelajar, hotel dan bangunan pejabat.
Istilah gentian MDU atau gentian optik MDU merujuk kepada menggunakan gentian-ke-rangkaian-rumah (FTTH) untuk bangunan berbilang-isi rumah ini. Ini ialah kaedah penggunaan yang berbeza daripada pemasangan kabel untuk rumah berkembar (SDU, Unit Kediaman Tunggal-):
|
Perbandingan |
SDU |
MDU |
|
Pengedaran Pengguna |
Tersebar, satu isi rumah setiap struktur |
Tertumpu, berbilang unit setiap bangunan |
|
Penggunaan Kabel |
Kabel khusus bagi setiap isi rumah |
Tulang belakang dikongsi, titisan bercabang |
|
Kaedah Pemisahan |
Biasanya luar |
Pemisahan bertingkat di dalam bangunan |
|
Kerumitan Kabel |
Mudah |
Memerlukan perancangan yang teliti |
Setelah memahami konsep asas tentang apa itu MDU dalam telekom, kami kini mempunyai pemahaman yang lebih baik tentang cara menggunakan penyelesaian pemasangan gentian MDU yang khusus.
Apakah masalah yang boleh diselesaikan oleh panduan ini untuk anda?
Ini ialah panduan projek MDU gentian praktikal. Sama ada anda seorang jurutera rangkaian yang merancang projek gentian optik MDU / ejen pembelian yang perlu memahami maksud MDU dalam telekom / pengurus hartanah yang ingin memahami maksud MDU dalam telekom
Atau sekadar peminat teknologi yang ingin memahami prinsip pengkabelan kabel MDU, anda akan menemui maklumat projek MDU yang berguna di sini.
saya akan gunakanProduk Evolux Fibersebagai contoh kerana barisan produk kami meliputi peralatan teras untuk kabel MDU: penyambung gentian optik, kord tampalan, kuncir, pembahagi PLC, kotak terminal dan penyesuai-ini adalah komponen pasif yang paling biasa digunakan dalam pemasangan gentian MDU.
Apakah strategi yang harus digunakan untuk saiz MDU yang berbeza?
Memahami saiz MDU anda adalah penting sebelum kami boleh mula menggunakan strategi, kerana kaedah penggunaan berbeza. Ini menentukan bilangan pembahagi, kotak terminal dan kabel gentian optik yang anda perlukan. Projek telekomunikasi MDU dikategorikan kepada tiga jenis berdasarkan bilangan tingkat dan isi rumah:
|
Jenis MDU |
Lantai |
Unit |
Strategi Pengkabelan |
Disyorkan Seni Bina Pemisahan |
|
Rendah-MDU meningkat |
Kurang daripada atau sama dengan 3 tingkat |
Kurang daripada atau sama dengan 12 unit |
Berpusat, peralatan di luar bangunan |
Peringkat-tunggal 1:16 |
|
Pertengahan-MDU meningkat |
4-10 tingkat |
12-128 unit |
Diedarkan, bilik peralatan + terminal lantai |
Dua-peringkat 1:8×1:8 |
|
Tinggi-MDU Bertingkat |
>10 tingkat |
>128 unit |
Bilik pengedaran bertingkat dan berbilang |
Dua-peringkat 1:16×1:8 |
Bagaimanakah rangkaian MDU Fiber?

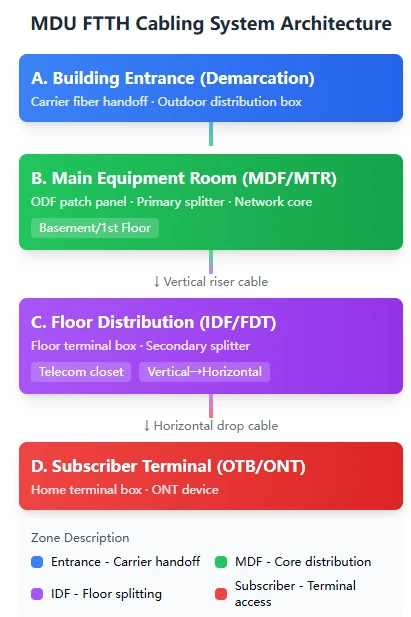

Berikut ialah rajah untuk membantu anda memahami: Rangkaian gentian optik MDU yang lengkap terdiri daripada empat zon, menjangkau dari hujung pengendali ke hujung pemilik rumah:
Tugas pemasangan gentian MDU ialah menyambung empat zon ini menggunakan peralatan yang sesuai.
Apakah konfigurasi yang diperlukan untuk bilik peralatan utama?
Adakah anda masih ingat saiz MDU anda? Kemudian kita boleh mula memahami cara mengkonfigurasi bilik peralatan utama yang sepadan. Bilik peralatan utama bertanggungjawab terutamanya untuk penamatan gentian optik luaran, penghalaan utama dan pengedaran, yang memberi kesan kepada kapasiti rangkaian dan kebolehskalaan keseluruhan. Saya telah menyenaraikan produk yang sesuai secara langsung untuk rujukan anda:
Konfigurasi Peralatan Disyorkan Evolux Fiber
|
Jenis Peralatan |
Spesifikasi |
Permohonan |
Kenapa Pilih Ini |
|
Rak-Lekapkan ODF |
4U, 144/288-teras |
Sederhana-MDU Besar (60-200 unit) |
Kapasiti tinggi, pengembangan mudah |
|
Slaid-Keluar ODF |
2U, 48/96-teras |
MDU Sederhana (24-60 unit) |
Operasi mudah, nilai yang baik |
|
ODF tetap |
2U, LC 48 teras SC/96 teras |
MDU kecil (<24 units) |
Struktur mudah, kos rendah |
|
Dinding-Kotak Gentian Lekap |
1U/2U, 12/24/48-port |
Senario kekangan ruang- |
Tiada ruang lantai diperlukan |
ODF (Kerangka Pengedaran Optik) ialah peralatan utama dalam bilik peralatan induk. Panel tampalan ODF Evolux mempunyai beberapa ciri yang patut diberi perhatian: penampilan yang kemas, pendawaian yang munasabah, mudah dikesan dan pemasangan mudah-ini amat penting untuk penyelenggaraan kemudian.

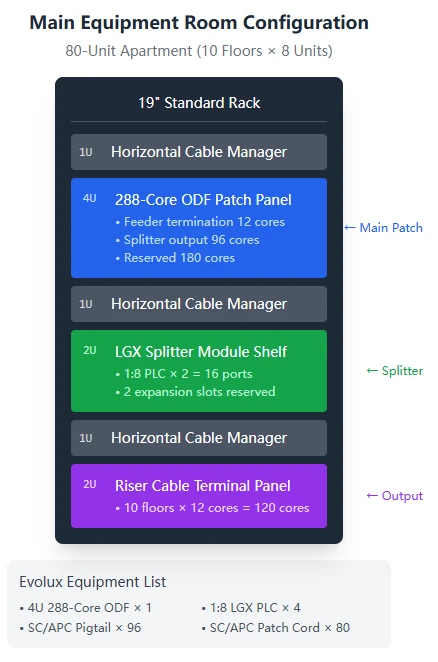

Contoh khusus daripada Evolux: Skim konfigurasi untuk 80-unit bangunan pangsapuri pertengahan
Jika projek anda juga merupakan bangunan 10 tingkat dengan 8 unit setiap tingkat, berjumlah 80 unit, maka bilik peralatan utama anda boleh dikonfigurasikan seperti berikut:
Senarai peralatan yang digunakan dalam penyelesaian:·
- 4U 288-teras pemasangan rak ODF × 1
- Pembahagi LGX PLC 1:8 × 4 (2 sedang digunakan, 2 siap sedia)
- Kuncir SC/APC 1m × 96
- Kord tampalan SC/APC 2m × 80
- Rak pengurusan kabel mendatar 1U × 3
Apakah pembahagi optik PLC? Bagaimanakah ia digunakan dalam MDU?
Operator hanya boleh menyediakan 1-2 gentian optik (bersamaan dengan 1-2 port PON) atau bilangan gentian yang terhad, tetapi kami perlu menyambungkan berdozen malah ratusan isi rumah. Dalam kes ini, pembahagi optik digunakan untuk menyelesaikan masalah ini dengan "mengubah satu menjadi banyak." Pembahagi optik PLC menggunakan prinsip pandu gelombang optik untuk "memecahkan secara seragam" pancaran cahaya kepada berbilang pancaran. Sebagai contoh, pembahagi 1:8 mempunyai 1 input dan 8 output, dengan setiap output mempunyai kira-kira 1/8 daripada kekuatan isyarat asal.
Senario aplikasi yang berbeza memerlukan penggunaan pembahagi dengan jenis pakej yang sepadan:
|
Jenis Pakej |
Ciri Saiz |
Di mana hendak dipasang |
Bila Perlu Digunakan |
|
Serat Kosong |
terkecil |
Memerlukan perlindungan tambahan |
Senario penyambungan tersuai |
|
Tiub Keluli Mini |
3×40mm |
Di dalam kotak terminal |
Pilihan pertama untuk membelah lantai |
|
Kotak ABS |
100×80×10mm |
Pemasangan kendiri |
Lokasi luar atau luas |
|
Kaset LGX |
Modul standard |
Di dalam rak ODF |
Pemisahan bilik peralatan utama |
|
Palamkan-dalam Kad |
Kad-saiz |
Slot kotak pengedaran |
Kotak agihan lantai |
Jadual Rujukan Nisbah Pemisahan:
|
Nisbah Pembahagian |
Kerugian Teori |
Kerugian Sebenar |
Permohonan |
|
1:2 |
3.0 dB |
3.2-3.8 dB |
Tahap pra-lata |
|
1:4 |
6.0 dB |
6.5-7.2 dB |
MDU naik{0}}rendah kecil |
|
1:8 |
9.0 dB |
9.5-10.5 dB |
MDU sederhana, paling biasa |
|
1:16 |
12.0 dB |
12.5-13.5 dB |
Pemisahan berpusat |
|
1:32 |
15.0 dB |
15.5-17.0 dB |
Pemisahan utama MDU yang besar |
|
1:64 |
18.0 dB |
18.5-20.5 dB |
Senario ketumpatan ultra-tinggi |
Patutkah anda memilih pemisahan-satu atau dua-peringkat?
Pemisahan peringkat-tunggal melibatkan meletakkan pembahagi besar (cth, 1:32) di ruangan bawah tanah, membelah terus gentian kepada setiap isi rumah kepada 32 laluan. Pendekatan ini mudah dalam struktur dan mempunyai lebih sedikit titik pemisahan, tetapi kabel adalah kompleks kerana peningkatan bilangan kabel gentian optik.

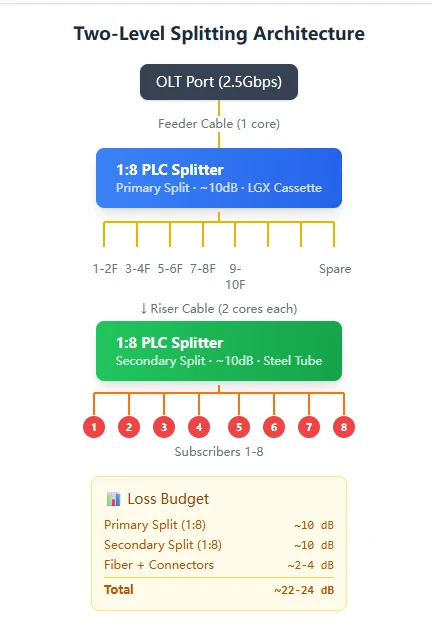

Pemisahan dua-peringkat melibatkan meletakkan pembahagi 1:8 di ruang bawah tanah, dan kemudian pembahagi 1:8 yang lain pada setiap tingkat, dengan berkesan melayani 8 x 8=64 isi rumah. Kaedah ini memerlukan lebih sedikit kabel gentian optik dan lebih fleksibel, tetapi peringkat pemisahan tambahan meningkatkan kehilangan gentian sebanyak lebih kurang 10dB.
Untuk MDU yang mempunyai lebih daripada 30 isi rumah, kami mengesyorkan pemisahan dua-peringkat. Ini adalah pendekatan arus perdana untuk pemasangan gentian MDU.
Bagaimana untuk memilih kotak terminal?
Kawasan pendawaian lantai ialah "titik persilangan" kabel optik tulang belakang menegak dan kabel jatuh mendatar-kabel optik dalam "darat" riser di sini, dan kemudian bercabang menjadi berbilang kabel optik yang menyambung kepada setiap isi rumah.
Kotak Terminal Dalaman
|
produk |
Kiraan Pelabuhan |
Dimensi (mm) |
Ciri-ciri |
Permohonan |
|
Kotak Terminal Mini |
2-port |
86×86×23 |
Ultra-nipis, dinding-pelekap siram |
Pintu masuk pelanggan |
|
Kotak Terminal Standard |
4-port |
120×80×25 |
Lekap di dinding-, kemasan putih |
Pelanggan/tingkat kecil |
|
Kotak Terminal Sederhana |
8-port |
180×120×35 |
Dibina-dalam dulang sambatan |
Pengagihan lantai |
|
Kotak Terminal Besar |
16/24-port |
280×200×50 |
Boleh rumah splitter |
Pengedaran utama lantai |
Kotak Terminal Kalis Air Luaran
Jika almari telekom lembap atau tempat pengedaran berada di luar, gunakan jenis kalis air:
|
produk |
Kiraan Pelabuhan |
Penilaian Perlindungan |
Permohonan |
|
Kotak Kalis Air 8-Port |
8-port |
IP65 |
Persekitaran lembap/separuh-luar |
|
Kotak Kalis Air 16-Port |
16-port |
IP65 |
Pengedaran luar lantai |
|
Kotak Kalis Air 24-Port |
24-pelabuhan |
IP65 |
Lantai besar/berbilang-pembawa |

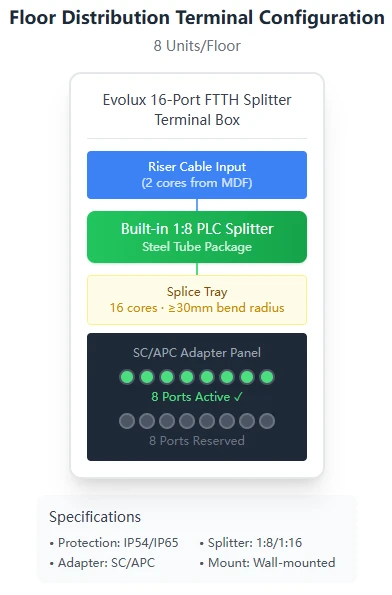

Rajah Pemasangan Kotak Terminal Lantai:
Bagaimana untuk memilih kabel gentian optik? Apakah jenis yang harus digunakan untuk lokasi yang berbeza?
Pemilihan kabel MDU memerlukan pertimbangan lokasi pemasangan, keperluan kiraan teras dan-kadaran kalis nyalaan. Jenis kabel gentian optik yang berbeza digunakan di kawasan yang berbeza:
Kabel Tulang Belakang Riser
|
Model Produk |
Kiraan Teras |
Jenis Gentian |
Jaket |
Penilaian Kebakaran |
Permohonan |
|
GJFJV |
2-24 teras |
G652D/G657A1 |
LSZH |
Riser |
Riser dalaman pilihan pertama |
|
GJSFJV |
6-24 teras |
G657A1 |
LSZH+Pita Keluli |
Riser |
Apabila perlindungan tambahan diperlukan |
|
GYFTY |
12-288 teras |
G652D |
PE |
Dinilai{0}}luaran |
Luar ke pintu masuk bangunan |
Kabel Agihan Mendatar
|
Model Produk |
Kiraan Teras |
Jenis Gentian |
Jaket |
Ciri-ciri |
Permohonan |
|
GJXZY |
2-24 teras |
G657A2 |
LSZH |
Mikro-tiub, fleksibel |
Pengagihan lorong |
|
GJPFXJH |
12-48 teras |
G657A |
LSZH |
Penampan ketat berbilang-teras |
lantai FTTB |
Jatuhkan Kabel
|
Model Produk |
Kiraan Teras |
Diameter Luar |
Jenis Gentian |
Jaket |
Permohonan |
|
GJXFH (Rama-rama) |
1-4 teras |
2×3mm |
G657A1/A2 |
LSZH |
Penurunan dalaman |
|
GJXFH (Menyokong-Sendiri) |
1-4 teras |
2×5mm |
G657A2 |
LSZH+Dawai Keluli |
Penurunan udara |
|
GJYXFCH |
2-12 teras |
Bulat |
G657A2 |
LSZH |
Udara/luar |
|
Penampan Ketat |
1-2 teras |
3.6-4.8mm |
G657A1 |
LSZH-OFNP |
Pendawaian dalaman |
Adakah MDU memerlukan kabel gentian optik G657 untuk pemasangan di rumah?
Siri G657 ialah "bengkok-gentian tidak sensitif", bermakna ia boleh beroperasi dengan jejari lentur yang sangat kecil tanpa meningkatkan kehilangan. Ini menjadikannya sesuai untuk sudut lorong dan selekoh saluran yang ketat.
|
Standard |
Jejari Selekoh Minimum |
Kerugian Tambahan @1550nm |
Produk Evolux |
|
G.657A1 |
10 mm |
Kurang daripada atau sama dengan 0.25 dB @10mm/10 pusingan |
Kabel jatuh standard |
|
G.657A2 |
7.5 mm |
Kurang daripada atau sama dengan 0.03 dB @15mm/10 pusingan |
Ruang sempit jatuh |
|
G.657B3 |
5 mm |
Kurang daripada atau sama dengan 0.15 dB @5mm/1 pusingan |
Senario selekoh melampau |
Di manakah terletaknya kotak terminal gentian optik?
Kotak terminal gentian optik ialah perhentian terakhir untuk kabel gentian optik untuk sampai ke rumah pengguna-modem optik (ONT) disambungkan di sini.
Pilihan Kotak Terminal Rumah
|
Senario |
Produk Disyorkan |
Spesifikasi |
Ciri-ciri |
|
Kediaman Standard |
Kotak Terminal Mini FTTH |
2-port, putih |
86-panel jenis, pelekap siram dinding |
|
Kediaman mewah |
Kotak Terminal Tersembunyi |
2-port, tersembunyi |
Selaras dengan hiasan |
|
Pengguna Komersial |
Kotak Terminal Standard |
4-port |
Menyokong berbilang ONT atau talian sandaran |
|
ONT luar |
Kotak Terminal Kalis Air |
2-port, IP65 |
Pemasangan luar, kalis air |

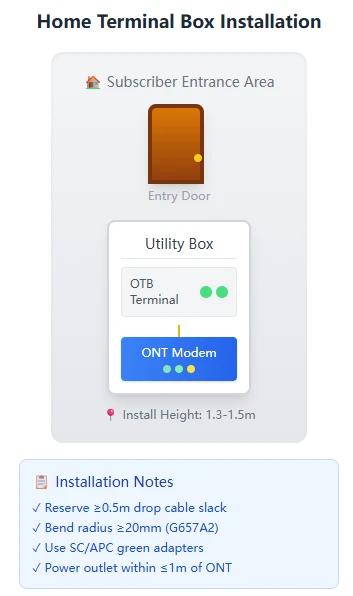

Lokasi Pemasangan dan Gambarajah Perkara Utama:
Penyambung dan Penyesuai Gentian Optik: Aksesori Kecil Ini Sangat Penting
Dalam rangkaian gentian MDU, penyambung dan penyesuai, walaupun bersaiz kecil, digunakan dalam kuantiti yang banyak dan memainkan peranan penting-mereka bertanggungjawab untuk mendayakan sambungan "palam-dan-main" antara gentian optik.
Jenis Penyambung Biasa
|
taip |
Penampilan |
Kegunaan Utama |
|
SC/APC |
Kepala persegi hijau |
Piawaian rangkaian PON, diperlukan untuk MDU |
|
SC/UPC |
Kepala persegi biru |
Bukan-Senario PON |
|
LC |
Kepala persegi kecil |
Senario-ketumpatan tinggi, biasa dalam ODF |
|
FC |
Kepala berulir bulat |
Peralatan warisan |
Kami mengesyorkan menggunakan SC/APC dengan penyambung hijau secara konsisten. Ini akan membantu mengelakkan sisipan yang salah.
Bagaimana dengan MDU yang besar?

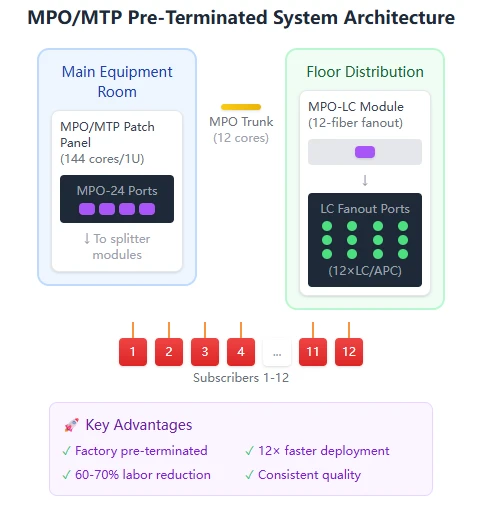

Kami boleh menggunakan-penyelesaian MPO/MTP berketumpatan tinggi:
Untuk projek gentian optik MDU yang besar dengan lebih 200 pengguna, penyambung teras tunggal-tradisional terlalu tidak cekap. Penyelesaian MPO/MTP Evolux boleh meningkatkan kecekapan penggunaan dengan ketara.
Spesifikasi panel tampalan MPO/MTP
|
produk |
Spesifikasi |
Ketumpatan Teras |
Permohonan |
|
Panel Tampalan MPO/MTP 1U |
96-teras |
96 teras/1U |
Pengagihan utama MDU sederhana |
|
Panel Tampalan MPO/MTP 1U |
144-teras |
144 teras/1U |
Pengedaran utama MDU yang besar |
|
Panel Tampalan MPO/MTP 3U |
288-teras |
96 teras/U |
MDU tambahan-besar |
|
Panel Tampalan MPO/MTP 4U |
384/576-teras |
96-144 teras/U |
Gred pusat data |
Kelebihan sistem pra-MPO:
Soalan Lazim
Carian Pantas & Pengiraan Kerugian Produk
Bagaimana untuk Memilih Panel Tampalan ODF?
+
-
|
Skala Pengguna |
Produk Disyorkan |
Spesifikasi |
Jenis Penyambung |
|
<20 units |
1U Tetap |
24-teras |
SC |
|
20-40 unit |
Slaid 1U-Keluar |
48 teras |
SC/LC |
|
40-80 unit |
Slaid 2U-Keluar |
96-teras |
LC |
|
80-150 unit |
Rak 4U-Lekapkan |
144-teras |
LC |
|
150-250 unit |
Rak 4U-Lekapkan |
288-teras |
LC/MPO |
|
250+ unit |
MPO Tinggi-Ketumpatan |
576-teras+ |
MPO-LC |
Bagaimana untuk Memilih Splitter?
+
-
|
Peringkat Perpecahan |
Nisbah Pembahagian |
Jenis Pakej |
Lokasi Pemasangan |
|
Peringkat Pertama |
1:8/1:16 |
Kaset LGX |
Rak ODF |
|
Peringkat Kedua |
1:8 |
Tiub Keluli/Kotak ABS |
Kotak terminal lantai |
|
Peringkat Tunggal |
1:16/1:32 |
Kotak ABS |
Kotak pengedaran luar |
Bagaimana untuk memilih kabel?
+
-
|
Lokasi Permohonan |
Produk Disyorkan |
Kiraan Teras |
Jenis Gentian |
|
Pengumpan Luar |
GYFTY |
12-48 teras |
G652D |
|
Riser Dalaman |
GJFJV |
24-48 teras |
G657A1 |
|
Lorong Mendatar |
GJXZY |
12-24 teras |
G657A2 |
|
Drop Dalaman |
GJXFH/Penimbal Ketat |
1-2 teras |
G657A1/A2 |
|
Drop Luar |
GJXFH Self-Sokongan |
1-2 teras |
G657A2 |
Bagaimana untuk Memilih Kotak Terminal?
+
-
|
Lokasi Pemasangan |
Produk Disyorkan |
Kiraan Pelabuhan |
Penilaian Perlindungan |
|
Pintu Masuk Pelanggan |
Kotak Terminal Mini |
2-port |
IP20 |
|
Almari Lantai (Dalam) |
Kotak Terminal Standard |
8/16-port |
IP54 |
|
Almari Lantai (Lembap) |
Kotak Terminal Kalis Air |
8/16/24-port |
IP65 |
|
Pengagihan Luar |
Kotak Agihan Kalis Air |
16/24-port |
IP65 |
Bagaimana untuk Mengira Belanjawan Kerugian?
+
-
Sistem PON mempunyai had belanjawan kuasa (biasanya 28-32dB). Berlebihan dan anda akan keciciran. Apabila melakukan pemasangan gentian MDU, anda mesti mengira anggaran kerugian terlebih dahulu.
Sumber Kehilangan
|
Jenis Kehilangan |
Nilai Biasa |
Nota |
|
Kehilangan Serat |
0.35-0.4 dB/km |
Beberapa ratus meter bangunan menambah 1-2dB |
|
Kehilangan Splitter |
10-17 dB |
Bergantung pada nisbah split |
|
Kehilangan Penyambung |
0.3-0.5 dB/setiap satu |
Setiap titik sambungan dikawinkan |
|
Kehilangan Splice |
0.05-0.1 dB/setiap satu |
Dengan kualiti sambatan yang baik |
Pengiraan Kerugian Pemisahan Dua-Peringkat Biasa
Pemisahan Peringkat Pertama (1:8)=10.5 dB
Pemisahan Peringkat Kedua (1:8)=10.5 dB
Kehilangan Gentian (500m)=0.2 dB
Penyambung (6)=2.4 dB
Sambungan (4)=0.3 dB
─────────────────────────────────────
Jumlah ≈ 24 dB
Tinggalkan 3-4dB marginuntuk kekal dalam bajet kuasa PON.
Mengenai Evolux Fiber
Shenzhen Evolux Fiber Co., Ltd., yang ditubuhkan pada 2013, memberi tumpuan kepada R&D dan pembuatan produk sambungan gentian optik.
Barisan Produk Teras:
- Penyambung Gentian Optik
- Tali Tampalan
- Pigtails
- Pemisah
- Kotak Terminal
- Penyesuai
- MPO/MTP
- Produk -Ketumpatan Tinggi
Produk ini meliputi semua keperluan sambungan pasif untuk kejuruteraan gentian optik MDU.
Perkhidmatan:
- Reka bentuk penyelesaian kabel MDU tersuai
- Pemilihan produk dan sokongan teknikal
- Latihan projek di-tapak
- Sokongan teknikal selepas-jualan
Hubungi kami sekarang untuk penyelesaian tersuai anda!
