Jawab dulu. Untuk memadankan pigtail gentian dalam panel tampalan: sahkan kepungan telah siap sambat-, sahkan padanan kaca batang dan kuncir, tentukur splicer pada kedudukan kerja, kemudian lakukan sepuluh langkah bernombor di bawah dari kemasukan kabel ke port berlabel. Pegang setiap sambungan gabungan di bawah 0.1 dB sebagai sasaran kerja, mengetahui ANSI/TIA-568.3-E membenarkan sehingga 0.3 dB setiap sambungan untuk kabel premis dan spesifikasi projek mengatasi kedua-dua angka. Ukur setiap peristiwa sambatan OTDR dari dua arah dan purata, kerana bacaan satu arah pada gentian berbeza adalah salah dalam arah yang boleh diramal dan bukannya hanya tidak tepat.
Pemeriksaan Pra-Kerja Sebelum Anda Menyambung Pigtail Gentian dalam Panel Tampalan
Kebanyakan perkara yang sampai ke meja aplikasi kami bukanlah masalah penyambungan. Ia adalah masalah pembelian atau perancangan yang hanya dapat dilihat apabila anak kapal berdiri di splicer dengan kabel telah dibuka. Tiga pemeriksaan mengambil masa sepuluh minit dan mengeluarkan hampir kesemuanya.
| keadaan | Perkara yang perlu disahkan | Berhenti kerja jika |
|---|---|---|
| Kepungan telah siap-sambungan | Mata pelekap dulang, kapasiti pemegang splice, saluran storan kendur,-panduan jejari bengkok semuanya ada | Mana-mana satu daripada empat hilang. Casis penamatan-terus tanpa pelekap dulang atau saluran kendur tidak boleh ditukar secara praktikal di tapak, walaupun sesetengah kepungan modular menerima tambahan-kit dulang. Sahkan terhadap lembaran data kepungan sebelum mengambil apa-apa cara |
| Jenis gentian sepadan hujung ke hujung | Batang dan kuncir adalah kedua-dua mod-tunggal, atau kedua-duanya kategori berbilang mod yang sama. Periksa cetakan kabel dan label kuncir, bukan warna jaket | Geometri teras berbeza. Satu-mod ke multimod bersama tidak hanya berjalan lossy. Bergantung pada arah, keadaan pelancaran dan margin penerima, ia menghasilkan apa-apa daripada kehilangan teruk yang tidak boleh diterima kepada pautan yang tidak akan muncul sama sekali |
| Splicer ditentukur untuk bilik ini | Penentukuran arka dijalankan pada kedudukan kerja sebenar, keadaan elektrod dan kiraan arka diperiksa | Penentukuran terakhir dijalankan dalam keadaan suhu atau ketinggian yang berbeza |
Tiga mod kegagalan menyumbang kepada kebanyakan aduan dan pengembalian kuncir yang kami kendalikan, dan ketiga-tiganya diputuskan sebelum sesiapa membuka kabel: panel yang dipesan sebagai-casis penamatan terus apabila reka bentuk menganggap dulang sambatan, set kuncir berbilang mod yang dipesan pada batang mod- tunggal kerana pesanan merujuk warna jaket pada kaki 9 mm dan bukannya 09 mm pada cetakan kabel, dan 09 mm. tumbuk sehingga dulang tidak lagi tertutup tanpa picit. Tiada satu pun daripada ketiga-tiganya boleh diperbaiki dengan penyambung yang lebih baik.
Pemilihan panel khususnya ialah keputusan pembelian yang dibuat beberapa minggu sebelum sesiapa membuka kabel, itulah sebabnyamemilih sambung-panel tampalan sedia atau ODFtergolong dalam pelan splice. Keserasian mod adalah jenis keputusan yang sama: theperbezaan antara binaan kuncir-satu mod dan berbilang modditetapkan pada peringkat pesanan, bukan pada dulang.
Apa yang Kilang-Pigtail Gentian Digilap Membeli Anda Yang Penamatan Medan Tidak
Kes penamatan kuncir ialah hujah pembuatan, bukan hujah kemudahan. Geometri muka hujung ferrule-, yang bermaksud jejari kelengkungan, offset puncak dan ketinggian gentian, ditetapkan pada peralatan penggilap yang menjalankan berpuluh-puluh penyambung pada satu masa di bawah tekanan terkawal dan jujukan filem.
Apa yang boleh kami nyatakan dengan tepat ialah spesifikasi dan proses di belakangnya. Setiap pemasangan yang ditamatkan pada barisan kami lulus-pemeriksaan muka akhir, ukuran kehilangan sisipan, ukuran kehilangan pulangan, kesinambungan, pengesahan kekutuban dan-pengesahan jujukan warna sebelum pembungkusan. Had spesifikasi mod tunggal-adalah Kurang daripada atau sama dengan kehilangan sisipan 0.2 dB dan Lebih daripada atau sama dengan kehilangan pulangan 50 dB untuk UPC, Kurang daripada atau sama dengan 0.3 dB dan Lebih daripada atau sama dengan 60 dB untuk APC. Itu adalah siling yang ditulis ke dalam spesifikasi produk dan bukannya purata medan yang dituntut. Pengedaran yang diukur tergolong dalam rekod kelompok yang dihantar bersama pesanan dan kami akan menghantar laporan kelompok tanpa nama dengan panjang gelombang ujian dan jenis instrumen atas permintaan, kerana pengedaran yang anda boleh periksa bernilai lebih daripada nombor yang disebut dalam perenggan blog.
Medan-penyambung yang digilap boleh mencapai nombor tersebut. Apa yang tidak boleh dilakukan ialah menjangkau mereka secara konsisten, penyambung demi penyambung, di atas bumbung pada bulan Julai dengan keping penggilap tangan dan tiada interferometer. Ketekalan itulah sebab utama kilang-menamatkan kuncir gentian yang disambung pada batang berdegup menamatkan batang secara terus. Latar belakang padauntuk kegunaan kuncir gentian merentas binaan FTTH, ODF dan pusat datameliputi bahagian komponen. Artikel ini kekal pada prosedur.
Persediaan Bangku dan Hayat Boleh Habis Sebelum Anda Menyambung Pigtail Gentian
Setelah kecekapan asas diwujudkan, keadaan boleh guna menjadi sumber hanyutan yang boleh berulang dalam hasil sambatan. Isyarat yang boleh diperhatikan bukanlah satu sendi yang buruk. Ia adalah satu aliran: anggaran kerugian meningkat secara berterusan melalui separuh kedua dulang, atau dilaporkan sudut belahan merendahkan merentasi tiga sambungan berturut-turut. Apabila anda melihat sama ada, berhenti dan semak kedudukan bilah dan kiraan arka sebelum anda menukar apa-apa tentang teknik anda.

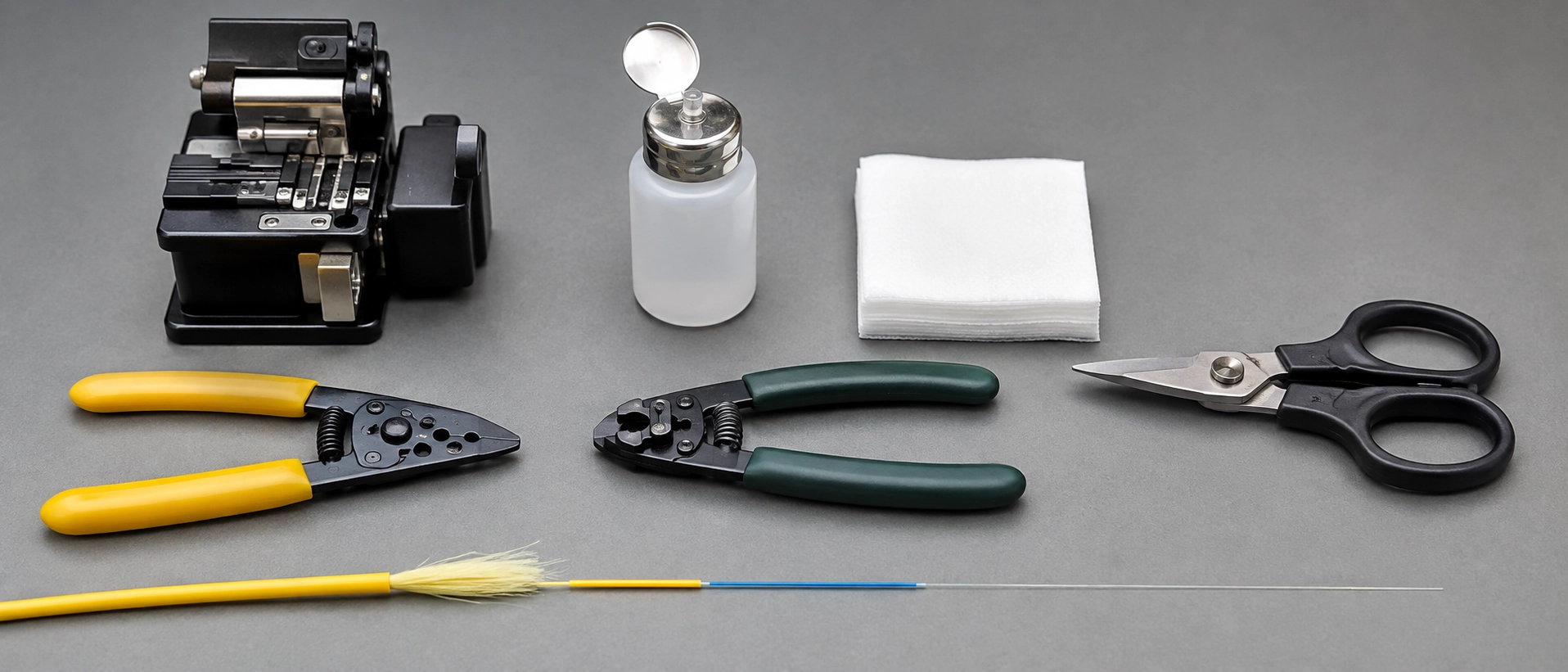

Jadual di bawah menyenaraikan perkara yang diperlukan oleh bangku simpanan dan, lebih berguna, apabila setiap item tidak lagi boleh dipercayai, dengan kuasa setiap angka sebenarnya bergantung padanya.
| item | Spesifikasi yang penting | Titik perkhidmatan | Asas |
|---|---|---|---|
| Penyambung gabungan | Penjajaran teras untuk-kerja mod tunggal | Penentukuran arka semasa ketibaan dan selepas perubahan suhu atau ketinggian | Manual pengendalian pengilang splicer |
| Elektrod | Dipadankan dengan model splicer | Gantikan pada kiraan arka, kaunter splicer anda sendiri dan tentukan manual. Jangan gunakan nombor industri generik, kerana angka itu berbeza mengikut model dan jenis elektrod | Jadual penyelenggaraan pengeluar splicer |
| Pemotong ketepatan | Keupayaan di bawah 0.5 darjah | Putar kedudukan bilah mengikut jadual, ganti apabila dilaporkan sudut belahan hanyut ke atas | Jadual hayat -bilah pengilang pisau |
| Orang telanjang | Alatan berasingan untuk penimbal ketat 0.9 mm dan salutan 250 μm | Periksa rahang untuk membina salutan-setiap anjakan | Latihan lapangan |
| Membersihkan bahan habis pakai | 99% isopropil alkohol, kain lap-percuma | Lap segar pada muka setiap sambatan. Pencemaran yang ditinggalkan pada kaca diwap oleh arka dan boleh disimpan semula di dalam sendi sebagai kemasukan | Panduan pembersihan pengilang splicer dan gentian |
| Lengan perlindungan | Diameter dalam dipadankan dengan gentian, panjang dipadankan dengan pemegang dulang | Sahkan tempat duduk lengan dalam pemegang sebelum sambungan pertama | Spesifikasi pengeluar lengan dan dulang |
| VFL, OLTS, OTDR | VFL untuk kesinambungan dan pemburuan macrobend, OLTS untuk pensijilan, OTDR untuk pencirian | Arus penentukuran meter | Peringkat ujian ANSI/TIA-568.3-E |
| Pelabelan | Pengenalan port dan untaian pada kedua-dua muka panel | Digunakan sebelum dulang ditutup | Spesifikasi pelabelan projek |
Satu perincian patut dinyatakan dengan jelas kerana kru memerlukan kos sejam apabila mereka salah: haba-lengan mengecut masuk ke gentiansebelum inigentian masuk ke dalam splicer. Tiada pemulihan daripada mengingati selepas itu.
Fiber Pigtail Fusion Splicing Langkah demi Langkah: Sepuluh Langkah Bernombor Dengan Kriteria Lulus

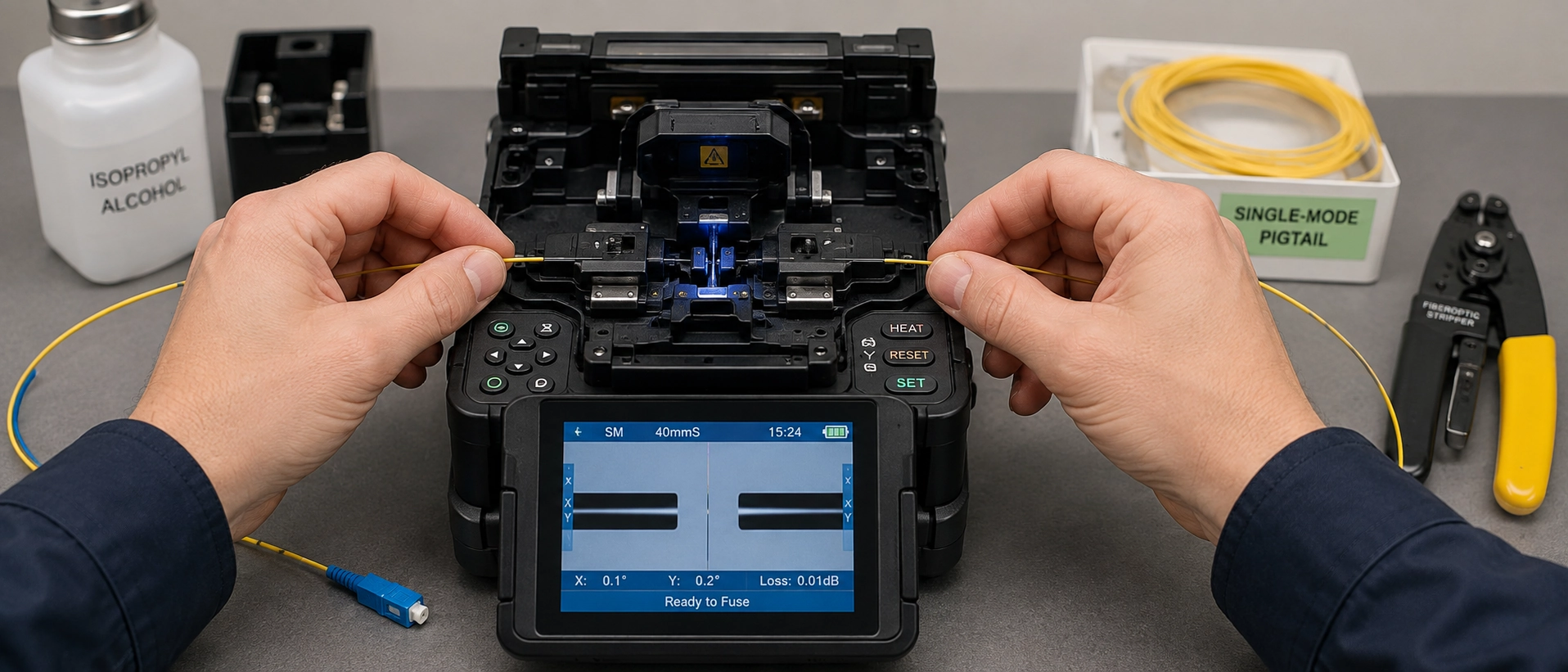

Ini ialah susunan kerja yang digunakan apabila kami menggabungkan-pigtail gentian sambung semasa ujian pelanggan dan kelayakan sampel dalam makmal aplikasi kami sendiri, pada 12-serat dan 24-tangkai tiub longgar gentian ke dalam kandang dulang 1U dan 2U dengan lengan perlindungan 40 mm dan 60 mm. Setiap langkah membawa kriteria lulus dan pencetus buat semula, kerana urutan tanpa titik penghakiman hanyalah penerangan. Perintah yang sama digunakan pada prosedur penyambungan kuncir mod tunggal untuk kotak terminal FTTH, di mana hanya kiraan dulang dan kiraan gentian berubah.
| # | Tindakan | Kriteria lulus | Buat semula pencetus |
|---|---|---|---|
| 1 | Bawa batang ke dalam panel, tanggalkan jaket luar ke tingkap yang dirancang, selamatkan sarung pada kelenjar masuk, dan ikat kekuatan logam dan anggota tengah ke titik tanah kandang mengikut arahan pengilang kabel dan kepungan serta peraturan ikatan yang berkuat kuasa di tapak. Anggota kekuatan dielektrik tidak terikat, jadi kenal pasti jenis yang anda miliki sebelum menyentuh lug | Kabel tidak boleh bergerak di bawah tekanan tangan, kaedah ikatan sepadan dengan jenis ahli yang sebenarnya ada dan arahan pengilang | Sebarang pergerakan pada kelenjar, atau anggota dielektrik dianggap sebagai logam |
| 2 | Bunyikan-potong dan keluarkan tiub penimbal, keluarkan semua sisa gel dengan 99% IPA, halakan setiap tiub ke dulang yang ditetapkan | Tiada sisa yang kelihatan pada mana-mana gentian, tiub yang diletakkan di dalam entri dulangnya | Gel dirasa atau dilihat pada serat |
| 3 | Letakkan helai batang dan kaki kuncir dalam susunan warna yang sepadan di atas bangku sebelum sebarang alat menyentuh kaca | Kedua-dua set dibaca dalam urutan yang sama, kedudukan mengikut kedudukan | Sebarang kekaburan dalam identiti untaian |
| 4 | Luncurkan lengan perlindungan ke kaki kuncir | Sarung lengan, bahagian but bersih dari zon sambatan | Lengan hilang pada langkah 8 |
| 5 | Salutan jalur daripada kedua-dua gentian kepada panjang yang diperlukan oleh pemegang splicer dan lengan anda, biasanya dalam kawasan 30–40 mm. Geometri pemegang splicer, panjang belah dan panjang lengan bersama-sama menetapkan angka yang betul untuk peralatan anda | Tempat duduk panjang gentian kosong dengan betul dalam pemegang dengan titik belah pada kedudukan yang dimaksudkan | Gentian terlalu pendek untuk mencapai datum pemegang, atau terlalu lama ia mengotori lengan |
| 6 | Bersihkan dengan satu lap satu arah, bersihkan muka setiap kali | Tiada seretan yang boleh didengar atau visual, tiada sisa | Mana-mana laluan kedua pada muka lap yang sama |
| 7 | Belah kedua-dua hujungnya | Splicer melaporkan muka rata dan berserenjang. Di bawah 0.5 darjah, keputusan menjadi boleh diulang secara konsisten, dan keupayaan sudut yang dinyatakan oleh pengilang pisau adalah rujukan untuk alat anda | Laporan sudut melayang ke atas, atau muka menunjukkan cip, bibir atau godam |
| 8 | Jalankan arka dengan profil gentian yang betul dipilih | Anggaran splicer konsisten dengan sambungan lain pada dulang yang sama | Garisan, bonjolan atau buih yang boleh dilihat dalam imej bersama |
| 9 | Pusatkan lengan di atas sambungan dengan rod kekuatan dijajarkan, jalankan kitaran ketuhar yang ditentukan untuk diameter lengan tersebut | Lengan mengecil sepenuhnya, tiada udara terperangkap, sendi berpusat pada batang | Mati-sendi tengah atau pengecutan tidak lengkap |
| 10 | Letakkan lengan dalam pemegangnya, gegelung kendur dari tengah ke luar ke kedua-dua sisi, tutup dulang, letakkan kaki kuncir ke dalam plat penyesuai, tutup penyesuai yang tidak digunakan, labelkan kedua-dua muka, kemudian uji | Gelung terletak rata, tiada ketegangan pada sambungan, jejari bengkok pada atau melebihi minimum pengeluar kabel | Mana-mana gelung lebih ketat daripada jejari selekoh minimum kabel yang ditentukan |
Garisan, bonjolan atau buih yang boleh dilihat bermaksud-belahan semula, bukan-panas semula.
Dua titik penghakiman dalam urutan itu patut diberi penekanan. Anggaran splicer pada langkah 8 ialah anggaran yang dihasilkan oleh analisis imej, bukan ukuran. Ia sangat baik untuk memutuskan sama ada untuk membuat semula sambungan di tempat kejadian, dan ia bukan bukti penerimaan. Dan langkah 10 sengaja diperintahkan supaya pelabelan mendahului ujian, kerana laporan ujian yang tidak dapat dikesan ke port adalah-kerja semula dalam penyamaran.
Urutan Warna Pigtail Gentian dan Mendapatkan Polariti yang Betul pada Kali Pertama
Pengecaman warna ialah mekanisme pencegahan ralat-termurah dalam prosedur dan ia hanya berfungsi apabila set kuncir mengikut konvensyen yang sama seperti batang. Dua belas-jujukan kedudukan yang dinyatakan dalam ANSI/TIA-598-D menjalankan biru, oren, hijau, coklat, batu tulis, putih, merah, hitam, kuning, ungu, mawar, aqua, dengan kabel di atas dua belas gentian mengulangi urutan setiap tiub penimbal dan menambah tanda pengesan.

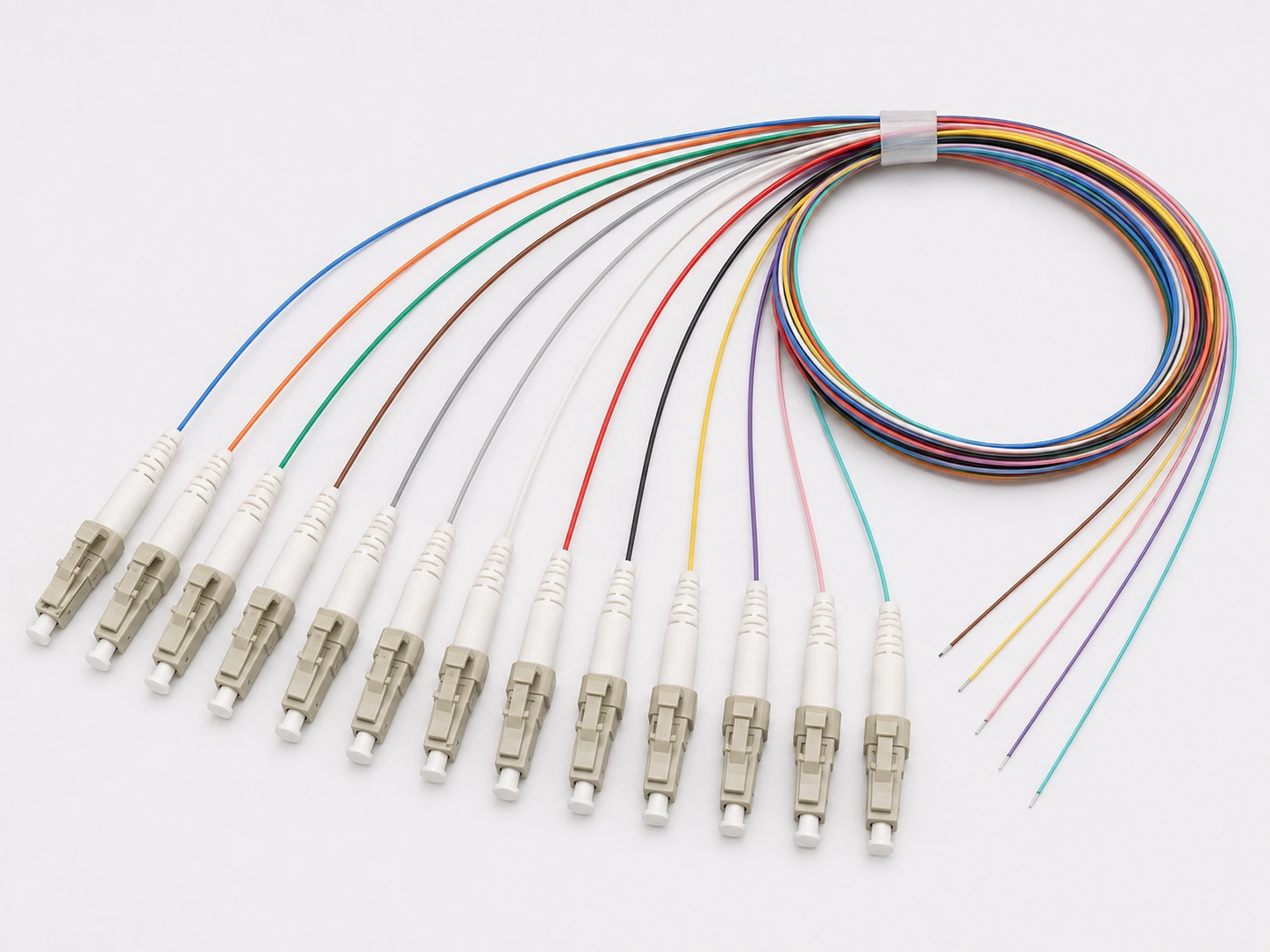

Sesiapa sahaja yang memikirkan cara memasang kuncir 12 gentian dalam panel tampalan harus menganggap set warna sebagai item spesifikasi dan bukannya kemudahan medan. Dua amaran dikenakan. Konvensyen IEC dan TIA tidak bersetuju pada setiap kedudukan, jadi binaan yang mencampurkan kabel dari satu konvensyen dengan ekor dari konvensyen lain memerlukan pemetaan yang ditulis sebelum penyambungan dan bukannya ditemui semasa ujian. Dan konvensyen yang tiba adalah yang dinamakan pesanan pembelian. Kami membekalkanSet kuncir 12 warnakepada mana-mana urutan, yang bermaksud keputusan dibuat pada RFQ, bukan pada dulang.
Kehilangan Sambatan yang Boleh Diterima untuk Pigtail Fiber: Dokumen Yang Anda Sebenarnya Dipegang
Gunakan 0.1 dB setiap sambungan sebagai sasaran kerja apabila anda menyambung pigtail gentian dan mengharapkan penyambung penjajaran-teras moden pada kaca mod tunggal-bersih untuk mendarat di bawahnya. Penerimaan kontrak, bagaimanapun, mengikut spesifikasi projek dan edisi yang dinamakannya, bukan perenggan ini. Tiga ambang beredar, ia datang daripada dokumen yang mempunyai kuasa yang sangat berbeza, dan fail projek memutuskan yang mana satu terpakai.
| Ambang dalam penggunaan | Nilai | Dokumen pentadbiran | Status |
|---|---|---|---|
| Premis dan kabel pusat data | 0.3 dB setiap sambatan gabungan, 0.75 dB setiap pasangan penyambung yang dipadankan pada gred standard | ANSI/TIA-568.3-E | Had standard yang diterbitkan. Piawaian yang sama menetapkan elaun yang lebih ketat apabila kord gred-rujukan dipadankan dengan penyambung-gred standard, jadi baca klausa yang sepadan dengan kaedah ujian anda (Rangkaian Fluke) |
| Amalan luar loji dan operator | 0.1 dB setiap sambatan, selalunya dengan purata pautan 0.05 dB, kadangkala lebih ketat pada laluan penyuap | Pengendali atau spesifikasi program-yang dibiayai itu sendiri | Sasaran kontrak, bukan had standard generik. Dokumen Telcordia GR sering dinamakan dalam kontrak ini, tetapi tiada nilai penerimaan Telcordia yang terpakai di luar kontrak yang memetiknya. Jika kontrak anda menamakan dokumen GR, ambil kedua-dua angka dan edisi daripada klausa itu |
| Nilai perancangan reka bentuk | 0.15 dB setiap sambungan gabungan mod- tunggal, dengan juruteknik berpengalaman jauh di bawah 0.1 dB | Panduan Persatuan Gentian Optik (FOA) | Angka perancangan untuk pengiraan belanjawan |
Peraturan praktikal yang berikut: spesifikasi projek mengatasi setiap angka generik dalam jadual ini, termasuk kami. Di mana dua konflik, spesifikasi menang dan hujah berakhir.
Penyebaran antara 0.3 dB dan 0.05 dB adalah tempat pertikaian penerimaan hidup, dan sebabnya adalah aritmetik. Pautan PON yang membawa nisbah pemisahan tinggi mempunyai sedikit margin yang tinggal selepas kehilangan pembahagi, pasangan penyambung dan pengecilan laluan, jadi setiap pendaratan bersama pada 0.15 dB dan bukannya 0.05 dB membelanjakan belanjawan yang diperlukan oleh nod masa depan. Pada larian LAN komersial 90 meter, sambungan yang sama adalah tidak relevan.
Satu lagi bahagian aritmetik, dinyatakan dengan teliti. Dalam kes terburuk-belanjawan yang dikira pada nilai maksimum yang dibenarkan standard, pasangan penyambung yang dipadankan pada 0.75 dB menggunakan lebih daripada dua kali ganda apa yang dilakukan oleh splice pada 0.3 dB, jadi antara muka penyambung, bukan gabungan gabungan, ialah item baris yang lebih besar. Komponen sebenar biasanya berprestasi jauh lebih baik daripada mana-mana siling, itulah sebabnya hujung penyambung setiap pigtail gentian yang kami hantar diukur dan bukannya diandaikan.
Ujian Fiber Pigtail Splice: Tahap 1, Tahap 2 dan Mengapa Satu-Laporan OTDR Arah Ditolak
Dua peringkat ujian wujud apabila anda mengesahkan sambungan kuncir gentian, dan ia tidak boleh ditukar ganti. Peringkat 1 ialah pensijilan kehilangan sisipan dengan set ujian kehilangan optik, dan inilah yang mengesahkan pautan. Tahap 2 ialah pencirian OTDR, dan ia adalah diagnostik. Surih yang menunjukkan setiap sambatan di bawah 0.05 dB adalah bukti yang berguna dan ia tidak menggantikan keputusan Tahap 1.
Peraturan kedua menangkap lebih ramai krew daripada yang pertama. Kehilangan sambatan OTDR mesti diukur dari kedua-dua arah dan purata. Ini ialah kaedah pengukuran yang prosedurnya dibina dan keputusan arah- tunggal pada pautan yang mengandungi gentian berbeza bukan semata-mata tidak tepat, ia salah dalam arah yang boleh diramal (Corning). Yang membawa kita kepada bacaan yang menjadikan juruteknik yang baik membuat semula sendi yang baik.
The Gainer: Apabila Fiber Pigtail Splice Readings Bohong

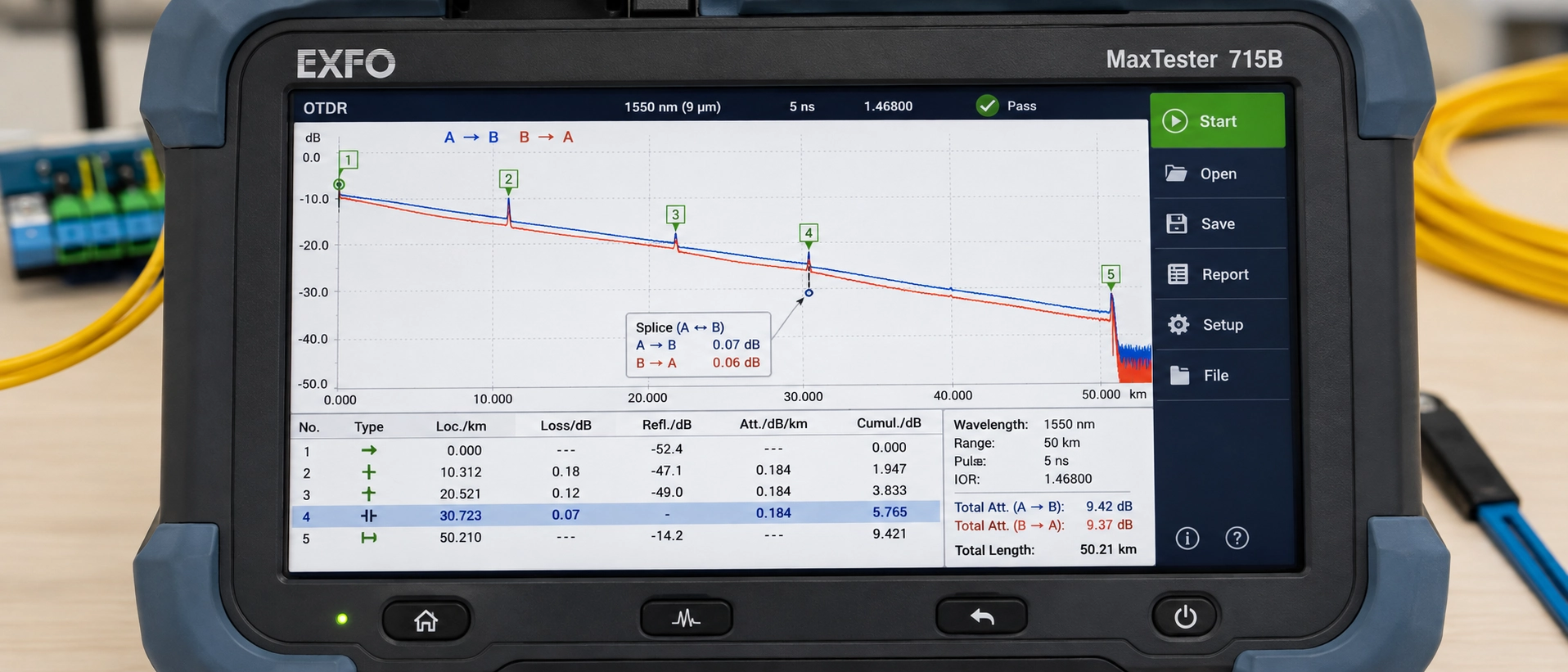

OTDR tidak mengukur kehilangan sambatan pada sendi pigtail gentian. Ia mengukur serakan belakang pada kedua-dua belah acara dan membuat kesimpulan kerugian daripada langkah. Apabila kedua-dua gentian mempunyai diameter medan mod yang berbeza, pekali serakan belakangnya berbeza, dan langkah yang disimpulkan tercemar oleh perbezaan itu.
Diukur daripada bahagian-MFD yang lebih besar ke arah yang lebih kecil, instrumen melaporkan keuntungan yang ketara, bermakna kuasa yang tidak boleh wujud. Diukur dengan cara lain, ia melaporkan kerugian yang melambung. Purata dua arah mengalih keluar artifak dan meninggalkan angka sebenar.
Perbandingan peringkat-kategori bukanlah bukti yang mencukupi tentang perbezaan medan mod, dan di sinilah kebanyakan penjelasan medan menjadi salah. ITU-T memerlukan MFD nominal dan toleransi untuk diisytiharkan pada 1310 nm dalam julat yang dibenarkan, dan julat yang dibenarkan untuk mod tunggal-dan lentur-kategori tidak sensitif bertindih (ITU-T G.652). Pertindihan itu bukan teori: SMF-28 Ultra Corning mengisytiharkan 9.2 ± 0.4 μm pada 1310 nm sambil mematuhi sepenuhnya G.652.Ddanmelebihi keperluan selekoh G.657.A1, jadi "gentian G.657" tidak memberitahu anda sendiri tentang medan mod yang anda sambungkan. Reka bentuk tidak sensitif-selekoh lain, terutamanya dalam kategori B, duduk lebih rendah.
Jadi peraturan kerja bukan "menjangkakan untung apabila G.657 bertemu G.652". Ia adalah: baca MFD nominal yang diisytiharkan pada kedua-dua lembaran data, kabel batang dan kuncir, dan jangkakan asimetri arah apabila kedua-dua nilai yang diisytiharkan berbeza secara bermakna. Nama kategori akan mengelirukan anda, lembaran data tidak akan. Inilah sebabnya mengapa kami mencetak gred gentian, G.652D, G.657A1 atau G.657A2, pada spesifikasi kuncir, dan mengapa meminta pembekal untuk MFD yang diisytiharkan ialah soalan yang munasabah dan bukannya soalan yang mengarut.
Menyelesaikan Masalah Kesalahan Penyambungan Pigtail Fiber: Sahkan, Kemudian Bertindak
| simptom | Sahkan dahulu | Kemungkinan besar punca | Tindakan | -sambungan semula diperlukan? |
|---|---|---|---|---|
| Anggaran splicer melebihi 0.1 dB, kemasukan boleh dilihat | Periksa imej bersama sebelum memotong apa-apa | Pencemaran menguap ke dalam sendi | Semula-jalur, bersihkan dengan IPA baharu,-potong semula, sambung-semula | ya |
| Mesej buruk-berulang | Semak arah aliran sudut belah yang dilaporkan merentasi beberapa sambungan terakhir | Haus bilah atau panjang jalur yang tidak konsisten | Putar kedudukan bilah, sahkan panjang jalur, periksa muka | Ya, selepas pembetulan alat |
| Ketidakstabilan arka, kerugian menjalar ke atas merentasi anjakan | Baca pembilang arka dan jalankan penentukuran arka | Kehausan atau pencemaran elektrod | Bersihkan elektrod, ganti pada kiraan yang ditentukan pengeluar | Hanya sendi yang terjejas |
| Ralat penjajaran pada gentian yang kelihatan bersih | Periksa V-alur dan pemegang | Serpihan dalam alur | Bersihkan dengan alkohol dan sapu, -semula tempat duduk | Tidak, -jalankan semula gentian yang sama |
| Lengan longgar atau bercantum-di tengah selepas ketuhar | Sahkan diameter lengan terhadap gentian dan pemegang | Saiz lengan atau profil ketuhar yang salah | Potong semula, lengan yang betul, jalankan semula kitaran yang ditentukan | ya |
| Kehilangan muncul hanya selepas dulang ditutup | Jejak dengan VFL sebelum membuka semula sambungan | Macrobend daripada lebih-lingkaran ketat atau kaki tersepit | Semula-gegelung ke jejari selekoh minimum kabel dan-pakaian semula | Tidak |
| Kehilangan tinggi satu arah, dapatkan yang lain | Bandingkan MFD yang diisytiharkan pada kedua-dua lembaran data | Perbezaan medan mod antara batang dan kaca pigtail | Uji dua hala dan purata sebelum menyentuh sendi | Tidak |
| Tiada cahaya pada satu helai | Periksa semula-pemetaan warna dan jenis gentian pada kedua-dua belah | Untai bersilang atau mod tidak padan | Betulkan pemetaan. Jika jenis gentian berbeza, helai mesti-dirancang semula dan bukannya-disambung semula | -Rencana semula, bukan{1}}sambung semula |

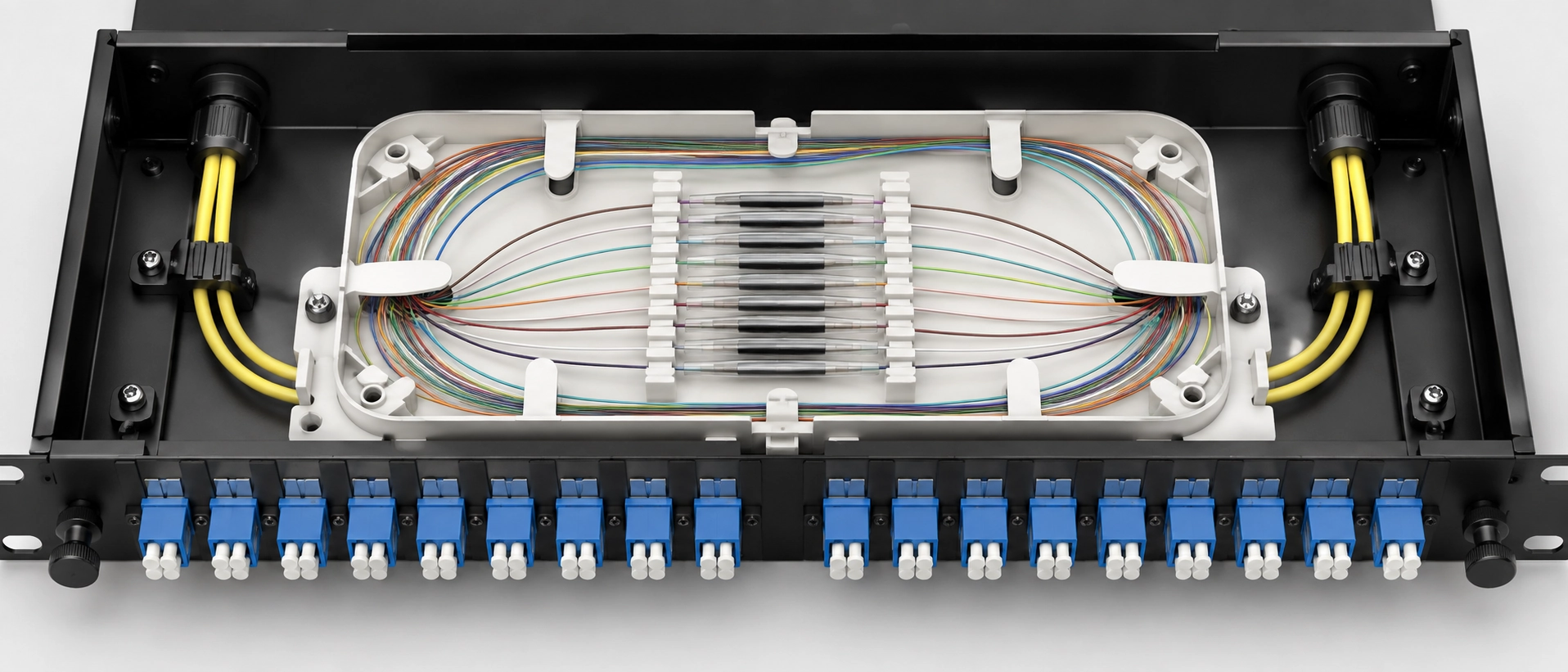

Penghalaan Dulang Sambatan Gentian Pigtail, Realiti Kendur dan Rak
Gunakan sambungan-pada penyambung dan bukannya kuncir gentian apabila kedudukan dulang, bukannya kehilangan optik atau kos unit, adalah kekangan yang mengikat. Sambungan-pada penyambung tidak memerlukan lengan perlindungan luaran atau kedudukan pemegang untuk menyimpannya (Rangkaian Fluke), dan dalam kepungan 1U dengan dulang yang telah membawa pelengkap penuh penyambung, itu adalah penentu.
Sempadan berjalan sebaliknya di bawah empat keadaan: ruang panel adalah mencukupi, kos setiap penamatan penting pada volum, antara muka penyambung mungkin perlu diubah kemudian dalam hayat loji atau anda mahu hujung penyambung menjadi-artikel yang diuji dengan angka kerugian yang didokumenkan dan bukannya medan-yang dihasilkan.
Tiga situasi penggunaan menjadikan gentian pigtail vs splice-pada keputusan penyambung dalam konkrit panel tampalan. Dalam kabinet atau kotak terminal FTTH, kuncir ialah laluan pilihan apabila kotak dihantar dengan dulang integral, kiraan pemegang meliputi kiraan gentian dengan sekurang-kurangnya satu kedudukan ganti, panjang lengan yang anda beli sebenarnya terletak di dalam pemegang itu dan reka bentuk memerlukan penyambung-kilang yang ditamatkan di pelabuhan. Tukar mana-mana satu daripadanya dan -jalankan semula perbandingan. Dalam ODF pembawa di pintu masuk pusat data, loji masuk secara konvensional disambungkan ke panel yang dimuatkan dengan-ekor ditamatkan kilang dan seni bina menganggap dulang wujud, jadi sesiapa yang bertanya cara menyambung kuncir gentian dalam ODF sedang bekerja di dalam reka bentuk yang sudah menjawab soalan ini. Dalam IDF perusahaan termampat di mana panel 1U telah ditentukan untuk 48 gentian, aritmetik selalunya tidak ditutup dan pilihan sebenar adalah antara kepungan yang lebih dalam dan sambung-pada penyambung. Pertukaran itu-adalah yang sama di belakangmembandingkan panel tampalan dengan ODFpada peringkat reka bentuk.
Sama ada aritmetik ditutup dalam kes khusus anda bergantung pada tiga pembolehubah yang tidak boleh dibekalkan oleh artikel umum: kapasiti pemegang dulang anda, panjang lengan perlindungan yang anda gunakan dan laluan penghalaan daripada pemegang ke penyesuai. Hantarkan model panel, kiraan dulang dan kiraan gentian kepada kami, dan kami akan menyusun angka kendur dan panjang terhadap ketiga-tiga itu dan menghantar kembali panjang kuncir dan urutan gentian yang disyorkan untuk kepungan itu, bersama-sama dengan lembaran kerja ukuran yang kami gunakan untuk sampai ke sana.
Menentukan Pigtail Gentian Yang Disambung Dengan Bersih
Lapan garis spesifikasi menentukan cara kuncir gentian berkelakuan di atas bangku, dan setiap satu daripadanya muncul kemudian sebagai sama ada kelajuan atau kerja semula di dulang.
| Spesifikasi | Mengapa ia mengubah kerja sambatan |
|---|---|
| Jenis penyambung | LC, SC, FC, ST, E2000 dan lain-lain, dipadankan dengan plat penyesuai yang telah ditentukan dan bukannya kepada transceiver |
| Poland | UPC untuk pautan digital standard, APC di mana pantulan belakang penting, seperti dalam tindanan video PON dan RF. Theperbezaan antara geometri muka-muka APC dan UPCterutamanya mengubah kerugian pulangan. Kehilangan sisipan masih bergantung pada-geometri muka, kepekatan ferrule, kebersihan dan kualiti penyambung mengawan |
| Gred gentian dan diisytiharkan MFD | G.652D, G.657A1 atau G.657A2, dengan MFD nominal dinyatakan, jadi keputusan OTDR boleh ditafsirkan terhadap batang |
| Mod dan kategori | OS1/OS2, atau OM1 hingga OM5. Ketidakpadanan di sini ialah-masalah perancangan semula, bukan masalah penyambungan |
| Diameter kabel | 0.9 mm untuk dulang-kerja padat, 2.0 mm atau 3.0 mm di mana kaki dikendalikan atau dialihkan ke luar kepungan |
| Bahan jaket | PVC, LSZH atau PE, ditentukan oleh spesifikasi projek, penarafan kebakaran tempatan dan ruang pemasangan. Pembekal tidak boleh menggantikan satu sama lain atas alasan harga tanpa kelulusan bertulis |
| Panjang dan kiraan gentian | Diperolehi dengan mengukur laluan sebenar: kedudukan pemegang, bengkokkan-laluan jejari, kedudukan penyesuai, kemudian gelung perkhidmatan yang cukup panjang untuk satu-sambungan semula pada panjang jalur anda. Tawaran standard berjalan 0.5 m hingga 3 m dalam kiraan dari 1 hingga 48, dan angka yang betul dalam julat itu datang daripada panel dan bukannya daripada peraturan biasa |
| Urutan warna dan pelabelan | Pesanan TIA-598-D atau IEC, serta label projek, kod bar atau kod QR digunakan di kilang dan bukannya oleh juruteknik di tangga |
Dua baris dokumentasi tergolong dalam pesanan pembelian yang sama: setiap-kumpulan atau setiap-rekod ujian unit yang meliputi kehilangan sisipan dan kerugian pulangan serta sijil pematuhan. Kedua-duanya adalah penghantaran standard di pihak kami dan bukannya pengecualian, yang menjadikan perbualan penerimaan pendek apabila keputusan OTDR pelanggan sendiri sedang disemak.
Jika anda ingin melihat rupa sebenar dokumentasi itu sebelum membuat komitmen kepada pembekal, minta kami akuncir gentian optik tersuaihelaian spesifikasi bersama-sama dengan sampel laporan ujian IL dan RL daripada kumpulan yang setanding. Ini adalah cara yang lebih pantas untuk menilai pengilang daripada sebarang tuntutan lembaran data, termasuk yang dalam artikel ini.
Soalan Lazim
Apakah kehilangan sambatan yang boleh diterima apabila menyambung kuncir gentian?
Di bawah 0.1 dB setiap sambungan ialah sasaran kerja untuk kerja telekomunikasi dan 0.3 dB ialah had ANSI/TIA-568.3-E untuk kabel premis, tetapi spesifikasi projek mengawal tempat ia bercanggah.
Mengapakah OTDR saya menunjukkan kerugian negatif pada sambatan kuncir gentian?
Ia adalah artifak serakan belakang yang disebabkan oleh perbezaan diameter medan mod antara kedua-dua gentian, dan purata dua arah menghilangkannya.
Apakah sudut belahan yang diperlukan oleh-sambatan pigtail gentian kehilangan rendah?
Di bawah 0.5 darjah, keputusan boleh berulang secara konsisten, dengan syarat panjang jalur, kedudukan pemegang dan saiz lengan dipadankan dengan peralatan anda.
Adakah saya memerlukan panel tampalan khas untuk menyambung kuncir gentian?
ya. Kepungan memerlukan pelekap dulang, pemegang splice, storan kendur dan{1}}panduan jejari bengkok, serta-casis penamatan terus yang tiada casis tidak boleh ditukar secara praktikal di tapak.
Perlukah saya menggunakan kuncir gentian atau sambatan-pada penyambung?
Gunakan kuncir apabila ruang dulang mencukupi dan kos setiap port atau fleksibiliti penyambung penting, dan gunakan sambung-pada penyambung apabila kedudukan dulang menjadi kekangan pengikat.
Bagaimanakah cara saya memilih panjang gentian pigtail yang betul untuk panel lekap-rak?
Ukur laluan sebenar daripada pemegang sambung ke kedudukan penyesuai di sepanjang laluan jejari-selekoh, kemudian tambahkan gelung perkhidmatan yang cukup panjang untuk satu sambung-semula pada panjang jalur anda.
