Cara Memilih Pigtail Gentian Optik: Spesifikasi dan Panduan Pembeli

Letakkan dua lembaran data pembekal bersebelahan dan kedua-duanya akan dibacaIL Kurang daripada atau sama dengan 0.3 dB, RL Lebih besar daripada atau sama dengan 50 dB. Susun daripada kedua-duanya, sambungkannya ke dalam ODF yang sama, dan belanjawan pautan yang diukur mungkin berbeza. Dua spesifikasi pigtail gentian optik boleh memetik had yang sama semasa menerangkan produk yang berbeza secara material, kerana nombor yang ditulis tanpa kaedah pengukurannya bukanlah spesifikasi. Ia adalah tuntutan pemasaran.

Jurang itulah di mana kebanyakan pertikaian penghantaran bermula. Setelah dulang ditutup dan surih OTDR berada di hadapan pelanggan, tiada siapa yang boleh memutuskan secara retroaktif sama ada 0.3 dB yang disebut telah diukur terhadap kord rujukan atau sebagai nilai dikawinkan secara rawak, sama ada penyesuai dalam panel berada dalam kelas prestasi yang sama dengan penyambung atau edisi akhir-standard pemeriksaan muka yang digredkan oleh kilang.

Panduan ini tidak menerangkan apa itu kuncir atau bagaimana ia berbeza daripada kord tampalan. Tanah itu sudah pun diliputi dalam nota kami padaperbezaan antara pigtail gentian dan kord tampalan. Perkara berikut adalah lebih sempit: sembilan baris yang terdapat pada spesifikasi, perkara yang sebenarnya dikawal oleh setiap satu dan perkara yang berlaku di tapak apabila salah satu daripadanya dibiarkan kosong.

Semua di bawah memetakan ke salah satu medan ini. Jika RFQ anda menyatakan kesemua sembilan, dua pembekal memetik produk yang sama dan perbandingan harga menjadi bermakna. Jika ia menyatakan empat, anda sedang membandingkan petikan untuk produk yang berbeza.

Nama medan adalah separuh yang mudah. RFQ yang boleh dilaksanakan membawa tiga lajur dan bukannya satu, menetapkan keperluan pembeli, maklum balas pembekal dan bukti penerimaan bagi setiap sembilan spesifikasi kuncir gentian optik, kerana medan yang dibenarkan kosong oleh pembekal ialah medan yang diputuskan di kilang dan bukannya oleh anda. Bukti penerimaan yang patut dituntut untuk setiap baris adalah perkara yang ditetapkan oleh artikel ini.

Talian Spesifikasi 1 dan 2: Mod Tunggal lwn Multimode Fiber Pigtail Pemilihan dan Antara Muka Penyambung

"Mod-tunggal" bukan spesifikasi. Kuncig gentian optik mod tunggal yang dibina pada standard G.652D berkelakuan berbeza daripada yang dibina pada G.657A2, yang kepekaan lentur makro yang dikurangkan bertolak ansur dengan gegelung yang lebih ketat. Jika geometri dulang membenarkan kelonggaran berada jauh di atas jejari lentur minimum gentian yang ditentukan, G.652D ialah jawapan yang betul dan lebih murah. Dalam kotak terminal FTTH padat, kepungan-lekap di dinding dan kaset padat di mana gegelung dipaksa menghampiri had itu, dengan menyatakan G.657A1 atau A2 mengurangkan risiko kehilangan-makrobengkok yang menghasilkan gelagat bergantung kepada suhu-selang-seli, yang sangat sukar untuk dikesan sebaik sahaja bingkai itu diisi.



Dua soalan berasingan dipecahkan menjadi satu di bahagian berbilang mod. Keserasian geometri ialah yang pertama: gentian 50/125 µm (OM3, OM4, OM5) bersambung secara fizikal, sambil mencantumkannya ke 62.5/125 µm OM1 menghasilkan teras-tak padan saiz yang tidak boleh dibetulkan dengan memperbaik penjajaran sambatan sahaja. Lebar jalur modal ialah yang kedua dan bebas: saluran yang dibina daripada gred bercampur berprestasi kepada lebar jalur modal berkesan terendah di dalamnya, jadi pautan OM4 yang secara senyap mengandungi kuncir gentian optik multimod OM3 perlu disahkan terhadap kadar panjang dan garisan sebenar dan bukannya dianggap boleh diterima.

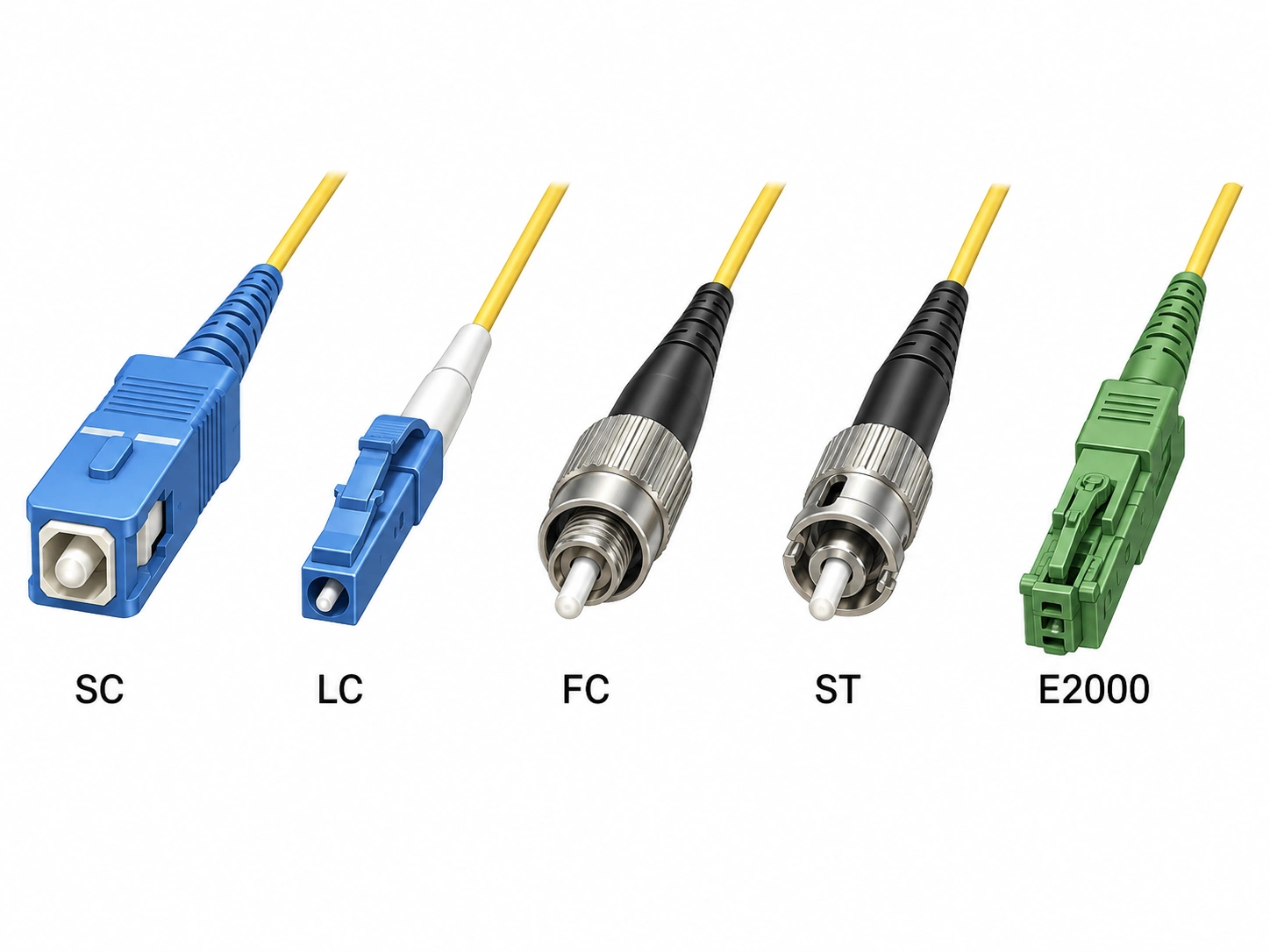

Pilihan penyambung lebih mekanikal daripada optik. LC menguasai panel berketumpatan tinggi- kerana ia menggandakan kiraan port bagi setiap unit rak, SC kekal standard merentas GPON dan kebanyakan lapisan akses FTTH, dan FC berterusan dalam ujian dan pengukuran serta dalam bingkai telekomunikasi yang lebih lama. Sebelum lalai daripada itu, yangantara muka FC berulir dan tempat ia masih mendapat tempatnyapatut disemak. E2000 muncul di mana antara muka kehilangan-pulangan tinggi-tertutup dan tinggi diberi mandat. Apa yang penting pada baris spesifikasi ialah menamakan bahagian IEC 61754 yang berkenaan bersama-sama keluarga penyambung, kerana itulah yang mentakrifkan geometri mengawan panel dan penyesuai anda dibina.

Muka hujung UPC berkubah dan berpasangan rata dengan rakan sejawatannya. Muka hujung APC dikisar pada 8 darjah , yang mengarahkan cahaya pantulan keluar dari teras dan ke dalam pelapisan. Akibat praktikal adalah kerugian pulangan. Antara muka bersudut ditentukan dalam rantau Lebih Besar daripada atau sama dengan 60 dB apabila antara muka hubungan-digandingkan dan fizikal di sekitar rantau Lebih daripada atau sama dengan 50–55 dB, dan perbezaan itu paling penting apabila kuasa yang dipantulkan secara aktif merendahkan isyarat, yang bermaksud pengedaran PON dan FTTx, tindanan CATV, DWDM dan pengangkutan RF analog Untuk LAN perusahaan, pautan data digital standard dan kebanyakan-saluran pusat data mod tunggal, kuncir gentian optik UPC memenuhi keperluan kehilangan pulangan 50 dB adalah mencukupi, dengan syarat toleransi pemantulan transceiver sendiri disemak dan bukannya diandaikan.

Jenis Poland bukan medan setiap-item, ia ialah medan-lebar saluran. Kuncir, penyesuai, port panel tampalan dan antara muka peralatan semuanya perlu bersetuju, dan RFQ harus menyatakan pengilat untuk setiap kuncir gentian optik dan setiap penyesuai dalam saluran dan bukannya menganggap pemasang akan perasan. Geometri antara muka di belakang sudut dikerjakan dalam pecahan kamibagaimana penyambung APC berbeza daripada UPC.

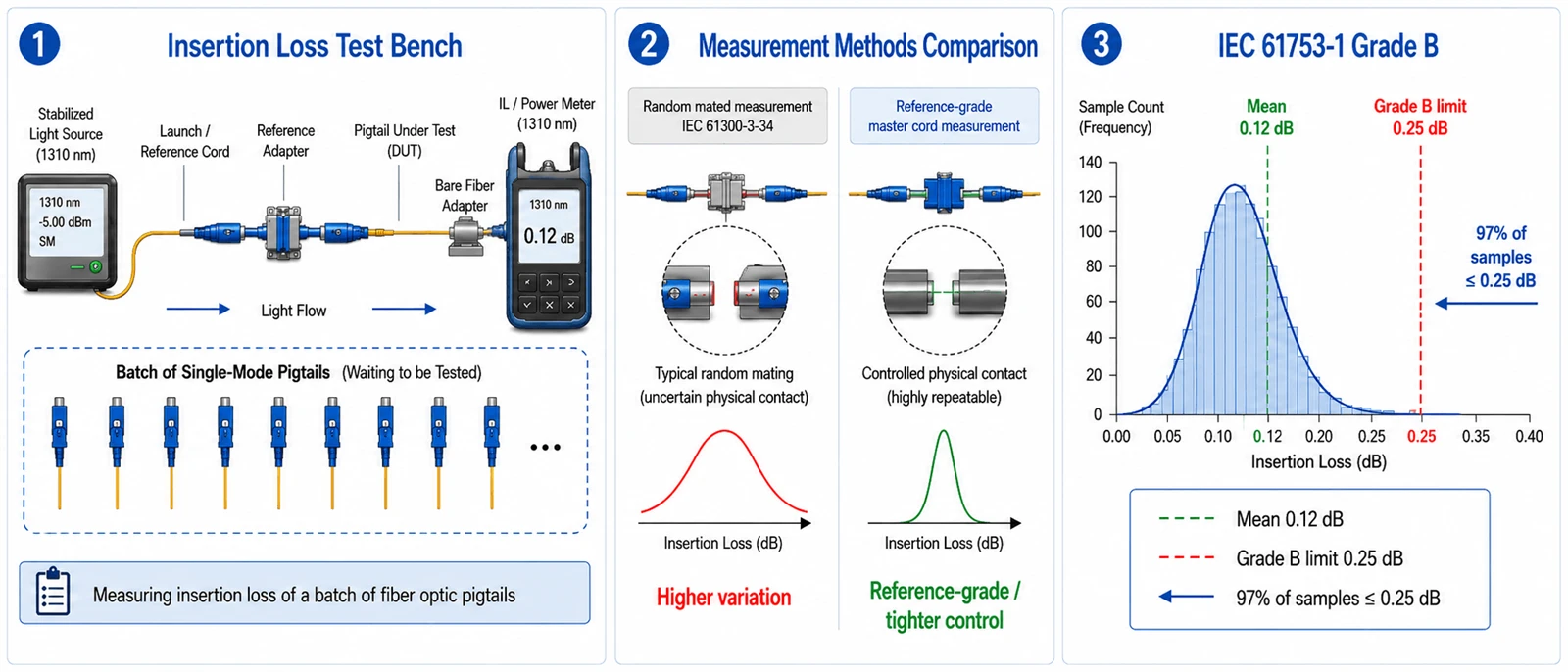

Kehilangan sisipan untuk pasangan penyambung boleh dicirikan dengan dua cara. Diukur terhadap kord induk gred-rujukan (penyambung yang ditala dan dikawal ketat disimpan untuk metrologi), penyambung pengeluaran menghasilkan angka yang memuaskan. Diukur sebagai apasangan rawak, di mana mana-mana penyambung daripada kumpulan disambungkan kepada mana-mana yang lain, pengedaran akan melebar, kerana kedudukan teras kedua-dua ferrule tidak lagi diberi pampasan oleh rakan kongsi yang ideal. Kedua-dua nombor adalah jujur, dan ia bukan nombor yang sama, itulah sebabnya piawaian kehilangan sisipan kuncir gentian optik yang anda sebutkan lebih penting daripada digit yang anda sebutkan.

IEC 61753-1 menyelesaikan kekaburan dengan mentakrifkan gred pengecilan secara statistik, secara rawak dikawinkan, dengan kaedah pengukuran ditetapkan sebagai IEC 61300-3-34. Gred B ditentukan sebagai min pada atau di bawah 0.12 dB dengan maksimum 0.25 dB untuk sekurang-kurangnya 97% sampel, Gred C pada maksimum 0.50 dB dengan min 0.25 dB, dan Gred D pada maksimum 1.0 dB. Satu sampel yang melepasi pada 0.3 dB terhadap kord rujukan adalah pernyataan yang jauh lebih lemah daripada pertemuan kumpulan Gred B. Petik standard dengan edisi semasa dan pindaan pada baris RFQ, dengan cara yang sama anda akan memetik sebarang dokumen penerimaan lain.

Satu perbezaan sentiasa hilang, termasuk dalam lembaran data daripada pembekal yang sepatutnya mengetahui dengan lebih baik.Gred pengecilan dan gred kerugian pulangan ialah dua skala selari, bukan satu.Gred huruf B, C dan D menerangkan kehilangan sisipan. Kerugian pulangan ditentukan secara berasingan, dengan -paras antara muka bersudut ditakrifkan pada Lebih daripada atau sama dengan 60 dB dikawinkan. Menulis "Gred B" pada RFQ oleh itu tidak mengatakan apa-apa tentang pemantulan, dan kuncir gentian optik boleh memenuhi Gred B sambil membawa apa-apa kerugian pulangan yang dipilih pembekal untuk membina. Nyatakan kedua-duanya.

Gred B memerlukan orientasi teras terkawal

Mencapai Gred B secara konsisten lazimnya memerlukan kawalan di mana teras gentian terletak relatif kepada paksi ferrule, yang dalam amalan bermakna pemasang menghalakan dan membetulkan ferrule supaya kesipian teras jatuh ke arah yang diketahui. Pembekal tanpa langkah itu boleh menghasilkan sampel yang baik. Menghasilkan yang baikpengedaranialah keupayaan yang berbeza, itulah sebabnya semakan 2024 kepada IEC 61755-3 siri memformalkan statistik kesipian teras untuk antara muka ini.

Penyesuai adalah sebahagian daripada sambungan yang diukur

Lengan adalah yang memegang kedua-dua ferrule sepaksi, jadi penyesuai toleransi-yang longgar boleh menghalang sambungan yang dipasang daripada memenuhi pengedaran pengecilan yang dimaksudkan walaupun pigtail gentian optik premium itu sendiri berada dalam gred. Sahkan sebagai sambungan berpasangan dan bukannya sebagai komponen. Ini mudah terlepas dengan tepat kerana pemeriksaan masuk biasanya menguji kuncir sahaja.

Di bawah nombor kehilangan terletak parameter geometri yang menghasilkannya: jejari kelengkungan, offset puncak (sejauh mana titik tertinggi kubah terletak dari paksi gentian) dan ketinggian gentian, penonjolan atau potongan bawah gentian berbanding ferrule. Bersama-sama mereka menentukan sama ada kedua-dua teras itu benar-benar menyentuh di bawah beban spring. Ini adalah output proses penggilap, bukan pilihan reka bentuk, itulah sebabnya ia adalah cara terpantas untuk membezakan barisan pengeluaran terkawal daripada yang subkontrak.

Kebersihan adalah separuh lagi. Pencemaran muka tamat-berulang kali dikenal pasti di seluruh industri sebagai punca utama kegagalan dalam rangkaian gentian terpasang, dan pada teras mod tunggal-9 µm, zarah yang berada di kawasan teras boleh menyebabkan pengecilan atau pantulan yang teruk dan bukannya marginal. Ia juga cenderung untuk muncul sebagai kehilangan pulangan yang terdegradasi sebelum ia muncul sebagai kehilangan sisipan yang terdegradasi, jadi bacaan meter-kuasa boleh berada di dalam spesifikasi semasa sistem yang koheren atau dikuatkan sudah membakar margin.

Prestasi optik mengawal, dan pemeriksaan visual tidak berdiri sendiri

Edisi ketiga 2022 IEC 61300-3-35 menyatakan secara langsung bahawa pemeriksaan visual adalah sebagai tambahan kepada, dan tidak menggantikan, pengukuran pengecilan dan kehilangan kembali. Ia pergi lebih jauh: penyambung yang telah dibersihkan daripada serpihan longgar dan masih gagal pemeriksaan visual tidak ditolak secara automatik jika ia memenuhi prestasi optik yang ditentukan (IEC). Oleh itu, klausa RFQ membaca "menolak pada kegagalan visual" bercanggah dengan piawaian semasa. Tulis peraturan penerimaan seperti cara standard menulisnya, dengan pemeriksaan ditambah kelayakan optik dan prestasi optik yang mengawal.

Nyatakan tahun edisi, kerana kriteria telah berpindah

Edisi ketiga mengalih keluar keperluan pemeriksaan untuk zon C dan D dan menulis semula bahagian kriteria zon A dan B. Oleh itu, "Mematuhi IEC 61300-3-35" tanpa tarikh tidak boleh dikuatkuasakan, kerana pembekal dan pembeli boleh menggredkan terhadap set peraturan yang berbeza dan kedua-duanya bercakap benar (Rangkaian Fluke).

Automatikkan penggredan dan layan pembungkusan sebagai sebahagian daripada spesifikasi

Penghakiman lulus/gagal manusia berbeza-beza mengikut juruteknik, cahaya ambien dan paparan, yang menjadikan keputusan penerimaan tidak-boleh dihasilkan semula, manakala analisis imej automatik menghasilkan hasil yang boleh dilampirkan pada rekod kelompok. Pembungkusan lebih penting daripada yang kelihatan: pembungkusan tidak-hermetik bukanlah jaminan kebersihan jangka-panjang, jadi tidak dibuka tidak boleh dibaca sebagai bersih. Penutup habuk dan kaedah pembungkusan tergolong pada helaian spesifikasi pigtail gentian optik, dan pemeriksaan lapangan sebelum mengawan kekal wajib tanpa mengira betapa baiknya data kilang itu kelihatan.

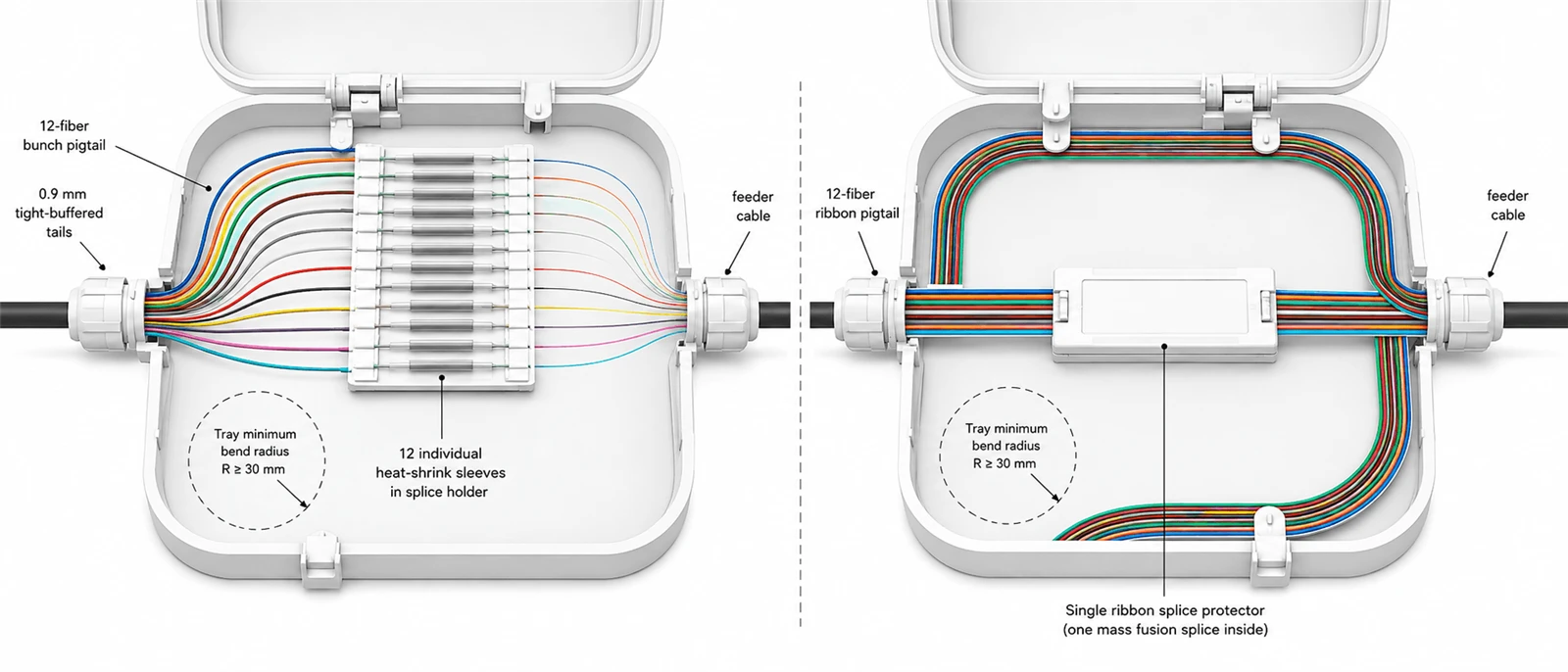

Struktur dipilih oleh kandang. Pembinaan penimbal-ketat 0.9 mm adalah lalai untuk kerja dulang-sambungan kerana ia mengarahkan dan bergelung dalam dulang terkurung, manakala binaan berjaket 2.0 mm dan 3.0 mm menambah perlindungan remuk dan tegangan di mana ekor dikendalikan berulang kali atau meninggalkan kepungan. Jaket yang lebih berat adalah lebih sukar untuk digulung di dalam dulang yang dibina di sekeliling jejari minimum yang kecil, yang merupakan had praktikal pada sejauh mana skala yang anda boleh pergi. Di antara dua kaedah sambatan terdapat keputusan sebenar: sambatan kuncir gentian optik tandan 12 gentian secara individu, yang sesuai dengan penamatan bercampur atau berperingkat, manakala reben ditamatkan melalui gabungan jisim, yang secara dramatik lebih pantas pada skala tetapi memerlukan gentian reben pada bahagian masuk dan rejim pelindung sambatan yang sepadan. Memesan reben ke dalam loji yang ditamatkan untuk penyambungan individu menukarkan penjimatan buruh kepada penalti buruh.

Kod warna pigtail gentian 12 mungkin mengikut TIA-598 atau konvensyen IEC bergantung pada spesifikasi projek. Namakan standard pada baris spesifikasi dan bukannya menulis "warna standard", dan sahkannya terhadap jujukan yang telah dipasang dalam bingkai, kerana bingkai yang diisi di bawah dua konvensyen menjadikan setiap kesan kerosakan pada masa hadapan lebih perlahan. Pengesahan itu terletak pada penerimaan ODF dan pengurusan gentian dan bukannya pada kesalahan pertama.

Panjang ialah medan yang paling kerap diisi daripada kebiasaan, dan ia adalah aritmetik dan bukannya keutamaan. Ambil laluan penghalaan dari titik sambung ke penamat, tambahkan kelonggaran yang diperlukan dulang untuk bergelung pada jejari selekoh minimum yang ditentukan, tambah elaun perkhidmatan, kemudian bulatkan ke langkah standard seterusnya. Ilustrasi yang dikerjakan: laluan 1.2 m, dua gegelung dalam dulang yang jejari minimumnya dinyatakan ialah 30 mm (kira-kira 0.19 m gentian setiap pusingan, jadi 0.38 m), ditambah 0.1 m pada penamat, memberikan 1.68 m, yang menjadi susunan 2.0 m. Susun di bawah itu dan gentian dipaksa melepasi had lenturnya, menghasilkan pengecilan yang muncul hanya selepas dulang ditutup. Pesan jauh di atasnya dan lebihan sesak kaset, menghalang kerja kemudian. Aritmetik yang sama memutuskan sama ada kepungan itu sendiri mempunyai kapasiti, yang merupakan titik di manapanel tampalan dan pemilihan kepunganberhenti menjadi keputusan yang berasingan daripada spesifikasi kuncir gentian optik.

Pemilihan jaket didorong oleh kod api sebelum perkara lain. PVC ialah bahan tujuan umum-yang biasa ditawarkan, kuncir gentian optik LSZH ditentukan di mana ketoksikan asap dan kelegapan dalam ruang yang diduduki tertutup dikawal, dan sebutan OFNR dan OFNP digunakan apabila penyenaraian riser dan plenum dikuatkuasakan. Ini adalah keputusan pematuhan dan bukannya keputusan prestasi. Tulis penyenaraian bangunan tempatan anda, kod elektrik dan kebakaran memerlukan dan bukannya nama bahan, kerana keperluan berbeza mengikut bidang kuasa dan spesifikasi projek.

Kuncig gentian optik dalaman standard tidak dibina untuk pendedahan luar langsung, dan kami lebih suka menyatakannya sebelum membuat pesanan daripada selepas itu. Ia tidak mempunyai jaket UV-stabil, tahan cuaca-dan tetulang yang diperlukan untuk mengharungi kitaran suhu, kemasukan lembapan dan tekanan mekanikal. "Di luar" juga bukan satu syarat, dan berperisai dan kalis air bukanlah jawapan yang boleh ditukar ganti. Pendedahan UV memacu kimia jaket, air bertakung atau pemeluwapan memacu perlindungan pengedap dan kemasukan, risiko hentaman tikus dan mekanikal memacu perisai, dan julat suhu memacu kedua-dua pilihan bahan dan kelayakan yang telah diuji pemasangannya. Nyatakan syarat yang akan dilihat oleh pemasangan dan biarkan pembinaan mengikuti.

Had mekanikal tergolong pada baris yang sama, seperti nombor pemasangan sendiri. Menarik angka ketegangan yang dipetik untuk luar-kabel batang tumbuhan tidak dipindahkan ke pemasangan bersambung pendek, yang parameter pengehadnya ialah penarafan tegangan kabel ekor dan daya pengekalan penyambung pada hujung yang ditamatkan. Memerlukan kedua-duanya daripada lembaran data pembinaan khusus yang anda pesan dan memerlukannya untuk SKU dan bukannya untuk keluarga produk.

Telcordia GR-326-CORE ialah bukti kelayakan yang paling banyak disebut dan paling disalahgunakan dalam kategori produk ini. Ia menetapkan keperluan generik untuk penyambung yang digunakan untuk menyambung gentian optik mod tunggal dan untuk pemasangan pelompat yang dibuat daripadanya (Telcordia). Penyambung boleh lekap di medan dilindungi secara berasingan di bawah GR-1081, dan produk pembersihan penyambung di bawah GR-2923.

Dokumen yang paling kerap dipetik bersamanya dipetik secara salah.GR-1435-CORE ialah "Keperluan Generik untuk Penyambung Optik Berbilang Gentian", yang bermaksud berbilang gentian, bukan berbilang mod.Ia menangani berbilang-penyambung gentian seperti pemasangan gaya MPO-dan subjeknya masih dalam mod-tunggal. Sebilangan besar literatur pembekal menyalinnya sebagai rakan berbilang mod kepada GR-326, dan pembeli mewarisi ralat ke dalam RFQ mereka sendiri. Jika pembekal menawarkan dokumentasi GR-326 untuk menyokong kuncir gentian optik multimod, tindak balas yang betul adalah untuk tidak meminta GR-1435. Ia adalah untuk mengiktiraf bahawa tiada dokumen Telcordia GR dalam keluarga itu yang meliputi produk, dan sebaliknya menetapkan penerimaan pada gred prestasi IEC dan data ujian kelompok.

Bukti kelayakan dan bukti penghantaran bukan dokumen yang sama

Laporan kelayakan GR-326 menerangkan reka bentuk penyambung yang terselamat daripada rejim ujian; ia tidak mengatakan apa-apa tentang kekili yang akan tiba bulan depan. ISO 9001 memperakui bahawa proses pembuatan didokumenkan dan dikawal, bukannya mana-mana kelompok memenuhi spesifikasi optik, dan CE dan RoHS ialah-akses pasaran dan pengisytiharan bahan. Perkara yang menerangkan penghantaran anda ialah rekod ujian yang terikat pada kumpulan anda, menyatakan kaedah pengukuran, panjang gelombang, asas sampel dan pengecam kumpulan. Minta kelayakan pihak ketiga apabila anda meluluskan reka bentuk penyambung ke dalam standard rangkaian. Minta rekod kelompok apabila anda menerima penghantaran pesanan kuncir gentian optik. Mengelirukan kedua-duanya ialah bagaimana pembeli mendapat sijil yang mengagumkan dan kekili yang tidak boleh disahkan.

Sembilan medan yang sama menghasilkan keperluan optik dan mekanikal yang berbeza secara material bergantung pada tempat produk itu sampai. Kedua-dua lajur di bawah ialah spesifikasi permulaan ilustrasi yang diperoleh daripada andaian yang dinyatakan, bukan keperluan universal.

Andaian, dan bagaimana ia menghasilkan gred.Lajur GPON menganggap belanjawan PON kelas B+ sebanyak 28 dB, pembahagi 1:32 menggunakan kira-kira 17.5 dB, kira-kira 5 dB kehilangan gentian dan sambungan, dan dua pasangan penyambung yang dipadankan. Itu meninggalkan beberapa dB tidak diperuntukkan, jadi Gred C adalah mencukupi dan menentukan margin pembelian Gred B yang tidak diperlukan oleh pautan. Lajur pusat data menganggap belanjawan saluran berhampiran 2.6 dB pada kadar dan capaian yang dimaksudkan, kira-kira 1.0 dB kehilangan gentian dan sambatan, 0.6 dB dipegang sebagai margin kejuruteraan, dan empat pasangan berpasangan berkongsi baki 1.0 dB. Ini membolehkan 0.25 dB setiap pasangan sebagai min, yang Gred C akan digunakan sepenuhnya tanpa ruang kepala, manakala purata 0.12 dB Gred B memberi ruang untuk penuaan dan{15}}kawin semula. Tukar nisbah pisah, kiraan pasangan atau margin tersimpan dan pengesyoran gred berubah dengannya. Gred ialah keluaran belanjawan, bukan atribut aplikasi.

Di pihak kami, sembilan medan memetakan kepada langkah pengeluaran yang meninggalkan rekod: pengesahan gentian dan ferrule masuk, pembelahan dan pembersihan, pemasangan penyambung dengan pengawetan terkawal suhu-, program penggilap berasingan untuk UPC dan APC, pemeriksaan muka-penghujung automatik dan ujian optik untuk kehilangan sisipan, kehilangan pulangan, kesinambungan, kekutuban dan kepanjangan sebelum warna. Mana antara rekod tersebut yang patut dituntut bergantung pada penggunaan, dan perbezaan praktikal antaraFTTH, ODF dan persekitaran pusat datatentukan sama ada anda memerlukan data setiap-item atau statistik kelompok.

Tulis sembilan baris. Nyatakan kaedah pengukuran dan gred pengecilan secara berasingan daripada keperluan kehilangan pemulangan pada baris 4, nyatakan tahun edisi dan peraturan penerimaan yang mengawal pada baris 5, jadikan taip penggilap sebagai-penyataan lebar saluran dan bukannya setiap-item satu, hitung panjang dari kepungan dan memerlukan angka tegangan dan pengekalan untuk SKU dan bukannya untuk keluarga. Itu sahaja menghapuskan kebanyakan pertikaian penghantaran yang dijana oleh kategori produk ini.

Selebihnya, minta dokumen dan bukannya jaminan. Tersedia dengan pesanan: lembaran data, setiap-item atau setiap-rekod ujian kelompok dengan kaedah pengukuran yang dinyatakan, laporan kehilangan sisipan dan kehilangan pulangan, senarai pembungkusan dan sijil pematuhan. awak bolehminta sampel yang diuji terhadap sembilan-spesifikasi baris anda sendiri, dengan rekod ujian kelompoknya. Hantar sembilan medan dan kami akan membalas dalam format yang sama, termasuk baris yang akan kami tolak semula. Pilihan spesifikasi penuh dan medan penyesuaian disenaraikan padahalaman produk pigtail gentian optik.
