Kotak Terminal Fiber Menjelaskan: Komponen, Jenis, Dan Cara Memilih Yang Tepat

Kotak terminal gentian (FTB) ialah kepungan padat yang menamatkan, menyambung dan menyusun kabel gentian optik pada titik akhir larian kabel.Ia menyambungkan helai gentian masuk ke kuncir melalui penyambungan gabungan, kemudian mengarahkan kuncir tersebut ke port penyesuai di mana kord tampalan dipasang. Kebanyakan pembeli tidak bergelut dengan definisi ini. Mereka bergelut dengan memilih jenis yang betul, kiraan port, format penyesuai dan tahap perlindungan untuk persekitaran pemasangan khusus mereka - dan di situlah majoriti masalah penggunaan yang boleh dielakkan bermula.

Panduan ini memfokuskan pada keputusan yang benar-benar penting apabila menentukan dan memasang kotak terminal gentian, dan bukannya mengulangi asas yang boleh anda temui pada mana-mana lembaran data produk.

Apa Sebenarnya Di Dalam Kotak Terminal Fiber

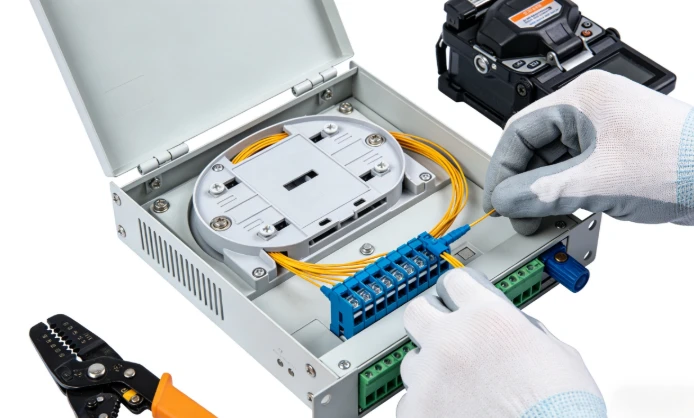

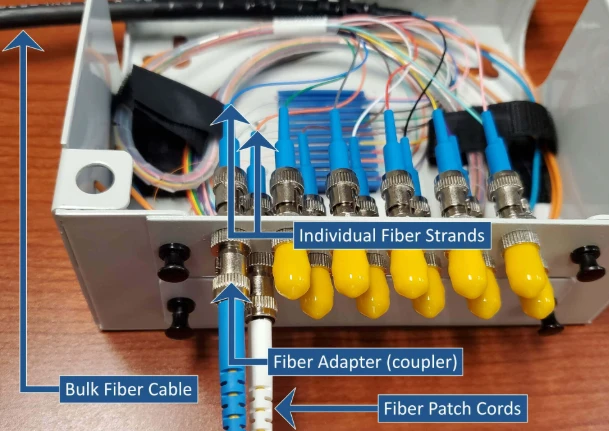

Setiap FTB, tanpa mengira jenama atau model, mengandungi tiga kumpulan berfungsi. Perumahan menyediakan perlindungan fizikal dan alam sekitar. Dulang sambatan menguruskan sambatan gabungan antara gentian kabel dankuncir gentian optik. Dan panel penyesuai membentangkan port penyambung ke dunia luar.

Bahan perumahan bergantung pada persekitaran pemasangan. Unit dalaman biasanya menggunakan campuran ABS atau PC+ABS: ringan, kalis api-, murah. Unit luar memerlukan sama ada UV-polimer stabil dengan getah-gasket tertutup atau-keluli gulung sejuk dengan salutan semburan elektrostatik. Bezanya bukan kosmetik. Kotak ABS bertaraf-dalaman yang dipasang pada dinding luar akan mula berkapur dan retak dalam masa 18 bulan di tempat-terdedah matahari dan apabila pengedap gagal, lembapan sampai ke dulang sambatan. Pada ketika itu kotak itu tidak melindungi apa-apa.

Dulang sambatan ialah tempat kerja optik sebenar berlaku. Gentian kabel dilucutkan, dibelah dan dicantumkan kepada gentian pigtail di dalam pemegang sambungan individu. Gentian berlebihan akan digulung ke dalam gelung penyimpanan. Dua nombor penting di sini: berapa banyak sambatan yang boleh ditampung dulang dan sama ada saluran penghalaan menguatkuasakan jejari selekoh minimum. Gentian mod tunggal G.652D standard memerlukan sekurang-kurangnya 30 mm jejari lentur. Bend-gentian G.657A2 yang tidak sensitif bertolak ansur sekecil 10 mm, itulah sebabnya ia telah menjadi lalai dalam-reka bentuk FTB ruang yang ketat. Dulang yang memaksa gentian menjadi bengkok yang lebih ketat daripada sokongan jenis gentian akan memperkenalkan kehilangan - makrobengkok yang muncul pada surih OTDR tetapi hampir mustahil untuk dibaiki tanpa-penyambungan semula.

Panel penyesuai memegangpenyesuai gentian optik- soket yang menerima kord tampalan daripada peralatan hiliran. Penyesuai SC/APC ialah standard untuk rangkaian FTTH dan PON kerana pengilat bersudut 8 darjah mereka menolak kehilangan pulangan di bawah −60 dB, yang penting untuk kualiti penghantaran huluan. Penyesuai LC mendominasi dalam persekitaran pusat data di mana ketumpatan port menjadi keutamaan. Mencampurkan jenis penyesuai dalam satu FTB secara teknikal boleh dilakukan dengan penyesuai hibrid, tetapi ia menimbulkan kekeliruan semasa penyelenggaraan dan harus dielakkan melainkan terdapat sebab teknikal yang jelas. Jika anda tidak pasti ekosistem penyambung mana yang diperlukan oleh tapak anda, pecahan iniempat jenis penyambung gentian optik biasameliputi pertukaran.

Jenis Kotak Terminal Gentian - dan Apabila Setiap Satu Memahami

Klasifikasi FTB tidak rumit, tetapi pilihan yang salah untuk alam sekitar adalah salah satu kesilapan perolehan yang paling biasa. Inilah yang membezakan jenis utama dalam amalan, bukan hanya dalam teori.

FTB{0}}dilekapkan di dindingialah tenaga kerja FTTH dan -penyerahan pejabat yang kecil. Mereka melekap ke dinding atau duduk di dalam-kabinet pengedaran semasa yang lemah, menyokong 2 hingga 24 teras gentian dan menggunakan penutup-balik terbuka atau boleh tanggal. Pemasangan mengambil masa beberapa minit - dua hingga empat skru dan kelenjar kabel - itulah sebabnya ia ditetapkan dalam-pelancaran kediaman volum tinggi di mana setiap-kos buruh perlu kekal rendah. Perlawanan ialah ruang dulang sambatan terhad: jika anda perlu menyepadukan pembahagi PLC atau mengendalikan lebih daripada 24 teras, kotak pelekap{13}}di dinding akan menjadi sesak dengan cepat.

FTB yang dipasang di rak-.masuk ke rak standard 19-inci di pusat data, pejabat pusat dan tempat perlindungan telekom. Mereka meluncur keluar untuk akses sambungan, menawarkan ketumpatan port yang lebih tinggi (24, 48, sehingga 96 gentian), dan menyokong kedua-dua seni bina sambung silang dan sambung. Kos tambahan seunit adalah wajar dalam persekitaran di mana disiplin pengurusan kabel dan kebolehskalaan masa depan melebihi harga kepungan.

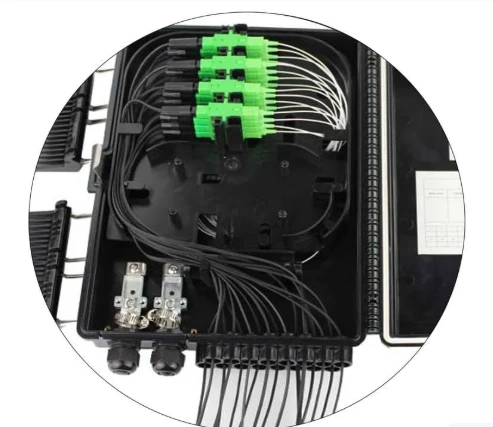

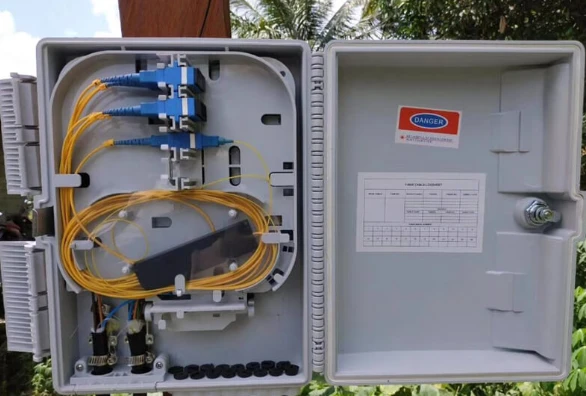

FTB luardibina untuk aplikasi lekap-tiang atau dinding luar{1}}. Gasket tertutup, cengkerang tahan UV-, perkakasan kalis-karat dan toleransi suhu operasi daripada kira-kira −40 darjah hingga +75 darjah . Penarafan IP ialah satu-satunya spesifikasi yang paling penting di sini - dan salah satu yang paling kerap disalah anggap. Kotak berkadar IP54 berfungsi di koridor terlindung. Tiang di sebelah lebuh raya pantai memerlukan IP68. Menentukan mengikut label ("dinilai luar") dan bukannya mengikut keadaan tapak sebenar ialah cara kotak gagal dalam medan.

FTB Desktopadalah ringan, unit mudah alih untuk persekitaran ujian, stesen penyambung sementara atau tapak kecil yang tidak praktikal pemasangan kekal. Mereka mengorbankan perlindungan alam sekitar untuk kemudahan.

Rujukan Pemilihan Pantas

Peraturan praktikal yang berguna: isikan kotak kepada kira-kira 60–70% kapasiti pada hari pertama. Ruang kepala yang tinggal menyerap pertumbuhan masa depan tanpa pertukaran kepungan penuh.

Beberapa garis panduan "jangan" menjimatkan lebih banyak wang daripada mana-mana carta pemilihan. Jangan gunakan dinding-lekap FTB jika anda sudah tahu pembahagi PLC perlu dimuatkan di dalam - ruang dulang akan menjadi sedikit. Jangan anggap IP65 meliputi setiap tapak luar; pelekap tiang terdedah dan lokasi pantai memerlukan IP68. Dan jangan lalai kepada penyesuai LC hanya kerana ia lebih kecil jika tapak selebihnya dibina di sekeliling SC/APC - ketidakpadanan penyambung memerlukan kos yang lebih tinggi untuk dibaiki daripada nilai keuntungan ketumpatan.

Kesilapan Pemilihan Kotak Terminal Gentian Biasa

Kebanyakan masalah FTB bukan disebabkan oleh perkakasan yang rosak. Ia disebabkan oleh kesilapan spesifikasi yang dibuat sebelum kotak itu dipesan. Empat kesilapan datang berulang kali.

Memilih jenis penyesuai tanpa menyemak inventori kord tampalan sedia ada.Dalam projek yang FTB ditentukan oleh satu pasukan dan kord tampalan dipesan oleh yang lain, ini berlaku lebih kerap daripada yang sepatutnya. Panel penyesuai SC/APC tidak berguna jika tapak tersebut sudah mempunyai laci yang penuh dengan pelompat SC/UPC. Ferrule pengilat-bersudut dan rata-akan mengawan secara fizikal, tetapi jurang udara pada antara muka menghasilkan lonjakan pantulan yang merendahkan prestasi huluan PON. Sahkan ekosistem penyambung sebelum mengunci panel penyesuai.

Memilih kotak luar mengikut label pemasaran dan bukannya penarafan IP sebenar."Dinilai luar" bukan kelas IP. Kotak berlabel "luar" mungkin IP54, yang bermaksud ia tahan percikan air tetapi tidak hujan berterusan atau basuh bertekanan. Jika tapak pemasangan terdedah kepada cuaca, sahkan nombor IP tertentu terhadap keadaan kotak itu sebenarnya akan menghadapi - bukan syarat yang diandaikan oleh helaian spesifikasi.

Meremehkan kapasiti pelabuhan ganti.Kotak 12-teras lebih mahal sedikit daripada kotak 8-teras. Menggantikan kotak 8-teras dengan kotak 12 teras dua tahun kemudian - termasuk gulung trak, penyambungan semula dan masa henti - kos berkali ganda lebih tinggi daripada perbezaan harga. Spesifikasi untuk pertumbuhan.

Mengabaikan keserasian faktor bentuk pembahagi.Jika pelan penempatan memerlukan penyepaduan aPembahagi optik PLCdi dalam kotak terminal, susun atur dulang sambung dan kedalaman kepungan mesti memuatkan modul pembahagi - biasanya tiub-mini atau faktor bentuk kaset ABS. Bukan setiap FTB direka untuk ini. Semak dimensi dalaman dan konfigurasi dulang sebelum menganggap pembahagi akan muat.

Mengintegrasikan Pembahagi PLC Di Dalam Kotak Terminal Gentian

Lebih banyak pengendali FTTH kini menggabungkan fungsi pemisahan dan fungsi penamatan dalam kepungan yang sama. Daripada menjalankan gentian daripada kabinet pembahagi yang berasingan ke kotak terminal hiliran, pembahagi terletak terus pada dulang sambatan FTB. Gentian kabel penyuap bersambung ke input pembahagi; setiap keluaran pembahagi dicantumkan kepada kuncir yang tamat pada panel penyesuai. Pelanggan menyambung melalui kabel lepas yang dipalamkan pada-penyesuai panel hadapan tersebut.

Ini berfungsi kerana pembahagi PLC adalah panjang gelombang-bebas merentas jalur operasi 1260–1650 nm. Satu FTB bersepadu boleh mengendalikan GPON hiliran pada 1490 nm, hulu pada 1310 nm, dan tindanan video RF pada 1550 nm serentak. Tiada perkakasan penapisan tambahan diperlukan.

Lebih sedikit kepungan bermakna lebih sedikit titik sambung, laluan gentian yang lebih pendek dan dokumentasi yang lebih ringkas - kurang tenaga pemasangan, kurang penyelenggaraan yang berterusan. Hadnya ialah saiz kepungan: lekap-di dindingkotak terminal gentian optikdengan pembahagi 1×8 meninggalkan ruang terhad untuk simpanan gentian ganti, jadi pemasangan perlu bersih. Pada projek yang mengira port, format penyesuai dan penyepaduan pembahagi semuanya perlu disahkan bersama, reka letak kotak lebih penting daripada kapasiti tajuk pada lembaran data. Untuk mekanik terperinci tentang cara isyarat menghalakan kepungan ini, panduan teknikal ini dihidupkanbagaimana kotak terminal gentian optik berfungsimeliputi laluan isyarat dalaman.

Amalan Pemasangan dan Penyelenggaraan Yang Sebenarnya Penting

Dua langkah pemasangan menyebabkan kebanyakan masalah medan, dan kedua-duanya boleh dielakkan.

Yang pertama ialah splicing tercemar. Hujung gentian yang kotor memperkenalkan 0.3–0.5 dB lebihan kehilangan sisipan setiap sambatan - cukup untuk menolak pautan PON marginal di bawah ambang sensitiviti penerima. Bersihkan setiap hujung gentian dengan-lap lap percuma dan IPA sebelum membelah. Periksa dengan mikroskop gentian selepas membelah. Jika terdapat sebarang pencemaran yang kelihatan, bersihkan dan -potong semula. Masa yang dihabiskan untuk langkah ini adalah remeh berbanding dengan masa yang diluangkan untuk menyelesaikan masalah{10}}sambungan kehilangan tinggi selepas kotak dimeterai.

Yang kedua ialah tork kelenjar kabel. Lebih-mengetatkan meremukkan sarung kabel dan menekankan gentian di dalamnya. Di bawah-menketat membenarkan kemasukan lembapan selama berbulan-bulan. Ikut nilai tork yang ditentukan pengeluar. Ini bukan langkah di mana "tangan ketat ditambah sedikit" adalah pengganti yang boleh diterima untuk sepana tork.

Untuk penyelenggaraan yang berterusan, kotak terminal gentian adalah pasif dan memerlukan perhatian minimum - tetapi bukan sifar. Jadual praktikal: pemeriksaan visual dan pembersihan hujung penyambung-setiap 12–18 bulan untuk pemasangan dalaman, setiap 6 bulan untuk tapak persekitaran luar atau-keras. Periksa pengedap kelenjar kabel sama ada retak atau set mampatan. Jika anda mengekalkan rekod garis dasar OTDR untuk setiap kotak, jejak perbandingan akan menangkap kemerosotan splice secara beransur-ansur lama sebelum ia menyebabkan gangguan pelanggan.
