Panduan Kabel Gentian MPO-12: Kegunaan, Polariti, MPO-8 lwn LC

Jika anda menilai-kabel gentian berketumpatan tinggi untuk tulang belakang pusat data atau loji kabel berstruktur, kabel gentian MPO-12 akan menjadi salah satu pilihan pertama dalam senarai pendek anda. Penyambung MPO membungkus berbilang gentian ke dalam satu ferrule, dan varian 12 gentian telah menjadi tunjang utama kabel pusat data perusahaan selama lebih sedekad. Tetapi "popular" tidak selalu bermaksud "optimum." Banyak transceiver optik selari moden hanya menggunakan 8 gentian, yang bermaksud reka bentuk Base-12 boleh meninggalkan empat gentian melahu dalam pautan khusus tersebut.

Panduan ini merangkumi apa sebenarnya kabel MPO-12, di mana ia masih memberikan pengertian praktikal yang kukuh, cara kekutuban dan jantina penyambung berfungsi, dan cara memutuskan sama ada MPO-12, MPO-8 atau dupleksPenyambung LCadalah sesuai untuk projek anda yang seterusnya.

Apakah Kabel Gentian MPO-12?

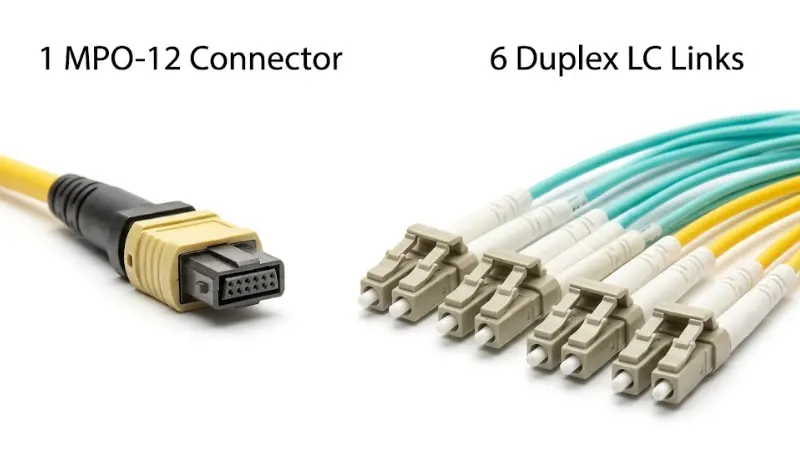

Kabel gentian MPO-12 ialah pemasangan berbilang gentian yang menamatkan 12 gentian optik dalam satuPenyambung MPO. Kelebihan teras ialah ketumpatan: satu antara muka padat menggantikan sehingga enam kord tampalan dupleks. Penggabungan itu adalah sebab pengkabelan berasaskan MPO-mendominasi pautan tulang belakang berstruktur pada pertengahan-ke-pusat data yang besar, yang mana menguruskan ratusan pelompat dupleks individu akan menjadi tidak praktikal.

Berbanding dengan dupleks standardKord tampalan LC, batang MPO-12 direka bentuk untuk pengagregatan - membawa banyak gentian melalui satu laluan dan memecahkannya pada kaset atau panel penyesuai yang lebih dekat dengan peralatan. Jika persekitaran anda hanya memerlukan dua-titik gentian-ke-pautan, kabel LC dupleks adalah lebih ringkas dan lebih murah. MPO-12 mendapat tempatnya apabila kiraan gentian, ketumpatan dulang kabel atau kelajuan penggunaan penting.

Anda juga akan melihat istilah MTP yang digunakan bersama MPO. MTP ialah penyambung spesifikasi bertanda dagangan,{1}}lebih tinggi yang dikeluarkan oleh US Conec yang serasi sepenuhnya dengan faktor bentuk MPO generik. Untuk keputusan pembelian, apa yang penting ialah penyambung memenuhi-keperluan kehilangan dan pulangan-penyisipan anda, bukan label yang muncul pada perumahan.

Di mana MPO-12 Masih Memahami Praktikal yang Kuat

Pengkabelan MPO Base-12 adalah jauh dari usang, tetapi sweet spotnya telah mengecil kerana industri telah menggunakan optik selari 8 gentian. Di sinilah MPO-12 kekal sebagai pilihan yang baik:

•

• Penyatuan tulang belakang untuk aplikasi dupleks.

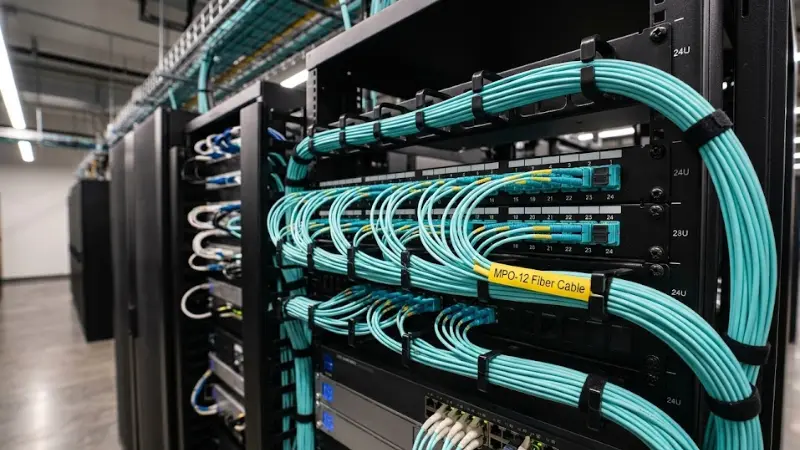

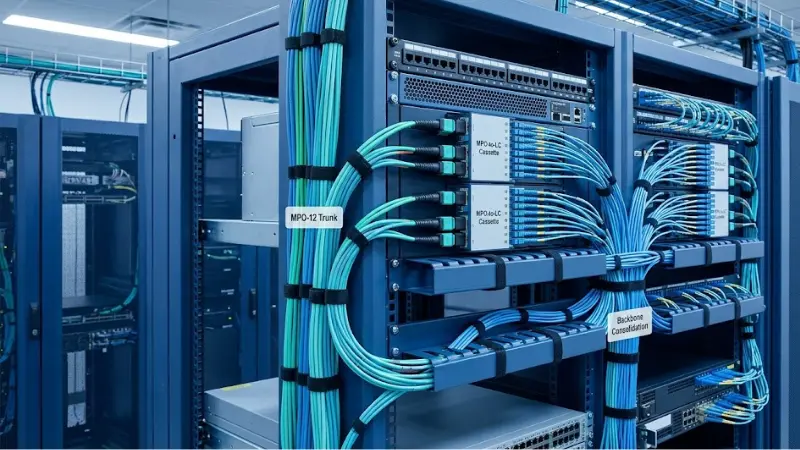

• Dalam reka bentuk kabel berstruktur yang mengagregat berbilang pautan dupleks 10G ke dalam satu batang, pemasangan MPO 12 gentian bersambung keMPO-ke-kaset LCkipas itu kepada enam port LC dupleks. Ini kekal sebagai salah satu corak penggunaan yang paling biasa dalam pusat data perusahaan.

•

• Persekitaran Brownfield dengan infrastruktur Base-12 sedia ada.

• Jika kemudahan anda sudah menggunakan 12-tangkai gentian, kaset dan panel tampalan, kekal dengan MPO-12 untuk pengembangan mengelakkan kos dan kerumitan seni bina semula penuh. Kord tampalan penukaran atau kaset hibrid boleh merapatkan batang Base-12 ke port peralatan 8 gentian apabila diperlukan.

•

• Senario pecah dan migrasi.

• AnKabel pecah MPO-ke-LCmembolehkan satu 12-batang gentian menyediakan sehingga enam sambungan dupleks individu - berguna apabila anda perlu menyambungkan peralatan dupleks 1G atau 10G lama ke zon tampalan berketumpatan tinggi.

Fluke Networks menyatakan bahawaKesambungan MPO 12 gentian secara historis menjadi pilihan popular untuk menyatukan kabel tulang belakang dupleksdalam pusat data, terutamanya dalam persekitaran Ethernet 10G di mana kaset MPO-ke-LC mengalihkan batang 12 gentian kepada enam port dupleks.

Apabila MPO-12 Tidak Sesuai?

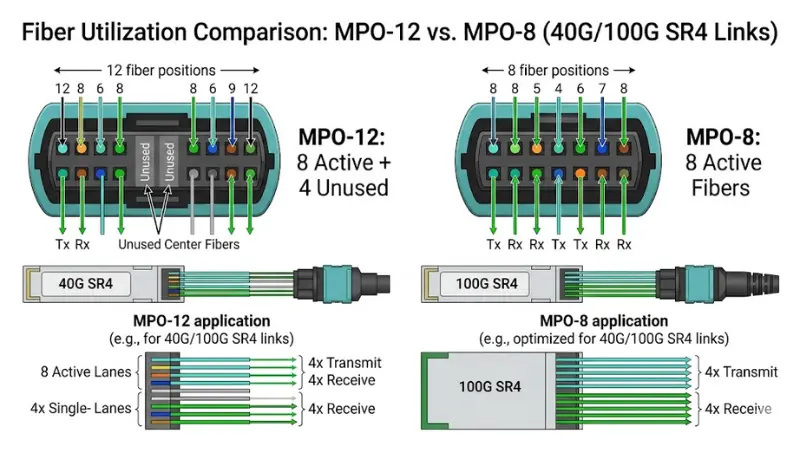

Had utama MPO-12 muncul secara selari-pautan optik. Kedua-dua transceiver 40GBASE-SR4 dan 100GBASE-SR4 menggunakan 8 gentian - empat menghantar, empat menerima. Apabila anda memasangkan transceiver 8 gentian ke dalam batang 12 gentian, empat gentian tengah tidak digunakan. Merentasi ratusan pautan, yang menambah kapasiti gentian terbuang yang ketara.

Fluke Networks menerangkan bahawa ketidakcekapan ini adalah sebenarnyamendorong industri untuk membangunkan penyambungan MPO 8 gentian (Base-8).sebagai penyelesaian khusus untuk penempatan-optik selari 40G dan 100G. Jika anda mereka bentuk fabrik baharu di sekeliling transceiver SR4 atau DR4 dan tidak memerlukan keserasian ke belakang dengan loji Base-12 sedia ada, seni bina MPO-8 akan menggunakan gentian dengan lebih cekap dan skala lebih bersih kepada 400G.

MPO-12 lwn MPO-8 lwn LC: Rangka Kerja Keputusan

Pilih MPO-12 jikaanda sedang mengembangkan loji Base-12, menyatukan tulang belakang dupleks atau menggunakan seni bina pecah pecah di mana batang 12 gentian menyuap kaset LC.

Elakkan MPO-12 jikaanda sedang membina fabrik optik selari-greenfield di sekeliling transceiver 8 gentian dan tidak mempunyai infrastruktur Base-12 warisan untuk ditampung. Dalam senario itu,kabel MPO-8akan memberikan penggunaan gentian yang lebih baik dan laluan naik taraf yang lebih bersih kepada 400G dan seterusnya.

Bagaimana Penyambung MPO-12 Berfungsi?

Penyambung MPO menyusun gentian dalam baris linear di dalam ferrule beracuan-tepat. Dalam versi 12 gentian, kesemua 12 gentian terletak dalam satu baris, dipegang pada had terima jarak yang ketat yang membolehkan kehilangan sisipan sub-0.5 dB bagi setiap pasangan yang dipadankan apabila dibersihkan dan diselaraskan dengan betul.

Penyambung Lelaki vs Wanita

Penyambung MPO adalah sama ada lelaki (dengan pin penjajaran) atau perempuan (tanpa pin). Pin pada slot penyambung lelaki ke dalam lubang yang sepadan pada penyambung wanita untuk memastikan penjajaran teras-ke-teras yang tepat. Peralatan aktif - suis, transceiver, kad talian - hampir selalu menggunakan port MPO lelaki (dipin). Ini bermakna mana-mana kabel yang dipalamkan terus ke dalam peralatan mestilah perempuan (tidak disematkan) untuk mengawan dengan betul dan mengelak daripada merosakkan pin transceiver. Butiran ini mudah diabaikan semasa pemerolehan dan merupakan sumber ralat lapangan yang biasa.

Orientasi dan Kedudukan Utama 1

Setiap penyambung MPO mempunyai kunci (rabung yang dinaikkan pada perumah) dan titik putih atau tanda yang menunjukkan gentian Kedudukan 1. Orientasi kekunci yang betul - kekunci atas vs. kekunci bawah - menentukan cara kedudukan gentian memetakan merentas sambungan yang digandingkan. Mengabaikan orientasi semasa membuat pesanan atau pemasangan ialah salah satu cara terpantas untuk mencipta ketidakpadanan polariti.

Polariti: Perincian yang Menyebabkan Kesilapan Paling Mahal

Kekutuban memastikan setiap gentian pemancar bersambung ke gentian penerima yang betul di hujung hujung pautan. Silap faham dan saluran tidak akan menyala - walaupun semuanya kelihatan bersambung secara fizikal.

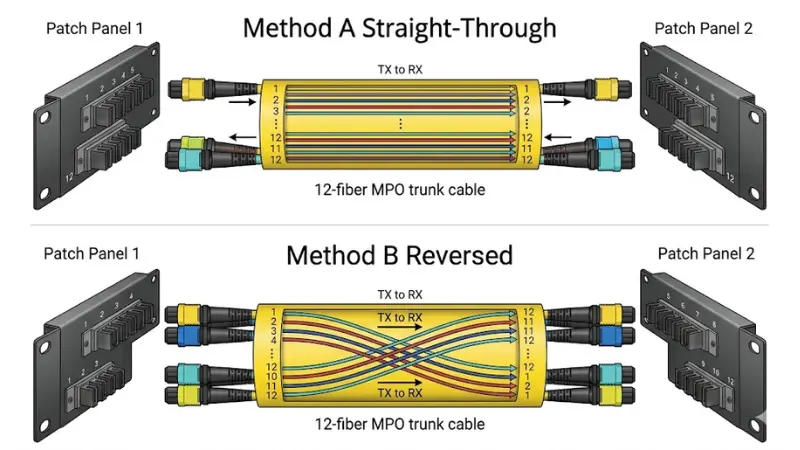

TheStandard ANSI/TIA-568.3-Ementakrifkan tiga kaedah kekutuban utama untuk sistem MPO - Kaedah A, Kaedah B dan Kaedah C - ditambah dua kaedah universal yang lebih baharu (U1 dan U2) yang diperkenalkan dalam semakan 2022. Setiap kaedah menentukan gabungan jenis kabel batang yang berbeza (Jenis A, B atau C), orientasi penyesuai dan gaya kord tampalan untuk mengekalkan penghantaran-untuk-menerima kesinambungan merentas pautan.

Dalam amalan, Kaedah A dan Kaedah B adalah yang paling banyak digunakan. Kaedah A menggunakan batang-lurus dengan penyesuai-atas/kunci-bawah, manakala Kaedah B menggunakan batang terbalik dengan penyesuai-atas/kunci-atas. Peraturan kritikal adalah ini: pilih satu kaedah untuk keseluruhan projek dan sahkannya sebelum membuat sebarang pesanan.

Perhimpunan MPO pra-biasanya dibina mengikut pesanan dan selalunya tidak-boleh dikembalikan. Fluke Networks memberi amaran bahawa kekeliruan polariti selalunya membawa kepada penemuan kabel atau kord tampalan yang salah hanya selepas pemasangan - mengakibatkan kelewatan projek dan kos penggantian. Melabur masa dalam dokumentasi polariti semasa reka bentuk adalah jauh lebih murah daripada mengolah semula batang yang dipasang.

Memilih Jenis Gentian Yang Tepat: OM3, OM4 atau Mod-Tunggal

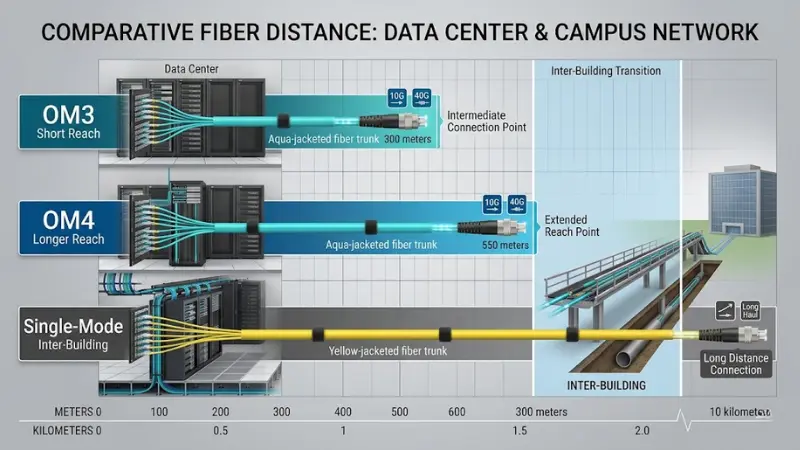

Gred gentian di dalam kabel MPO-12 anda menentukan sejauh mana anda boleh menolak pautan sebelum kualiti isyarat merosot. Untuk penggunaan berbilang mod, keputusan biasanya datang kepadaOM3 lwn. OM4.

Menurut kajian panjang saluran pusat data - Corning yang diterbitkan, kira-kira 90–95% pautan OM3 dan OM4 yang digunakan dalam pusat data beroperasi pada jarak100 meter atau kurang. Pada kadar Ethernet standard, OM3 menyokong pautan 10G sehingga 300 m dan pautan-optik selari 40G/100G sehingga 100 m. OM4 memanjangkan nombor tersebut kepada 550 m pada 10G dan 150 m pada 40G/100G - kelebihan bermakna jika jarak antara-baris atau antara-dewan anda melepasi 100 m.

Garis panduan praktikal: jika semua mod berbilang anda berjalan dengan baik di bawah 100 m dan anda adalah bajet-sensitif, OM3 akan mengendalikan 10G dan 40G dengan selesa. Pilih OM4 apabila anda memerlukan jangkauan yang lebih lama, rancang untuk berhijrah ke kelajuan yang lebih tinggi atau hanya mahukan lebih banyak margin terhadap kehilangan penyambung dan penambahan laluan-kabel dari semasa ke semasa. Untuk perbandingan yang lebih mendalamjenis gentian pelbagai mod, termasuk OM5, lihat panduan khusus kami.

Untuk jarak di luar jangkauan multimod - antara-pautan binaan, sambungan metro atau sebarang larian yang melebihi beberapa ratus meter -gentian mod-tunggaladalah pilihan yang jelas. MPO-mod tunggal-12 pemasangan tersedia dan semakin banyak digunakan dalam-persekitaran tampalan mod tunggal berketumpatan tinggi.

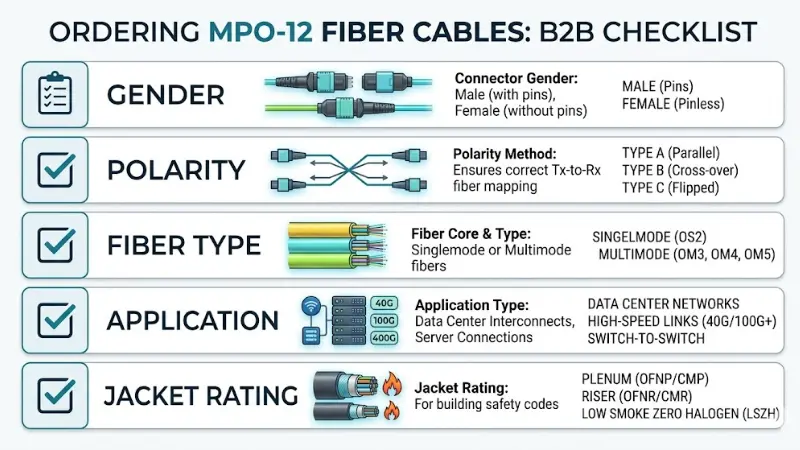

Senarai Semak Membeli: Lima Perkara yang Perlu Disahkan Sebelum Memesan

MPO-12 kabel selalunya tersuai-dipasang dan tidak boleh dipulangkan. Kesalahan walaupun satu parameter boleh bermakna kelewatan berminggu-minggu. Sahkan lima item ini sebelum membuat pesanan:

1.

2. Jantina penyambung pada setiap hujung.

3. Tentukan hujung mana yang disambungkan kepada peralatan aktif (memerlukan wanita/tidak disematkan) dan hujung mana yang bersambung ke panel tampalan atau penyesuai batang (semak konfigurasi pin penyesuai). Jika kedua-dua hujung mengawan dengan penyesuai, anda mungkin memerlukan lelaki-ke-wanita atau perempuan-ke-wanita bergantung pada jenis penyesuai.

4.

5. Kaedah kekutuban.

6. Sahkan sama ada standard projek anda ialah Kaedah A, B, C, U1 atau U2 bagi setiap ANSI/TIA-568.3-E. Pastikan jenis kabel batang, orientasi penyesuai dan kord tampalan dupleks semuanya ditentukan untuk dipadankan.

7.

8. Jenis gentian dan gred.

9. PilihOM3, OM4, atau mod-tunggal berdasarkan jarak pautan anda, jenis transceiver dan rancangan migrasi masa hadapan.

10.

11. Jenis permohonan.

12. Adakah anda memesan kabel batang (MPO-ke-MPO), akabel breakout/fanout(MPO-ke-LC), atau pemasangan menampal? Masing-masing mempunyai keperluan penyambungan dan gentian-yang berbeza.

13.

14. Penarafan jaket dan persekitaran.

15. Sahkan sama ada anda memerlukan plenum-rated (OFNP), riser-rated (OFNR) atau jaket LSZH berdasarkan kod bangunan dan laluan pemasangan anda. Ini bukan butiran untuk diputuskan selepas kabel tiba.

Kesilapan Biasa dan Cara Mengelakkannya

Lalai kepada MPO-12 untuk setiap pautan baharu

Dalam projek pengubahsuaian atau brownfield, MPO-12 selalunya merupakan panggilan yang tepat. Tetapi untuk fabrik optik selari medan hijau, nilai sama adaKesambungan MPO 8 gentianakan menghapuskan gentian terbuang dan memudahkan laluan anda ke 400G.

Pesanan mengikut kiraan serat sahaja

"Kabel MPO 12 gentian" bukanlah spesifikasi lengkap. Tanpa mengesahkan jantina, jenis kekutuban, gred gentian dan gaya aplikasi, anda berisiko menerima pemasangan yang sesuai secara fizikal tetapi mewujudkan kesalahan polariti atau ketidakpadanan jantina di tapak.

Mengabaikan perancangan pelarian

Jika peralatan aktif anda menggunakan port LC dupleks, anda memerlukan strategi pemecahan yang jelas - kaset, panel penyesuai atau kabel fanout - antara tulang belakang MPO-12 anda dan peralatan. Melupakan langkah ini membawa kepada penambahbaikan saat-saat akhir yang menjejaskan kelebihan ketumpatan yang anda pilih untuk MPO sejak awal.

Melangkau pembersihan penyambung sebelum penggunaan pertama

Ferrules MPO mempunyai 12 muka hujung gentian-dalam satu penyambung. Malah zarah habuk kecil pada satu gentian boleh menolak kehilangan sisipan melebihi spesifikasi dan menyebabkan ralat pautan terputus-putus. Sentiasa periksa dan bersihkan penyambung MPO sebelum mengawan, menggunakan penyambung khususAlat pembersihan MPO.

Soalan Lazim

Bolehkah MPO-12 menyokong 40G dan 100G?

Ya. 40GBASE-SR4 dan 100GBASE-SR4 kedua-duanya menghantar lebih 8 gentian dan penyambung MPO-12 boleh membawa 8 gentian aktif tersebut (kedudukan 1–4 dan 9–12 dalam pin keluar standard). Walau bagaimanapun, empat gentian tengah kekal tidak digunakan, itulah sebabnya Base-8 MPO dibangunkan sebagai alternatif yang lebih cekap untuk aplikasi khusus ini.

Adakah MPO-12 lebih baik daripada MPO-8?

Kedua-duanya tidak lebih baik secara universal. MPO-12 ialah pilihan yang lebih kukuh untuk penyatuan tulang belakang dupleks dan persekitaran dengan infrastruktur Base-12 sedia ada. MPO-8 lebih cekap untuk pautan optik selari (40G, 100G, 400G) yang menggunakan 8 gentian secara asli. Seni bina terbaik bergantung pada campuran aplikasi anda dan loji sedia ada. Untuk perbandingan penuh, lihat kamiPanduan gentian MPO/MTP.

Apakah perbezaan antara MPO dan MTP?

MPO (Multi-fiber Push On) ialah standard penyambung yang ditakrifkan oleh IEC 61754-7. MTP ialah nama jenama daripada US Conec untuk penyambung yang memenuhi dan melebihi standard MPO dengan toleransi yang lebih ketat dan reka bentuk perumahan boleh tanggal. Penyambung MTP serasi sepenuhnya dengan penyambung MPO generik. Dalam perolehan, perkara yang paling penting ialah penyambung memenuhi spesifikasi-penyisipan dan kehilangan pulangan yang diperlukan oleh aplikasi anda.

Adakah saya memerlukan penyambung MPO-12 lelaki atau perempuan?

Port peralatan aktif (transceiver, kad talian) hampir selalu adalah lelaki (disemat). Sebarang kabel yang menyambung terus ke peralatan aktif hendaklah perempuan (tidak disematkan) pada hujung itu. Untuk sambungan trunk-ke-trunk melalui panel penyesuai, anda memerlukan satu penyambung yang disematkan dan satu penyambung yang dinyahsemat bagi setiap pasangan yang dipadankan. Sentiasa sahkan jantina setiap antara muka dalam pautan anda sebelum membuat pesanan.

Bolehkah saya memecahkan penyambung MPO-12 ke LC?

ya. AnKabel pecah MPO-ke-LCatau modul kaset MPO-ke-LC boleh mengeluarkan satu batang MPO 12-fiber ke dalam enam sambungan LC dupleks. Ini adalah salah satu corak penggunaan yang paling biasa untuk menyambungkan tulang belakang MPO ke peralatan port dupleks-persekitaran pusat data berketumpatan tinggi.

Adakah OM3 atau OM4 lebih baik untuk kabel MPO-12?

Untuk kebanyakan pusat data berjalan di bawah 100 m, kedua-dua OM3 dan OM4 akan berfungsi. OM4 menyediakan ruang kepala jangkauan tambahan - 150 m pada 40G/100G berbanding 100 m untuk OM3 - dan belanjawan kerugian yang lebih besar, yang boleh menjadi penting dalam pautan antara-baris atau antara-dewan yang lebih panjang. Jika jarak anda pendek dan bajet adalah faktor, OM3 ialah pilihan yang boleh dipercayai. Jika anda mahukan lebih banyak margin atau menjangkakan peningkatan kelajuan, OM4 bernilai premium yang sederhana. Lihat kamiPerbandingan OM3 lwn. OM4untuk spesifikasi terperinci.

Apakah kaedah kekutuban yang harus saya pilih untuk MPO-12?

Standard ANSI/TIA-568.3-E mentakrifkan Kaedah A, B, C, U1 dan U2. Kaedah A (lurus-melalui batang) dan Kaedah B (batang terbalik) adalah yang paling biasa. Kaedah B selalunya diutamakan untuk pautan terus-kepada-MPO selari-optik, manakala Kaedah A dipasangkan dengan kaset modular digunakan secara meluas dalam seni bina pecahan dupleks. Peraturan yang paling penting ialah menyeragamkan satu kaedah merentas keseluruhan projek dan mengesahkan semua komponen - batang, penyesuai dan kord tampalan - sepadan dengan kaedah tersebut sebelum pemasangan.

Adakah MPO-12 masih merupakan pilihan yang baik untuk penempatan pusat data baharu?

Ia bergantung pada campuran aplikasi anda. Bagi perusahaan yang menggunakan kebanyakan sambungan dupleks 10G dengan kabel berstruktur, MPO-12 kekal sebagai penyelesaian tulang belakang-yang terbukti dan kos efektif. Untuk persekitaran hiperskala atau awan yang membina sekitar optik selari 100G dan 400G, Base-8 MPO semakin menjadi seni bina pilihan. Banyak penggunaan dunia sebenar menggunakan gabungan kedua-duanya, dengan komponen penukaran merapatkan kedua-duanya apabila diperlukan. Untuk panduan tentangPemilihan kabel gentian 100G, lihat artikel khusus kami.
