Dalam sebuahPembahagi FBT vs pembahagi PLCperbandingan, kedua-dua teknologi secara automatik tidak lebih baik untuk setiap rangkaian gentian. FBT biasanya merupakan pilihan pertama untuk menilai apabila projek memerlukan kiraan port yang rendah, tetingkap panjang gelombang yang ditentukan atau pemisahan tidak sama seperti 10/90. PLC biasanya merupakan pilihan yang lebih kukuh untuk pemisahan ketumpatan yang sama,-tinggi, liputan panjang gelombang yang luas dan prestasi output yang konsisten dalam rangkaian FTTH dan PON.
Keputusan itu tidak seharusnya berdasarkan nama teknologi atau harga unit sahaja. Kiraan port, corak pecahan, kehilangan sisipan maksimum, keseragaman, panjang gelombang operasi, jenis pakej, kehilangan penyambung dan belanjawan optik yang lengkap semuanya mempengaruhi sama ada pembahagi adalah sesuai.
Pembaca yang memerlukan pengenalan yang lebih luas boleh menyemak ini dahulupanduan kepada jenis pembahagi optik dan prinsip kerja. Bahagian di bawah memberi tumpuan khusus pada cara reka bentuk FBT dan PLC berbeza dan cara menukar perbezaan tersebut menjadi pilihan yang boleh dipertahankan.
FBT atau PLC: Panduan Pemilihan Pantas
| Keperluan Projek | Teknologi untuk Menilai Pertama | Sebab |
|---|---|---|
| Pemisahan tidak sama seperti 5/95, 10/90 atau 20/80 | FBT | Pengganding FBT biasanya direka untuk pengagihan kuasa optik tidak simetri. |
| Pemisahan 1×2 mudah pada panjang gelombang yang ditentukan | FBT atau PLC | Kedua-duanya mungkin berfungsi; bandingkan kerugian terjamin, lebar jalur, pakej dan jumlah kos pemasangan. |
| Sama dengan taburan 1×8, 1×16, 1×32 atau 1×64 | PLC | Teknologi PLC sangat sesuai untuk padat, kiraan{0}}tinggi dan pemisahan sama rata. |
| Rangkaian FTTH menyokong beberapa pelan panjang gelombang PON | PLC | Produk PLC jalur lebar lazimnya ditentukan merentas julat kendalian-tunggal tunggal yang luas. |
| Ketik pemantauan yang mesti mengekalkan kebanyakan kuasa pada laluan melalui | FBT | Nisbah gandingan asimetri boleh menyimpan hanya peratusan kecil untuk pemantauan. |
| Kabinet luar atau penutupan | Perhimpunan siap yang layak | Kesesuaian luar bergantung pada pembungkusan, pengedap, perlindungan kuncir dan kelayakan, bukan teknologi PLC atau FBT sahaja. |
| Harga komponen permulaan terendah | Projek-perbandingan khusus | Penyambungan, penyambungan medan, ruang kepungan, keperluan ujian dan buruh gantian boleh melebihi harga komponen kosong. |
Apakah yang dilakukan oleh Pemisah Optik?
Pembahagi optik ialah komponen pasif yang mengagihkan kuasa optik input antara dua atau lebih gentian keluaran. Ia tidak menguatkan, menjana semula atau menukar isyarat secara elektronik. Oleh itu, setiap output menerima kurang kuasa optik daripada input, walaupun peranti itu sendiri tidak mengalami kerugian pembuatan.
Pembahagi optik digunakan dalam FTTH, GPON, XGS-PON, rangkaian pengedaran optik, pautan pemantauan dan sistem titik-ke-berbilang titik yang lain. Konfigurasi boleh ditulis sebagai 1×2, 1×8 atau 2×16, di mana nombor pertama mengenal pasti kiraan input dan nombor kedua mengenal pasti kiraan output.
Syarat-syaratpenggandingdanpembahagikadangkala bertindih. Pengganding boleh menggabungkan atau membahagi kuasa optik, manakala pembahagi biasanya digunakan apabila tujuan utama adalah pengagihan kepada beberapa output. Untuk penjelasan yang lebih terperinci tentang parameter yang dikongsi oleh peranti ini, lihat panduan ini untukspesifikasi pengganding gentian optik dan pembahagi.
Bagaimana Pemisah FBT dan PLC Berfungsi?
Teknologi Pemisah FBT

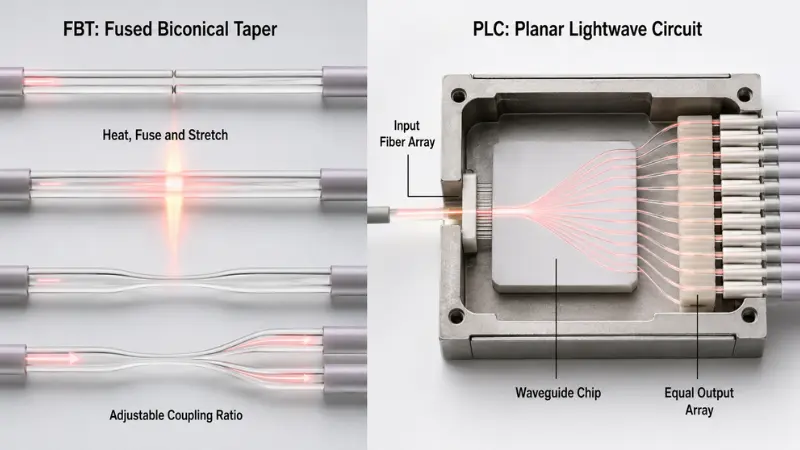

FBT adalah singkatan dariTirus Biconical Bercantum. Semasa pembuatan, dua atau lebih gentian optik diselaraskan, dipanaskan, dicantum dan diregangkan untuk mencipta kawasan gandingan tirus. Proses pembuatan mengawal cara pemindahan kuasa optik antara gentian.
Oleh kerana gandingan boleh dilaraskan, peranti FBT amat berguna untuk nisbah yang tidak sama rata. Produk komersial boleh direka bentuk untuk 50/50, 40/60, 20/80, 10/90 atau pengedaran lain yang ditentukan. AFL, sebagai contoh, menerbitkan pengganding jalur lebar bersatu dengan nisbah gandingan tersedia daripada 5% hingga 50%. Ini ialah produk-contoh keluarga dan bukannya spesifikasi universal untuk setiap peranti FBT.Maklumat pengganding jalur lebar rasmi AFLmenyediakan skop dan butiran kelayakan yang sepadan.
PadatPembahagi gentian optik 1×2 FBTOleh itu, mungkin sesuai untuk paip pemantauan, cawangan kiraan-rendah atau aplikasi di mana dua laluan memerlukan aras kuasa yang berbeza.
Prestasi FBT mesti masih dinilai daripada helaian data sebenar. Sesetengah produk dioptimumkan untuk tingkap panjang gelombang terpilih, manakala reka bentuk jalur lebar yang layak juga tersedia. Adalah tidak tepat untuk menganggap bahawa setiap pembahagi FBT mempunyai kepekaan panjang gelombang, julat suhu atau had kiraan port-yang sama.
Teknologi Pemisah PLC
PLC bermaksudLitar Gelombang Cahaya Planar. Pembahagi PLC menggunakan pandu gelombang optik yang terbentuk pada cip. Tatasusunan gentian input dan tatasusunan gentian keluaran diselaraskan dengan tepat dengan cip, diikat dan dilindungi di dalam pakej akhir.
Struktur ini sangat sesuai untuk pengagihan kuasa yang sama merentasi banyak output. Keluarga pembahagi AFL PLC yang diterbitkan, contohnya, menentukan operasi merentasi 1260–1650 nm, malah membelah merentasi lebar jalur yang dinyatakan, PDL rendah dan konfigurasi yang menjangkau dari 1×4 hingga 2×32. Angka tersebut digunakan untuk keluarga produk tersebut dan tidak boleh dianggap sebagai jaminan untuk setiap pembahagi PLC.Spesifikasi pembahagi PLC AFLjuga menyatakan bahawa nilai kehilangan sisipan{0}}yang disenaraikan tidak termasuk penyambung.
Pembeli boleh menyemak yang tersediaRangkaian produk pembahagi PLCapabila memadankan kiraan port, penyambung, kuncir dan keperluan pakej.
FBT Splitter vs PLC Splitter Perbandingan

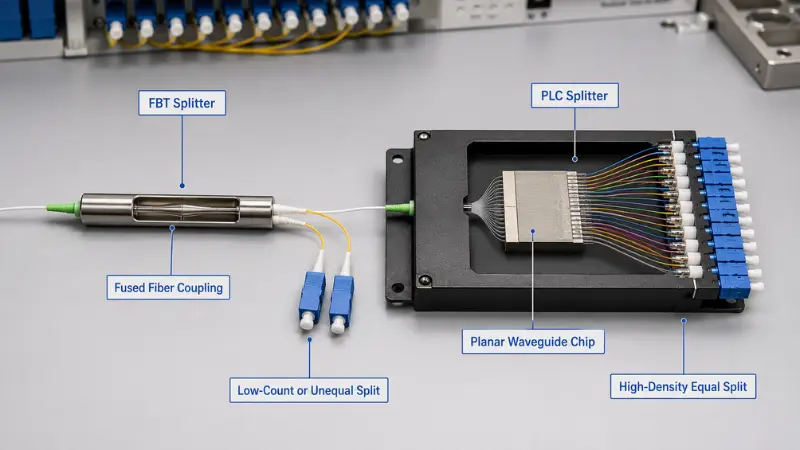

| Faktor Perbandingan | Pemisah FBT | Pemisah PLC |
|---|---|---|
| Struktur optik | Gentian optik bercantum dan tirus | Litar pandu gelombang dengan susunan gentian input dan output yang sejajar |
| Corak perpecahan biasa | Sama atau tidak sama | Selalunya sama |
| Aplikasi terkuat | Cawangan kiraan-rendah dan pili tidak simetri | Taburan ketumpatan yang sama,-tinggi |
| Tingkah laku panjang gelombang | Sangat bergantung pada reka bentuk produk dan tetingkap panjang gelombang yang dipilih | Produk jalur lebar biasanya tersedia untuk rangkaian akses-satu mod |
| Kiraan keluaran yang tinggi | Mungkin memerlukan beberapa peringkat bercantum, meningkatkan kehilangan kumulatif dan kerumitan pemasangan | Sangat sesuai untuk padat konfigurasi kiraan-port-tinggi |
| Keseragaman pelabuhan | Produk-khusus dan lebih sukar dikawal merentas banyak keluaran bertingkat | Secara umumnya lebih sesuai untuk mengawal keseragaman merentas banyak keluaran yang sama |
| Saiz pakej | Peranti-kiraan rendah boleh padat; berbilang peringkat mungkin memerlukan lebih banyak ruang | Kiraan keluaran yang tinggi boleh dibungkus dalam modul padat |
| Prestasi suhu dan persekitaran | Bergantung pada pakej dan kelayakan | Bergantung pada pakej dan kelayakan |
| Kecenderungan kos | Mungkin menjimatkan untuk -kiraan rendah atau reka bentuk yang tidak sama rata | Selalunya memberikan nilai yang lebih baik apabila kiraan port yang sama dan peningkatan ketumpatan |
| Penggunaan rangkaian biasa | Memantau, seni bina ketik dan pengedaran kiraan-rendah yang dipilih | FTTH, GPON, XGS-PON dan pengedaran ODN berketumpatan tinggi- |
Jadual menerangkan kecenderungan reka bentuk, bukan had kontrak. Pembahagi PLC-berkualiti rendah boleh berprestasi lebih teruk daripada-peganding FBT yang layak. Label teknologi bukan pengganti spesifikasi lengkap dan laporan ujian.
Parameter Optik Yang Menentukan Prestasi
| Parameter | Apa Maksudnya | Cara Membandingkannya |
|---|---|---|
| Kehilangan pemasukan maksimum | Kerugian tertinggi yang dibenarkan dari input ke port output | Gunakan nilai maksimum yang dijamin dan sahkan sama ada penyambung disertakan. |
| Keseragaman | Perbezaan kerugian antara port keluaran terbaik dan terburuk | Gunakan variasi maksimum yang dibenarkan, bukan sahaja kuasa output purata. |
| PDL | Variasi kehilangan yang disebabkan oleh perubahan dalam keadaan polarisasi | Bandingkan PDL maksimum merentasi panjang gelombang dan julat suhu yang ditentukan. |
| Pulangan kerugian | Ukuran pantulan optik yang kembali ke arah sumber | Nilai kerugian-pulangan yang lebih tinggi biasanya menunjukkan pantulan yang lebih rendah. |
| Directivity | Pengasingan antara laluan optik atau port output | Semak nilai minimum yang dijamin dan syarat ujian yang berkenaan. |
| Kerugian bergantung-panjang gelombang | Variasi dalam kehilangan sisipan merentasi julat panjang gelombang operasi | Sahkan jalur operasi yang lengkap daripada memeriksa hanya satu panjang gelombang ujian. |
| Kehilangan bergantung{0}}suhu | Perubahan dalam kehilangan sisipan apabila suhu komponen berubah | Jangan mengelirukan julat pengendalian yang dinyatakan dengan kestabilan optik terjamin merentas julat itu. |
| Kehilangan penyambung | Kerugian tambahan yang diperkenalkan oleh-penyambung yang dipasang kilang dan mengawan medan | Sahkan sama ada spesifikasi pembahagi adalah untuk gentian kosong, kuncir atau pemasangan bersambung lengkap. |
Kehilangan sisipan patut diberi perhatian khusus. Nilai yang diterbitkan mungkin menerangkan pembahagi kosong sahaja, manakala pembekal lain mungkin termasuk-penyambung yang dipasang kilang. Kedua-dua nilai itu tidak boleh dibandingkan secara langsung.
Pengilat penyambung juga mempengaruhi pantulan dan keserasian mengawan. SC/APC adalah perkara biasa dalam rangkaian capaian di mana kawalan pantulan adalah penting, tetapi antara muka yang betul mesti sepadan dengan peralatan, penyesuai dan loji sedia ada. Muka hujung APC dan UPC tidak boleh dipadankan secara langsung. Panduan ini untukPengilat penyambung PC, UPC dan APCmenerangkan perbezaan mekanikal dan pulangan-kehilangan.
Bagaimana Nisbah Split Mempengaruhi Kehilangan Optik?
Malah pembahagi pasif yang ideal mesti membahagikan kuasa yang ada. Untuk pembahagi 1×N yang sama, kerugian pemisahan teori ialah:
Kehilangan pemisahan ideal=10 × log10(N)
| Pemisahan Sama | Anggaran Kehilangan Ideal |
|---|---|
| 1×2 | 3.0 dB |
| 1×4 | 6.0 dB |
| 1×8 | 9.0 dB |
| 1×16 | 12.0 dB |
| 1×32 | 15.1 dB |
| 1×64 | 18.1 dB |
Ini adalah minimum matematik. Kehilangan pemasukan maksimum sebenar adalah lebih tinggi kerana peranti yang dikilangkan memperkenalkan lebihan kehilangan, kehilangan peralihan dan, jika berkenaan, kehilangan penyambung.
Pilihan produk wakil termasuk aPembahagi PLC 1×2, Pembahagi PLC 1×8, Pembahagi PLC 1×16, Pembahagi PLC 1×32danPembahagi PLC 1×64. Had sebenar mereka mesti diambil daripada spesifikasi yang diluluskan yang sepadan dan bukannya daripada jadual teori di atas.

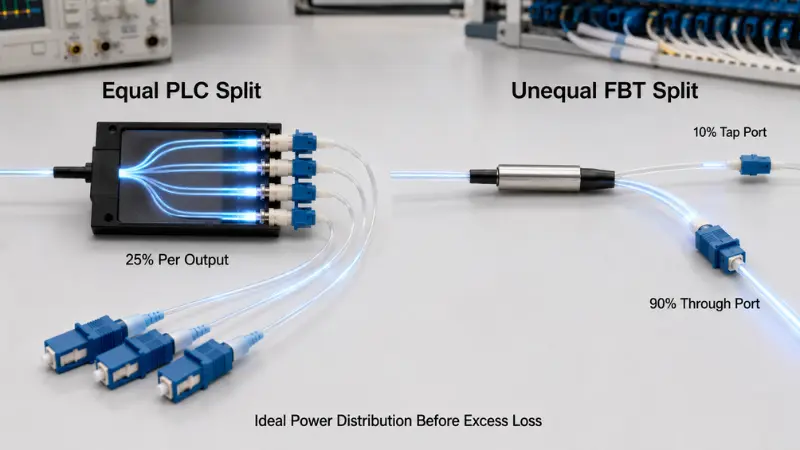

Kerugian Split FBT yang tidak sama rata
Untuk cawangan tidak sama yang menerima pecahanpdaripada kuasa input, kehilangan cawangan yang ideal ialah:
Kehilangan cawangan ideal=−10 × log10(p)
Untuk pembahagian 10/90 teoritis:
- Cawangan 10% mempunyai kehilangan ideal sebanyak 10.0 dB.
- Cawangan 90% mempunyai kehilangan ideal kira-kira 0.46 dB.
Kehilangan sisipan sebenar pada kedua-dua laluan akan lebih tinggi kerana pengganding mempunyai lebihan kehilangan dan toleransi nisbah{0}}gandingan yang dibenarkan. Oleh itu, spesifikasi pembelian harus mengenal pasti port paip, melalui port, toleransi gandingan dan kehilangan maksimum untuk setiap laluan.
Perbezaan ini adalah sebab FBT kekal relevan dalam reka letak akses yang panjang atau bercabang. Perbincangan aplikasi yang lebih terperinci tersedia dalam panduan ini untukpemisahan tidak seimbang untuk projek FTTH luar bandar.
Contoh Bekerja: Bajet Optik PLC 1×32

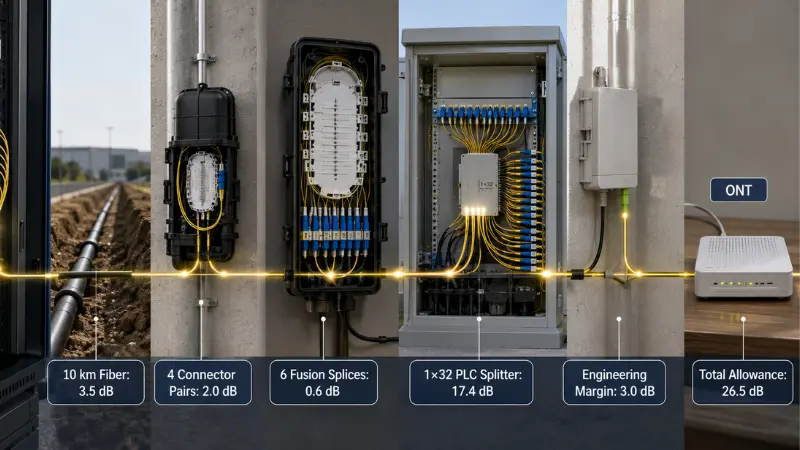

Berikut ialah pengiraan ilustrasi, bukan reka bentuk PON universal. Setiap nilai mesti diganti dengan spesifikasi kabel, komponen dan peralatan sebenar untuk projek tersebut.
| Item Kehilangan | Contoh Andaian | Elaun Dikira |
|---|---|---|
| Pengecilan serat | 10 km × 0.35 dB/km | 3.5 dB |
| Pasangan penyambung yang dipadankan | 4 × 0.5 dB | 2.0 dB |
| Sambungan gabungan | 6 × 0.1 dB | 0.6 dB |
| Pembahagi PLC 1×32 | Maksimum 17.4 dB, berdasarkan satu keluarga produk pemisah-terbuka yang diterbitkan | 17.4 dB |
| Kejuruteraan dan margin penuaan | Andaian projek | 3.0 dB |
| Jumlah elaun laluan | 26.5 dB |
Angka pembahagi 17.4 dB datang daripada satu helaian data AFL PLC dan secara eksplisit tidak termasuk penyambung. Ia disertakan hanya untuk menunjukkan kaedah pengiraan.
Jika kombinasi OLT dan ONT yang dipilih menyediakan belanjawan optik 29 dB yang disahkan di bawah keadaan operasi yang berkenaan, contoh ini meninggalkan 2.5 dB selepas elaun kejuruteraan yang dinyatakan. Jika belanjawan peralatan lebih rendah, laluan lebih panjang atau sambungan tambahan ditambah, reka bentuk mungkin gagal.
Pengiraan yang betul harus menggunakan:
- Kehilangan komponen maksimum dan bukannya kehilangan biasa
- Laluan optik yang paling lama dirancang
- Port keluaran pembahagi yang paling teruk
- Pengecilan gentian bergantung pada panjang gelombang-yang betul
- Semua penyambung, penyesuai dan mata sambatan
- Kelas optik OLT dan ONT sebenar
- Kejuruteraan dan margin penuaan yang dipersetujui
Pemisahan Berpusat vs Lata
| Seni bina | Kelebihan | Risiko dan{0}}Perdagangan |
|---|---|---|
| Pemisahan berpusat | Satu peringkat pembahagi utama, perakaunan kerugian yang lebih mudah, pengurusan pelabuhan yang lebih mudah dan lebih sedikit peringkat pasif | Mungkin memerlukan lebih banyak gentian pengedaran dan penempatan berhati-hati lokasi pembahagi pusat |
| Perpecahan berlatarkan | Boleh meletakkan peringkat perpecahan yang lebih kecil lebih dekat dengan kumpulan pelanggan dan menyokong reka letak rangkaian teragih | Menambah peringkat pembahagi, titik sambungan, kehilangan lebihan kumulatif dan kerumitan penyelesaian masalah |
Pembahagi 1×4 diikuti dengan pembahagi 1×8 menghasilkan pembahagian 1×32 keseluruhan, tetapi kehilangan laluan tidak terhad kepada pembahagian 1×32 ideal 15.1 dB. Reka bentuk mesti menambah kehilangan sisipan yang ditentukan bagi kedua-dua peringkat pembahagi, bersama-sama dengan sambungan dan sambungan di antara mereka.
CommScope mendokumenkan modul PLC-berkiraan rendah dalam seni bina pisah teragih di mana peringkat pembahagi lain dipasang lebih jauh ke dalam loji luar. Ini menunjukkan bahawa produk PLC-berbilang rendah juga boleh digunakan dalam reka bentuk bertingkat; seni bina tidak boleh disimpulkan daripada nama teknologi sahaja.
Apabila Pemisah FBT Adalah Lebih Sesuai?
FBT harus dinilai terlebih dahulu apabila pengagihan kuasa yang diperlukan adalah tidak sama rata. Memantau paip, cawangan luar bandar berperingkat dan pautan dengan belanjawan cawangan yang sengaja berbeza adalah alasan yang lebih kukuh untuk memilih FBT daripada hanya membandingkan harga pembeliannya dengan PLC.
FBT juga boleh sesuai untuk pemisahan kiraan-rendah pada panjang gelombang yang ditakrifkan dengan jelas, terutamanya apabila projek itu tidak memerlukan keserasian berbilang panjang gelombang-luas atau penghijrahan masa hadapan melalui laluan pasif yang sama.
Sebelum kelulusan, sahkan:
- Tetingkap panjang gelombang yang direka bentuk
- Nisbah gandingan dan toleransi nisbah
- Kehilangan sisipan maksimum untuk setiap output
- Kehilangan pulangan dan arahan
- Prestasi bergantung{0}}suhu
- Pakej, perlindungan gentian dan jenis penyambung
Jangan tolak setiap peranti FBT kerana ia menggunakan teknologi bercantum. Produk FBT jalur lebar yang layak wujud, dan prestasinya harus dinilai daripada helaian data khusus dan bukti kebolehpercayaan. Sebaliknya, jangan gunakan produk FBT-tetingkap sempit dalam rangkaian yang keperluan panjang gelombang masa hadapannya belum ditentukan.
Apabila Pemisah PLC Lebih Sesuai
PLC biasanya merupakan pilihan yang lebih praktikal apabila projek memerlukan banyak output yang sama, pembungkusan padat dan port terkawal-ke-port keseragaman. Keadaan ini adalah biasa dalam pengedaran FTTH menggunakan konfigurasi 1×8, 1×16, 1×32 dan 1×64.
PLC juga merupakan calon yang lebih kuat apabila infrastruktur pasif yang sama mesti menyokong beberapa akses-pelan panjang gelombang rangkaian. Keperluan fizikal-lapisan untuk GPON dan XGS-PON ditakrifkan dalam yang berkenaanPengesyoran ITU-T G.984.2 GPONdanPengesyoran ITU-T G.9807.1 XGS-PON. Pereka bentuk harus menggunakan spesifikasi peralatan semasa dan pengesyoran yang berkenaan dan bukannya mengandaikan bahawa setiap rangkaian menggunakan pelan panjang gelombang atau belanjawan optik yang sama.
PLC bukan produk luaran secara automatik. Tiub keluli, modul ABS atau kaset mesti masih dilindungi dalam kepungan yang sesuai dengan pemasangan. Kebolehpercayaan bergantung pada pemasangan lengkap, termasuk kuncir, pelepasan terikan, penyambung, penyesuai, pengedap dan kelayakan alam sekitar.
Proses Pemilihan Pemisah Tujuh{0}}Langkah
- Tentukan pengagihan kuasa:Tentukan output yang sama atau tidak sama, kiraan input, kiraan output dan sebarang paip atau melalui port yang diperlukan.
- Senaraikan setiap panjang gelombang semasa dan terancang:Sertakan keperluan huluan, hiliran, tindanan dan migrasi.
- Pilih seni bina berpecah:Bandingkan reka bentuk berpusat dan bertingkat, bukan sahaja kiraan pelanggan terakhir.
- Kira bajet optik-terburuk:Gunakan kerugian maksimum, laluan terpanjang dan keluaran pembahagi paling lemah.
- Tentukan persekitaran pemasangan:Nyatakan penggunaan dalaman atau luaran, julat suhu, kelembapan, kepungan, pengendalian dan jangka hayat-perkhidmatan.
- Pilih pakej dan penyambung:Padankan modul dengan dulang sambatan, kotak terminal, kabinet, ODF atau rak.
- Semak dokumentasi kualiti:Minta spesifikasi terjamin, panjang gelombang ujian, laporan bersiri dan bukti kelayakan yang berkenaan.
Untuk projek yang termasuk pembahagi, penyesuai, kuncir, kotak terminal dan kord tampalan dalam bil bahan yang sama,Panduan perolehan komponen pasif FTTHmenyediakan rangka kerja pembelian yang lebih luas.
Pemilihan Pakej dan Penyambung
| Jenis Pakej | Pemasangan Biasa | Faedah Utama | Pertimbangan Utama |
|---|---|---|---|
| Serat kosong | Modul bersepadu, dulang sambatan terlindung atau pemasangan tersuai | Jejak terkecil | Memerlukan pengendalian terkawal dan perlindungan luaran yang lengkap |
| Tiub keluli atau tanpa blok | Dulang sambat, penutup atau kotak pengedaran padat | Perlindungan mekanikal yang dipertingkatkan dengan bentuk yang padat | Penghalaan gentian dan jejari lentur kekal kritikal |
| modul ABS | Kotak dinding, kabinet atau kandang pengedaran luar yang dilindungi | Kuncir berjaket dan perlindungan komponen yang lebih kuat | Menggunakan lebih banyak ruang daripada peranti tiub kosong atau keluli- |
| LGX atau palam-dalam kaset | Kabinet modular, ODF atau bingkai pengedaran | Penggantian pantas, jelaskan pengenalan port dan pemasangan-dan-palam | Memerlukan dimensi casis yang serasi dan susun atur penyesuai |
| Pembahagi lekap-rak | Pejabat pusat, bilik peralatan atau-rak berketumpatan tinggi | Akses hadapan yang teratur dan kapasiti pelabuhan yang tinggi | Menggunakan ruang rak dan menambah sambungan penyesuai |
Gambaran keseluruhan iniJenis pakej pembahagi PLCboleh membantu memadankan komponen optik dengan kepungannya. Pemisah yang dimaksudkan untuk pengedaran akses{1}}dipasang di dinding juga boleh disepadukan ke dalam kepungan yang sesuai sepertiKotak pengedaran gentian 24 teras, dengan syarat kapasiti dulang, kiraan penyesuai, penghalaan kabel dan keperluan pengedap sepadan dengan projek.
Pembahagi bersambung mengurangkan-kerja penyambungan medan dan memudahkan penggantian, tetapi setiap pasangan yang dipadankan menambah kehilangan dan memerlukan-pemeriksaan muka akhir. Pigtail yang tidak ditamatkan boleh mengurangkan titik penyesuai tetapi memerlukan gabungan-peralatan penyambung, pemasang terlatih dan storan sambungan yang dilindungi.
Bagaimana untuk Membandingkan Helaian Data Pembekal?
| Item untuk Diminta | Perkara yang Harus Dinyatakan oleh Pembekal | Risiko jika Ia Hilang |
|---|---|---|
| Konfigurasi | 1×N atau 2×N, nisbah sama atau tidak sama, pengenalan port | Peranti yang dibekalkan mungkin tidak sepadan dengan seni bina rangkaian. |
| Panjang gelombang operasi | Julat panjang gelombang terjamin lengkap | Kehilangan mungkin boleh diterima pada satu panjang gelombang tetapi tidak merentasi jalur perkhidmatan yang diperlukan. |
| Kehilangan sisipan | Kerugian maksimum untuk setiap konfigurasi dan sama ada penyambung disertakan | Sebut harga pembekal tidak boleh dibandingkan dengan asas yang sama. |
| Keseragaman | Port maksimum-ke-variasi kehilangan port | Satu cawangan pelanggan mungkin mempunyai margin yang jauh lebih rendah daripada yang lain. |
| PDL | Nilai maksimum dan syarat ujian | Variasi prestasi mungkin tersembunyi di sebalik purata-angka kerugian sisipan. |
| Kehilangan pulangan dan arahan | Nilai minimum yang dijamin | Refleksi dan prestasi pengasingan port masih tidak diketahui. |
| Prestasi suhu | Julat pengendalian dan perubahan optik yang dibenarkan merentas julat itu | Label suhu yang luas mungkin tidak mewakili prestasi optik yang stabil. |
| Pakej dan serat | Dimensi, jenis gentian, salutan, jaket, panjang kuncir dan keperluan bengkok | Peranti mungkin tidak sesuai dengan dulang, kotak atau rak yang dimaksudkan. |
| Spesifikasi penyambung | Jenis penyambung, pengilat, gred dan sama ada ujian termasuk penyambung | Masalah kehilangan atau keserasian yang tidak dijangka mungkin berlaku semasa pemasangan. |
| Laporan ujian | Panjang gelombang ujian, keputusan port individu, nombor siri dan tarikh ujian | Produk yang dihantar tidak dapat dikesan kepada ukuran yang dilaporkan. |
Tuntutan GR-1209 dan GR-1221
GR-1209 dan GR-1221 biasanya dirujuk bersama apabila pembekal membincangkan kelayakan komponen optik pasif dan jaminan kebolehpercayaan jangka panjang. Tuntutan seperti "mematuhi Telcordia" harus mengenal pasti:
- Piawaian dan isu yang berkenaan
- Konfigurasi produk yang diuji
- Makmal ujian
- Skop ujian dan bahagian yang berkenaan
- Sama ada hasilnya terpakai pada komponen kosong atau pemasangan bersambung lengkap
Pemeriksaan dan Ujian Masuk
- Sahkan identiti produk:Semak teknologi, konfigurasi, nisbah, panjang gelombang, gentian, panjang kuncir, pengilat penyambung, nombor siri dan label.
- Periksa bungkusan dan gentian:Cari tiub remuk, pelepasan ketegangan longgar, selekoh tajam, jaket rosak, gentian terdedah atau penomboran port yang salah.
- Periksa dan bersihkan muka hujung penyambung:Jangan sambungkan pembahagi yang tercemar ke set ujian atau rangkaian langsung.
- Tetapkan rujukan dan ukur setiap output:Gunakan sumber yang stabil dan meter kuasa optik yang ditentukur pada panjang gelombang ujian yang ditentukan. Catatkan kehilangan setiap port dan hitung keseragaman daripada keputusan terbaik dan terburuk.
- Bandingkan keputusan dengan had kontrak:Jangan gunakan jadual internet generik sebagai standard lulus atau gagal.
- Kekalkan rekod yang boleh dikesan:Simpan pesanan pembelian, kelompok, nombor siri, panjang gelombang ujian, pengenalan peralatan ujian, operator dan tarikh pemeriksaan.
Cek penerimaan biasa menggunakan sumber dan meter kuasa boleh mengesahkan kehilangan sisipan dan keseragaman. PDL bebas, pemulangan-kehilangan atau pengesahan alam sekitar mungkin memerlukan peralatan khusus, makmal yang layak atau rekod kelayakan pembekal.
Lima Kesilapan Pemilihan Biasa
- Memilih hanya mengikut harga unit:Komponen kosong yang lebih murah mungkin memerlukan lebih banyak penyambungan medan, ruang kepungan, buruh dan penyelesaian masalah.
- Membandingkan kerugian biasa dengan kerugian maksimum:Nilai biasa menerangkan prestasi yang dijangkakan; nilai maksimum mentakrifkan had kontrak. Mereka tidak boleh ditukar ganti.
- Mengabaikan kemasukan penyambung:Spesifikasi pembahagi kosong tidak boleh dibandingkan secara langsung dengan modul bersambung melainkan sempadan pengukuran adalah sama.
- Dengan mengandaikan setiap pembahagi PLC lebih baik:Kualiti cip, gentian-penjajaran tatasusunan, pembungkusan, penyambung dan ujian menentukan hasil siap.
- Melupakan panjang gelombang masa depan dan perubahan seni bina:Pembahagi yang berfungsi untuk perkhidmatan sekarang mungkin menyekat penghijrahan atau tindanan PON kemudian.
Templat Spesifikasi RFQ
Blok berikut boleh disesuaikan untuk pertanyaan pembekal:
Teknologi yang diperlukan: FBT / PLC / cadangan pembekal
Konfigurasi input dan output: 1×__ / 2×__
Corak pisah: sama / tidak sama __% / __%
Julat panjang gelombang operasi: __
Kehilangan pemasukan maksimum: __ dB, penyambung disertakan / dikecualikan
Keseragaman maksimum: __ dB
PDL maksimum: __ dB
Kerugian pulangan minimum: __ dB
Directivity minimum: __ dB
Jenis dan dimensi pakej: __
Jenis gentian dan panjang kuncir: __
Jenis penyambung dan pengilat: __
Suhu operasi dan penyimpanan: __
Persekitaran pemasangan: kandang dalaman / luaran / penutupan / rak
Laporan ujian yang diperlukan: individu / kelompok
Kebolehpercayaan atau bukti kelayakan yang diperlukan: __
Pelabelan yang diperlukan dan -kebolehkesanan nombor bersiri: __
Soalan Lazim
S: Mana Lebih Baik, FBT Atau PLC?
J: FBT biasanya merupakan titik permulaan yang lebih baik untuk kiraan-rendah atau pengagihan kuasa yang tidak sama rata. PLC biasanya merupakan titik permulaan yang lebih baik untuk pemisahan-ketumpatan yang sama tinggi merentasi julat panjang gelombang yang dinyatakan secara luas. Jawapan akhir bergantung pada spesifikasi produk yang dijamin dan bajet optik yang lengkap.
S: Adakah PLC Sentiasa Kerugian Lebih Rendah Daripada FBT?
J: Tidak. Kerugian teori yang tidak dapat dielakkan ditentukan oleh cara kuasa optik dibahagikan. PLC biasanya menawarkan keseragaman yang lebih kukuh dan kecekapan pembungkusan untuk banyak keluaran yang sama, tetapi kehilangan sisipan sebenar mesti dibandingkan menggunakan nilai maksimum di bawah keadaan ujian yang sama.
S: Adakah Pemisah 1×32 Hanya Menambah 15.1 DB?
J: Tidak. Kira-kira 15.1 dB adalah kehilangan matematik yang ideal untuk membahagikan kuasa secara sama rata antara 32 output. Pembahagi sebenar menambah lebihan kehilangan, dan laluan lengkap juga mungkin termasuk penyambung, penyesuai, sambatan, pengecilan gentian dan margin kejuruteraan.
S: Bolehkah Pemisah FBT Digunakan Dalam Rangkaian PON?
J: Ia boleh digunakan apabila nisbah pisah, julat panjang gelombang, kehilangan sisipan, prestasi alam sekitar dan seni bina sesuai dengan rangkaian. PLC adalah lebih biasa untuk pemisahan FTTH yang sama dengan kiraan tinggi-tetapi FBT mungkin menyajikan cawangan kiraan-rendah atau tidak simetri.
S: Bolehkah Pemisah PLC Dilontarkan?
A: Ya. Pembahagi PLC boleh digunakan dalam susun atur berpusat atau bertingkat. Setiap peringkat mesti dimasukkan secara berasingan dalam belanjawan optik, dan titik sambungan tambahan harus dipertimbangkan dalam penyelenggaraan dan pengasingan kerosakan.
S: Patutkah Saya Memilih Pemisah Sedia-Bersambung Atau Splice?
J: Pilih modul bersambung apabila pemasangan pantas, penggantian dan akses port adalah keutamaan. Pilih peranti sambung-yang sedia apabila mengurangkan titik penyesuai dan menyepadukan pembahagi ke dalam dulang sambat yang dilindungi adalah lebih penting.
Kesimpulan
Keputusan pembahagi FBT vs pembahagi PLC bermula dengan pengagihan kuasa yang diperlukan. Ketik pemantauan yang tidak sama rata atau cawangan kiraan-rendah yang mudah selalunya menghala ke arah FBT. Taburan FTTH berketumpatan tinggi-yang sama, keserasian panjang gelombang yang luas dan keseragaman port terkawal biasanya menghala ke arah PLC.
Pemilihan teknologi hanyalah langkah pertama. Keputusan yang boleh dipercayai juga memerlukan kehilangan sisipan maksimum, keseragaman, liputan panjang gelombang, had persekitaran, pakej, penyambung, dokumentasi ujian dan bajet optik-terburuk yang lengkap.
Menyediakan keperluan tersebut dalam RFQ mengurangkan kekaburan sebut harga dan menyokong reka bentuk rangkaian yang lebih dipercayai. Pembeli projek bolehserahkan spesifikasi splitter untuk semakan teknikal dan sebut hargasebaik sahaja nisbah, pakej, penyambung dan keadaan operasi yang diperlukan telah ditentukan.
