Penyambung Pantas lwn Penyambungan Gabungan: Mana Yang Masuk Masuk akal untuk FTTH?

Dalam penggunaan FTTH, pilihan antara penyambung pantas gentian optik dan penyambungan gabungan bergantung kepada tempat dalam rangkaian anda akan tamatkan, berapa banyak titisan krew anda perlu diaktifkan setiap hari, dan sama ada sambungan itu akan diletakkan di dalam rumah atau dibakar dalam penutupan udara untuk lima belas tahun akan datang. Penyambung pantas mendapatkan juruteknik masuk dan keluar dari premis pelanggan dalam masa kurang seminit setiap penamatan. Penyambungan gabungan menghasilkan ikatan kaca kekal-ke-kaca yang tidak akan diganggu oleh cangkul belakang. Kebanyakan pengendali akhirnya menggunakan kedua-dua - tetapi mengetahui dengan tepat tempat untuk menarik garisan itu adalah perkara yang memisahkan pelancaran yang bersih dan menguntungkan daripada yang menjana gulungan trak selama bertahun-tahun.

Apakah Penyambung Cepat dalam FTTH?

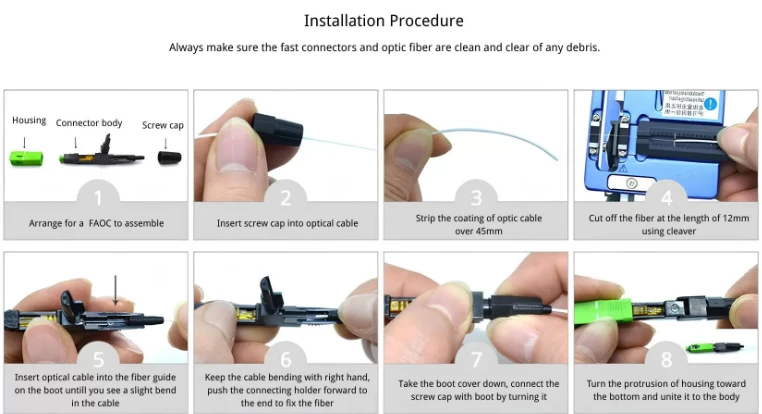

Penyambung pantas - juga dipanggil medan-penyambung boleh dipasang atau penyambung sambatan mekanikal - ialah peranti penamatan pra-digilap dengan rintisan gentian pendek dan ferrule seramik yang telah diletakkan di dalam perumah. Juruteknik menanggalkan dan memotong kabel jatuh yang masuk, menggelongsor gentian kosong ke dalam mekanisme penjajaran alur V-dan menguncinya pada stub kilang. Gel pemadanan indeks-merapatkan jurang udara mikroskopik antara dua hujung gentian, mengekalkan pantulan Fresnel dan kehilangan sisipan dalam spesifikasi.

Keseluruhan proses mengambil masa kira-kira 30 hingga 60 saat sebaik sahaja juruteknik menurunkan irama. Tiada elektrik, tiada splicer, tiada ketuhar pengecutan haba. Apenyambung pantas gentian optik SCdengan pengilat UPC biasanya mengukur sekitar 0.2 dB kehilangan sisipan dan kehilangan pulangan melebihi 50 dB. Varian APC menolak kehilangan pulangan melepasi 60 dB - dan perbezaan itu lebih penting daripada kebanyakan helaian spesifikasi yang dibiarkan, kerana seni bina PON sensitif kepada pantulan belakang-pada penerima OLT. Dalam pengalaman kami membekalkan penyambung ke dalam projek GPON dan XGS-PON, SC/APC ialah perkara yang dicapai oleh pemasang secara lalai di hujung pelanggan. UPC muncul kebanyakannya dalam-ke-titik Ethernet drop atau pemasangan legasi di mana infrastruktur sedia ada dibina di sekeliling penyesuai UPC.

Untuk krew yang mengendalikan -volume terakhir{1}}batu pengaktifan - blok pangsapuri, binaan kampus, FTTH luar bandar di mana harga roll trak itu sendiri lebih tinggi daripada penyambung - penyambung pantas memindahkan kesesakan daripada peralatan kepada daya pemprosesan tenaga tulen.

Bagaimana Fusion Splicing Berfungsi dan Mengapa Ia Masih Memiliki Tulang Belakang

Penyambungan gabungan secara kekal menyambung dua hujung gentian kosong dengan mencairkannya bersama-sama dalam arka elektrik. Pemotong ketepatan menghasilkan muka hujung rata dan motor penjajaran penyambung membawa kedua-dua teras ke dalam pendaftaran sub-mikron sebelum arka menyala. Hasilnya ialah laluan kaca berterusan dengan kehilangan sisipan secara rutin di bawah 0.05 dB dan kehilangan pulangan melebihi 60 dB.

Tahap prestasi itu tidak hampir dengan kaedah mekanikal yang boleh disampaikan secara konsisten. Dalam garisan batang, kabel penyuap, dan segmen angkut belakang di mana setiap persepuluh sebatian desibel merentasi berpuluh-puluh titik sambung, sambung gabungan ialah satu-satunya pilihan yang serius. Sambungan itu sendiri adalah keras secara fizikal - setelah dilindungi dengan haba-lengan pengecutan di dalam penutup yang tertutup, sambungan gabungan mengendalikan kelembapan, kitaran haba dan getaran tanpa degradasi.

Overhed adalah nyata, walaupun. Penyambung gabungan penjajaran teras-, pemotong -kepersisan tinggi dan kit persediaan bersama-sama dijalankan daripada beberapa ribu hingga lebih sepuluh ribu dolar. Setiap sambungan mengambil masa dua hingga empat minit termasuk penyediaan dan perlindungan, dan penyambung memerlukan bateri yang dicas atau kuasa AC. Anda juga memerlukan permukaan yang bersih dan stabil untuk bekerja pada - yang tidak selalu tersedia pada tiang atau dalam lubang tangan yang sempit.

Prestasi Optik: Di Mana Jurang Penting dan Di Mana Ia Tidak

Kebanyakan artikel perbandingan membariskan nombor kehilangan sisipan bersebelahan dan berhenti di situ. Realitinya lebih berlapis.

Penyambungan gabungan secara konsisten mencecah di bawah 0.05 dB setiap sambungan; peralatan-yang diselenggara dengan baik selalunya mendarat pada 0.02 dB pada mod tunggal. Penyambung pantas berada di antara 0.2 dan 0.3 dB di bawah keadaan medan biasa. Pada penurunan pelanggan tunggal dengan satu atau dua titik penamatan, perbezaan itu - kira-kira 0.15 hingga 0.25 dB - hampir tidak pernah mengancam pematuhan belanjawan pautan. GPON Kelas B+ membenarkan sehingga 28 dB jumlah kehilangan laluan antara OLT dan ONT. Kabel jatuh kediaman biasanya menyumbang sebahagian kecil daripada belanjawan itu, jadi sumbangan penyambung berada dalam jidar.

Kehilangan pulangan ialah pemilihan jenis penyambung lebih penting daripada kaedah penamatan.Penyambung pantas SC APCmencapai kehilangan pulangan melebihi 60 dB, yang mencukupi untuk GPON dan XGS-PON. Varian UPC berada sekitar 50 dB - baik untuk data-sahaja Ethernet, tetapi kemungkinan masalah jika terdapat tindanan CATV analog (RF atas Kaca) pada gentian yang sama. Ini adalah salah satu kesilapan penyumberan yang paling biasa yang kami lihat: pemasang mengambil penyambung UPC kerana ia lebih murah bagi setiap kotak, kemudian mencecah kegagalan-pulangan semasa ujian penerimaan pada rangkaian yang membawa video. Jika rangkaian anda menjalankan sebarang bentuk PON, lalai kepada APC dan elakkan panggilan balik.

Pemisahan prestasi yang lebih besar muncul dari semasa ke semasa, bukan pada hari pertama. Sambungan gabungan ialah kaca yang dicantumkan kepada kaca - tanpa gel, tiada pengapit, tiada bahagian yang bergerak. Penyambung pantas bergantung pada indeks-gel padanan yang perlahan-lahan boleh merosot melalui kitaran haba selama bertahun-tahun dan mekanisme alur V-yang mungkin beralih di bawah getaran berulang. Di dalam rumah pelanggan atau kotak penamat gentian tertutup, kemerosotan itu adalah minimum. Dalam penutupan udara terdedah atau kabinet jalan yang tidak dipanaskan, penyambungan gabungan mempunyai kelebihan kebolehpercayaan yang boleh diukur sepanjang tempoh perkhidmatan lima-hingga-sepuluh-tahun.

Kos: Empat Lapisan, Bukan Satu Nombor

Membandingkan harga unit penyambung pantas dengan kos boleh guna bagi sambungan gabungan terlepas kebanyakan gambar. Perbandingan sebenar berjalan melalui empat lapisan: peralatan modal, bahan habis pakai, masa kerja dan{1}}penyelenggaraan jangka panjang.

Penyambung pantas memerlukan hampir sifar modal. Pisau, penarik, kain lap alkohol dan kotak penyambung - keseluruhan kit dimuatkan dalam kantung tali pinggang. Setiap penyambung berharga lebih seunit berbanding lengan sambatan-mengecutkan haba, tetapi masa kerja bagi setiap penamatan adalah lebih rendah secara mendadak. Dalam-bangunan FTTH kediaman volum tinggi di mana seorang juruteknik mengaktifkan 15 hingga 25 titis setiap hari, penjimatan buruh mengatasi kos boleh guna yang lebih tinggi. Kami telah melihat pengurus projek mengurangkan garis masa pengaktifan sebanyak 30 hingga 40 peratus hanya dengan menukar penamatan pengguguran pelanggan daripada sambungan gabungan kuncir kepada penyambung pantas - bukan kerana penyambung lebih baik dari segi mutlak, tetapi kerana ia mengalih keluar persediaan splicer, pengurusan dulang dan pergantungan kuasa dari jarak terakhir.

Penyambungan gabungan menyongsangkan ekonomi. Kos peralatan pendahuluan adalah besar, tetapi kos boleh guna setiap-splice boleh diabaikan. Bagi pengendali yang menyambungkan ratusan gentian di pejabat pusat, hab pengedaran atau penutupan sambungan, kos setiap sambungan jatuh jauh di bawah-wilayah penyambung pantas. Setiap sambungan juga memerlukan sifar susulan - tiada penamatan semula-, tiada penggantian gel, tiada pembersihan.

Sepanjang sepuluh-kitaran hayat rangkaian, penyambungan gabungan biasanya menang dalam segmen tulang belakang dan pengedaran pada jumlah kos pemilikan. Penyambung pantas biasanya menang dalam segmen akses dan lepas. Pengendali yang menjalankan projek paling ketat menggunakan kedua-dua - dan mereka mempertimbangkan kaedah yang mana pergi ke mana.

Memadankan Kaedah dengan Segmen Rangkaian

Di sinilah nasihat generik runtuh. "Gunakan penyambung pantas untuk titisan dan gabungan untuk tulang belakang" adalah benar sebagai anggaran pertama, tetapi keputusan sebenar berlaku di sempadan.

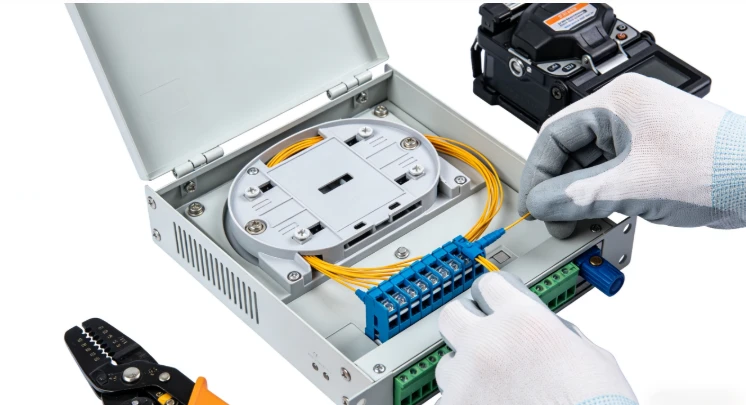

Penyambung pantas ialah pilihan yang jelas untuk penamatan pelanggan dalaman. Juruteknik menanggalkan kabel jatuh, tamatkan, palam ke dalam ONT atau alur keluar dinding, mengesahkan cahaya dengan VFL, dan beralih ke unit seterusnya. Tiada splicer untuk membongkar, tiada dulang splicer untuk laluan, tiada kuasa diperlukan. Dalam binaan MDU di mana berpuluh-puluh unit disiarkan secara langsung dalam satu lawatan, setiap-seunit kelajuan sebatian ke dalam pemampatan garis masa projek yang serius. Kami biasanya mengesyorkan penyambung pantas untuk mana-mana titik penamatan yang berada di dalam rumah, dilindungi daripada cuaca dan tahap kemahiran pemasang mungkin berbeza-beza - yang, terus terang, menerangkan kebanyakan kerja sampingan-pelanggan.

Penyambungan gabungan tergolong pada titik pengagregatan. Sambungkan penutupan di mana kabel penyuap keluar ke pengedaran, kabinet di manakuncir gentian optiksambungkan output pembahagi kepada panel tampalan, mana-mana sambungan luar yang dijangka bertahan tanpa penyelenggaraan selama bertahun-tahun. Kos buruh setiap-splice yang lebih tinggi adalah wajar oleh prestasi kekal dan kalis cuaca.

Zon kelabu ialah pengedaran-untuk-menggugurkan peralihan - titik di mana kabel meninggalkan kabinet jalan atau terminal pintu masuk bangunan dan mengalir ke pelanggan. Jika titik penamatan itu dimeterai di dalam kepungan yang betul dan kabel telah-dipotong mengikut panjang, penyambung pantas berfungsi. Jika ia adalah paip udara, alas yang terdedah, atau lokasi yang mempunyai suhu ekstrem yang diketahui, penyambungan gabungan adalah pertaruhan yang lebih selamat. Kami mempunyai pelanggan di Timur Tengah dan Sub-Sahara Afrika melaporkan lebih cepat-daripada-kemerosotan gel yang dijangkakan dalam penyambung pantas yang terdedah kepada suhu ambien tinggi yang berterusan - bukan kegagalan bencana, tetapi rampasan kerugian yang mencukupi untuk mencetuskan lawatan penyelenggaraan. Dalam persekitaran tersebut, mengurangkan jumlah pengiraan sambatanpemasangan pra-pasanganselalunya lebih bijak daripada membahaskan penyambung berbanding splice pada setiap titik penamatan individu.

Pemulihan kecemasan ialah satu lagi senario di mana penyambung pantas memperoleh simpanan mereka. Apabila kabel terputus dan perkhidmatan perlu dipulihkan dalam beberapa jam, juruteknik boleh memulihkan sambungan dengan penyambung pantas serta-merta, kemudian menjadualkan sambungan gabungan kekal untuk tetingkap penyelenggaraan seterusnya. Pendekatan berperingkat ini - penyambung pantas sekarang, fusion splice kemudian - ialah amalan standard di kalangan penyedia perkhidmatan yang menjejaki masa untuk pembaikan.

Faktor Kemahiran Yang Helaian Spesifikasi Tidak Ditunjukkan

Pemasangan penyambung pantas memerlukan pengendalian gentian asas - jalur, bersih, lekat pada panjang, kunci pada badan penyambung. Kebanyakan juruteknik menghasilkan keputusan yang boleh diterima selepas beberapa jam-menjalankan latihan. Mod kegagalan yang paling biasa ialah belahan buruk atau pencemaran pada muka hujung gentian, kedua-duanya muncul serta-merta pada pemeriksaan VFL. Apabila penamatan penyambung pantas gagal, pembaikan adalah mudah: tarik gentian keluar,-potong semula, masukkan-semula.

Penyambungan gabungan meminta lebih banyak lagi. Juruteknik perlu menyediakan gentian pada toleransi yang lebih ketat, mengendalikan dan menyelenggara penyambung (termasuk penggantian elektrod dan penentukuran), menguruskan dulang sambat di dalam kepungan tanpa melanggar jejari lenturan, dan membaca anggaran kehilangan penyambung untuk menangkap sambungan yang rosak sebelum menutup. Latihan mengambil masa berhari-hari; kemahiran sebenar dibina selama beberapa minggu kerja lapangan. Dalam pasaran di mana penyambung terlatih adalah terhad - dan itu termasuk bahagian Amerika Latin, Sub-Afrika Sahara dan Asia Tenggara - kesesakan buruh-mahir boleh mengekang kelajuan penggunaan lebih daripada ketersediaan peralatan.

Ini adalah faktor sebenar dalam perancangan projek, bukan nota kaki. Jika garis masa penggunaan anda bergantung pada mengaktifkan 500 pelanggan sebulan dan anda hanya mempunyai dua splicer terlatih pada kakitangan, menolak setiap penamatan melalui gabungan adalah masalah penjadualan. Penyambung pantas di hujung pelanggan membolehkan anda menggunakan krew yang lebih besar dan kurang khusus untuk batu terakhir sementara penyambung anda memfokuskan pada kerja yang sebenarnya memerlukan kemahiran - penutupan, kabinet dan sambungan tulang belakang.

Ketahanan: Keselesaan Dalaman lwn. Hukuman Luaran

Sambungan gabungan yang dilindungi di dalam penutup tertutup pada dasarnya kebal terhadap degradasi alam sekitar. Ikatan kaca tidak menghakis, menyerap lembapan, atau hanyut secara optik. Data medan daripada syarikat telekomunikasi utama secara konsisten melaporkan kadar kegagalan fusion splice di bawah 0.1% dalam tempoh sepuluh-tahun.

Penyambung pantas tahan dengan baik di dalam dan dalam kandang luar yang dilindungi. Di dalam premis pelanggan, alur keluar dinding bertutup, atau kotak terminal bergas dengan betul, penyambung menghadapi tekanan minimum dan boleh bertahan sepanjang hayat perkhidmatan penuh rangkaian. Risiko muncul dalam kedudukan luar yang terdedah - penutupan udara, alas yang tidak dipanaskan, helai-kepungan pili yang dipasang - di mana indeks-gel padanan menghadapi beku-berbasikal cair dan V-pengapit alur mungkin melihat getaran pemacu angin- Formulasi gel yang lebih baik dan perumah tertutup rapat telah mengecilkan jurang ini sejak beberapa tahun kebelakangan ini, tetapi peraturan umum masih dipegang: jika titik penamat berada di luar dan tidak dimeterai dengan pasti, gabungan sambungkannya.

Fast Connector vs. Fusion Splicing: Perbandingan Spesifikasi

Bagi pengendali yang membina atau mengembangkan infrastruktur FTTH, keputusannya bukanlah kaedah yang hendak dipilih - tetapi di mana dalam rangkaian terdapat setiap kaedah. Mendapatkan sempadan yang betul memastikan prestasi optik tetap kukuh, kos pemasangan terkawal dan sakit kepala penyelenggaraan pada tahap minimum. Sama ada anda mencari sumberpenyambung gentian optikuntuk pelancaran-skala besar atau pemilihankuncir untuk penamatan dulang sambatandalam kabinet pengedaran, komponen yang betul pada setiap lapisan adalah yang memisahkan rangkaian yang lulus ujian penerimaan daripada yang kekal andal pada tahun sepuluh.

Soalan Lazim
