Kami sering ditanya soalan ini:"Adakah kami perlu menggunakan penyambung LC atau beralih kepada MTP/MPO untuk pengembangan pusat data kami?"Dan sejujurnya, jawapannya hampir tidak mudah-atau-pilihan-yang lain.

Inilah perkara-kebanyakan kekeliruan datang daripada maklumat yang tidak lengkap. Anda mungkin membaca bahawa MTP/MPO menawarkan "12x ketumpatan" dan fikir, bagus, mari kita -semuanya. Tetapi kemudian anda menyedari suis sedia ada anda menggunakan antara muka LC, juruteknik anda dilatih mengenai penamatan LC, dan tiba-tiba anda melihat pada persediaan hibrid yang tiada siapa yang memberi amaran kepada anda.

Atau mungkin anda telah membuat pengiraan tentang kos komponen dan kabel LC kelihatan lebih murah bagi setiap gentian. betul. Tetapi adakah anda mengambil kira 6 jam kerja pemasangan untuk setiap 48 sambungan LC berbanding 20 minit untuk batang MTP yang setara? Di situlah gambar kos sebenar menjadi menarik.

Panduan ini menelusuri titik keputusan sebenar-bukan perkara teori "inilah setiap penyambung" yang boleh anda temui di Wikipedia. Kami menganggap anda sudah mengetahui asasnya. Perkara yang mungkin anda perlukan ialah kejelasanapabila setiap teknologi masuk akal kewangan, di mana kos tersembunyi muncul, dan cara mengelakkan kesilapan yang kami lihat pasukan lain lakukan.

Persamaan Kos Tiada Siapa Bicarakan

Mari kita mulakan dengan nombor, kerana di sinilah kebanyakan perbualan perancangan sama ada tersekat atau pergi ke tepi.

Harga komponen menceritakan kisah yang mengelirukan. Ya, kabel batang MTP 12 gentian pra-ditamatkan berharga lebih daripada enam kord tampalan LC dupleks yang meliputi kiraan gentian yang sama. Kadang-kadang 2-3x lebih. Jika anda berhenti di sana, LC kelihatan seperti pemenang yang jelas.

Tetapi kos komponen biasanya hanya 15-25% daripada jumlah kos projek kabel. Selebihnya? Buruh, ruang rak, infrastruktur pengurusan kabel dan penyelenggaraan berterusan. Di situlah perbandingan terbalik.

Bersebelahan-menyebelah-untuk penempatan 1,000 gentian:(Angka ini berdasarkan kadar pasaran AS biasa dan masa pemasangan yang kami jejaki merentas berbilang projek. Nombor anda mungkin berbeza-beza, tetapi nisbahnya cenderung kekal.)

Sumber data: Kadar buruh berdasarkan tinjauan pemasang BICSI 2023-2024; kos ruang rak daripada penanda aras kolokasi Uptime Institute; harga komponen daripada sebut harga pengedar agregat.

Bawa pulang bukan "MTP/MPO sentiasa menang." Itu sahajatitik silang berlaku sekitar 400-500 gentian. Di bawah itu, kos komponen LC yang lebih rendah boleh mengimbangi perbezaan buruh. Di atas itu, kecekapan pemasangan MTP/MPO dan kelebihan ketumpatan kompaun dengan cepat.

Pendapat kami:Kami telah melihat pasukan terbakar dengan memberi tumpuan terlalu sempit pada petikan awal. Seorang pelanggan menjimatkan $15,000 untuk komponen dengan menggunakan semua-LC, kemudian membelanjakan $40,000 lagi untuk pemasangan dan kehabisan ruang rak enam bulan kemudian. Pilihan "lebih murah" memerlukan kabinet tambahan dan penggantungan semula kecemasan pada hujung minggu. Rancang di mana anda akan berada dalam masa 3 tahun, bukan hanya di mana anda berada hari ini.

Rupa "Ketumpatan Tinggi" Sebenarnya

Nombor seperti "peningkatan ketumpatan 12x" sering dilemparkan. Inilah maksudnya dalam amalan.

Ambil panel tampalan 1U standard. Dengan penyesuai dupleks LC, anda boleh memuatkan 48 port, yang memberikan anda 96 sambungan gentian. Cukup padat mengikut piawaian tradisional. Sekarang tukar penyesuai LC tersebut untuk antara muka MTP-24. Ruang 1U yang sama, tetapi kini setiap port mengendalikan 24 gentian dan bukannya 2. Itu ialah 1,152 sambungan gentian dalam unit rak yang sama.

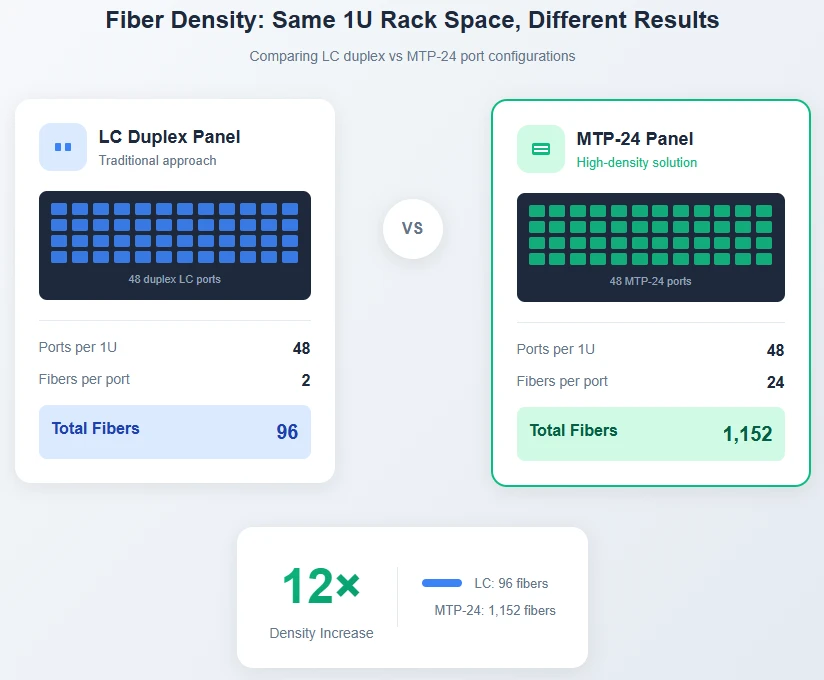

Rajah 1: Ruang rak 1U yang sama memberikan kapasiti gentian yang berbeza secara dramatik. Konfigurasi MTP-24 mencapai 12× ketumpatan sambungan dupleks LC.

Ini paling penting dalam persekitaran di mana ruang rak dikekang atau mahal. Kemudahan colocation yang mengenakan bayaran $800-1,500 setiap unit rak setiap bulan menjadikan ketumpatan sebagai tuil kos langsung. Pusat data perusahaan dengan tapak kaki tetap menghadapi tekanan yang sama dari sudut yang berbeza-setiap unit rak yang digunakan oleh kabel adalah yang anda tidak boleh gunakan untuk pengiraan.

Tetapi kepadatan membawa cabarannya sendiri. Apabila sambungan MTP-24 gagal, 24 gentian turun serentak dan bukannya 2. Penyelesaian masalah memerlukan alat dan kemahiran yang berbeza. Membersihkan muka hujung 24 gentian lebih terlibat daripada membersihkan satu ferrule LC. Ini bukan sebab untuk dielakkankabel gentian berketumpatan tinggi--ialah sebab untuk merancangnya dengan betul.

Mengapa Kebanyakan Pusat Data Akhirnya Menggunakan Kedua-duanya

Berikut adalah sesuatu yang tidak ditekankan oleh bahan pemasaran: majoriti pusat data moden tidak memilih antara LC dan MTP/MPO. Mereka menggunakan seni bina kabel berstruktur yang memanfaatkan setiap teknologi di mana ia masuk akal.

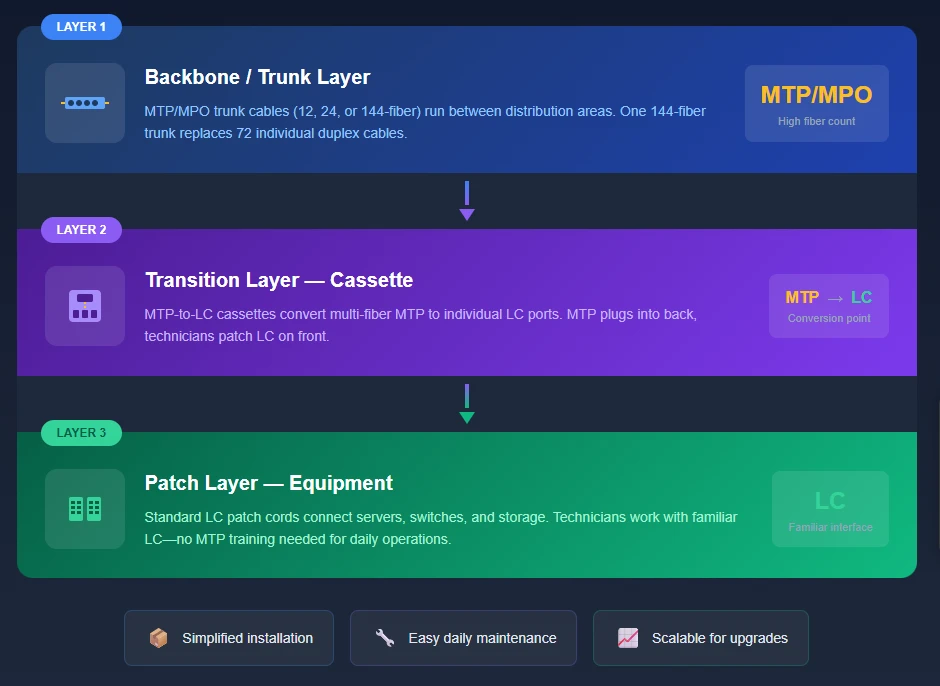

Rajah 2: Tiga-seni bina hibrid lapisan - ketumpatan MTP/MPO untuk tulang belakang, kaset untuk peralihan, kebolehcapaian LC untuk tampalan.

Lapisan tulang belakangmenggunakan kabel batang MTP/MPO-biasanya 12, 24, atau 144-himpunan gentian-berjalan antara bingkai pengedaran utama dan-atas-lokasi rak. Satu batang MTP 144 gentian menggantikan apa yang sepatutnya menjadi 72 kabel dupleks individu. Penjimatan laluan kabel sahaja adalah besar, dan pemasangan menjadi masalah menyambungkan pemasangan yang telah ditamatkan daripada menarik dan menamatkan berpuluh-puluh kabel individu.

Lapisan peralihanialah tempat MTP bertemu LC. Modul kaset-kepungan kecil dengan port MTP di belakang dan port LC di hadapan-duduk di dalam panel tampalan gentian. Batang MTP dipasang ke belakang; juruteknik bekerja dengan sambungan LC standard di bahagian hadapan. Inilah jambatan yang menjadikan pendekatan hibrid praktikal.

Lapisan tampalansemuanya LC. NIC pelayan, HBA storan dan kebanyakan port suis menggunakan LC-transceiver antara muka. Orang yang melakukan-ke-hari bergerak, menambah dan menukar berfungsi dengan kord tampalan LC biasa. Mereka tidak perlu mengetahui atau mengambil berat bahawa tulang belakang di sebalik kaset ialah MTP/MPO-mereka hanya melihat port LC.

Pendapat kami:Kaset itu adalah wira infrastruktur gentian moden yang tidak didendang. Ia membolehkan anda menangkap ketumpatan MTP/MPO dan faedah pemasangan untuk jangka masa panjang sambil mengekalkan kebolehcapaian LC untuk sambungan yang kerap berubah. Jika anda sedang membina infrastruktur baharu, mulakan perancangan anda daripada kaset ke luar-apakah kiraan gentian yang anda perlukan pada setiap rak? Itu memacu spesifikasi batang anda dan keperluan port LC anda.

Polariti: Kesilapan yang Mengakibatkan Hujung Minggu

Jika terdapat satu topik di mana kita telah melihat masalah yang paling boleh dielakkan, ia adalah pengurusan kekutuban dalam sistem MTP/MPO.

Dengan sambungan LC, polariti adalah mudah-anda memadankan Tx kepada Rx. Kucar-kacir, dan anda menukar dua gentian. Mengambil masa 30 saat. Dengan 12 atau 24 gentian dalam satu penyambung, matematik menjadi rumit. Piawaian TIA-568 mentakrifkan tiga kaedah kekutuban dan mencampurkannya bukan sahaja menyebabkan satu pautan gagal-ia boleh merangkak berbilang pasangan gentian dengan cara yang benar-benar menyakitkan untuk didiagnosis.

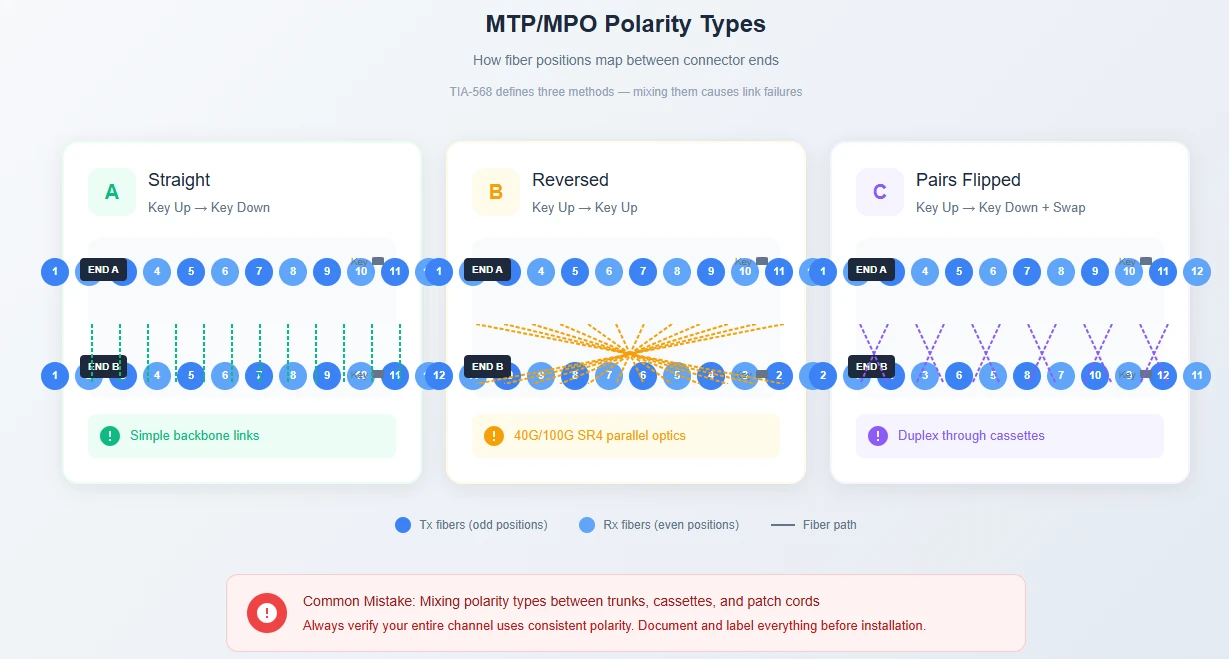

Rajah 4: Kaedah kekutuban MTP/MPO - pemetaan kedudukan 1 menentukan penjajaran Tx/Rx. Jenis B (terbalik) adalah yang paling biasa untuk optik selari.

Pembetulan tidak rumit-ia hanya memerlukanmerancang sebelum membuat pesanan. Dokumentasikan skema polariti anda. Pastikan kaset, batang dan kord tampalan anda semuanya mengikut kaedah yang sama. Labelkan semuanya. Dan uji dengan penguji berkebolehan MPO-sebelum disiarkan secara langsung, bukan selepas seseorang melaporkan kegagalan pautan.

TIA-568.3-D menyatakan bahawa petunjuk ujian harus mengesahkan pada 0.3 dB atau kehilangan yang lebih baik. Jika anda melihat nombor yang lebih tinggi atau hasil yang tidak konsisten merentas kedudukan gentian, polariti ialah perkara pertama yang perlu diperiksa. ^[1]

Masa Depan-Pembuktian: Maksud 400G dan 800G untuk Pengkabelan Anda

Jika anda membina infrastruktur hari ini yang perlu bertahan 5-7 tahun, peta jalan 400G dan 800G penting.

Berikut ialah trajektori: Optik selari 100G (SR4) menggunakan 8 gentian dengan penyambung MTP-12. 400G DR4 menggunakan pendekatan 8 gentian yang sama. Tetapi penggunaan 400G SR8 dan 800G beralih kepada penyambung MTP 16 gentian untuk kiraan lorong yang lebih tinggi.

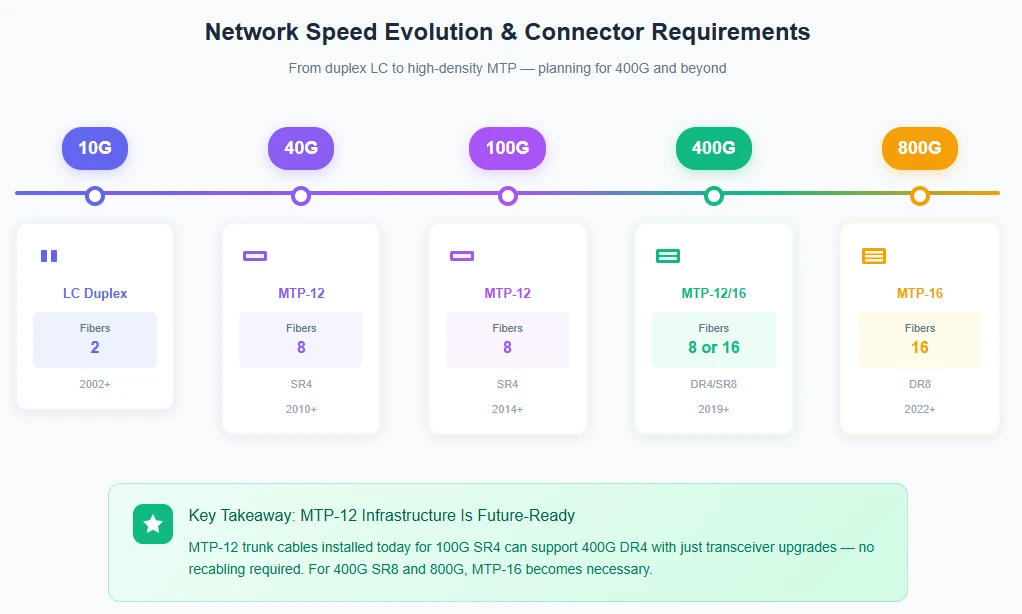

Rajah 3: Evolusi kelajuan rangkaian dan keperluan penyambung yang sepadan. Infrastruktur MTP-12 menyokong peningkatan melalui 400G DR4; MTP-16 mendayakan 400G SR8 dan 800G.

Implikasi praktikal: Infrastruktur batang MTP/MPO yang anda pasang hari ini untuk 100G boleh mengendalikan 400G DR4 dengan hanya naik taraf transceiver-tidak perlu pengkabelan semula. Itulah kelebihan ketara berbanding seni bina LC-sahaja, yang memerlukan penambahan kiraan gentian untuk menyokong optik selari pada kelajuan ini.

Untuk kelompok AI dan ML, ini sudah relevan. GPU-ke-Sambungan GPU memacu penggunaan 400G sekarang, dengan 800G di ufuk berhampiran. Jika peta jalan anda termasuk sebarang ketumpatan pengiraan yang serius,kabel gentian berketumpatan tinggi-dengan MTP/MPO bukan pilihan-ia adalah kepentingan meja.

Ujian: Jangan Langkau Bahagian Ini

Menguji pautan MTP/MPO tidak sama seperti menguji pautan LC, dan perbezaannya bukan hanya akademik.

awakbolehuji pautan MTP dengan kabel pecah dan penguji dupleks standard. Sambungkan pecahan ke hujung MTP, uji setiap pasangan gentian secara individu dengan OLTS anda, ulangi untuk semua kedudukan. Untuk penyambung 12 gentian, itu ialah 6 kitaran ujian setiap hujung. Darab dengan setiap sambungan dalam pemasangan anda, tambahkan masa persediaan untuk kabel rujukan dan anda sedang melihat proses ujian yang mengambil masa 5-10x lebih lama daripada yang diperlukan.

Penguji khusus-MPO moden (seperti Fluke MultiFiber Pro) mengimbas semua kedudukan gentian serentak. Panduan ujian IEC TR 61282-15 kini mengesyorkan penguji dengan antara muka MPO asli atas sebab ini-penjimatan masa adalah dramatik dan anda menghapuskan langkah mudah ralat untuk menguruskan sambungan pecahan berbilang. ^[2]

Uji segala-galanya selepas pemasangan, sebelum anda meletakkan pautan ke dalam pengeluaran. Ralat pencemaran dan kekutuban adalah lebih mudah untuk diperbaiki apabila rak tidak hidup dan pasukan operasi tidak bernafas ke leher anda.

Mendapatkan Komponen yang Betul

Tidak semua penyambung MTP/MPO dicipta sama. Penyambung MPO standard (setiap IEC 61754-7) telah wujud sejak tahun 1990-an. MTP-Versi tanda dagangan US Conec-menambah beberapa peningkatan yang penting untuk modenkabel gentian berketumpatan tinggi-:

Reka bentuk ferrule terapungmeningkatkan penjajaran sentuhan fizikal, terutamanya penting apabila anda menambah lebih banyak gentian

Pengapit pin logam(vs. plastik pada MPO generik) mengurangkan kerosakan pin semasa kitaran mengawan berulang

Toleransi pembuatan yang lebih ketatmenyampaikan kehilangan sisipan yang lebih rendah dan lebih konsisten-spek tipikal ialah 0.15-0.35 dB untuk MTP kehilangan rendah lwn. 0.25-0.50 dB untuk MPO standard

MTP dan MPO serasi secara fizikal-anda boleh mengawan penyambung MTP kepada MPO generik tanpa masalah. Tetapi untuk infrastruktur kritikal, perbezaan prestasi membenarkan premium.

Apabila mendapatkan sumberpenyambung gentian optikdan pemasangan, cari pembekal yang menyediakan laporan ujian individu untuk setiap kabel. Tuntutan generik "memenuhi spesifikasi" kurang berguna daripada nilai diukur sebenar. Anda mahu melihat data kehilangan sisipan yang menunjukkan gentian tertentu yang mencecah nombor mana-begitulah anda menghadapi masalah sebelum ia sampai ke tapak pemasangan anda.

Amalan Pemasangan Yang Menghalang Panggilan Balik

Beberapa butiran pemasangan penting secara tidak seimbang:

Kebersihan adalah segala-galanya.Zarah debu 1-mikron pada ferrule LC gentian tunggal menjejaskan satu sambungan. Zarah yang sama pada ferrule MTP-24 boleh merendahkan berbilang teras gentian secara serentak. Sentiasa periksa muka hujung dengan skop gentian (pembesaran minimum 200x) dan bersihkan dengan alatan yang sesuai sebelum setiap mengawan. Beberapa minit tambahan setiap sambungan menjimatkan jam penyelesaian masalah kemudian.

Hormati jejari selekoh.Peraturan diameter 10x-luar-digunakan pada kedua-dua kabel LC dan MTP/MPO. Selekoh yang lebih ketat meningkatkan kehilangan sisipan dan boleh menyebabkan keretakan mikro yang muncul sebagai kegagalan sekejap-sekejap beberapa bulan selepas pemasangan. Gunakan pengurusan kabel yang sesuai-pengurus menegak, panduan mendatar-yang mengekalkan jejari sepanjang laluan.

Padankan jantina dengan betul.Penyambung MTP/MPO datang dalam konfigurasi lelaki (dengan pin panduan) dan perempuan (dengan lubang jarum). Port peralatan sentiasa lelaki, jadi kabel yang menyambung ke peralatan memerlukan hujung perempuan. Sambungan-ke-trunk biasanya menggunakan lelaki-ke-lelaki dengan-perempuan ke-penyesuai perempuan. Memaksa jantina yang tidak sepadan merosakkan pin panduan-dan menggantikan penyambung yang rosak pada-pasangan yang telah ditamatkan adalah mahal.

Tutup segalanya.Penutup habuk wujud atas sebab tertentu. Setiap penyambung yang tidak digunakan secara aktif hendaklah dihadkan. Ia adalah tabiat mudah yang menghalang sumber masalah sambungan yang paling biasa.

Jadi Apa Yang Anda Perlu Lakukan Sebenarnya?

Daripada menawarkan kesimpulan generik "ia bergantung", berikut ialah rangka kerja keputusan praktikal berdasarkan parameter yang sebenarnya mendorong pilihan.

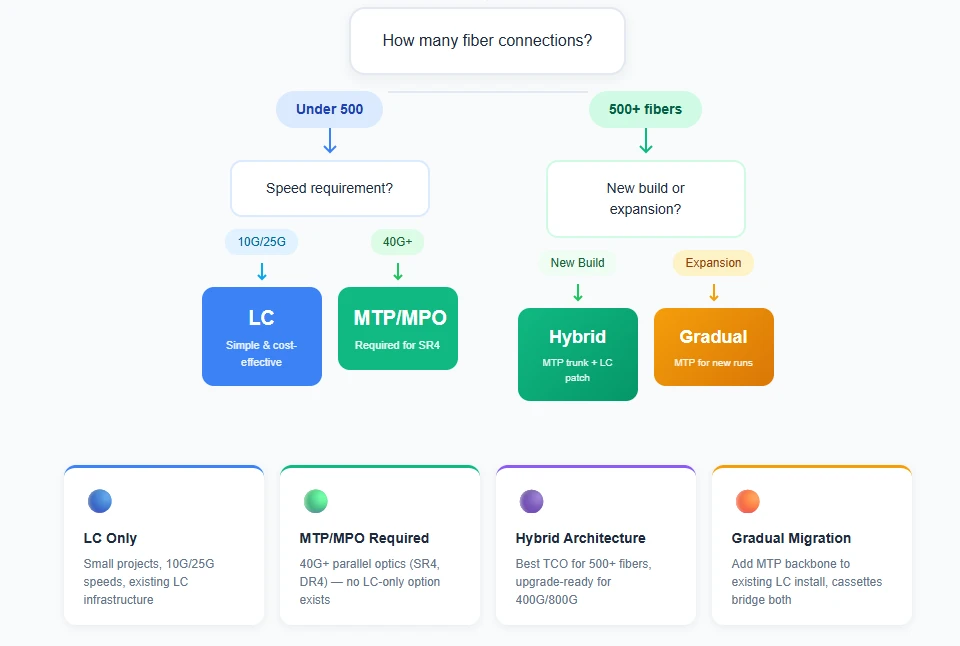

Rajah 5: Rangka kerja keputusan - memadankan parameter projek anda dengan pendekatan pengkabelan yang betul.

Carta alir menangkap titik keputusan utama, tetapi berikut adalah logik di sebaliknya: kiraan sambungan menetapkan garis dasar (penyilang TCO berlaku sekitar 400-500 gentian), keperluan kelajuan boleh mengatasi garis dasar tersebut (optik selari 40G+ memerlukan MTP/MPO tanpa mengira skala), dan jenis projek mempengaruhi strategi pelaksanaan (binaan baharu perlu dioptimumkan dari awal; kesesuaian).

Jawapan yang betul bergantung pada nombor khusus anda-kiraan sambungan, keperluan kelajuan, kekangan ruang rak, kos buruh. Jalankan analisis TCO anda sendiri dengan petikan sebenar. Untuk panduan tentang spesifikasi komponen dan pemasangan tersuai,hubungi pasukan profesional EVOLUXuntuk membantu memadankan produk dengan keperluan penggunaan khusus anda.

Pemikiran akhir:Infrastruktur kabel biasanya mempunyai jangka hayat 10-15 tahun. Keputusan teknologi yang anda buat hari ini akan menjadi peralatan sokongan yang belum wujud lagi. Bina dalam kapasiti lebih daripada yang anda fikir anda perlukan-kos tambahan bagi kiraan gentian yang lebih tinggi sekarang adalah jauh lebih rendah daripada kos pengkabelan semula kemudian.

Rujukan

[1] TIA-568.3-D, Pengkabelan Gentian Optik dan Piawaian Komponen. Persatuan Industri Telekomunikasi, 2016.

[2] Fluke Networks, "Penyambung-berbilang gentian Push On (MPO)," Rujukan Teknikal. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-penyambung

Nota tentang data:Angka kos dalam artikel ini ialah anggaran berdasarkan keadaan pasaran AS dan skop projek biasa. Kos sebenar berbeza mengikut wilayah, vendor dan spesifik projek. Spesifikasi kehilangan sisipan dan kehilangan pulangan mewakili data pengeluar biasa; sentiasa sahkan dengan lembaran data semasa sebelum reka bentuk akhir. Jadual perbandingan kos membentangkan senario perwakilan-situasi khusus anda mungkin berbeza berdasarkan kadar buruh tempatan, kos kemudahan dan harga vendor.
