Kord tampalan 8-SC ke MTP/MPO ialah pemasangan kabel pecahan yang ditamatkan dalam satu penyambung multi-gentian MTP/MPO pada satu hujung dan empat penyambung SC dupleks pada satu lagi, membawa lapan gentian optik merentasi satu jaket. Ia berfungsi sebagai jambatan langsung antara-infrastruktur optik selari berketumpatan tinggi dan peralatan yang ditamatkan SC-yang lama - menjadikannya salah satu alatan paling praktikal untuk rangkaian yang tidak bersedia untuk merobek dan menggantikan tetapi masih perlu beralih ke 40G atau 100G.
Jika kemudahan anda masih menjalankan-panel tampalan berasaskan SC, OLT atau instrumen ujian bersama gear pensuisan QSFP+ yang lebih baharu, kabel ini menghapuskan keperluan untuk kaset perantaraan atau panel penyesuai. Satu hujung dipalamkan terus ke port transceiver QSFP+ SR4; peminat lain ke infrastruktur dupleks SC sedia ada anda. Keterusterangan itulah yang menjadikannya berharga - dan yang menjadikannya berbeza daripada kabel pecah MTP-ke-LC yang lebih biasa yang menguasai kebanyakan katalog pusat data.
Mengapa Kiraan 8 Gentian Penting dalam Pengkabelan Moden
Industri gentian optik telah beralih secara beransur-ansur daripada seni bina Base-12 kepada Base-8, dan atas sebab yang kukuh. Transceiver QSFP+ atau QSFP28 standard menggunakan empat lorong untuk menghantar dan empat lorong untuk menerima - jumlah gentian lapan. Apabila anda menggunakan kabel batang MTP 12 gentian untuk aplikasi QSFP, empat gentian di tengah penyambung tidak digunakan. Melalui penggunaan berskala besar dengan ratusan pautan, gentian terbiar itu menambah pelaburan terbuang yang ketara.
AnKord tampalan gentian SC 8-teras ke MTP/MPOselaras dengan sempurna dengan penggunaan gentian sebenar 40GBASE-SR4 dan 100GBASE-optik SR4. Setiap gentian membawa lalu lintas. Tiada pembaziran, tiada helaian mati yang mengacaukan dokumentasi anda. Kabel asas-8 juga berskala kemas ke dalam konfigurasi port suis standard - kebanyakan casis mempunyai kiraan port dalam gandaan empat (kad talian 16-port, 32-port), yang memetakan dengan bersih pada penyambung MTP 8 gentian tanpa gentian yatim.
Merapatkan Rangkaian SC Legasi kepada Optik Selari

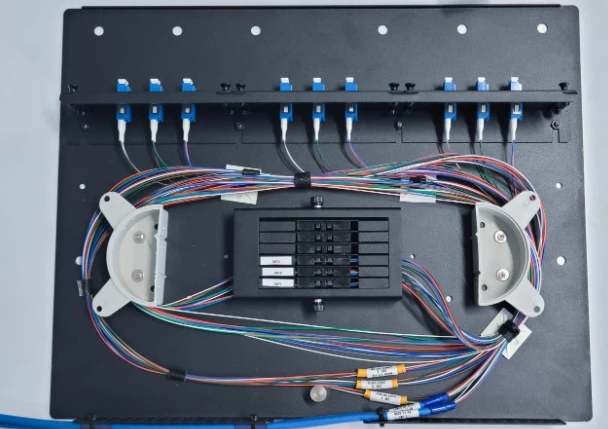

Di sinilah kord pecahan SC-ke-MTP/MPO memperoleh simpanannya. Penyambung SC menguasai perkabelan perusahaan dan telekom selama lebih dua dekad. Banyak rangkaian kampus, tajuk CATV, kemudahan kerajaan dan pejabat pusat pembawa masih mempunyai baris demi baris panel tampalan SC. Menukar semua infrastruktur itu kepada LC hanya untuk mengakses kelajuan 40G adalah mahal dan mengganggu.
Sebaliknya, kabel pecah 8-gentian MTP-ke-SC membolehkan anda menyambungkan port QSFP+ 40G terus ke empat port dupleks SC sedia ada. Setiap pasangan SC mengendalikan satu lorong 10G, jadi satu transceiver QSFP+ berkesan memecahkan sambungan 4×10G ke atas loji SC anda yang sedia ada. Logik yang sama digunakan untuk transceiver 100G QSFP28 SR4 yang berpecah kepada lorong 4×25G. Anda mengekalkan pelaburan kabel anda sambil mengakses ketumpatan lebar jalur optik selari.
Ini bukan senario khusus. Pengendali telekomunikasi yang menjalankan infrastruktur SONET/SDH warisan pada penyambung SC, kampus universiti dengan tulang belakang bangunan SC -menamatkan umur dan kemudahan penyiaran yang berwayar dengan gentian SC untuk pengangkutan video semuanya menghadapi situasi yang tepat ini. Kord SC 8 teras ke MTP/MPO memberi mereka laluan migrasi yang tidak memerlukan peningkatan forklift.
Memahami Konfigurasi Polariti untuk Pautan SC-ke-MTP
Polariti adalah salah satu titik kegagalan yang paling biasa dalam kabel MTP/MPO, dan tidak terkecuali untuk membetulkannya pada pelarian SC. Untuk pemasangan pecahan 8-fiber SC ke MTP/MPO standard, kekutuban Jenis B (Kaedah B setiap TIA-568) ialah pilihan lalai untuk aplikasi transceiver QSFP. Dalam konfigurasi Jenis B, kedudukan gentian 1 pada satu hujung memetakan kedudukan gentian 8 pada satu lagi - pembalikan tatasusunan penuh yang memastikan gentian penghantaran sejajar dengan gentian penerima merentasi pautan.
Kekutuban Jenis A (lurus-melalui) kurang biasa dalam senario pecahan dan biasanya dikhaskan untuk sambungan batang-ke-yang mana kaset mengendalikan flip Tx/Rx. Jenis C (pasangan-terbalik) ialah konfigurasi khusus yang digunakan dengan reka bentuk kabel berstruktur berasaskan kaset-tertentu. Melainkan dokumentasi infrastruktur anda menyatakan sebaliknya, Jenis B ialah pilihan selamat untuk pemancar terus-ke-aplikasi pecahan SC. Mengesahkan kekutuban sebelum membuat pesanan menghalang senario yang mengecewakan pemasangan bersih yang tidak akan melepasi cahaya.
Singlemode lwn. Multimode: Memadankan Jenis Gentian dengan Jarak Aplikasi
Kord tampalan SC ke MTP/MPO 8 teras tersedia dalam kedua-dua mod tunggal (OS2, 9/125μm) dan pelbagai mod (OM3 50/125μm, OM4 50/125μm). Pilihan bergantung pada jenis transceiver anda dan keperluan jangkauan.
Untuk aplikasi berbilang mod, gentian OM3 menyokong 40GBASE-SR4 sehingga 100 meter dan 10GBASE-SR sehingga 300 meter. OM4 memanjangkan jarak tersebut - 150 meter pada 40G SR4 - dan menawarkan hampir dua kali ganda lebar jalur modal berkesan pada 850 nm (4700 MHz·km lwn. 2000 MHz·km). Jika anda membina larian mendatar baharu di dalam pusat data, kos tambahan OM4 berbanding OM3 adalah berbaloi untuk kalis-masa hadapan. Untuk perbandingan yang lebih mendalamgred gentian berbilang mod dari OM1 hingga OM5, setiap generasi mewakili peningkatan yang boleh diukur dalam ketumpatan lebar jalur dan panjang pautan yang disokong.
Gentian OS2 Singlemode ialah pilihan untuk-aplikasi jangkauan yang lebih lama - 100GBASE-PSM4 pada jarak sehingga 500 meter atau 40GBASE-PLR4 mencapai 10 km. Penggunaan tulang belakang kerajaan dan kampus yang merentangi berbilang bangunan lazimnya memerlukan mod tunggal, terutamanya apabila panel tampalan SC di hujung pada asalnya dipasang untuk{11}}aplikasi telekom jarak jauh.
Senario Penerapan Utama
Penghijrahan 10G-ke-40G Pusat Data
Kemudahan yang menjalankan transceiver 10G SFP+ merentas panel tampung SC-boleh meningkatkan lapisan tulang belakang kepada 40G QSFP+ tanpa-menamatkan semula satu panel. Kord pemecahan SC 8-teras ke MTP/MPO menyambungkan port QSFP+ terus ke empat port dupleks SC, setiap satu membawa satu lorong 10G. Laluan migrasi ini memerlukan sifar perubahan pada kabel mendatar sedia ada.
Sambungan Pejabat Pusat Telekom
Pejabat pusat selalunya mengekalkan bingkai pengedaran optik-berasaskan SC yang telah beroperasi selama bertahun-tahun. Menyambungkan peralatan DWDM atau ROADM baharu dengan antara muka MTP/MPO ke bingkai sedia ada tersebut memerlukan pecahan yang bercakap kedua-dua bahasa penyambung. Pemasangan 8 teras mengendalikan ini tanpa kaset perantaraan, menjimatkan 1U ruang rak bagi setiap titik sambungan.
Siaran dan Pengangkutan A/V
Kemudahan penyiaran profesional kerap menggunakan gentian SC untuk pengangkutan video yang tidak dimampatkan antara studio dan bilik kawalan. Apabila menambah-penghala video berasaskan IP dengan port QSFP, kord pecahan SC ke MTP/MPO menyepadukan peralatan baharu ke dalam loji gentian sedia ada dengan bersih.
Persekitaran Ujian dan Makmal
Makmal ujian rangkaian sering mengekalkan gabungan jenis penyambung merentas generasi peralatan yang berbeza. Kord tampalan 8-teras SC ke MTP/MPO membolehkan jurutera menampal antara instrumen ujian lama dengan port SC dan set ujian berbilang gentian yang lebih baharu tanpa memburu penyesuai.
Kualiti Penyambung dan Pertimbangan Kehilangan Sisipan
Belanjawan kehilangan sisipan mengetatkan apabila kelajuan pautan meningkat. Pada 40G dan 100G, setiap persepuluh desibel pada setiap titik sambungan mempengaruhi margin pautan anda. Penyambung MTP gred-piawai biasanya menetapkan pada Kurang daripada atau sama dengan kehilangan sisipan maksimum 0.50 dB bagi setiap pasangan yang dipadankan, manakala penyambung MTP yang hilang/rendah-menurunkannya kepada Kurang daripada atau sama dengan 0.35 dB (biasa 0.15 dB). Penghujung pelarian SC hendaklah mengekalkan Kurang daripada atau sama dengan 0.30 dB setiap penyambung.
Untuk menuntut berbilang-pautan lompat, menyatakan penyambung MTP-kehilangan rendah padaKord tampal gentian pelbagai mod MTP/MPOakhir berbaloi dengan premium. Setiap kabel hendaklah dihantar dengan data ujian individu - 3D pengesahan interferometri geometri ferrule sekurang-kurangnya. Jika pembekal anda tidak dapat menyediakan setiap-dokumentasi ujian kabel, itu adalah tanda merah yang patut disiasat sebelum membuat pesanan pembelian.
Kebersihan penyambung penting sama seperti gred penyambung. Satu ferrule tercemar pada penyambung MTP 12-gentian boleh menambah 1–2 dB lebihan kehilangan pada keseluruhan pemasangan. Pembersih gelendong khusus MTP-yang khusus hendaklah peralatan standard dalam mana-mana kemudahan yang menggunakan kabel berbilang gentian. MenjagaPenyesuai gentian optik MTP/MPOhabuk-ditutup apabila tidak digunakan ialah tabiat mudah yang menghalang bilangan panggilan penyelesaian masalah yang mengejutkan.
Memilih Antara Kabel Bulat, Kabel Bujur dan Reben Bare
Pemasangan 8-teras SC ke MTP/MPO datang dalam tiga pilihan jaket, dan pilihannya lebih kepada persekitaran penghalaan fizikal anda daripada prestasi isyarat.
Kabel bulat (biasanya diameter 3.0 mm, jaket LSZH atau PVC) ialah lalai untuk kebanyakan aplikasi pusat data. Ia mengarahkan dengan bersih melalui gelang pengurusan kabel standard dan pengatur menegak, dan pembinaan lasaknya mengendalikan pengendalian berulang semasa pergerakan, penambahan dan perubahan.
Kabel bujur (rata) berfungsi dengan baik dalam pemasangan di bawah lantai atau dulang kabel mendatar yang ketat di mana ketinggian susun menegak adalah terhad. Kabel reben kosong menawarkan ketumpatan maksimum untuk kawasan tampalan berketumpatan ultra-tinggi-tetapi menukarkan ketahanan mekanikal - ia paling sesuai untuk pemasangan kekal di dalam kaset atau panel tampalan di mana kabel tidak akan terganggu setelah diarahkan.
Bagaimana Ia Berbanding dengan Kabel MTP-ke-LC Breakout
Konfigurasi pelarian yang lebih biasa ialah MTP kepada LC, semata-mata kerana LC telah menjadi penyambung dupleks yang dominan dalam pusat data moden. Jadi mengapa anda ingin mencapai pelarian SC sebaliknya? Keserasian dengan infrastruktur yang dipasang adalah faktor penentu. Jika kemudahan anda telah diseragamkan pada LC, tiada kelebihan kepada pelarian SC. Tetapi jika penyambung SC adalah apa yang ada di dinding, dalam panel tampalan, atau pada peralatan, ituSaling kendali penyambung SC dengan sistem gentian berbilang-MTP/MPOmelalui pemasangan pecahan adalah laluan terpantas ke jalur lebar yang lebih tinggi tanpa pengkabelan semula.
Penyambung SC juga mengekalkan kelebihan dalam aplikasi tertentu: ferrule 2.5 mm yang lebih besar menyediakan luas permukaan yang lebih sedikit untuk sentuhan fizikal, ia lebih mudah dikendalikan dengan tangan bersarung dalam persekitaran perindustrian, dan ia kekal sebagai penyambung standard dalam peralatan FTTH OLT di banyak wilayah.
Soalan Lazim
S: Bolehkah saya Menggunakan Kord Tampalan SC 8 Teras Ke MTP/MPO Untuk Sambungan 100G?
A: Ya. Transceiver 100GBASE-SR4 QSFP28 menggunakan empat lorong 25G selari merentasi lapan gentian - persis seperti yang disediakan oleh kabel ini. Setiap pasangan dupleks SC membawa satu lorong 25G. Untuk aplikasi singlemode 100G PSM4, nyatakan versi OS2 pemasangan.
S: Apakah Jenis Kekutuban Yang Perlu Saya Pesan Untuk Aplikasi Pemancar QSFP+?
A: Kekutuban Jenis B (Kaedah B) ialah standard untuk sambungan pecahan QSFP langsung. Ia melakukan pembalikan tatasusunan gentian penuh supaya menghantar kedudukan di hujung MTP sejajar dengan kedudukan terima di hujung SC. Melainkan reka bentuk kabel berstruktur anda secara eksplisit memanggil Jenis A atau Jenis C, pesan Jenis B.
S: Adakah Saya Memerlukan Penyambung MTP Lelaki Atau Perempuan Pada Hujung Gentian Berbilang-?
J: MTP perempuan (tidak disematkan) ialah konfigurasi standard untuk menyambung kepada transceiver QSFP dan kebanyakan penyesuai panel tampalan, yang menggunakan penyambung lelaki (disemat). Pesan wanita melainkan dokumentasi peralatan khusus anda menyatakan sebaliknya.
S: Adakah Penyambung MTP 8-Fiber Sama Seperti MPO 12-Fiber Standard?

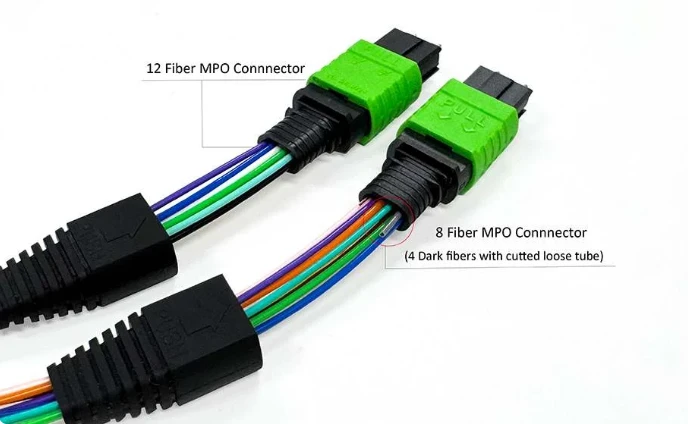

J: MTP gentian 8-menggunakan perumahan penyambung MPO-12 fizikal yang sama tetapi hanya mengisi lapan kedudukan gentian luar (1–4 dan 9–12), menjadikan empat kedudukan tengah kosong. Ia serasi secara mekanikal dengan penyesuai MPO 12 gentian standard. Perbezaan utama ialah penggunaan gentian - pemasangan 8 gentian menghapuskan empat gentian yang tidak digunakan yang akan menjadi gelap dalam aplikasi QSFP.
S: Apakah Penilaian Jaket yang Saya Perlukan Untuk Pemasangan Plenum?
J: Untuk kabel yang mengalir melalui ruang pengendalian-udara (di atas siling jatuh, di bawah lantai bertingkat dalam-kawasan berkadar plenum), nyatakan jaket OFNP (Optical Fiber Nonconductive Plenum). Untuk penaik menegak antara lantai, OFNR (Riser) adalah mencukupi. LSZH (Low Smoke Zero Halogen) ialah standard untuk kebanyakan persekitaran pusat data antarabangsa dan diperlukan dalam kebanyakan pemasangan Eropah dan Asia. Kod bangunan tempatan anda menentukan keperluan minimum.
