Ujian Pigtail Fiber Selepas Penyambungan: Apa yang Sebenarnya Melepasi Penerimaan

Apabila Splice Nampak Baik dan Masih Gagal Di Hilir

Ia adalah corak yang cukup kerap kita lihat dalam kertas kerja penerimaan: pautan berukuran 71.794 dB/km pada 1310nm, jauh di luar ambang pas, walaupun peristiwa sambungan individu di sepanjang laluan kelihatan tidak biasa di atas kertas. Kehilangan sambatan tunggal terburuk yang direkodkan ialah 0.342dB, tidak hampir sama dengan malapetaka. Pautan gagal juga, kerana penerimaan tidak ditentukan sambatan oleh sambatan. Ia diputuskan mengikut belanjawan akhir-hingga-yang kelihatan sebaik sahaja setiap acara ditambah, dan itu adalah bilangan jejak OTDR sahaja yang tidak memberikan anda.

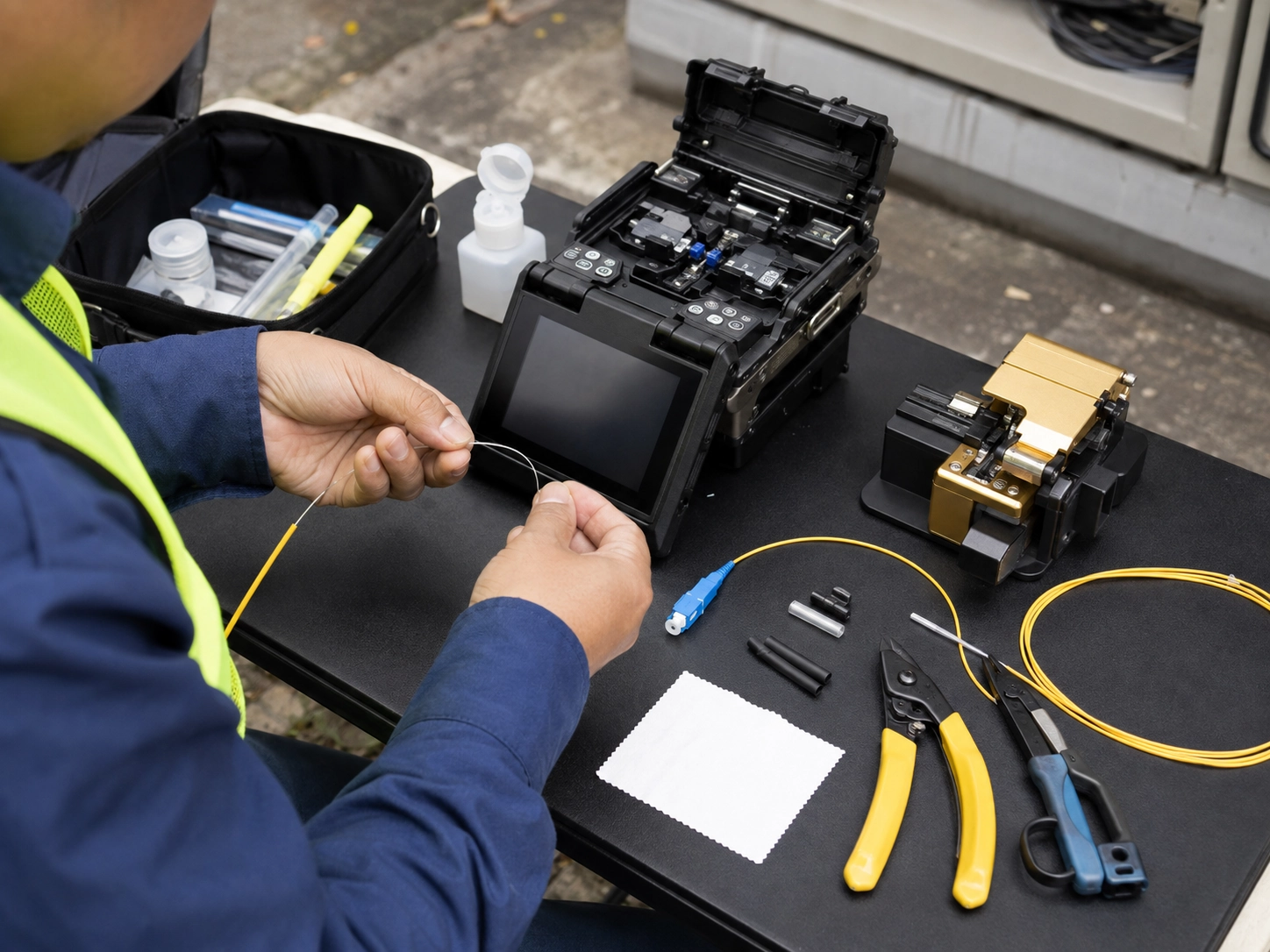

Di sinilah ujian kuncir gentian selepas penyambungan biasanya rosak: pasukan menyemak sama ada setiap sambungan gabungan kelihatan bersih di bawah anggaran penyambung, melangkau ukuran kehilangan sisipan rasmi dan menganggap pautan itu sudah sedia. Soalan tepat ini cukup kerap muncul dalam medan yang patut dinyatakan dengan jelas: selalunya bukan kualiti sambatan yang gagal, tetapi pengiraan yang menyebabkan ketiadaan pelanggan akan menyebabkan kerugian sebelum terkumpul.

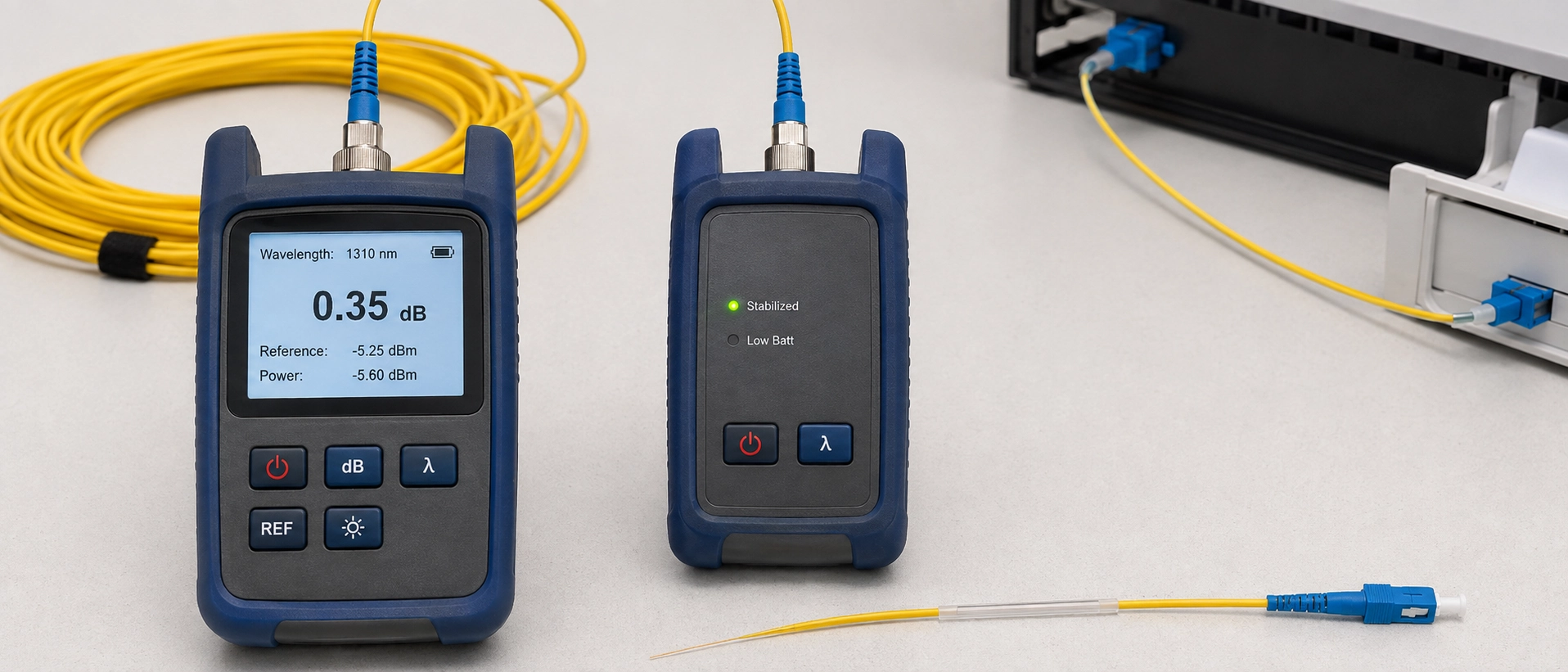

Kedua-dua instrumen digabungkan secara berterusan, dan itulah punca kebanyakan kekeliruan dalam bidang ini. Set Ujian Kehilangan Optik (OLTS) menyuntik cahaya daripada sumber rujukan pada satu hujung dan membacanya dengan meter kuasa di hujung yang lain, memberikan anda satu hujung{1}}ke-nombor kehilangan sisipan hujung untuk keseluruhan pautan. OTDR melakukan sesuatu yang berbeza: ia menghantar nadi ke bawah gentian dan membaca cahaya yang tersebar ke belakang, membina jejak yang menunjukkan kepada anda di mana setiap peristiwa (sambungan, penyambung, bengkok, putus) terletak di sepanjang panjang, dan kira-kira jumlah kerugian yang disumbangkan oleh setiap peristiwa.

Perbezaan itu menentukan kegunaan setiap alat sebenarnya. OLTS memberitahu anda sama ada pautan siap, secara keseluruhan, memenuhi belanjawan kerugian. Ia adalah ukuran lulus/gagal. OTDR memberitahu anda di mana masalah dan jenis peristiwa yang menyebabkannya. Ia adalah peta diagnostik, bukan hasil pensijilan. Mengelirukan kedua-duanya ialah sebab sesetengah juruteknik menganggap surih OTDR-yang kelihatan bersih sebagai bukti ujian sambatan kuncir telah selesai, apabila badan standard menarik garisan yang lebih tajam (Persatuan Gentian Optik).

Bagi pembaca yang datang daripada asas ujian kuncir yang lebih luas dan bukannya aliran kerja-khusus penyambungan, panduan umum kami untuk menguji kuncir gentian optik merangkumi pemeriksaan visual dan ujian kehilangan pulangan dengan lebih mendalam daripada artikel ini.

TIA-568.3-D membahagikan ujian gentian kepada dua peringkat, dan pembahagian itu bukan kosmetik. Tahap 1 ialah ujian kehilangan sisipan OLTS, dan ini merupakan keperluan pensijilan mandatori untuk setiap pautan. Tahap 2 ialah ujian OTDR, dan ia diklasifikasikan sebagai pilihan: disyorkan untuk dokumentasi dan penyelesaian masalah, tetapi tidak diterima sendiri sebagai bukti bahawa pautan diperakui.

Itulah perkara yang perlu diingat: jejak OTDR, walau bagaimanapun bersih, tidak memenuhi ujian penerimaan di bawah piawaian. Sesetengah spesifikasi projek masih ditulis seolah-olah ia berlaku, terutamanya pada penggunaan PON di mana segelintir pembekal menerima keputusan OTDR dua hala sebagai bukti yang mencukupi, tetapi itu adalah pengecualian skop, bukan peraturan umum. Di luar PON, jangan bergantung padanya: kebanyakan jurutera penyelia dan pelanggan tidak akan menandatangani pensijilan OTDR-sahaja, tidak kira apa yang dimaksudkan oleh halaman pemasaran vendor. Beberapa vendor peralatan ujian-yang menyediakan kerja pensijilan TIA-568.3-D telah menyatakan kemungkinan ini, meningkatkan OTDR kepada sesuatu yang lebih dekat dengan status Tahap 1, sedang dibincangkan di peringkat jawatankuasa piawaian, walaupun tiada apa yang telah melepasi perbincangan. Ujian OLTS Tahap 1 kekal sebagai satu-satunya format ujian yang ditulis ke dalam standard sebagai wajib hari ini.

Dapatkan pesanan yang salah pada ujian kehilangan sisipan kuncir gentian selepas penyambungan gabungan, dan bacaan yang anda ambil tidak bermakna apa yang anda fikirkan maksudnya. Rujuk sumber cahaya dan meter kuasa bersama-sama dahulu, menggunakan kord rujukan-yang diketahui, supaya garis dasar "0 dB" mencerminkan set ujian dan bukan pelompat yang tidak ditentukur. Kebanyakan ujian penerimaan mod tunggal-menggunakan kaedah rujukan 1-jumper; kaedah 3-jumper membaca nombor kerugian yang sedikit berbeza untuk pautan fizikal yang sama, jadi pilih satu dan kekal konsisten melalui projek. Mencampurkan dua projek pertengahan-adalah sebab biasa perbandingan sebelum dan selepas kerugian berhenti beratur.

Kemudian sambungkan melalui pautan yang disambung dan ambil bacaan pada setiap panjang gelombang operasi: 1310nm dan 1550nm untuk mod-tunggal, 850nm dan 1300nm untuk berbilang mod, kerana kehilangan pada sambatan atau lenturan bergantung pada panjang gelombang-dan satu-bacaan gabungan panjang gelombang boleh terlepas sepenuhnya

Uji dalam kedua-dua arah di mana projek membenarkannya. Jambatan dengan sedikit ketidakpadanan teras boleh membaca kehilangan negatif dari satu arah dan-daripada-kehilangan spesifikasi dari yang lain, jadi ujian satu-hanya menangkap separuh daripada gambar itu. Catat kedua-dua bacaan, bukan hanya yang lebih baik. Sesetengah spesifikasi projek, terutamanya perjanjian pajakan gentian gelap, secara eksplisit memerlukan dokumentasi dwiarah dengan tandatangan juruteknik dan nombor model set ujian-dilampirkan dan menyesuaikannya selepas fakta itu adalah lebih sukar daripada menangkapnya semasa ujian penerimaan asal.

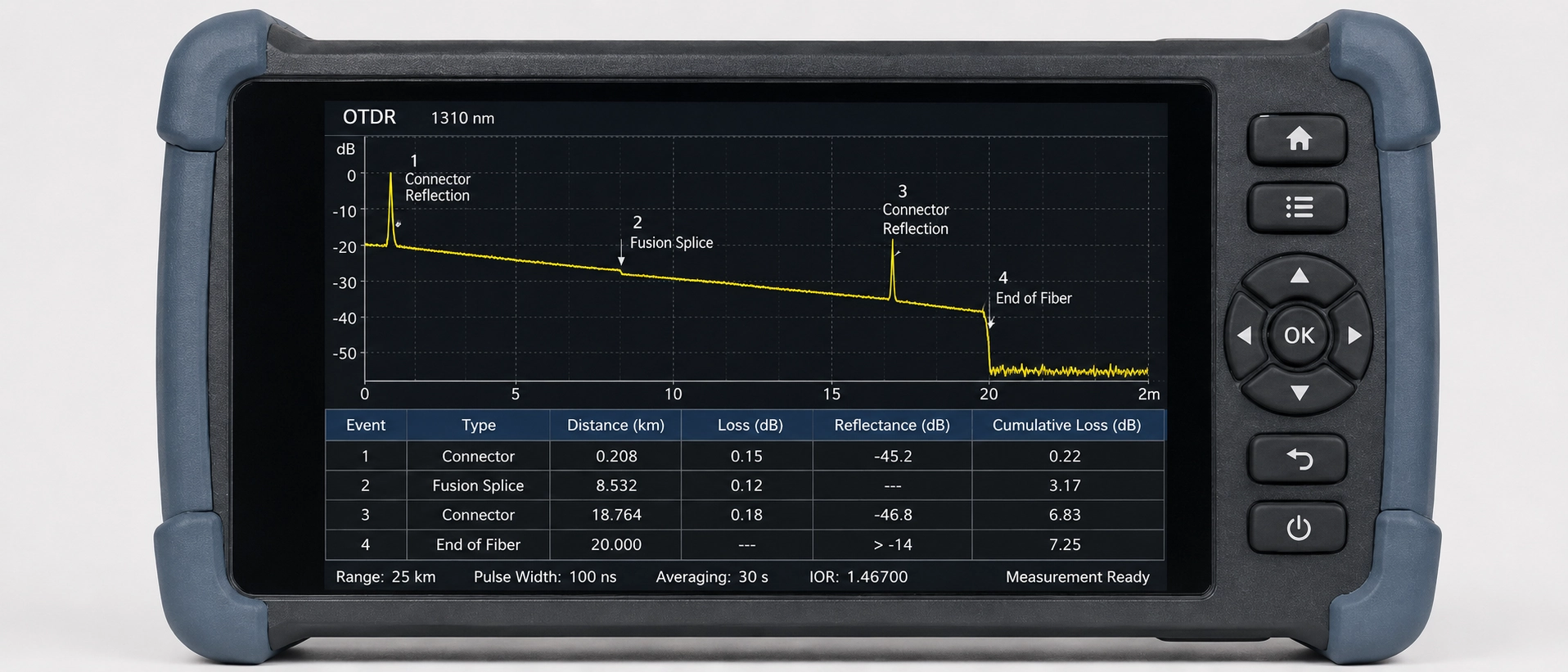

Selepas OLTS memberi anda nombor lulus atau gagal untuk kuncir yang disambung, tugas seterusnya adalah mengesahkan bahawa kerugian yang diukur sebenarnya terletak pada titik sambatan, dan bukan di tempat lain pada pautan. Pemilihan kabel pelancaran ialah perkara pertama yang membuatkan orang tersandung ke sini: gunakan gentian pelancaran sejauh 500m hingga 1km sebelum sambatan yang sedang diuji, kerana OTDR memerlukannya daripada bacaan awal yang tepat sebelum mencapai jarak itu. anda sebenarnya mengambil berat tentang. Langkau kabel pelancaran dan bacaan kehilangan sambatan berhampiran bahagian hadapan pautan menjadi tidak boleh dipercayai atau tidak kelihatan.

Ujian dua-panjang gelombang ialah tabiat lain yang patut dibina. Pengujian pada 1310nm dan 1550nm bukan sahaja untuk pengesahan kehilangan, ia adalah alat diagnostik yang tersendiri. Sambungan dengan perbezaan kehilangan yang luar biasa besar antara kedua-dua panjang gelombang adalah lebih kerap menjadi tanda tegasan makrobengkok, lazimnya daripada dulang sambatan yang digulung terlalu ketat, berbanding sambungan gabungan yang lemah. Menangkap perbezaan itu di-tapak menyimpan-sambungan semula yang tidak akan menyelesaikan masalah sebenar.

Berikut ialah perincian yang menarik perhatian juruteknik yang berpengalaman: sambung gabungan yang benar-benar baik dalam pemasangan kuncir boleh menjadi tidak kelihatan secara berkesan pada surih OTDR. Apabila kehilangan sambatan turun di bawah kira-kira 0.05dB, yang mana mod-}medan-yang dipadankan dengan ambang DR secara rutin boleh mencapai kejadian lalai, ia boleh mencapai kejadian lalai. Kebanyakan OTDR dihantar dengan ambang peristiwa lalai sekitar 0.1 hingga 0.15dB, jadi sambungan kehilangan-rendah yang disyaki patut dikejar dengan menurunkan tetapan itu ke arah 0.02 hingga 0.05dB dan{10}}menjalankan semula jejak; angka yang tepat masih bergantung pada model OTDR anda dan tetapan zon matinya-, jadi sahkan dengan peralatan anda sendiri dan bukannya menganggap sebarang nombor di sini sebagai universal.

Perangkap lain yang patut dibenderakan terletak pada ambang penerimaan itu sendiri, bukan instrumen. Bahasa kontrak yang diterbitkan untuk projek gentian gelap menunjukkan lebih toleransi daripada yang diandaikan kebanyakan jurutera: satu perjanjian pajakan yang kami semak membenarkan kehilangan sambatan sehingga 0.5dB apabila diameter medan mod dipadankan, meningkat kepada 0.8dB apabila tidak (lawinsider.com), angka jauh di atas sub-0.1dB "buku teks" kehilangan sambungan gabungan kebanyakan petikan bahan latihan. Mengetahui nombor mana yang sebenarnya diperlukan oleh kontrak khusus anda, dan bukannya mengandaikan angka yang diterbitkan paling ketat digunakan, ialah perbezaan antara sambungan yang anda kerjakan semula tanpa perlu dan yang anda tandatangani dengan betul.

Perangkap yang berkaitan ialah kerugian yang nyata tetapi disalah atribusikan. Satu corak penyelesaian masalah berulang melibatkan beberapa sambungan mekanikal yang diletakkan rapat sepanjang larian, setiap satu secara individu dalam spesifikasi, tetapi disusun dengan cukup ketat sehingga kehilangan terkumpul menolak pautan melebihi belanjawan. Surih OTDR yang dibaca secara santai boleh menjadikannya kelihatan seperti satu peristiwa buruk; baca dengan teliti, ia adalah beberapa peristiwa kecil,-yang lulus secara teknikal yang menambah kepada pautan yang gagal.

Menarik nombor bersama-sama ke dalam senarai semak penerimaan sambatan gentian tunggal membuat keputusan medan lebih cepat daripada menyelak antara dokumen standard dan ujian pertengahan PDF kontrak-.

Anggap baris toleransi kontrak-sebagai peringatan untuk menyemak spesifikasi projek sebenar dan bukannya menggantikannya. Nombor penerimaan berbeza mengikut pelanggan, dan piawaian menetapkan lantai, bukan siling universal.

Pautan yang terus mengganggu penggera kehilangan selepas pentauliahan ternyata menjadi ilustrasi berguna mengapa OTDR dan OLTS perlu dibaca bersama. Ini ialah jenis hasil ujian penerimaan kuncir yang mudah disalah diagnosis tanpa kedua-dua instrumen. Bacaan akhir-ke-OLTS mengesahkan pautan itu di luar belanjawan; bahagian itu tidak jelas. Jejak OTDR ialah tempat kerja diagnostik sebenar berlaku: bukannya satu titik kegagalan yang jelas, ia menunjukkan sekumpulan empat sambatan mekanikal yang dijarakkan dalam jarak kira-kira dua meter antara satu sama lain, setiap satu secara individu di dalam spesifikasi kehilangan 0.3–0.4dB sendiri, secara kolektif menolak pautan kira-kira 1.2dB melebihi bajet. Ia mengambil dua pas, 1310nm dahulu, kemudian ujian semula 1550nm untuk menolak{11}}tekanan bacaan palsu, sebelum corak kerugian kecil bertindan jelas dan bukannya satu sambungan buruk. Menggantikan gugusan dengan sambung gabungan tunggal membawa pautan kembali dalam lingkungan bajet serta-merta. Tiada instrumen sahaja yang akan menceritakan kisah penuh: OLTS mengesahkan terdapat masalah, dan OTDR mengesan apa yang sebenarnya menyebabkannya.

Penjejakan peristiwa semacam itu terpakai melangkaui-senario khusus dan disiplin yang sama patut digunakan pada bila-bila masa pautan gagal seketika selepas pentauliahan.

Kebanyakan perkara yang tidak kena dalam ujian-penerimaan sambung pasca susuri kembali ke jurang hulu kru lapangan: kuncir yang meninggalkan kilang tanpa rekod kehilangan sisipan yang didokumenkan adalah lebih sukar dipercayai setelah ia disambungkan ke dalam pautan langsung, kerana tiada garis dasar untuk membandingkan bacaan medan.

Kami sendiri berada di pihak yang salah dalam jurang itu. Semasa satu larian QC keluar, sekumpulan sambatan kehilangan-rendah dalam pemasangan kuncir tersuai dibaca bersih pada surih OTDR, tiada peristiwa dibenderakan, semata-mata kerana kerugian terlalu rendah untuk mengosongkan ambang lalai, titik buta yang sama dilindungi di atas. Ia hanya muncul apabila juruteknik silang-menyemak keputusan OTDR terhadap angka kehilangan sisipan OLTS dan kedua-duanya tidak bersetuju. Ketidakpadanan itu adalah sebahagian daripada sebab setiap kuncir siap yang kami hantar kini membawa kedua-dua keputusan OLTS dan OTDR, bukan hanya satu atau yang lain.

Proses pengeluaran kami menjalankan ujian dwi pada setiap kuncir yang telah siap sebelum ia dihantar, amalan yang telah kami pegang selama lebih sedekad penghantaran pemasangan kuncir yang disambung. Proses ini menjejaki dengan prosedur ujian pengecilan dalam IEC 61300-3-34 dan dengan sambungan-penyambung panduan kehilangan data yang diterbitkan oleh industri kami sendiri. angka: kehilangan sisipan penyambung pada talian kami biasanya mendarat dalam julat 0.15–0.25dB, dengan siling 0.3dB yang tidak kami hantar di atas. Kami boleh menyerahkannya sebagai laporan ujian yang boleh dikesan bersama produk, yang patut disemak sebelum anda menganggap lembaran data pembekal sepadan dengan apa yang sebenarnya meninggalkan kilang mereka.

Jika ujian penerimaan semasa anda terus mengalami kerugian sampingan-yang tidak sepadan dengan apa yang dijanjikan oleh lembaran data pembekal, selalunya patut diperiksa sama ada kuncir itu sendiri dihantar dengan rekod ujian individu sama sekali. Anda boleh menyemak rangkaian produk pigtail gentian optik kami dan meminta sampel surih OTDR yang disertakan secara langsung.
