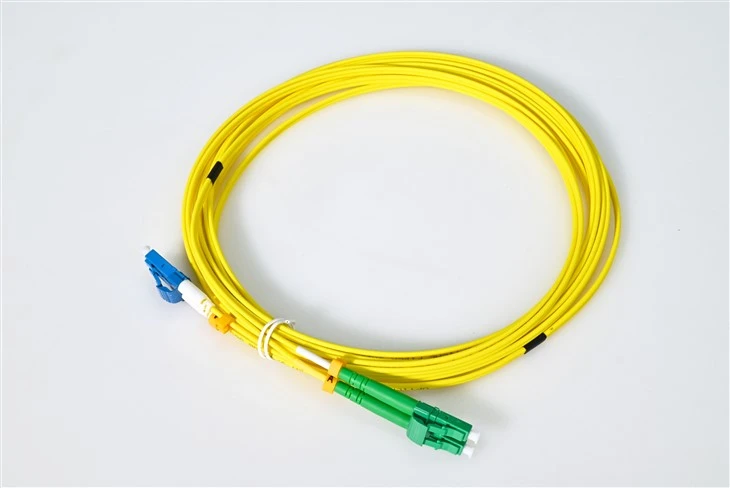

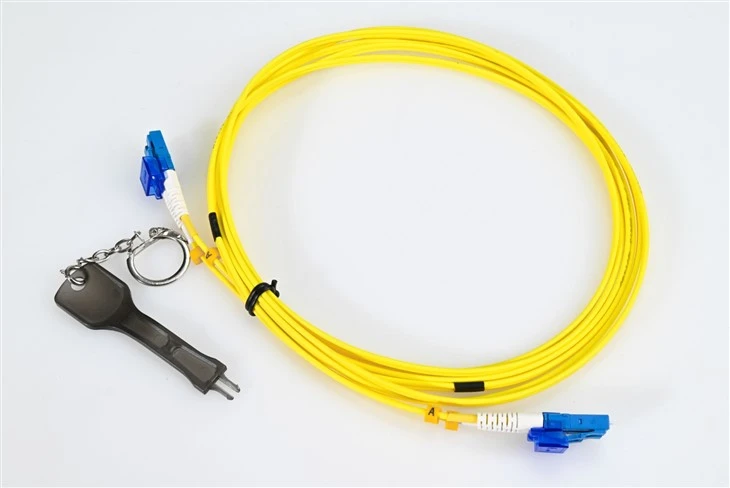

Apakah kabel tampalan LC LC?
Kabel tampal gentian LC-LCdengan dua penyambung gentian LC yang ditamatkan pada kedua-dua hujung adalah jenis kabel gentian optik yang paling biasa digunakan dalam industri. Berbanding dengan kabel gentian optik biasa yang lain, kabel gentian FC menawarkan ketumpatan tinggi dan prestasi yang boleh dipercayai dalam kebanyakan aplikasi. Jika anda sedang mencari varian hibrid, kamiLC APC ke LC UPC kord tampalan hibrid mod tunggal ialah salah satu konfigurasi yang paling kerap diminta untuk penempatan-polariti bercampur.
Kabel kami 100% diperiksa secara optik dan diuji untuk kehilangan sisipan.
Spesifikasi
| Jenis Penyambung | LC UPC kepada LC APC | Mod Gentian | Kuning 9/125μm |
| Gred Serat | G657A/G652D | Panjang gelombang | 1310/1550nm |
| Kehilangan Sisipan | Kurang daripada atau sama dengan 0.3dB | Kerugian Pulangan | Lebih besar daripada atau sama dengan 50dB |
| Min. Jejari Bengkok (Teras Gentian) | 10mm | Min. Jejari Bengkok (Kabel Gentian) | 10/5D (Dinamik/Statik) |
| Kiraan Serat | Dupleks | Jaket Kabel | LSZH |
| Suhu Operasi | -20~70 darjah | Suhu Penyimpanan | -40~80 darjah |
Kaedah pengelasan kabel optik
Kabel gentian optik ialah talian komunikasi yang menggunakan gentian optik yang memenuhi keperluan prestasi optik sebagai medium penghantaran untuk mencapai penghantaran isyarat optik. Ia terdiri daripada komponen seperti teras kabel, elemen tetulang dan sarung, dan mungkin juga termasuk elemen tambahan seperti lapisan kalis air, lapisan penampan, lapisan penebat dan lapisan perisai mengikut keperluan.
Kaedah pengelasan kabel optik terutamanya termasuk yang berikut:
Dengan medium penghantaran: dikategorikan kepadakabel gentian optik-mod tunggal dan kabel gentian optik berbilang mod.
Mengikut struktur teras kabel: ia dibahagikan kepada kabel optik terkandas, kabel optik rangka, kabel optik tiub pusat, kabel optik reben, dan kabel optik rata.
Komponen bertetulang: dikategorikan kepada-kabel optik bukan logam, kabel optik standard dan kabel optik komponen bertetulang.
Mengikut kaedah pemasangan: dibahagikan kepada kabel optik saluran, kabel optik atas,-kabel optik terkubur terus dan kabel optik dasar laut.
Berdasarkan persekitaran penggunaan, ia dikategorikan kepada kabel optik dalaman dan kabel optik luaran.
Aplikasi
Silang-Sambungan Antara Peralatan UPC dan APC Ditamatkan
Kes penggunaan utama untuk kabel tampalan LC hibrid ini ialah merapatkan peranti dengan jenis pengilat penyambung yang berbeza. Apabila peralatan rangkaian menggunakan port LC/APC tetapi panel tampalan LC/UPC ditamatkan (atau sebaliknya), pelompat gentian UPC-ke-APC ini menghapuskan keperluan untuk penukaran penyesuai. Untuk gambaran keseluruhan penuh tentang cara piawaian penggilap ini berbeza dalam prestasi, lihat panduan kamiJenis pengilat penyambung gentian PC vs UPC vs APC dan prestasi kehilangan pulangan.
FTTH OLT dan ONU Saling Sambungan
Dalam gentian-ke-penerapan-rumah, peralatan OLT sering menggunakan penyambung APC untuk kehilangan pulangan yang optimum, manakala sesetengah peranti ONU lama mempunyai antara muka UPC. Kabel hibrid LC UPC-APC ini menyediakan sambungan terus antara peralatan terminal PON yang tidak sepadan. Untuk larian FTTH standard di mana kedua-dua hujungnya berkongsi jenis pengilat yang sama, kamiKabel tampal gentian mod tunggal LC LC untuk sambungan FTTH dan pusat dataialah alternatif-kos efektif.
Tampalan Pengepala CATV dan Nod Pengedaran
Rangkaian optik televisyen kabel biasanya memerlukan penyambung APC untuk meminimumkan -pantulan belakang dalam isyarat video analog. Apabila menyepadukan UPC-peralatan ujian yang ditamatkan atau komponen warisan, kord tampalan hibrid untuk penggunaan kepala CATV ini mengekalkan integriti isyarat merentas jenis antara muka.
Telekom Central Office Cross-Sambungkan Aplikasi
Kemudahan telekomunikasi sering menguruskan inventori penyambung bercampur semasa peningkatan rangkaian. Kabel pelompat hibrid mod tunggal ini membolehkan penghijrahan secara beransur-ansur dari infrastruktur UPC ke APC tanpa menggantikan semua panel tampalan sedia ada secara serentak.
Ujian Makmal dengan Konfigurasi Penyambung Campuran
Makmal ujian optik kerap menemui peralatan dengan piawaian pengilat penyambung yang berbeza. UPC khusus-kepada-Kabel tampalan ujian APC mengurangkan keperluan untuk berbilang penyesuai dan memastikan keadaan pengukuran yang konsisten semasa pencirian gentian.
Peralihan Pengkabelan Berstruktur dalam Rangkaian Membina
Semasa membina peningkatan rangkaian daripada sistem UPC lama kepada pemasangan APC moden, kabel tampalan hibrid G657A1 ini membolehkan penghubung sementara atau kekal antara segmen kabel lama dan baharu tanpa penggantian infrastruktur penuh.
Soalan Lazim
S1: Mengapakah saya memerlukan kabel tampalan hibrid LC UPC ke LC APC dan bukannya menggunakan penyesuai?
J: Kabel tampung hibrid khusus memberikan jumlah kehilangan sisipan yang lebih rendah berbanding dengan menggunakan penyesuai pemaduan UPC-ke-APC. Setiap sambungan penyesuai menambah kehilangan dan titik pantulan berpotensi. Pelompat hibrid tunggal dengan hujung kilang-yang digilap memastikan pemindahan isyarat yang lebih bersih apabila menghubungkan peralatan UPC dan APC.
S2: Apakah perbezaan utama antara jenis pengilat penyambung UPC dan APC?
J: UPC (Ultra Physical Contact) mempunyai muka hujung yang digilap rata, manakala APC (Angled Physical Contact) mempunyai muka hujung bersudut 8-darjah. Penyambung APC memberikan kehilangan pulangan yang lebih tinggi (pantulan-bawah), menjadikannya lebih disukai untuk video analog dan aplikasi kepekaan tinggi. Kabel hibrid ini menghubungkan kedua-dua jenis secara langsung.
S3: Bolehkah saya menggunakan kabel LC UPC-APC ini untuk rangkaian GPON atau XGS-PON?
A: Ya. Rangkaian optik pasif selalunya mempunyai port OLT dengan penyambung APC dan beberapa peranti ONT/ONU dengan port UPC. Kabel tampalan mod tunggal hibrid untuk penggunaan PON ini menjembatani antara muka yang tidak sepadan tanpa memerlukan modul penyesuai pada setiap titik sambungan.
S4: Apakah maksud G657A1 lentur-gentian tidak sensitif untuk pemasangan?
A: Gentian G657A1 membolehkan jejari lenturan yang lebih ketat (serendah 10mm) tanpa kehilangan isyarat yang ketara. Ini menjadikan kabel tampalan hibrid sesuai untuk ruang terkurung, panel tampalan padat dan penghalaan di sekitar halangan yang gentian G652D standard akan mengalami pengecilan lenturan makro-.
S5: Adakah jaket LSZH pada kabel ini diperlukan untuk pemasangan dalaman?
J: Jaket LSZH (Low Smoke Zero Halogen) disyorkan atau diperlukan di ruang tertutup seperti pusat data, bangunan pejabat dan tempat awam. Kabel hibrid LC kalis api{1}}ini memenuhi piawaian keselamatan kebakaran dalaman dan menghasilkan asap toksik yang minimum jika terdedah kepada api. Untuk panduan tentang memilih jenis jaket yang betul untuk persekitaran yang berbeza, rujuk artikel kami tentangkeperluan pemasangan kabel gentian optik dalaman dan luaran dan pemilihan jaket.
S6: Apakah kerugian pulangan yang boleh saya jangkakan daripada hujung APC kabel hibrid ini?
J: Hujung penyambung APC biasanya mencapai kehilangan pulangan Lebih daripada atau sama dengan 60dB disebabkan pengilat bersudutnya. Hujung UPC memberikan lebih daripada atau sama dengan kehilangan pulangan 50dB. Digabungkan dengan kehilangan sisipan Kurang daripada atau sama dengan 0.3dB, kord tampalan dupleks hibrid ini mengekalkan kualiti isyarat untuk pautan optik sensitif.
S7: Bolehkah kabel tampalan hibrid ini digunakan untuk-pengiriman mod tunggal jarak jauh?
A: Ya. Gentian mod tunggal 9/125μm menyokong penghantaran sepanjang beberapa kilometer pada panjang gelombang 1310nm dan 1550nm. Pelompat LC UPC ke APC untuk sambungan jarak jauh-berfungsi dengan transceiver mod tunggal standard dan boleh digunakan dalam segmen rangkaian metro atau capaian.
S8: Adakah panjang tersuai tersedia untuk kabel gentian hibrid APC-UPC ini?
J: Panjang kabel tersuai, warna jaket dan konfigurasi dupleks/simpleks boleh dibuat mengikut pesanan. Hubungi pembekal untuk menentukan keperluan bagi pesanan kabel tampung hibrid pukal atau pemasangan{1}}projek tertentu.
