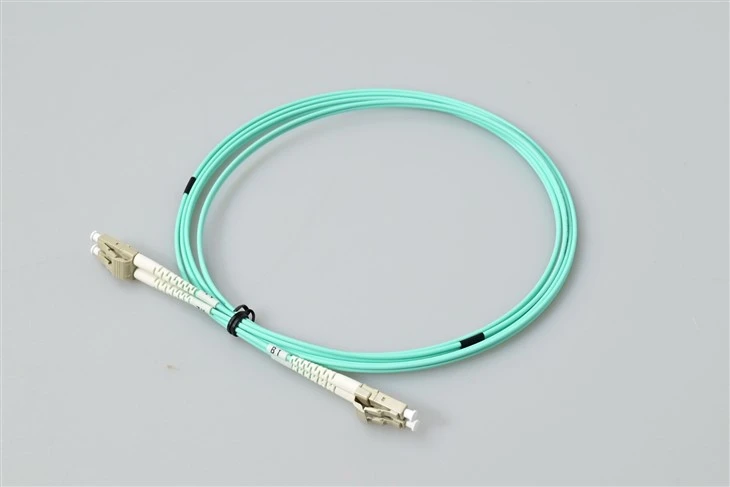

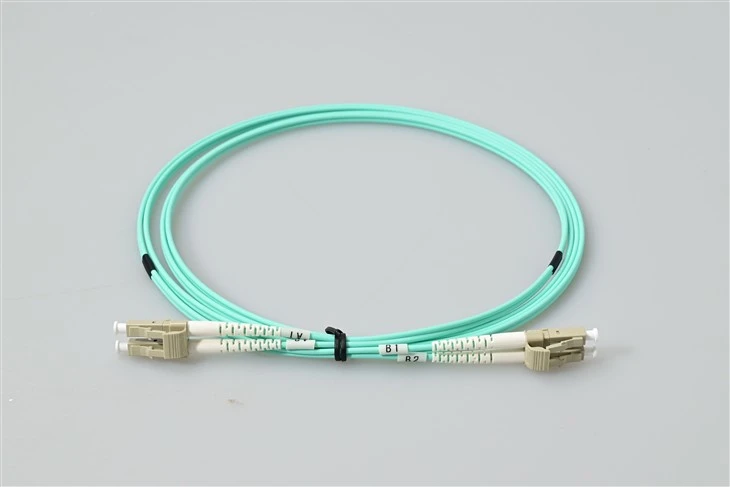

Apakah kabel tampalan LC LC?
Kabel tampal gentian LC-LCdengan dua penyambung gentian LC yang ditamatkan pada kedua-dua hujung adalah jenis kabel gentian optik yang paling biasa digunakan dalam industri. Berbanding dengan kabel gentian optik biasa yang lain, kabel gentian LC menawarkan ketumpatan tinggi dan prestasi yang boleh dipercayai dalam kebanyakan aplikasi
Kabel kami 100% diperiksa secara optik dan diuji untuk kehilangan sisipan.
Spesifikasi
| Jenis Penyambung | LC UPC kepada LC UPC | Mod Gentian | Om{0}}/125μm |
| Gred Serat | G657A/G652D | Panjang gelombang | 1310/1550nm |
| Kehilangan Sisipan | Kurang daripada atau sama dengan 0.3dB | Pulangan Kerugian | Lebih besar daripada atau sama dengan 50dB |
| Min. Jejari Bengkok (Teras Gentian) | 10mm | Min. Jejari Bengkok (Kabel Gentian) | 10/5D (Dinamik/Statik) |
| Kiraan Serat | Dupleks | Jaket Kabel | LSZH |
| Suhu Operasi | -20~70 darjah | Suhu Penyimpanan | -40~80 darjah |
Kaedah pengelasan kabel optik
Kabel gentian optik ialah talian komunikasi yang menggunakan gentian optik yang memenuhi keperluan prestasi optik sebagai medium penghantaran untuk mencapai penghantaran isyarat optik. Ia terdiri daripada komponen seperti teras kabel, elemen tetulang dan sarung, dan mungkin juga termasuk elemen tambahan seperti lapisan kalis air, lapisan penampan, lapisan penebat dan lapisan perisai mengikut keperluan.
Kaedah pengelasan kabel optik terutamanya termasuk yang berikut:
Mengikut medium penghantaran: dikategorikan kepada-kabel gentian optik mod tunggal dan kabel gentian optik berbilang mod.
Mengikut struktur teras kabel: ia dibahagikan kepada kabel optik terkandas, kabel optik rangka, kabel optik tiub pusat, kabel optik reben, dan kabel optik rata.
Komponen bertetulang: dikategorikan kepada-kabel optik bukan logam, kabel optik standard dan kabel optik komponen bertetulang.
Mengikut kaedah pemasangan: dibahagikan kepada kabel optik saluran, kabel optik atas,-kabel optik terkubur terus dan kabel optik dasar laut.
Berdasarkan persekitaran penggunaan, ia dikategorikan kepada kabel optik dalaman dan kabel optik luaran.
Aplikasi
Pelompat gentian OM3 LC dengan teras 50/125 mikrondireka bentuk untuk jangka pendek-mencapai 10 Gigabit Ethernet berjalan di dalam bilik pelayan. Kabel dupleks berbilang mod berjaket aqua-menyokong lebar jalur mod berkesan 2000 MHz·km pada 850nm, membolehkan rak yang boleh dipercayai-ke-kesambungan rak untuk penggunaan skala besar.
Kord tampalan berbilang mod LC bertaraf 10Gb-ini memberikan daya pemprosesan yang konsisten untuk rangkaian kawasan storan Saluran Fiber. Jurutera rangkaian yang memilih kabel tampal gentian OM3 untuk infrastruktur SAN mendapat manfaat daripada jangkauan 300-meter pada 10GbE, mengurangkan keperluan untuk penjanaan semula isyarat dalam kemudahan bersaiz sederhana.
Kemudahan yang memerlukan kabel tulang belakang berbilang mod antara lantai bergantung pada bengkok-kabel LC tidak sensitif-ke-LC OM3 untuk menavigasi laluan konduit yang ketat. Sarung luar LSZH memenuhi kod keselamatan kebakaran untuk pemasangan plenum dan riser di bangunan komersial.
Persekitaran pengeluaran video yang memancarkan 3G-SDI atau 12G-SDI yang tidak dimampatkan melalui gentian mendapat manfaat daripada kehilangan sisipan rendah pelompat LC OM3 dupleks ini. Jurutera penyiaran sering-memesan kabel aqua multimode secara pukal untuk menampal antara penghala SDI dan unit kawalan kamera.
Pasukan IT Penjagaan kesihatan yang menggunakan sistem PACS dan peralatan pengimejan diagnostik memilih gentian dupleks OM3 LC untuk ruang kepala imuniti dan lebar jalur EMInya. Kilang-prestasi optik yang diuji bagi setiap kabel memastikan pematuhan dengan keperluan masa operasi rangkaian hospital yang ketat.
Soalan Lazim
S1: Apakah jarak penghantaran yang disokong oleh kabel berbilang mod LC ke LC OM3 pada 10GbE?
J: Kabel gentian dupleks OM3 50/125 menyokong 10 Gigabit Ethernet sehingga 300 meter. Untuk larian yang lebih lama dalam bangunan yang sama, pertimbangkan untuk menaik taraf kepadaOM4 atau alternatif gentian mod tunggal.
S2: Bolehkah saya menggunakan kord tampalan aqua multimode ini dengan transceiver 40GbE QSFP+?
A: Ya. Apabila dipasangkan dengan modul 40GBASE-SR4 QSFP+, pelompat gentian OM3 LC menyokong penghantaran selari sehingga 100 meter. Pastikan kabel pelarian anda atauAbah-abah MTP-ke-LCsepadan dengan konfigurasi kekutuban.
S3: Adakah jaket LSZH pada kabel ini sesuai untuk ruang plenum?
J: Jaket kabel LSZH (Low Smoke Zero Halogen) mengurangkan pelepasan asap toksik semasa pembakaran. Untuk-pemasangan plenum pengendalian udara yang dikawal oleh kod kebakaran yang ketat, sahkan peraturan tempatan menerima kabel tampung gentian mod berbilang mod LSZH-bernilai OM3.
S4: Bagaimanakah jejari selekoh minimum 10mm melindungi rangkaian saya?
J: Selekoh-teras gentian G657A1 yang tidak sensitif bertolak ansur dengan penghalaan yang lebih ketat tanpa kemerosotan isyarat. Pemasang yang bekerja dengan-panel tampalan LC berketumpatan tinggi dalam rak pelayan terkurung bergantung pada fleksibiliti ini untuk mengekalkan integriti pautan.
S5: Apakah spesifikasi kehilangan sisipan tipikal untuk kabel LC OM3 dupleks ini?
A: Setiap hujung penyambung diuji kepada Kurang daripada atau sama dengan kehilangan sisipan 0.3dB. Kehilangan yang lebih rendah diterjemahkan kepada belanjawan kuasa optik yang lebih besar, yang penting apabila melata berbilang titik tampalan dalam sistem kabel berstruktur.
S6: Adakah panjang tersuai tersedia untuk pesanan pusat data pukal?
A: Ya. Perkhidmatan kord tampal gentian OEM termasuk panjang kabel tersuai, pelabelan dan pembungkusan. Hubungi pasukan jualan untuk borong multimod LC-ke-harga kabel LC pada pesanan melebihi 100 keping.
S7: Apakah kod warna yang mengenal pasti gentian berbilang mod OM3?
J: Konvensyen industri menggunakan jaket aqua (biru muda-hijau) untuk kabel gentian OM3 50/125. Pengekodan warna ini membantu juruteknik membezakan pautan berbilang mod daripada kabel tunggal mod kuning atau oren OM1/OM2 semasa pemasangan.
S8: Adakah kabel tampalan ini menyokong aplikasi 25GbE?
J: Gentian OM3 dinilai untuk 25GBASE-SR sehingga lebih kurang 70 meter. Untuk capaian penuh 100 meter 25GbE,Kabel LC dupleks pelbagai mod OM4menawarkan margin lebar jalur modal tambahan.
