pengenalan produk

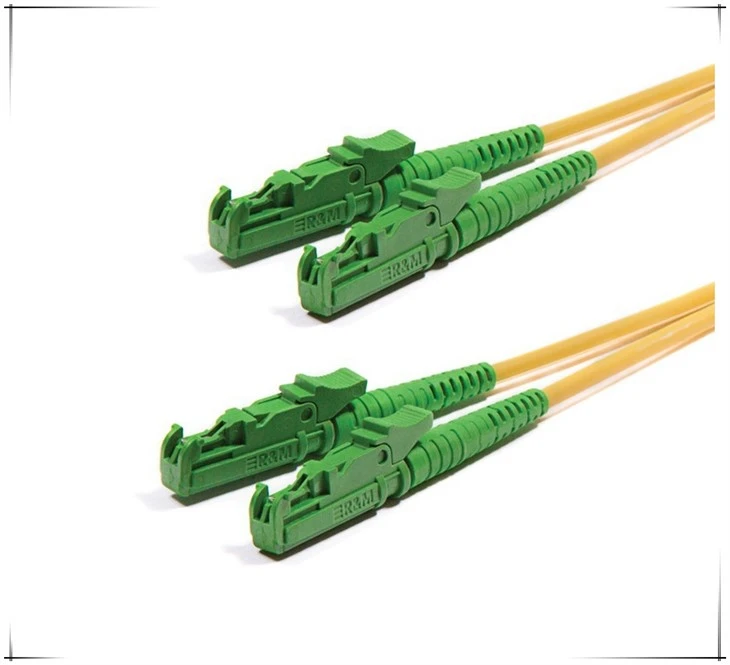

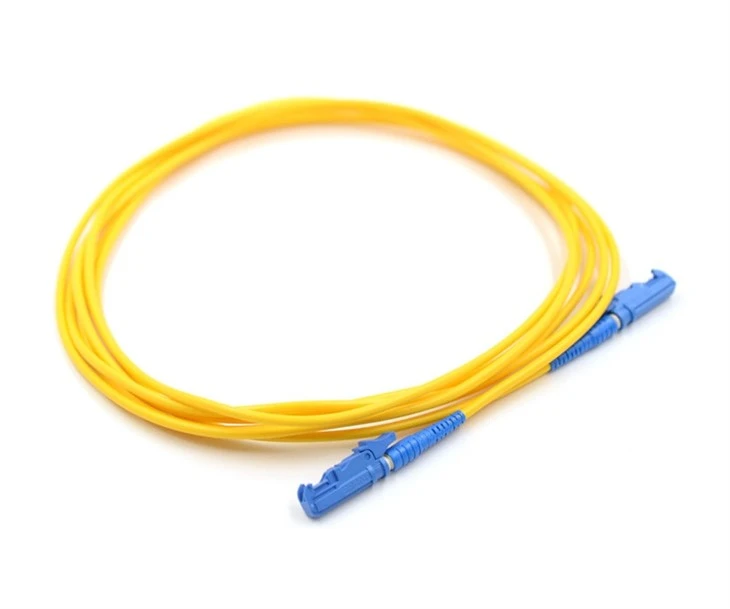

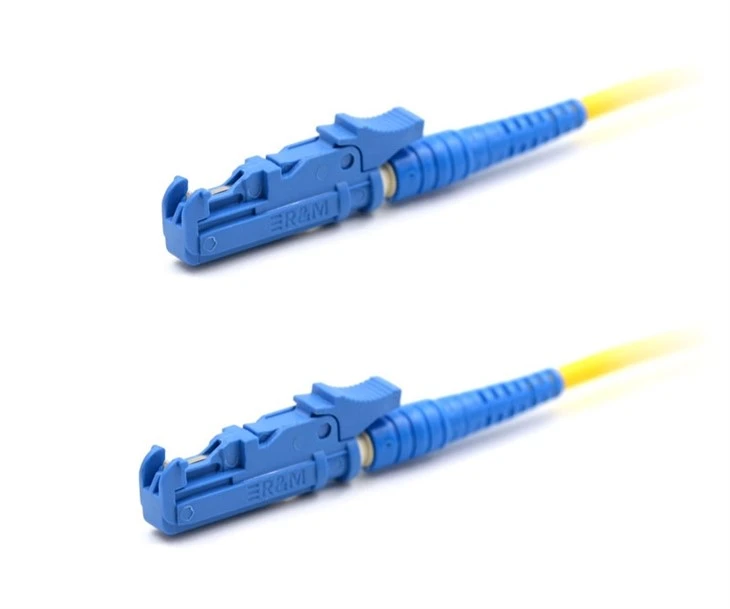

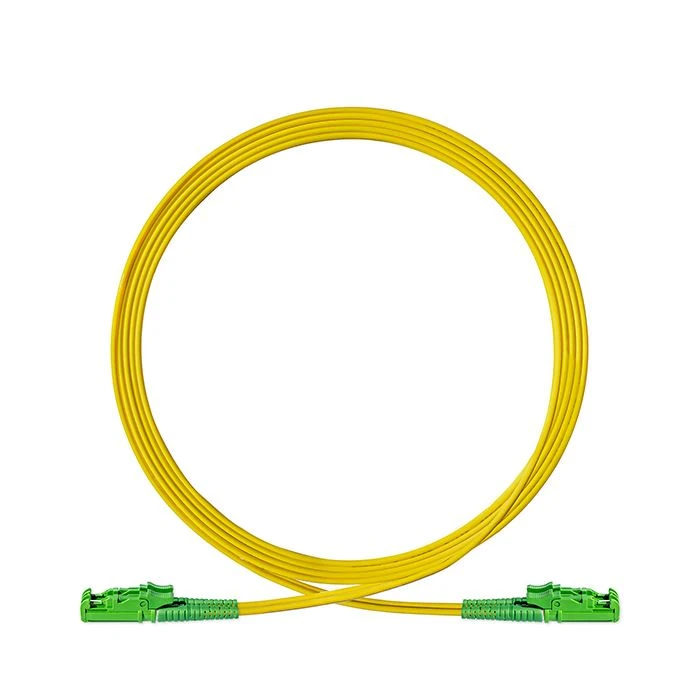

Gentian optik E2000pelompat mendahuluiialah kabel gentian optik ringkas yang mempunyai penyambung pada kedua-dua hujungnya. Kabel ini digunakan untuk memautkan dua alat atau bahagian rangkaian, seperti penghala dan suis atau panel tampalan dan transceiver. Kord tampalan datang dalam pelbagai jenis panjang dan gentian, seperti gentian mod tunggal atau berbilang mod, dan penyambung boleh terdiri daripada pelbagai jenis, termasuk SC, ST, LC dan MTP/MPO. Dengan menggunakan kord ini, adalah mungkin untuk mewujudkan dan mengalih keluar sambungan antara komponen rangkaian dengan cepat dan tanpa memerlukan kabel yang kompleks.

Spesifikasi

Penyambung A	E2000	Penyambung B	E2000
Mod Gentian	9/125 μm	Kiraan Serat	Simplex
Gred Serat	G.652D/G.657A2	Jejari Selekoh Minimum	30 mm
Jenis Poland	UPC/APC	Diameter Kabel	2.0MM
Jaket Kabel	PVC/LSZH	Warna Jaket	Kuning
Panjang gelombang	1310 nm/1550 nm	Ketahanan	>1000 Kali
Kehilangan Sisipan	Kurang daripada atau sama dengan 0.25 dB	Kebolehtukaran	Kurang daripada atau sama dengan 0.2 dB
Kerugian Pulangan	Lebih besar daripada atau sama dengan 55 dB	Getaran	Kurang daripada atau sama dengan 0.2 dB
Suhu Operasi	-40~85 darjah	Suhu Penyimpanan	-40~85 darjah

Ciri

Sisipan rendah dan kehilangan pulangan:Kord tampalan gentian optik mempunyai sisipan dan kehilangan pengembalian yang rendah, yang bermaksud bahawa ia sangat cekap dalam menghantar data pada jarak jauh dengan bunyi bising dan pengecilan isyarat yang minimum.

Jalur lebar tinggi:Kord tampalan gentian optik mempunyai keupayaan lebar jalur yang tinggi, menjadikannya sesuai untuk aplikasi penghantaran data berkelajuan tinggi yang memerlukan kapasiti besar untuk pemindahan data.

Pelbagai aplikasi:Kord tampalan gentian optik digunakan dalam pelbagai aplikasi, seperti pusat data, telekomunikasi, peralatan perubatan, tentera dan aeroangkasa, dan automasi industri.

Fleksibiliti:Kord tampalan gentian optik adalah sangat fleksibel, yang bermaksud bahawa ia boleh dipasang dengan mudah di ruang yang ketat di mana kabel tembaga tradisional tidak sesuai.

Ketahanan:Kord tampalan gentian optik sangat tahan lama dan boleh beroperasi dalam persekitaran yang keras, termasuk suhu tinggi, kelembapan dan pendedahan kepada bahan kimia.

Pemasangan mudah:Penyambung pada kord tampalan gentian optik adalah plug-and-play, yang bermaksud bahawa ia boleh disambungkan dengan mudah ke peranti lain tanpa memerlukan sebarang alat atau peralatan khas.

Kos efektif:Kord tampal gentian optik adalah kos efektif dan menawarkan jumlah kos pemilikan yang lebih rendah berbanding kabel tembaga, terutamanya pada jarak yang jauh.

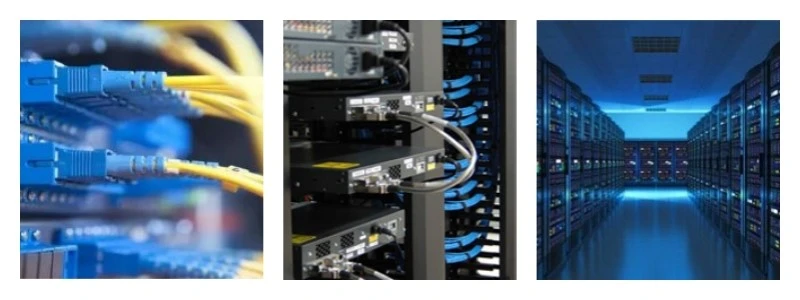

Permohonan

CATV, peralatan ujian metro;
Rangkaian telekomunikasi;
Rangkaian kawasan setempat (LAN);
Rangkaian kawasan luas (WAN);
Pemasangan premis;
Rangkaian pemprosesan data;
Penamatan peranti aktif video dan ketenteraan.

FTTX

Kawalan kualiti

Lima Ujian untuk Memastikan Kualiti Kord Patch Fiber

Kualiti kord tampal gentian mempengaruhi keseluruhan pautan gentian optik. Setiap kord tampalan gentian mesti diuji dengan ketat sebelum meninggalkan kilang. Jadi apakah ujian yang akan dilakukan oleh pengeluar kord tampal gentian untuk memastikan kord tampalan berkualiti tinggi?

Untuk memastikan kualiti kord tampalan optik, lima jenis ujian pemeriksaan berikut biasanya dijalankan sebelum meninggalkan kilang.

Kehilangan pemasukan kord tampal gentian/pengesan kehilangan pemulangan

Kehilangan sisipan dan kehilangan pengembalian adalah parameter utama yang mempengaruhi kord tampalan optik. Piawaian TIA dengan jelas menetapkan bahawa kehilangan pemasukan maksimum kord tampalan optik ialah 0.75dB (iaitu, nilai maksimum yang boleh diterima).

Bagi kebanyakan kabel tampal gentian di pasaran, julat normal kehilangan sisipan adalah antara {{0}}.3dB dan 0.5dB, dan julat beberapa kehilangan sisipan yang rendah adalah antara {{6 }}.15dB dan 0.2dB. Nilai kehilangan pulangan dinyatakan dalam dB dan biasanya negatif, jadi nilai yang lebih tinggi adalah lebih baik, dan spesifikasi tipikal berjulat dari -15 hingga -60 dB.

Mengikut piawaian industri, kehilangan pulangan penyambung gentian optik Ultra PC yang digilap hendaklah lebih besar daripada 50dB, dan kehilangan pulangan pengilat serong biasanya lebih besar daripada 60dB. Jenis PC hendaklah lebih besar daripada 40dB. Untuk gentian berbilang mod, nilai RL biasa adalah antara 20 dan 40 dB.

Penunjuk pelompat gred pembawa am ialah kehilangan sisipan adalah kurang daripada 0.3dB dan kerugian pulangan lebih besar daripada 45dB.

Pemeriksaan muka hujung kord tampal gentian

Pembersihan muka hujung penyambung gentian optik secara langsung menjejaskan prestasinya. Sebagai contoh, calar, lubang, retak, pencemaran habuk, dan lain-lain pada muka hujung gentian optik akan menyebabkan kehilangan isyarat sambungan, mengakibatkan sisipan yang lemah dan kehilangan kembali.

Pemeriksaan interferometer 3D kord tampal gentian

Ujian interferometer 3D adalah terutamanya untuk menguji geometri muka hujung gentian, dan parameter termasuk jejari kelengkungan, offset puncak, ketinggian gentian dan sebagainya. Muka hujung kord tampal gentian perlu dikisar menjadi permukaan sfera, tetapi produk yang dihasilkan oleh proses pengeluaran sebenar tidak boleh sempurna.

Apakah nilai yang sesuai untuk jejari kelengkungan, offset bucu dan ketinggian gentian?

Oleh itu, bentuk muka akhir dinyatakan dalam piawaian teknikal, yang merangkumi jejari kelengkungan ROC, offset bucu dan ketinggian gentian.

Mengikut piawaian teknikal organisasi IEC, nilai rujukan jejari ROC kelengkungan ialah penyambung jenis PC ialah 10~25mm, dan penyambung jenis APC ialah 5~15mm. Offset bucu merujuk kepada offset antara bucu permukaan melengkung dan paksi gentian. Jika offset bucu terlalu besar, ubah bentuk muka hujung sudah cukup untuk menyebabkan sentuhan fizikal antara gentian. Oleh itu, piawaian teknikal memerlukan offset puncak pelompat gentian Kurang daripada atau sama dengan 50μm.

Ketinggian gentian merujuk kepada ketinggian muka hujung gentian berbanding muka hujung ferrule. Muka hujung gentian mungkin terkeluar di atas muka hujung ferrule, atau mungkin ceruk di bawah muka hujung ferrule. Julat ketinggian gentian optik yang dinyatakan dalam standard teknikal ialah -250~+250nm.

Ujian prestasi mekanikal tali tampal gentian

Contohnya, ujian tarik, uji kord tampalan optik di bawah daya tarikan yang ditentukan untuk mengesahkan pengecilan gentian dan faktor keselamatan terikan pemanjangan gentian.
