Apakah ODF? Bingkai Pengagihan Optik Diterangkan

Bingkai pengedaran optik, biasanya dipendekkan kepada ODF dan kadangkala dipanggil bingkai pengedaran gentian optik, ialah titik berstruktur di mana kabel gentian optik ditamatkan, disambung, ditampal dan dilindungi. Anda akan menemui ODF di bilik telekomunikasi, rangkaian FTTH, pusat data, bangunan perusahaan dan sistem komunikasi industri. Panduan ini ditulis dari perspektif jurutera yang menyokong projek rangkaian pengedaran optik (ODN) dan akses gentian, jadi matlamatnya bukan sahaja untuk menyenaraikan jenis ODF yang wujud, tetapi untuk membantu anda memadankan bingkai dengan kiraan gentian anda, ruang pemasangan, format penyambung, keperluan sambatan dan pelan pengembangan jangka-panjang.

Apabila pembeli membandingkan pilihan, soalan praktikal jarang "apa jenis yang tersedia?" Ia biasanya "jenis ODF yang manakah sebenarnya sesuai dengan tapak saya, dan apakah yang perlu saya sahkan dengan pembekal sebelum saya membuat pesanan?" Bahagian di bawah menjawab kedua-duanya, dan artikel berakhir dengan panduan pemilihan, senarai semak spesifikasi, contoh konfigurasi yang berfungsi dan Soalan Lazim.

Apa Itu anBingkai Pengagihan Optik(ODF)?

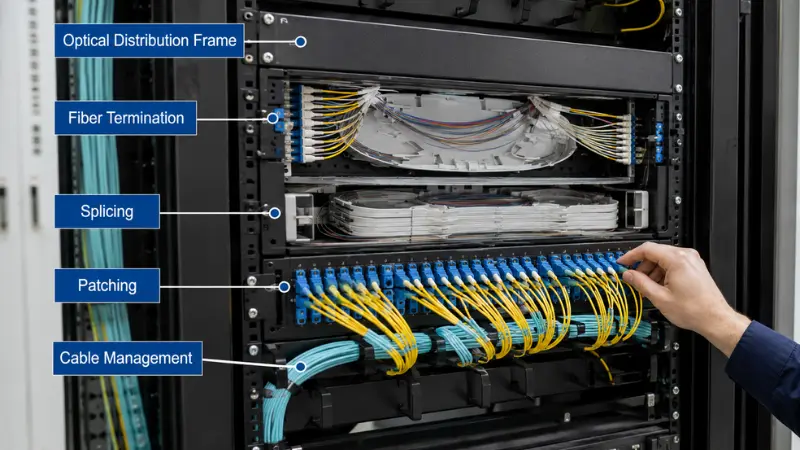

Bingkai pengedaran optik ialah kepungan pengurusan gentian yang digunakan untuk menamatkan, menyambung, menampal, melindungi dan menyusun gentian optik. Kabel masuk disambungkan kepada gentian keluar, kuncir, kord tampalan atau komponen pasif seperti pembahagi, dan setiap sambungan disimpan dilabel, dilindungi dan boleh diakses untuk penyelenggaraan dan bukannya dibiarkan longgar di dalam kotak.

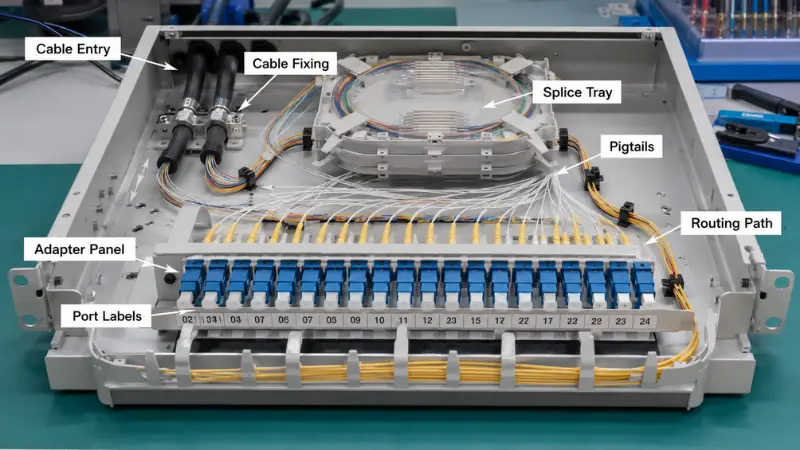

Dalam operasi harian, ODF-yang direka dengan baik menyokong penamatan gentian, perlindungan sambungan gabungan, penghalaan kord tampal, storan kendur kabel, perlindungan penyambung dan ujian atau konfigurasi semula rangkaian. Sebab perkara ini penting adalah konkrit dan bukannya kosmetik: apabila kerosakan muncul di luar waktu kerja, bingkai dengan penomboran port yang jelas dan dulang sambatan yang boleh diakses membolehkan juruteknik mengasingkan dan membaiki pautan dalam beberapa minit, manakala bingkai yang terlalu sesak dan tidak berlabel menukarkan kerja yang sama kepada jam mengesan gentian dengan tangan. Banyak fungsi penamatan dan perlindungan yang sama juga muncul dalam bentuk padatterminal gentian optik dan kotak pengedarandigunakan lebih dekat dengan pelanggan, itulah sebabnya kedua-dua keluarga produk mudah dikelirukan. Kita kembali kepada perbezaan itu kemudian.

Jenis Utama Bingkai Pengedaran Optik

ODF boleh dikumpulkan mengikut kaedah pemasangan, persekitaran pemasangan, kapasiti, struktur dalaman dan aplikasi. Kategori yang paling biasa ialah pelekap rak, pelekap dinding, luar, rel DIN, pembahagi PLC dan bingkai modular berketumpatan tinggi-tinggi. Setiap bahagian di bawah merangkumi jenis, tempat ia sesuai, dan satu butiran praktikal yang sering diabaikan semasa pemilihan.

Lekapkan Rak ODF

ODF pelekap pada rak dipasang pada rak peralatan 19-inci standard dan merupakan tenaga kerja bilik telekomunikasi, pusat data, pejabat pusat, bilik pelayan dan kabel tulang belakang perusahaan. Ia biasanya ditawarkan dalam ketinggian 1U, 2U, 3U atau 4U, dan ia disepadukan dengan bersih dengan suis, penghala dan panel tampalan di sebelahnya. Sebagai panduan kasar, unit 1U selalunya membawa sehingga 24 gentian, unit 2U sekitar 48 hingga 96 gentian, dan unit 3U hingga 4U 96 hingga 144 gentian atau lebih. Angka-angka ini bergerak dengan ketara dengan format penyesuai, jadi bingkai yang menggunakan panel LC atau MPO berketumpatan tinggi akan memuatkan lebih banyak gentian bagi setiap U daripada yang menggunakan SC.

Butiran yang menentukan kebolehgunaan jangka panjang-adalah pilihan antara reka bentuk laci tetap dan gelongsor. Bingkai tetap adalah lebih ringkas, lebih stabil dan kos yang lebih rendah, yang sesuai dengan pautan tulang belakang stabil yang jarang berubah. Laci gelongsor membolehkan dulang ditarik ke hadapan untuk penyambungan dan pemeriksaan, yang merupakan pilihan yang lebih baik pada mana-mana bingkai yang akan melihat pergerakan, penambahan dan perubahan yang kerap. Sebelum menentukan jenis gelongsor, sahkan terdapat kelegaan yang mencukupi di hadapan rak untuk laci dilanjutkan sepenuhnya, kerana bingkai-ketumpatan tinggi yang tidak boleh dibuka dalam lorong yang ketat sukar diselenggara.

ODF Pemasangan Dinding

ODF pelekap di dinding dibetulkan terus ke dinding dan bukannya duduk di dalam rak, jadi ia adalah pilihan semula jadi apabila tiada rak atau ruang sempit: bilik telekom kecil, bangunan pejabat, ruang bawah tanah pangsapuri, titik pengedaran lantai dan entri bangunan FTTH. Ia biasanya padat, boleh dikunci dan sesuai dengan kiraan gentian sederhana seperti 12, 24 atau 48 teras.

Apabila memilih unit pelekap di dinding, arah kemasukan kabel lebih penting daripada yang pertama kali muncul. Bingkai yang dipasang pada riser atau aci sempit selalunya memerlukan kemasukan bahagian bawah atau sisi dan bukannya pintu masuk belakang, kerana tiada ruang di belakang kotak untuk mengarahkan kabel tanpa selekoh tajam. Sahkan arah kemasukan, kapasiti dulang sambatan dalaman, susun atur panel penyesuai dan ruang yang tersedia untuk gegelung gentian sebelum memesan, bukan selepas kotak sudah berada di dinding.

ODF luar

ODF luar menamatkan dan mengedarkan gentian di lokasi terdedah atau separuh-dedah seperti titik capaian FTTH, kabinet telekomunikasi luar, pengedaran-tiang, jalur lebar luar bandar dan tapak perindustrian. Tidak seperti bingkai dalaman, unit luar hidup atau mati pada pengedap persekitarannya, jadi kiraan port hanyalah separuh daripada spesifikasi.

Angka untuk berlabuh ialah penarafan perlindungan kemasukan yang ditakrifkan dalam piawaian antarabangsaIEC 60529 (kod IP). Dari segi praktikal, IP54 bermaksud habuk-dilindungi dan tahan terhadap percikan air, yang boleh sesuai dengan kedudukan terlindung atau{3}}dilekapkan pada kabinet; IP65 bermaksud habuk-ketat dan dilindungi daripada pancutan air-rendah, yang merupakan minimum yang lebih realistik untuk bingkai yang terdedah sepenuhnya kepada cuaca; dan IP66 kepada IP68 menambah jet yang lebih kuat atau rendaman sementara. Ambil perhatian bahawa penarafan rendaman yang lebih tinggi tidak secara automatik membayangkan rintangan jet, kerana kedua-duanya adalah ujian berasingan, jadi tapak yang melihat kedua-dua hujan memandu dan air bertakung mungkin memerlukan penarafan dwi. Di samping angka IP, periksa rintangan UV, reka bentuk kelenjar kabel, rintangan kakisan perumah, kaedah penguncian dan cara pemeluwapan diuruskan. Bingkai luar yang tidak dimeterai dengan baik ialah salah satu punca paling biasa berlaku{12}}kerosakan berkaitan kelembapan bertahun-tahun selepas pemasangan.

DIN Rel ODF

ODF rel DIN ialah unit padat yang terpasang pada rel DIN di dalam kabinet elektrik atau kepungan kawalan industri, dan ia dibina untuk kiraan gentian rendah dalam sistem automasi, komunikasi kuasa, peralatan grid pintar, kabinet kawalan pengangkutan dan rangkaian kilang. Nilainya ialah penyepaduan: ia membawa penamatan gentian dan perlindungan ke dalam panel yang sama dengan pendawaian elektrik tanpa memerlukan rak berasingan.

Untuk kerja industri, lihat melepasi kiraan gentian kepada persekitaran mekanikal. Getaran, kedalaman kabinet yang tersedia, keperluan pembumian dan pelepasan ketegangan kabel semuanya mempengaruhi sama ada bingkai akan kekal andal, dan penghalaan gentian harus diatur supaya juruteknik boleh mencapai penyambung tanpa mengganggu konduktor kuasa berdekatan.

Pemisah PLC ODF

Pembahagi PLC ODF menempatkan pembahagi optik pasif di dalam bingkai supaya satu gentian penyuap dibahagikan kepada banyak gentian pelanggan, yang menjadikannya blok binaan teras rangkaian capaian FTTH, GPON dan EPON yang diseragamkan dalam rujukan sepertiPengesyoran ITU-T G.984 GPON. Bingkai tunggal boleh menggabungkan penamatan, pemasangan pembahagi, tampalan dan pengurusan kabel, yang memastikan penggunaan rangkaian optik pasif kemas. Konfigurasi biasa dijalankan dari 1×8 hingga 1×32 atau 1×64, dan nisbah yang betul bergantung pada belanjawan pautan dan kepadatan pelanggan projek.

Dua mata kejuruteraan patut dirancang. Pertama, nisbah pemisah memacu reka letak port dan ruang penyelenggaraan, kerana pembahagi 1×32 menyuap penyesuai keluaran yang jauh lebih banyak daripada 1×8, dan output tersebut memerlukan ruang untuk ditampal dan dilabel tanpa sesak. Ia juga membantu untuk membuat keputusan awal antara pemisahan berpusat pada satu nod dan pemisahan teragih merentas rangkaian,-perdagangan dijelaskan dengan baik dalam gambaran keseluruhan inijenis pembahagi optik. Kedua, penggunaan PON hampir selalu menggunakan penyambung sudut-digilap (APC). Sebabnya ialah kehilangan pulangan: pantulan dalam pepohon pasif yang dikongsi merendahkan kualiti isyarat untuk setiap pelanggan di cawangan, dan muka hujung APC menyekat pantulan itu jauh lebih baik daripada pantulan-rata. Sahkan nisbah pembahagi, pengilat penyambung, susun atur input dan output, ruang dulang sambatan yang tersedia dan skema pelabelan sebelum membuat pesanan, dan semak imbasPembahagi PLCpilihan untuk memadankan nisbah tepat keperluan reka bentuk anda.

Tinggi-ODF Modular Ketumpatan

ODF modular -ketumpatan tinggi direka untuk kiraan gentian besar dalam rak atau ruang lantai yang terhad, dan ia merupakan pilihan standard untuk pusat data, pejabat pusat, tulang belakang pembawa, kampus besar dan titik pengagregatan yang memerlukan ruang untuk berkembang. Daripada panel tetap tunggal, sistem ini menggunakan panel penyesuai modular, kaset boleh tanggal, dulang sambatan berbilang dan laluan penghalaan kejuruteraan, dan ia biasanya menyokong antara muka LC atau MPO/MTP.

Kesilapan yang perlu dielakkan di sini ialah memilih semata-mata pada kiraan port maksimum. Pada ketumpatan yang sangat tinggi, kord tampalan berkumpul bersama,-ruang akses hadapan menjadi sempit dan bingkai yang terlalu penuh mengundang pemutusan sambungan port yang salah secara tidak sengaja semasa penyelenggaraan. Soalan penentu untuk kerja-ketumpatan tinggi, termasuk pilihan tatasusunan LC-berbanding-yang diliputi dalam inipanduan praktikal untuk LC berbanding MTP/MPO, adalah sama ada juruteknik masih boleh sampai ke port, mengurus kord tampalan dan mengekalkan jejari lentur sebaik sahaja bingkai dimuatkan sepenuhnya.

Jadual Perbandingan Jenis ODF

Julat kapasiti adalah nilai biasa sahaja dan berbeza mengikut reka bentuk produk, format penyesuai dan konfigurasi pembekal. Sentiasa sahkan kiraan gentian yang tepat dan pilihan panel terhadap lembaran data.

Panduan Pemilihan ODF Pantas

Jika anda hanya memerlukan pemanduan pantas ke arah kategori yang betul, jadual di bawah memetakan situasi projek biasa ke titik permulaan yang sesuai. Anggap ia sebagai senarai pendek, kemudian sahkan butiran menggunakan senarai semak di bawah.

Bagaimana untuk Memilih ODF yang Tepat untuk Projek Anda?

Memilih ODF bukan sekadar memilih kotak dengan port yang mencukupi. Bingkai mesti sesuai dengan keseluruhan reka bentuk, jadi faktor-faktor di bawah semuanya harus disahkan sebelum pembelian.

Kiraan Gentian dan Pengembangan Masa Depan

Mulakan dengan bilangan gentian yang anda perlukan untuk tamatkan, sambung atau tampal hari ini, kemudian tambah rizab. Bingkai bersaiz tepat kepada 24 gentian hari ini tidak meninggalkan ruang apabila tapak meningkat kepada 48, dan kapasiti pengubahsuaian kemudian biasanya kos lebih tinggi daripada membelinya sekarang. Dalam amalan, banyak projek menyimpan 20 hingga 50 peratus kapasiti ganti untuk pautan masa depan, gentian sandaran dan naik taraf. Tanya berapa banyak gentian yang masuk, berapa banyak yang keluar, sama ada lebih banyak pengguna atau bangunan akan ditambah, dan sama ada dulang sambatan dan kapasiti penyesuai boleh menyerap pertumbuhan itu.

Ruang Pemasangan

Lokasi sebahagian besarnya menentukan jenis. Rak 19 inci sedia ada menghala ke bingkai pelekap rak; tapak dengan hanya ruang dinding menghala ke bingkai pelekap dinding; gentian di dalam kabinet industri menghala ke rangka rel DIN; dan pemasangan yang terdedah kepada hujan, habuk atau perubahan suhu menolak unit dalaman standard yang memihak kepada unit luar. Ukur ruang sebenar yang tersedia, termasuk kedalaman rak atau kelegaan laci, sebelum melakukan model.

Persekitaran Dalaman berbanding Luaran

Bingkai dalaman dan luaran tidak boleh ditukar ganti. Unit dalaman sesuai dengan ruang yang dilindungi seperti bilik peralatan, pejabat dan almari telekom, di mana pengedap bukan keutamaan. Unit luar memerlukan perlindungan yang boleh dipertahankan terhadap kelembapan, habuk, kakisan dan UV, itulah sebabnya penarafan IP, bahan perumahan, pengedap pintu, reka bentuk kelenjar, struktur penguncian dan julat suhu semuanya tergolong dalam spesifikasi. Perbezaan antara pengendalian dalaman dan luaran, termasuk jenis kabel dan penghalaan, diliputi dalam panduan ini untukpemasangan kabel gentian dalaman dan luaran. Menggunakan bingkai dalaman di luar adalah punca yang kerap dan boleh dielakkan untuk mengurangkan kebolehpercayaan.

Jenis Penyambung dan Penyesuai

ODF boleh dikonfigurasikan dengan penyesuai SC, LC, FC atau ST, dan pilihan yang tepat mengikut kord tampalan, kuncir dan antara muka peralatan aktif yang sedia ada. Sebagai corak umum,Penyambung SCmeluas dalam telekom dan FTTH,Penyambung LCmenguasai-pusat data berketumpatan tinggi dan kerja perusahaan, FC muncul dalam beberapa telekom dan instrumentasi, dan ST bertahan dalam rangkaian lama. Sahkan format terhadap padananpenyesuai gentian optikanda berhasrat untuk menggunakan.

Jenis Poland patut mendapat perhatian yang sama. Muka hujung UPC (rata, berkubah sedikit) biasanya memberikan kehilangan pulangan sekitar 50 dB, manakala muka hujung APC (bersudut 8-darjah) mencecah kira-kira 65 dB dengan memantulkan cahaya sesat ke dalam pelapisan dan bukannya mengundurkan gentian, itulah sebabnya APC adalah standard dalam aplikasi video PON dan RF. Kedua-duanya tidak boleh dipadankan antara satu sama lain: sambungan APC-ke-UPC menyebabkan kehilangan sisipan yang tinggi dan boleh merosakkan muka hujung ferrule secara fizikal. Jika anda sedang menimbang pilihan, penjelasan ini tentangJenis pengilat PC, UPC dan APCmerangkumi perbezaan secara terperinci.

Kapasiti Dulang Sambatan

Jika bingkai akan digunakan untuk penyambungan gabungan, kapasiti dulang dalaman perlu sepadan dengan kiraan gentian, bukan hanya kiraan penyesuai. Kesilapan yang biasa dan mengecewakan ialah membeli bingkai dengan banyak port penyesuai tetapi terlalu sedikit dulang. Sebagai peraturan perancangan, dulang sambat biasanya memuatkan 12 atau 24 sambat yang dilindungi, jadi kerja gentian 24-memerlukan kira-kira satu hingga dua dulang, kerja gentian 48-dua hingga empat dan seterusnya. Apabila dulang menjadi pendek, simptomnya boleh diramalkan: lengan pengecutan haba tidak mempunyai tempat duduk, gentian tidak boleh digulung dalam jejari lentur minimumnya, penyelenggaraan bermakna mengganggu semula sambungan sedia ada dan pengembangan masa depan menjadi janggal. Mengikut amalan yang diringkaskan olehPersatuan Gentian Optik, kabel premis kecil biasanya memerlukan jejari lentur sekitar 25 mm selepas pemasangan, dan bingkai yang tidak dapat menahan jejari itu secara senyap-senyap akan meningkatkan kehilangan sisipan. Rancang kiraan dulang, storan lengan dan laluan penghalaan bersama-sama dan semak semula andakuncir gentianbersebelahan dengan bingkai supaya penamat dan dulang adalah serasi. Jika anda masih memutuskan antara penyambungan dan medan-yang dipasang, perbandingan inipenyambungan gabunganadalah rujukan yang berguna.

Akses Masuk dan Penyelenggaraan Kabel

Arah kemasukan kabel ialah-kekangan dunia sebenar, bukan perincian. Bingkai menyokong kemasukan belakang, sisi, atas atau bawah, dan ketidakpadanan dengan susun atur tapak memaksa selekoh tajam atau laluan yang tidak kemas. Akses penyelenggaraan mengikut logik yang sama: laci gelongsor atau reka bentuk akses-depan lebih mudah digunakan untuk rangkaian yang kerap ditukar, manakala struktur tetap boleh diterima untuk pautan stabil dengan sedikit perubahan. Bingkai yang kelihatan padat di atas kertas mungkin sukar diservis sebaik sahaja kabel dimasukkan.

Pelabelan dan Pengurusan Kabel

Pelabelan yang jelas menjimatkan masa semasa kerosakan dan naik taraf, dan dalam bingkai yang lebih besar pelabelan yang lemah menyebabkan sambungan yang salah, pengasingan kerosakan yang lebih lama dan gangguan yang boleh dielakkan. Bingkai yang baik membolehkan penomboran port yang berbeza, ruang label khusus, gelang penghalaan kord tampalan, mata pengikat, kawasan penyimpanan kendur dan pemisahan antara kabel masuk dan kord tampalan. Kekalkan penghalaan andatali tampalandirancang dari awal dan bukannya ditambah sebagai renungan.

Senarai Semak Spesifikasi ODF Sebelum Meminta Sebut Harga

Menyediakan butiran ini sebelum menghubungi pembekal memendekkan bahagian belakang-dan-dan mengurangkan risiko menerima konfigurasi yang salah.

• Jumlah gentian untuk ditamatkan sekarang, ditambah dengan peratusan rizab untuk pertumbuhan masa hadapan.
• Pemasangan dalaman atau luaran, dan untuk luaran, penarafan IP sasaran.
• Kaedah pemasangan: rak 19-inci ketinggian U, dinding, tiang, rel DIN atau kabinet.
• Format penyambung dan penyesuai (SC, LC, FC atau ST) dan pengilat (UPC atau APC).
• Jenis pigtail dan kord tampalan, panjang dan kuantiti.
• Bilangan dulang sambatan dan kapasiti yang diperlukan setiap dulang.
• Nisbah pembahagi dan kedudukan pemisahan, untuk projek PON.
• Arah kemasukan kabel dan diameter luar kabel atau saiz kelenjar.
• Pelabelan dan port-skim penomboran.
• Struktur tetap atau gelongsor, dan bahagian akses yang diperlukan.

Contoh Konfigurasi ODF

Tiga senario tanpa nama menunjukkan bagaimana faktor di atas bergabung dalam amalan.

Titik pengedaran bangunan FTTH kecil

Untuk 24 gentian dengan kuncir SC/APC di dalam riser, ODF pelekap dinding padat dengan dua dulang sambatan dan kemasukan kabel bawah atau sisi biasanya mencukupi. Menempah beberapa port ganti memberi ruang untuk unit tambahan dalam bangunan tanpa menambah bingkai kedua.

Pengagregatan pusat data

Untuk 96 gentian pada LC dalam lorong yang sibuk, rak gelongsor berketumpatan tinggi 2U-dilekapkan ODF dengan akses hadapan dan kemasukan kabel dwi memastikan tampalan terurus dan melindungi jejari lenturan di bawah tampung-beban kord yang berat. Laci gelongsor penting di sini kerana perubahan adalah kerap.

Akses FTTH luar bandar pada tiang

Untuk pemisahan penyuap ke arah ramai pelanggan, bingkai pengedaran pembahagi luar bertaraf IP65 atau lebih tinggi, dipasang denganPembahagi 1×32dan penyambung SC/APC, mengendalikan kedua-dua belahan dan pendedahan alam sekitar dalam satu kepungan.

Pemilihan ODF mengikut Aplikasi

Rangkaian Akses FTTH dan PON

Kerja FTTH cenderung menggunakan bingkai pelekap dinding di dalam rumah, bingkai luar pada titik akses terdedah dan bingkai pembahagi PLC di mana-mana sahaja pemisahan pasif diperlukan. Ruang bawah tanah, bilik telekom atau titik pengedaran lantai biasanya memerlukan unit pelekap di dinding; lokasi luaran memerlukan lokasi luar-bernilai; dan nod pemisah memerlukan bingkai pembahagi yang menyepadukan pembahagi dengan penamatan. Untuk pandangan yang lebih luas tentang apa yang diperlukan oleh binaan pasif, iniKomponen pasif FTTHpanduan perolehan adalah rakan yang membantu.

Pusat Data dan Bilik Telekom

Persekitaran ini mengutamakan pelekap pada rak dan bingkai modular-ketumpatan tinggi, dan biasanya memerlukan kiraan gentian tinggi, penyesuai berketumpatan tinggi-LC, penghalaan kord-tampalan bersih, pelabelan yang boleh dipercayai dan ruang untuk dikembangkan. Dalam rak padat, pengurusan kabel membawa berat sebanyak ketumpatan pelabuhan mentah.

Bangunan Perusahaan dan Rangkaian Kampus

Di sini bingkai yang betul bergantung pada reka bentuk tulang belakang. Bilik peralatan utama selalunya menggunakan bingkai pelekap rak, manakala titik pengedaran lantai menggunakan bingkai pelekap di dinding. Merentasi kampus berbilang-bangunan, ODF menamatkan gentian tulang belakang dan menyediakan titik tampalan bersih antara bangunan, suis dan bilik peralatan.

Rangkaian Kabinet Industri dan Kawalan

Rangkaian industri bersandar pada bingkai rel DIN atau unit pelekap dinding padat. Bingkai perlu muat pada kabinet kawalan, melindungi gentian daripada tekanan mekanikal dan biarkan juruteknik mencapai penyambung tanpa menyentuh pendawaian elektrik, dengan getaran, habuk, suhu kabinet dan pelepasan ketegangan semuanya diambil kira.

ODF berbanding Panel Tampalan Gentian berbanding Kotak Pengedaran Gentian

Pembeli sering mengelirukan ketiga-tiga ini kerana kesemuanya menguruskan sambungan gentian, namun ia bukanlah perkara yang sama. ODF biasanya merupakan unit yang paling lengkap, menggabungkan panel penyesuai, dulang sambatan, penghalaan kabel, penyimpanan kendur dan perlindungan. Panel tampalan gentian lebih tertumpu pada tampalan bersambung di dalam rak, walaupun sesetengahnya termasuk dulang sambatan. Kotak pengedaran gentian biasanya lebih kecil dan terletak lebih dekat dengan pengguna akhir, di bangunan FTTH, titik lantai atau lokasi akses luar.

Cara singkat untuk membuat keputusan: gunakan ODF apabila anda memerlukan penamatan berstruktur, penyambungan, tampalan dan pengurusan bersama; gunakan panel tampalan apabila anda memerlukan tampalan-berasaskan rak berhampiran peralatan aktif; dan gunakan kotak pengedaran apabila anda memerlukan pengedaran padat yang dekat dengan pengguna. Oleh kerana penamaan berbeza antara pembekal dan pasaran, nilaikan struktur, kapasiti dan fungsi sebenar dan bukannya label pada lembaran data. Ini melihat lebih mendalam padaperbezaan antara ODF dan panel tampalan gentianpatut dibaca jika sempadan masih terasa kabur.

Kesilapan Biasa Semasa Memilih ODF

Memilih Hanya dengan Kiraan Pelabuhan

Kiraan pelabuhan penting, tetapi ia tidak mencukupi dengan sendirinya. Kapasiti sambatan, kemasukan kabel, format penyesuai, ruang penyelenggaraan dan ruang kepala pengembangan semuanya membentuk sama ada bingkai itu benar-benar akan berfungsi di tapak.

Mengabaikan Pengembangan Masa Depan

Bingkai kos-rendah tanpa kapasiti ganti menjadi mahal apabila rangkaian berkembang. Rancang untuk pertumbuhan gentian sebelum pemilihan akhir dan bukannya selepas.

Menggunakan ODF Dalaman Luar

Bingkai dalaman tidak dibina untuk hujan, habuk dan pendedahan luaran yang berterusan. Pemasangan luar memerlukan kandang yang dimeterai dengan betul dengan penarafan IP yang sesuai dan reka bentuk kelenjar.

Mencampurkan Jenis Penyambung Tanpa Perancangan

Pilihan SC, LC, FC, APC dan UPC perlu sejajar dengan kord tampalan, kuncir dan peralatan aktif. Gabungan yang salah menambahkan kerumitan pemasangan dan, dalam kes pengilat yang tidak sepadan, merendahkan prestasi optik.

Melupakan Akses Penyelenggaraan

Bingkai yang kelihatan padat di atas kertas boleh menjadi sukar untuk diservis setelah berkabel. Pastikan juruteknik selamat mencapai penyesuai, dulang sambung dan kawasan penghalaan selepas pemasangan.

Soalan Lazim

Kesimpulan

Jenis utama bingkai pengedaran optik ialah pelekap rak, pelekap dinding, luar, rel DIN, pembahagi PLC dan modular berketumpatan tinggi-dan pilihan yang tepat mengikut kiraan gentian, ruang pemasangan, persekitaran, jenis penyambung dan pengilat, kapasiti dulang sambatan, penghalaan kabel dan pengembangan masa hadapan. Tapak dalaman kecil mungkin hanya memerlukan bingkai pelekap di dinding; bilik telekomunikasi dan pusat data biasanya memanggil pemasangan rak atau bingkai-ketumpatan tinggi; Rangkaian FTTH dan PON sering menggunakan bingkai pembahagi luar dan PLC; dan kabinet industri dilayan dengan baik oleh rangka rel DIN. Sebelum memilih, sediakan butiran projek anda menggunakan senarai semak di atas, dan bingkai yang praktikal, boleh dipercayai dan mudah diselenggara menjadi jauh lebih mudah untuk ditentukan.
