Kabel gentian optik berperisai hanyalah gentian biasa dengan lapisan logam-keluli atau aluminium-yang dililitkan di sekeliling teras. Ia menghentikan sesuatu daripada menghancurkan, mengunyah atau memusnahkan kabel anda. Pusat data, larian kampus, kilang, di mana-mana laluan menjadi sukar.
Jika anda sudah tahu asasnya dan hanya perlu memilih jenis yang betul, langkau ke bawah ke jadual perbandingan. Jika tidak, berikut ialah cara kabel ini disatukan dan di mana setiap jenis masuk akal.

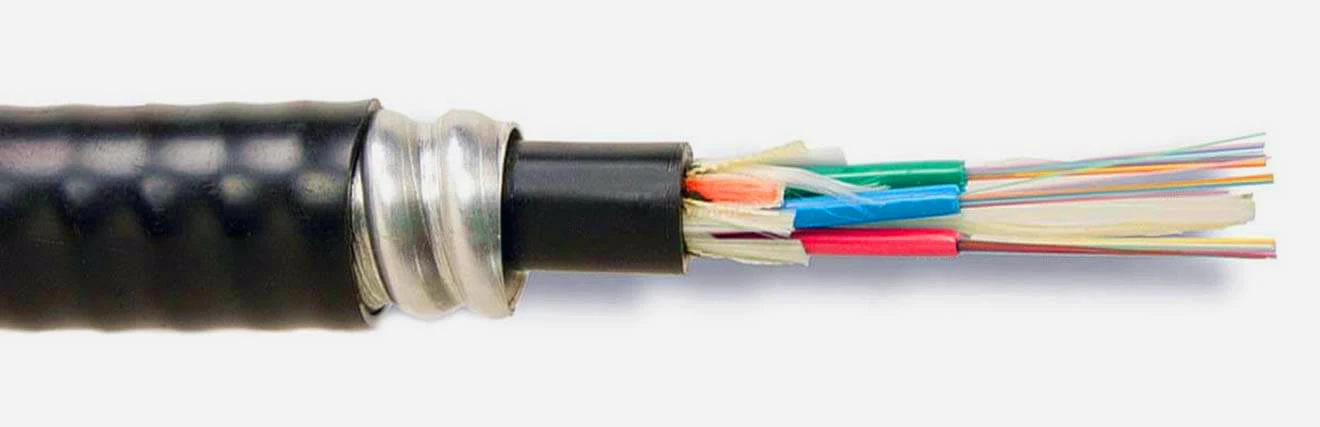

Bagaimana Kabel Gentian Berperisai Dibina
Mulakan dari luar dan kerja masuk. Jaket luar adalah polietilena untuk kabel luar, PVC atau LSZH untuk dalaman. Di bawahnya terdapat lapisan benang aramid untuk kekuatan tegangan semasa tarikan. Kemudian perisai. Di dalam perisai, gentian hidup dalam-tiub penimbal atau tiub longgar bergantung pada aplikasi.
Kebanyakannya adalah sama dengan mana-mana kabel gentian lain. Bahagian yang cenderung digemari oleh orang ialah hubungan antara jenis perisai dan pembinaan penimbal, kerana ia mempengaruhi cara anda menamatkan kabel di tapak. Kabel berperisai dalaman menggunakan-gentian penimbal yang ketat pada 900µm setiap helai-anda boleh meletakkanpenyambungtepat pada mereka dan langkau furcation sepenuhnya, yang bagus. Kabel berperisai luar disertakan dengan-binaan tiub yang longgar, gentian terapung dalam gel atau{2}}bahan blok kering di dalam tiub yang lebih besar. Itu mengendalikan perubahan suhu dengan lebih baik (biasanya anda dinilai ke bawah hingga -40 darjah ), tetapi anda perlu mengeras sebelum anda menyambung, dan itu adalah langkah tambahan yang tiada siapa yang suka lakukan di lapangan pada pukul 7 PG.
Sama ada anda sedang berlarimod tunggal-atau mod berbilangadalah soalan yang sama sekali berasingan daripada perisai. Mod tunggal-untuk jarak dan lebar jalur, mod berbilang untuk pautan yang lebih pendek. Perisai tidak menyentuh prestasi optik.
Jalinan Aluminium lwn Keluli Beralun: Jenis Perisai Mana Yang Anda Perlukan?
| Ciri | Perisai Aluminium Saling (AIA) | Perisai Pita Keluli Beralun |
|---|---|---|
| Bagaimana ia dibuat | Jalur aluminium dililit secara heliks, bertindih | Pita keluli bersalut dilipat ke dalam tiub tertutup |
| Rintangan menghancurkan | Sederhana. Trafik kaki, kotak bertindan, seret tangga sekali-sekala | tinggi. Pengebumian langsung, zon peralatan berat |
| Perlindungan tikus | Jurang separa-antara balutan boleh dieksploitasi | Berkesan. Tiub berterusan, tiada pintu masuk |
| Berat badan | Kira-kira separuh berat per meter pita keluli | Lebih berat. Kabel 24 gentian berjalan kira-kira 2x ganda versi aluminium |
| Fleksibiliti | Laluan dengan mudah melalui dulang kabel dan sekitar sudut | Jejari selekoh minimum yang lebih tegar dan lebih besar |
| Penilaian kebakaran | Riser (OFCR), Plenum (OFNP), LSZH | Dinilai luar sahaja, dalam kebanyakan kes |
| Ke mana ia pergi | Pusat data, riser, larian siling terbuka, laluan dalaman kampus | Pengebumian terus, saluran saluran, luar industri, persekitaran yang keras |
Untuk kerja dalaman di Amerika Utara, jalinan aluminium mendominasi. Pusat data, almari IT hospital, bangunan kerajaan, bangunan universiti-ada di mana-mana. Balutan heliks memberikan kabel yang cukup fleksibel untuk menghala melalui dulang dan cangkuk J-tanpa mengubah setiap selekoh menjadi perlawanan gusti.
Inilah perkara yang tidak cukup diperkatakan: jalinan aluminium boleh menghilangkan saluran pada banyak larian dalaman. Daripada dua-langkah-pasang konduit biasa, kemudian tarik kabel-anda cuma jalankan kabel berperisai di sepanjang rak tangga atau melalui siling terbuka secara terus. Di bangunan dengan 30 atau 40 larian, itu adalah hari di luar jadual, bukan jam. Ia juga membawa penilaian plenum dan riser, yang penting kerana banyak larian ini akhirnya melalui ruang pengendalian-udara.
Tetapi jalinan aluminium tidak benar-benar-bukti tikus. Kita perlu jelas tentang itu. Balutan heliks bertindih, tetapi terdapat cukup jurang yang boleh dikunyah oleh tupai atau tikus yang gigih. Saya telah melihat kesannya. Jika tapak tersebut mempunyai sejarah tikus yang didokumenkan, jangan fikirkannya-terus ke keluli beralun.
Pita keluli beralun membentuk tiub tertutup dengan jurang sifar. Itulah yang anda inginkan untuk-larian pengebumian terus, pemasangan saluran antara bangunan dan tapak industri-kilang penapisan, lombong, lantai pembuatan-tempat anda berurusan dengan bahan kimia, getaran dan forklift. Kabel adalah berat dan kaku, yang menjadikannya sukar untuk penghalaan dalaman yang ketat, tetapi di bawah tanah atau dalam palung kabel yang tidak penting sama sekali. Korugasi juga memberi anda penghalang kelembapan yang baik, yang merupakan sebahagian daripada sebab ia berfungsi untuk pengebumian walaupun di dalam tanah basah tanpa sentiasa memerlukan innerduct yang berasingan.
Untuk bahan yang sangat melampau-pendaratan kapal selam, lintasan sungai-terdapat perisai dawai keluli khusus dan varian perisai jalinan yang dibina untuk beban tegangan yang jauh lebih tinggi daripada perisai pita boleh kendali. Tetapi itu adalah perbualan yang berbeza.
Kabel Dalaman, Luaran dan Dalaman/Luar
Kabel berperisai dalaman:-gentian penimbal yang ketat, perisai aluminium yang saling mengunci, jaket kalis api-nyalaan. Luar:-gentian tiub longgar, keluli beralun, sebatian penyekat air-. Cukup mudah.
Yang semakin banyak muncul dalam projek kampus ialah kabel berperisai dalam/luar-luar. Nadanya ialah anda menjalankan satu kabel dari pintu masuk saluran luar, melalui penembusan bangunan, naik ke atas, ke dalam bilik telekom-tiada sambung pada titik masuk bangunan. Itulah satu kepungan sambatan yang lebih sedikit bagi setiap peralihan, serta semua tenaga kerja di belakangnya. Untuk kampus dengan 10 atau 15 bangunan, ia bertambah cepat. Kabel ini biasanya menggabungkan gentian tiub-yang longgar dengan jaket LSZH atau riser dan perisai saling kunci aluminium.
Mengapa Bersusah payah dengan Kos Tambahan?
Kabel berperisai menjalankan 20 hingga 40 peratus lebih daripada kabel tidak berperisai yang setara, jadi anda memerlukan alasan.
Tikus. Itulah sebabnya, dan ia tidak terlalu dekat. Sekali-melalui larian kampus tanpa perisai bermakna trak kecemasan, teknologi sambung, perkakasan baharu dan berapa banyak jam atau hari masa henti sementara anda menunggu semua itu berkumpul. Bil pembaikan tunggal itu hampir selalu melebihi apa yang anda akan belanjakan untuk menaik taraf keseluruhan laluan kabel kepada perisai. Jadi kemudahan yang pernah melaluinya sekali? Mereka menulis kabel berperisai ke dalam setiap spesifikasi ke hadapan. Kampus universiti, taman pejabat pinggir bandar, apa sahaja yang bersempadan dengan tanah lapang tempat tupai, gopher atau tikus aktif. Keluli beralun untuk laluan tikus yang disahkan. Jalinan aluminium di mana tikus boleh didapati tetapi belum membuktikan dirinya.
Sebab kedua: kawasan tertutup-trafik tinggi. Siling gudang, mezanin kilang, bahagian belakang-peruncitan-rumah. Jalinan aluminium menutupinya.
Ketiga: pengebumian terus. Anda tidak boleh meletakkan kabel kosong di dalam tanah dan mengharapkan ia bertahan.
Penamatan: Pra-Ditamatkan atau Medan-Ditamatkan
Kapal kabel berperisai pra-yang telah ditamatkan dengan penyambung sudah ada pada-LC dan SC untuktali tampalan, MPO/MTP untuk batang. Penamatan kilang secara konsisten mencecah kerugian sisipan di bawah 0.2 dB, dan semoga berjaya memadankan itu di lapangan apabila anda turut bertarung dengan jalur perisai. Jika larian anda dirancang dan diukur, pra{3}}menamatkan adalah langkah itu.
Penamatan medan masuk akal apabila anda tidak dapat menentukan panjang tepat. Parit luar, pengubahsuaian bangunan, apa sahaja yang laluannya mungkin beralih sebaik sahaja anda berada di tapak. Anda memerlukan penarik kabel berputar untuk perisai. Dan ingat-perisai logam bermakna ikatan dan pembumian mengikut NEC Artikel 770. Ini merupakan langkah tambahan yang tidak wujud dengan kabel yang tidak berperisai dan pemeriksa akan memeriksa sepenuhnya.
Memilih Kabel untuk Pekerjaan Tertentu
Pusat data silang-bersambungOM3 atau OM4 berbilang mod: pra-batang saling kunci aluminium. Pantas dipasang, bersihkan nombor optik terus dari kotak.
Tulang belakang kampus antara bangunan: keluli beralun luar dengan gentian tiub-berisi satu-mod longgar-gel. Dan sila, nyatakan lebih banyak kiraan serat daripada yang anda fikir anda perlukan. Menarik kabel kedua dalam tiga tahun kos lebih besar daripada menambah helai pada pesanan asal. Kami telah melihat projek yang menggandakan kiraan menambah mungkin 15 peratus kepada kos kabel tetapi akan menjimatkan pemasangan kedua penuh di jalan raya. Di hujung sekali, tamatkan ke panel tampalan dan sambungkan ke peralatan dengankord tampalan simplex atau dupleks.
Berlari ke luar ke dalam tanpa titik sambung yang baik: kabel berperisai dalam/luar-luar. Satu kabel, tiada sambungan peralihan, BOM yang lebih bersih.
Piawaian Terpakai
IEC 60794 merangkumi ujian mekanikal dan alam sekitar. ITU-T G.652 mentakrifkan-spek gentian mod tunggal. Untuk pemasangan kabel bangunan komersial di Amerika Utara, anda sedang melihat ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) mengendalikan kebolehpercayaan luar tumbuhan. Penarafan keselamatan kebakaran adalah di bawah UL 1666 dan NFPA 262. Dapatkan penilaian kebakaran yang salah untuk laluan-riser, plenum, tujuan umum-dan anda akan merobek semuanya. Tiada siapa yang mahu perbualan itu dengan pengurus projek.
Beberapa Nota Pemasangan
Jejari bengkok pada kabel berperisai terletak pada 10 hingga 20 kali diameter luar. Lewati itu dan anda membengkokkan gentian-secara kekal. Sentiasa ikat dan perisai logam tanah di kedua-dua hujung setiap NEC 770.
Apabila anda menanggalkan perisai untuk penamatan medan, biarkan kira-kira 10 hingga 12 inci perisai-ekor percuma untuk akses penimbal. Dan lakukan dengan mudah dengan kedalaman penarik putar. Namakan salutan penimbal 900µm di bawahnya dan anda menghadapi masalah yang tidak akan muncul sehingga ujian-atau lebih teruk, enam bulan kemudian sebagai sekejap.
Satu lagi perkara yang orang lupa: jika anda menarik kabel perisai melalui saluran sedia ada, semak isinya. Diameter luar yang meningkat bermakna saluran yang sesuai dengan kabel tidak berperisai mungkin terlalu ketat untuk versi berperisai. Ukur dahulu.
Soalan Lazim
S: Apakah Perbezaan Antara Kabel Gentian Berperisai Dan Tidak Berperisai?
A: Kabel berperisai mempunyai lapisan logam (aluminium atau keluli) di antara jaket dan teras gentian untuk rintangan remuk dan perlindungan tikus. Tidak bersenjata tidak. Anda membayarnya mengikut berat, kos dan jejari selekoh. Jika laluan tidak mendedahkan gentian kepada risiko fizikal, tidak berperisai berfungsi dengan baik dan kos lebih murah.
S: Bolehkah Kabel Gentian Berperisai Dikuburkan Terus?
J: Hanya jika ia dinilai secara khusus untuk pengebumian terus-ini bermakna perisai pita keluli beralun dengan air-menyekat pembinaan tiub-yang longgar. Gel atau pita blok-kering di dalamnya menghalang lembapan daripada berhijrah jika batu atau akar menusuk jaket dari semasa ke semasa. Jalinan aluminium tidak diberi nilai-pengkuburan. Kebanyakan kod tempatan memanggil kedalaman 18 hingga 24 inci.
S: Adakah Kabel Gentian Berperisai Memerlukan Pembumian?
A: Ya. Artikel NEC 770 memerlukan anda untuk mengikat perisai logam pada sistem elektrod pembumian bangunan di kedua-dua hujungnya.
S: Adakah Roden Kabel Gentian Berperisai{0}}Bukti?
J: Keluli beralun dengan berkesan ialah-tiub tertutup berterusan tidak memberi tikus di mana-mana untuk bermula. Jalinan aluminium tidak, kerana jurang antara pembalut heliks. Ia akan menghalang gigitan biasa tetapi tidak akan melawan haiwan yang bermotivasi. Untuk laluan dengan lalu lintas tikus yang diketahui, sentiasa gunakan keluli beralun.
S: Apakah Penyambung Berfungsi Dengan Kabel Gentian Berperisai?
J: Semua yang sama-LC, SC, ST, MPO/MTP. Armor tidak mengubah pilihan penyambung anda. Ia hanya menjadikan proses penamatan lebih terlibat kerana anda perlu menanggalkan kembali perisai sebelum anda boleh mendapatkan tiub penimbal gentian.
