AnPenyambung gentian FCialah penyambung gentian optik berulir bulat yang menskru ke penyesuai atau port peralatan dan bukannya menolak masuk seperti penyambung SC atau LC. Nama itu biasanya dibaca sebagaiPenyambung Ferrule, dan keseluruhan reka bentuk wujud untuk melakukan satu perkara dengan baik: pegang sambungan optik yang stabil dan boleh berulang yang kekal diletakkan apabila peralatan dikendalikan, dialihkan atau terdedah kepada getaran.
FC bukan lagi lalai untuk rangkaian-ketumpatan tinggi - baharu yang dimiliki olehPenyambung LC. Tetapi ia masih biasa pada instrumen ujian optik, di bahagian infrastruktur telekom dan penghantaran yang lebih lama, dan dalam sistem gentian penyelenggara laser, penderia dan polarisasi-(PM). Panduan ini merangkumi cara FC berfungsi, cara FC/PC, FC/UPC dan FC/APC berbeza, di mana FC masih dinyatakan hari ini dan cara memilih FC yang betulpenyambung, kord tampalan, kuncir atau penyesuai untuk projek.
Bagaimanakah Penyambung Fiber FC Berfungsi?
Penyambung FC menggunakan nat gandingan berulir untuk dikunci pada penyesuai atau port peranti. Apabila nat diketatkan, ferrule bermuatan spring-ditolak bersentuhan dengan ferrule mengawan, membariskan dua muka hujung gentian supaya cahaya boleh melepasi dengan kehilangan yang rendah. Dimensi antara muka ditakrifkan di peringkat antarabangsa dalamIEC 61754-13, yang menentukan keluarga penyambung FC sekitar ferrule 2.5 mm dan gandingan berbenang,{1}}spring.
Mekanisme Gandingan Berulir
Skru-pada gandingan ialah ciri tandatangan penyambung. Daripada mengklik pada tempatnya, anda memutarkan nat sehingga tempat duduk penyambung. Hasilnya adalah kestabilan mekanikal: sambungan menahan tarikan yang tidak disengajakan dan menahan penjajarannya di bawah getaran, yang betul-betul diperlukan oleh bangku ujian dan port instrumen.
Pertukaran-adalah kelajuan. Menarik dan menyahjadah setiap sambungan adalah lebih perlahan daripada tindakan tolak-tarik SC atau LC, jadi FC jarang sekali menjadi alat yang sesuai untuk panel tampalan padat yang kerap-ditambal semula. Ia mendapat tempat di mana sambungan ditetapkan sekali dan dijangka kekal boleh dipercayai.
Ferrule, Kunci dan Bahagian Yang Penting
Mengetahui bahagian utama menjadikan penentuan dan penyelesaian masalah lebih mudah:
- Ferrule- biasanya silinder seramik (zirkonia) 2.5 mm yang memegang dan memusatkan gentian pada muka hujung, saiz nominal yang sama seperti ferrule SC dan ST.
- Nat gandingan- kolar logam berputar yang berbenang pada penyesuai dan menggunakan daya sentuhan.
- Kunci penjajaran- kunci lelaki kecil pada badan penyambung yang menetapkan orientasi dan menghentikan ferrule daripada berputar melawan muka hujung mengawan.
- Badan penyambung dan but- perumah yang menyatukan segala-galanya, ditambah dengan-but pelepasan terikan yang melindungi gentian tempat ia keluar.
- Lengan penyesuai- di dalam penyesuai FC, lengan penjajaran berpecah menerima kedua-dua ferrule dan menyusunnya.
Penjajaran adalah penting kerana penyambung yang diduduki dengan baik atau bersilang-menaikkan kehilangan sisipan dan kehilangan kembali, dan memaksa atau memutar ferrule terhadap pasangannya boleh mencalarkanmuka hujung digilap. Kekunci adalah penting terutamanya pada penyambung bersudut (APC), di mana kedudukan putaran secara langsung mempengaruhi prestasi.

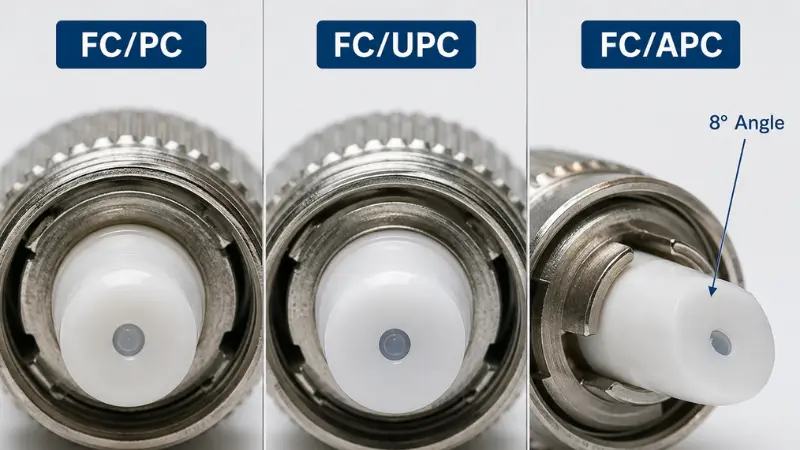

Jenis Penggilap Penyambung FC: PC, UPC dan APC
Penyambung FC didatangkan dengan pengilat muka-yang berbeza, dan pengilat - bukan badan penyambung - adalah yang terutamanya mendorong pantulan dan kehilangan sisipan. Jika anda mengingati satu perkara daripada bahagian ini, ingat tiga-akhiran huruf pada nombor bahagian. Untuk melihat lebih mendalam merentas semua keluarga penyambung, lihat panduan kami untukPengilat PC, UPC dan APC.
FC/PC (Hubungan Fizikal)
PC ialah pengilat kubah asal, di mana teras gentian bersentuhan di bawah tekanan spring ringan. Ia berfungsi, tetapi prestasi pantulannya menjejaki pengilat yang lebih baharu, jadi ia jarang dinyatakan dalam projek mod-tunggal baharu dan kini kebanyakannya muncul pada peralatan lama.
FC/UPC (Hubungan Ultra Fizikal)
UPC ialah versi PC yang lebih halus dan dikawal ketat. Ia memberikan kehilangan sisipan yang rendah dan kehilangan pulangan pepejal, dan ia adalah lalai praktikal untuk pautan mod tunggal, sambungan makmal dan antara muka peralatan yang memerlukan-pengilat kenalan fizikal yang lurus. Bahagian UPC biasanya ditandakan dengan but biru, walaupun pengekodan warna boleh berbeza mengikut pembuat.
FC/APC (Kontak Fizikal Bersudut)
APC mengilat muka hujung pada sudut - nilai piawai ialah 8 darjah - jadi cahaya yang dipantulkan dihalakan ke dalam pelapisan dan bukannya terus ke belakang ke arah sumber. Itu merendahkan pantulan belakang secara mendadak, itulah sebabnya APC dipilih untuk sistem yang sensitif kepada cahaya pantulan: CATV dan video analog, suapan PON dan FTTH, sumber laser dan ukuran ketepatan. Bahagian APC biasanya membawa but hijau.
Penyambung APC mesti hanya berpasangan dengan penyambung APC yang berkongsi kunci yang sama. Memaksa muka APC terhadap muka UPC atau PC menyebabkan kerugian yang tinggi dan boleh merosakkan kedua-dua muka hujung secara kekal.
PC lwn UPC lwn APC Sepintas lalu
| Poland | Muka hujung | Kerugian pulangan biasa | Warna biasa | Terbaik untuk |
|---|---|---|---|---|
| PC | Berkubah ringan | Lebih besar daripada atau sama dengan 40 dB | - | Peralatan warisan, pautan lama |
| UPC | Berkubah, pengilat yang lebih halus | Lebih besar daripada atau sama dengan 50 dB | Biru | Mod tunggal-am, makmal dan port peralatan |
| APC | Bersudut 8 darjah | Lebih besar daripada atau sama dengan 60 dB | hijau | CATV, PON/FTTH, laser, ujian ketepatan |
Angka kerugian-pulangan di atas menggambarkan tahap yang biasa disebut dalam piawaian prestasi antarabangsa sepertiIEC 61753dan dalam lembaran data pembekal; sentiasa mengesahkan gred yang tepat terhadap laporan ujian untuk bahagian yang anda pesan.
Cara Membezakan FC/APC dan FC/UPC
Dalam amalan, anda biasanya boleh mengenal pasti pengilat empat cara: warna but (hijau untuk APC, biru untuk UPC), sudut yang boleh dilihat pada hujung ferrule, akhiran pada spesifikasi atau label pesanan (FC/APC vs FC/UPC), dan penandaan pada port peralatan. Apabila ragu-ragu, semak label port terlebih dahulu dan bukannya menilai mengikut rupa - ia adalah satu-satunya cara termudah untuk mengelakkan ketidakpadanan APC/UPC.
Di manakah Penyambung Fiber FC Masih Digunakan Hari Ini?
Soalan yang adil untuk mana-mana penyambung yang mendahului LC ialah sama ada ia sudah usang. FC bukan - tetapi hanya menyempitkan ke tempat di mana kestabilannya sepadan dengan sambungan yang lebih perlahan.
Peralatan Ujian dan Pengukuran
FC ialah pemandangan biasa pada meter kuasa optik, sumber cahaya, OTDR dan penganalisis spektrum optik, serta pada kord ujian gred-rujukan. Gandingan berulir memegang sesentuh yang berterusan dan boleh berulang, yang memastikan ukuran konsisten merentas banyak kitaran sambungan/putus sambungan - satu kelebihan sebenar apabila port yang longgar boleh memesongkan bacaan.
Telekom dan Sistem Penghantaran
Beberapa peralatan telekom dan pengangkutan, terutamanya platform lama, dibina di sekitar pelabuhan FC dan masih menggunakannya. Binaan baharu condong ke arahPenyambung SCdalam rangkaian capaian dan LC pada peralatan, tetapi FC mungkin masih diperlukan untuk memadankan casis atau bingkai pengedaran sedia ada.
Laser, Penderia dan Gentian PM
Instrumen laser, penderia gentian, persediaan penyelidikan dan pemasangan gentian PM sering menggunakan FC kerana kestabilan mekanikal dan penjajaran boleh berulang yang tepat lebih penting daripada kelajuan sambungan. Dalam sistem ini walaupun sedikit pantulan belakang boleh menjejaskan kestabilan sumber atau merosakkan ukuran, jadi FC/APC adalah perkara biasa di sini.
Persekitaran Industri dan{0}}Getaran Tinggi
Oleh kerana gandingan berulir, FC boleh sesuai dengan sambungan yang terdedah kepada getaran atau pergerakan. Kesesuaian masih bergantung pada pemasangan penuh - pelepasan ketegangan, kualiti penyesuai dan pemasangan - bukan penyambung sahaja.
Penyambung FC lwn SC lwn LC lwn ST
FC adalah satu pilihan antara beberapa. Membandingkannya dengan penyambung arus perdana yang lain menjadikan keputusan lebih jelas.
| Penyambung | Mengunci | Ferrule | Penggunaan biasa | kekuatan | Had |
|---|---|---|---|---|---|
| FC | Skru berulir | 2.5 mm | Alat ujian, telekom, laser, gentian PM | Stabil, tahan-getaran | Lebih perlahan untuk menyambung |
| SC | Tolak{0}}tarik | 2.5 mm | FTTH, telekom, panel tampalan | Mudah digunakan, stok banyak | Lebih besar daripada LC |
| LC | Tolak-tarik selak | 1.25 mm | Pusat data, transceiver, ketumpatan tinggi | Padat, ketumpatan tinggi | Selak kecil lebih mudah dikendalikan |
| ST | Kunci twist bayonet-. | 2.5 mm | Mod berbilang warisan | Kunci pusing-yang mudah | Tidak biasa dalam binaan baharu |
Penyambung Mana Yang Harus Anda Pilih?
- Pilih FCapabila mendawai instrumen ujian, memadankan peralatan FC warisan, atau membina pautan laser/sensor/PM di mana penjajaran stabil mengatasi kelajuan.
- Pilih LCuntuk transceiver dankabel berketumpatan tinggi-, di mana ferrule 1.25 mmnya secara kasar menggandakan ketumpatan port.
- Pilih SCuntuk FTTH dan rangkaian capaian, di mana SC/APC digunakan secara meluas dan mudah untuk ditamatkan di lapangan.
- pilihSTterutamanya untuk memadankan loji multimod sedia ada; ia jarang dipilih untuk kerja baru.
Jika anda menimbang dua skru 2.5 mm-berbanding-pilihan tolak secara khusus, nota kami tentangperbezaan antara penyambung SC dan FCpergi lebih mendalam pada -perdagangan.
Matriks Pemilihan Penyambung FC
Untuk rujukan pantas, berikut ialah cara pilihan biasanya jatuh mengikut aplikasi:
| Permohonan | Pilihan biasa | kenapa |
|---|---|---|
| Instrumen ujian optik | FC/UPC atau FC/APC | Padankan port dan keperluan pantulannya |
| CATV / pautan optik analog | FC/APC | Pantulan belakang rendah melindungi kualiti isyarat |
| Sumber laser / gentian PM | FC/APC | Sensitiviti pantulan dan penjajaran yang stabil |
| Pelabuhan telekom warisan | Padankan jenis FC sedia ada | Keserasian dengan peralatan yang dipasang |
| Pusat data-ketumpatan tinggi | Biasanya LC | FC lebih besar dan lebih lambat untuk ditampal |
| FTTH / rangkaian capaian | Biasanya SC/APC | Penggunaan medan standard |
Kelebihan dan Had Penyambung FC
Ringkasan jujur: FC berdagang kemudahan untuk kestabilan. Itu adalah tawaran yang baik di beberapa tempat dan yang miskin di tempat lain.
Di mana FC kuat.Gandingan berulir menahan pemutusan sambungan dan getaran yang tidak disengajakan, reka bentuk ferrule-dan-kekunci menyokong penjajaran boleh diulang, dan penyambung tersedia dalam kedua-dua UPC dan APC untuk disesuaikan dengan pulangan yang berbeza-keperluan kehilangan - itulah sebabnya ia berterusan dalam aplikasi ujian, laser dan PM.
Di mana FC gagal.Ia lebih perlahan untuk disambungkan dan diputuskan daripada SC atau LC, ia secara fizikal lebih besar daripada LC dan oleh itu tidak sesuai untuk panel berketumpatan tinggi-dan ia memerlukan lebih berhati-hati semasa mengawan: kunci mesti berbaris, dan ferrule tidak boleh dipaksa atau diputar pada pasangannya.
Bila Tidak Menggunakan FC
Langkau FC apabila ketumpatan port atau kelajuan tampalan menjadi keutamaan (mencapai LC), apabila menggunakan FTTH standard atau rangkaian capaian (SC/APC biasanya menjadi kebiasaan), atau apabila tiada apa-apa pada pautan sebenarnya memerlukan kestabilan berulir FC. Memilih FC "untuk selamat" pada panel padat biasanya hanya menambah kos dan melambatkan pemasangan.
FC Patch Cord lwn FC Pigtail lwn FC Adapter
Ketiga-tiga produk FC ini menyelesaikan masalah yang berbeza, dan mencampurkannya ialah ralat pesanan biasa:
- Kord tampalan FCselesai pada kedua-dua hujung dan menyambung dua port terus - sebagai contoh, instrumen ke panel tampalan. Jaket biasanya 2.0 mm atau 3.0 mm.
- kuncir FCmempunyai penyambung pada satu hujung dan gentian kosong pada satu lagi, yang dimaksudkan untuk gabungan-disambung ke dalam kabel atau dulang. Mereka biasanya menggunakan gentian penimbal-ketat 0.9 mm.
- Penyesuai FC(ganding) ialah sekat betina yang menyambungkan dua penyambung FC melalui lengan penjajaran; ia dipasang pada panel, kotak, dan penutup.
Bagaimana untuk Memilih Penyambung Fiber FC yang Betul?
Sebelum memesan penyambung FC, kord tampalan, kuncir atau penyesuai, sahkan lima perkara ini.
1. UPC atau APC
Gunakan FC/UPC untuk pautan mod tunggal- umum yang kehilangan sisipan rendah sudah memadai. Gunakan FC/APC di mana pantulan belakang penting - laser, analog/CATV, PON dan ukuran ketepatan. Jangan sekali-kali mencampurkan APC dengan UPC atau PC.
2. Jenis Gentian
Sahkan sama ada pautan itumod tunggal-atau mod berbilang. FC mod-tunggal ialah norma dalam telekom, ujian dan optik-jarak jauh; multimode FC wujud tetapi jauh lebih jarang berlaku dalam kerja baharu.
3. Diameter Kabel
Padankan but dan penyambung dengan kabel: gentian penimbal-ketat 0.9 mm untuk kebanyakan kuncir dan jaket 2.0 mm atau 3.0 mm untuk kord tampalan, bergantung pada penghalaan dan ketahanan.
4. Penyesuai dan Keserasian Kunci
Penyesuai mesti sepadan dengan pengilat dan kunci. Penyesuai FC datang dalam kekunci sempit (sering ditandakan NK / 2.0 mm) dan kekunci lebar (WK / 2.14 mm), dengan kekunci sempit lebih biasa hari ini. Untuk FC/APC, penjajaran kunci adalah penting kerana kedudukan sudut menetapkan prestasi - kunci yang tidak sepadan boleh menghalang tempat duduk yang betul atau meningkatkan kerugian.
5. Keperluan Prestasi
Jangan berhenti pada nama penyambung. Sahkan nombor yang menentukan sama ada pautan berfungsi:
- Kehilangan sisipan (IL)- cahaya hilang melalui pasangan yang dikawinkan; lebih rendah adalah lebih baik. Minta nilai biasa dan maksimum.
- Kerugian pulangan (RL)- cahaya dipantulkan kembali ke arah sumber; dB yang lebih tinggi adalah lebih baik, dan ia adalah sebab utama untuk memilih APC.
- Panjang gelombang operasi- sahkan pemasangan dinilai untuk tetingkap anda (contohnya 1310/1550 nm pada mod-tunggal).
- Jaket, ketahanan, dan persekitaran- rating jaket (seperti LSZH),{1}}ketahanan kitaran palam dan sebarang keperluan luar atau industri.
Untuk pesanan B2B, anda juga patut mengesahkan pembekal boleh menyediakan laporan ujian, panjang tersuai, pelabelan dan pembungkusan.
Kesilapan Biasa yang Perlu Dielakkan?
- Mencampurkan APC dan UPC:Geometri muka-yang berbeza bermakna gandingannya menyebabkan kehilangan yang tinggi dan boleh merosakkan pengilat. Dalam perolehan, kebanyakan ralat FC berpunca daripada menggilap ketidakpadanan, kabel-ketidakpadanan diameter atau menganggap setiap penyesuai FC boleh ditukar ganti.
- Mengabaikan kebersihan:Debu, minyak dan calar menyebabkan kehilangan dan merosakkan kebolehulangan ujian. Periksa danbersihkan muka hujungsebelum setiap pasangan, terutamanya pada instrumen.
- Menggunakan FC di mana LC atau SC lebih sesuai:Panel berketumpatan tinggi-biasanya mahukan LC; FTTH biasanya mahukan SC/APC. Simpan FC untuk kestabilan berulir atau keserasian peralatan.
- Melupakan port di kedua-dua hujung:Penyambung perlu sepadan dengan peranti, penyesuai, panel atau instrumen. Sebelum memesan kord tampalan FC, periksa kedua-dua hujung pautan - dan baca label port daripada meneka mengikut rupa.
Senarai Semak Pembelian Penyambung Fiber FC
Sahkan ini sebelum membuat pesanan:
- Konfigurasi penyambung: FC ke FC, atau hibrid seperti FC ke LC atau FC ke SC
- Poland: UPC atau APC
- Gentian: mod-tunggal atau berbilang mod
- Panjang kabel
- Diameter kabel: 0.9 mm, 2.0 mm, atau 3.0 mm
- Bahan jaket dan penarafan
- Simplex atau dupleksstruktur
- Jenis penyesuai, kunci dan gaya pelekap
- Kehilangan sisipan dan sasaran kerugian pulangan
- Laporan ujian, pelabelan, dan keperluan pembungkusan
Nota Perolehan untuk Pembeli B2B
Untuk pesanan projek, lalai katalog selalunya tidak mencukupi. Panjang kabel, bahan jaket, warna but, pengilat, format label dan pembungkusan semuanya mempengaruhi kelancaran bahagian dipasang pada skala - dan masalah FC yang paling boleh dielakkan di tapak surih kembali kepada ketidakpadanan pengilat, diameter kabel yang salah atau kunci penyesuai yang tidak dinyatakan. Kunci butiran tersebut pada pesanan pembelian dan minta setiap-laporan ujian kumpulan tentang apa-apa jua peralatan ujian atau pantulan-pautan sensitif.
Soalan Lazim
S: Apakah maksud FC dalam penyambung gentian?
J: Ia biasanya dibaca sebagai Penyambung Ferrule - penyambung gentian optik berbadan-bulat dengan gandingan berulir dan, pada bahagian standard, ferrule 2.5 mm.
S: Bagaimanakah saya tahu sama ada peralatan saya memerlukan FC/UPC atau FC/APC?
J: Semak label port dan kord tampalan sedia ada. But hijau dan akhiran "APC" bermaksud bersudut; but biru dan "UPC" bermaksud hubungan lurus. Jika sistem melibatkan laser, analog/CATV, atau PON, kemungkinan besar ia adalah APC. Apabila tidak pasti, padankan apa yang telah dipasang dan bukannya andaian.
S: Bolehkah FC/APC menyambung ke FC/UPC?
J: Tidak. Geometri muka-hujungnya berbeza, jadi mengawankannya menyebabkan kehilangan sisipan yang tinggi dan boleh merosakkan kedua-dua muka. APC hanya berkawan dengan APC.
S: Adakah penyambung FC mod tunggal-atau berbilang mod?
J: Ia boleh sama ada, tetapi FC selalunya ialah mod tunggal-, digunakan pada pautan optik ujian, telekom, laser dan ketepatan. Multimode FC wujud tetapi jarang berlaku dalam pemasangan baharu.
S: Adakah FC lebih baik daripada LC?
J: Kedua-duanya tidak lebih baik secara universal. Gandingan berulir FC sesuai dengan gear ujian dan sambungan{1}}getaran; Ferrule 1.25 mm padat LC sesuai dengan transceiver dan panel-ketumpatan tinggi. Padankan penyambung ke port dan persekitaran.
S: Apakah yang perlu saya semak sebelum memesan kord tampalan FC-ke-LC?
J: Sahkan pengilat pada setiap hujung (dan jangan silangkan APC dengan UPC), jenis gentian, simpleks lawan dupleks, diameter dan jaket kabel, panjang dan sasaran IL/RL - kemudian sahkan kedua-dua port peralatan benar-benar menggunakan jenis penyambung dan pengilat tersebut.
Kesimpulan
Penyambung gentian FC ialah penyambung berulir yang dibina untuk sambungan optik yang stabil dan boleh berulang, yang memastikan ia relevan pada instrumen ujian, dalam sistem laser dan penderia, dan di mana-mana sahaja peralatan sedia ada direka bentuk di sekitar port FC - walaupun LC dan SC menguasai rangkaian-ketumpatan tinggi dan akses baharu. Pilih FC apabila port, sasaran prestasi atau persekitaran memerlukannya secara khusus; capai LC untuk ketumpatan dan SC/APC untuk FTTH.
Sebelum anda memesan, jalankan semakan pantas yang menghalang kebanyakan masalah: sahkan kedua-dua port peralatan, pengilat (UPC atau APC), jenis gentian, diameter kabel dan kunci penyesuai, dan minta laporan ujian tentang apa-apa instrumen suapan atau pantulan-pautan sensitif. Mendapatkan mereka yang betul di hadapan ialah perkara yang menyebabkan kehilangan sisipan, kerugian pulangan dan kos kerja semula berkurangan.
