Perbezaan Panel ODF Vs Patch Dalam Rangkaian Gentian Optik

Kerangka Pengedaran Optik (ODF) dan panel tampalan gentian optik kedua-dua penyesuai rumah, menyusun kabel dan dipasang di dalam rak 19 inci. Dari luar, mereka kelihatan boleh ditukar ganti. Mereka tidak. Setiap satu mengendalikan tahap sambungan gentian yang berbeza sama sekali, dan memasang peranti yang salah pada titik yang salah dalam topologi anda biasanya bermakna merobeknya kemudian.

Apakah Sebenarnya Bingkai Pengedaran Optik (ODF)?

ODF ialah tempat kabel gentian optik loji luar (OSP) memasuki kemudahan dan disusun untuk pengedaran dalaman. Apabila kabel batang berperisai gentian 288-didatangkan dari jalan, ia tidak dipalamkan terus ke suis. Ia memasuki ODF, di mana juruteknik menanggalkan jaket luar, memisahkan helai gentian individu, dan menggabungkan setiap satu padakuncir gentian optikyang menyediakan titik akhir bersambung (biasanya SC, LC atau FC) untuk-penyambungan silang ke kabel pengedaran dalaman. Dalam kebanyakan penggunaan FTTH, ODF juga menempatkan modul pembahagi PLC yang membahagikan gentian penyuap tunggal kepada berbilang cawangan pelanggan sebelum cawangan tersebut meninggalkan bingkai.

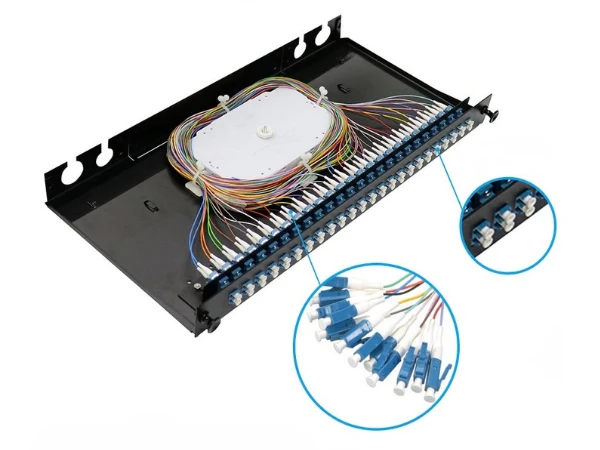

Semua kerja penyambungan itu memerlukan persekitaran yang dilindungi. Kepungan ODF melindungi sambungan gabungan yang halus daripada habuk, lembapan, getaran dan sentuhan tidak sengaja, manakala dulang sambung-gelongsor keluar memastikan setiap titik sambatan boleh diakses untuk ujian OTDR tanpa mengganggu gentian bersebelahan. Panduan pengurusan kabel bersepadu menguatkuasakan jejari selekoh minimum pada setiap helai, yang lebih penting daripada kebanyakan orang sedar apabila beratus-ratus gentian berkongsi satu bingkai. ODF bertingkat-boleh memuatkan 576, 864 atau lebih 1,000 sambungan melalui konfigurasi dulang modular-sebab anda akan menemuinya di pejabat pusat pembawa dan kemudahan pintu masuk kampus di mana berpuluh-puluh kabel batang bercantum.

Apakah ODF dan IDF?

ODF (Optical Distribution Frame) ialah peranti pengurusan gentian optik yang digunakan untuk menamatkan, menyambung dan melindungi kabel gentian optik dalam persekitaran telekom dan pusat data. IDF (Kerangka Pengedaran Pertengahan) ialah titik pengedaran rangkaian sekunder yang memanjangkan ketersambungan daripada Kerangka Pengedaran Utama (MDF) ke tingkat atau zon individu dalam bangunan. ODF menguruskan isyarat gentian optik, manakala IDF mengedarkan sambungan rangkaian kepada pengguna akhir.

Apakah yang dilakukan oleh Panel Tampalan Gentian Optik?

Panel tampalan gentian optik ialah kepungan-rak yang membentangkan deretan penyesuai (dupleks LC, SC simplex, MTP/MPO) pada plat menghadap-depan. Di belakang plat,-kabel batang yang telah ditamatkan atau gentian pengedaran kuncir bersambung ke belakang setiap penyesuai. Seorang juruteknik dengan 3 meterkord tampal gentian optikpalam ke bahagian hadapan dan melengkapkan litar kepada peralatan aktif-suis, pelayan, penukar media.

Tiada splicer fusion, tiada dulang splice. Palamkan kord tampalan untuk membawa pelayan baharu dalam talian, cabut palamnya untuk dinyahtauliah. Pergerakan, tambah dan perubahan (MAC) berlaku dalam beberapa saat. Panel berketumpatan tinggi{3}}moden membungkus 24 port dupleks LC (48 gentian) ke dalam unit rak tunggal, dengan reka bentuk kaset MTP menolaknya kepada 96 atau 144 gentian seunit. Di pusat data di mana setiap unit rak mewakili kos hartanah, ketumpatan itu mendorong kebanyakan keputusan pembelian.

Perbezaan Utama Antara ODF dan Panel Patch

ODF ialah tempat kabel loji luar mentah ditamatkan secara kekal melalui penyambungan gabungan-sendi yang mungkin tidak disentuh selama sedekad. Panel tampalan sepenuhnya berasaskan penyambung-: setiap sambungan direka bentuk untuk dibuat dan dipecahkan dengan tangan, sekerap yang dikehendaki oleh rangkaian. Perbezaan antarakuncir gentian dan kord tampalancerminkan pembahagian kekal-berbanding{1}}yang sama ini pada peringkat komponen.

Lokasi, pembinaan dan kapasiti semuanya mengikuti dari satu fakta itu. ODF duduk di kemudahan pintu masuk kabel, bingkai pengedaran utama dan-bilik saya-dibina dengan-kepungan keluli tolok berat, pelepasan terikan bersepadu dan ruang laluan yang luas kerana mereka mengendalikan batang luar berperisai. Panel tampalan tinggal di dalam rak peralatan bersebelahan suis dan penghala, pemetik api dan gelongsor-rel-dilekapkan, kerana tugasnya ialah pengurusan kord tampalan yang bersih dalam persekitaran dalaman terkawal. Dan sementara pemasangan ODF mungkin menguruskan beribu-ribu helai gentian merentas berbilang bingkai, panel tampalan mengoptimumkan port-setiap-rak-ketumpatan unit-jumlah gentian yang lebih sedikit, dibungkus cukup padat untuk menyediakan kabinet peralatan penuh tanpa membazir ruang menegak.

Tempat Masing-masing Sesuai dalam Penggunaan Sebenar

Dalam rangkaian FTTH atau FTTP biasa, pembawa-gred ODF terletak di pejabat pusat atau kabinet medan. Ia menerima kabel penyuap dari tulang belakang, menyambungkannya ke dalam gentian pengedaran, dan sering menjadi rumahPembahagi gentian optik PLCyang membahagikan satu gentian hulu kepada 16 atau 32 cawangan pelanggan. Dari situ, kabel pengedaran mengalir ke terminal-jalan dan premis pelanggan.

Pusat data berfungsi sebaliknya. Gentian batang dari tulang belakang kampus ditamatkan di ODF di ruang masuk gentian utama, tetapi tindakan-ke-hari berlaku pada peringkat baris, di mana panel tampalan berketumpatan tinggi-memberi pentadbir sambungan port yang mereka palamkan dan cabut palam apabila beban kerja beralih. Pejabat cawangan atau satu-penyesuaian lantai-memudahkan lagi perkara: jika pembekal perkhidmatan menghantar gentian-pratama, panel tampalan-dinding padat mengendalikan keseluruhan tapak tanpa sebarang penyambungan sama sekali.

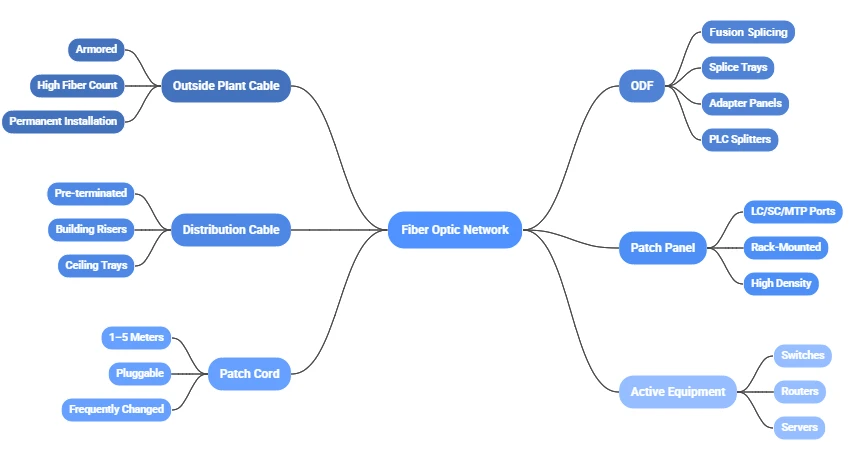

Rangkaian reka bentuk yang paling baik-menggunakan kedua-duanya seiring. ODF mengendalikan penamatan kabel batang dan-sambungan silang-panjang; panel tampalan menyediakan sambungan-meter terakhir yang fleksibel kepada port peralatan. Pendekatan berlapis ini mengasingkan persekitaran splice sensitif daripada tampalan setiap hari, mengurangkan risiko kerosakan gentian secara tidak sengaja. Ini juga bermakna apabila pengembangan rangkaian tiba-suis baharu, baris pelayan baharu-satu-satunya perkakasan yang perlu ditukar ialah pada peringkat panel tampalan, bukan di dalam ODF.

Mengapa Kualiti Penyambung Membentuk Keseluruhan Sistem

ODF dan panel tampalan mendapat kebanyakan perhatian dalam perancangan perbincangan, tetapi penyambung melakukan kerja optik sebenar. Port penyesuai, penamatan pigtail, permukaan mengawan kord tampalan-semuanya menambah kehilangan sisipan dan kehilangan itu terkumpul. Dalam ODF 144 gentian yang menyediakan pembahagian FTTH yang padat, perbezaan 0.1 dB bagi setiap penyambung disusun dengan cepat merentas ratusan pasangan yang dipadankan.

Kebanyakan jurang prestasi antara penyambung yang baik dan yang buruk tinggal dalam ferrule. Ketepatan-seramik zirkonia yang digilap memastikan teras gentian sejajar dalam toleransi sub-mikron; muka akhir yang kurang siap menjana pancang kerugian pulangan yang merendahkan -isyarat kelajuan tinggi-terutamanya pada 100G-dan-pautan koheren di atas di mana setiap persepuluh dB dikira. Di dalam ODF, kualiti penyambung lebih penting daripada pada panel tampalan, kerana kuncir yang telah dicantum-disambung dan diletakkan dalam penyesuainya bertujuan untuk kekal sepanjang hayat loji kabel. A terukpenyambung gentian optiktertanam di dalam dulang sambatan bukanlah sesuatu yang anda tukar pada petang Selasa.

Faktor bentuk juga memainkan peranan dalam ketumpatan.Penyambung LC dengan ferrule 1.25 mm merekamenyampaikan kira-kira dua kali ganda kiraan port bagi setiap unit rak berbanding faktor bentuk 2.5 mm SC, itulah sebabnya LC mendominasi panel tampalan pusat data moden dan semakin muncul dalam bahagian penyesuai ODF. SC dan FC masih berpegang teguh dalam loji telekom warisan di mana keserasian ke belakang mengatasi keuntungan kepadatan.

Memadankan Peralatan yang Tepat dengan Skala Rangkaian Anda

Pautan 12-pejabat cawangan gentian dan 1,500-penghulu pembawa gentian hampir tiada persamaan dari perspektif perkakasan dan penentuan yang berlebihan membazirkan wang sama pastinya seperti yang kurang menentukan menyebabkan gangguan.

Di hujung yang lebih ringan-kurang daripada 48 gentian-lekap di dinding-atau rak 1U-panel tampalan lekap mengendalikan kerja itu sendiri. Pejabat SOHO yang menyambung ke GPON ONT, sebagai contoh, mungkin hanya memerlukan panel penamat gentian 4- atau 8{11}}port berhampiran titik masuk bangunan. Kabel tiba sebelum ditamatkan, jadi tiada apa yang perlu disambungkan dan tiada sebab untuk melabur dalam infrastruktur peringkat ODF.

Sebaik sahaja kiraan gentian melintasi julat 48-hingga-288, panel tampalan tunggal tidak akan memotongnya. Kampus perusahaan berbilang tingkat-atau nod ISP serantau pada skala ini mendapat manfaat daripada memasangkan ODF khusus di kemudahan pintu masuk utama dengan panel tampalan lekap pada rak dalam setiap almari IDF. ODF menyediakan lapisan sambung silang yang bersih untuk sambungan batang, manakala panel hiliran membenarkan kakitangan IT tempatan mengalihkan semula sambungan tanpa membuka dulang sambatan. Memilih yang betuljenis penyambung gentian optikpada setiap peringkat-APC menggilap untuk-suapan pembahagi jarak jauh, UPC untuk -pautan data capaian-mencegah isu pantulan daripada melata antara lapisan. Ini juga merupakan skala di mana pelabelan dan dokumentasi mula membuahkan hasil; tanpa peta port yang jelas yang memautkan kedudukan sambungan ODF ke port panel tampalan hiliran, penyelesaian masalah satu pautan yang gagal boleh memakan masa sepanjang petang.

Di luar beberapa ratus gentian, ODF menjadi infrastruktur bangunan kekal. Pusat data berskala besar dan pejabat pusat telekom pada skala ini memerlukan sistem berdiri lantai-modular dengan dulang sambatan boleh tindanan, saluran penghalaan bersepadu dan panel penyesuai akses-depan yang membenarkan-penyelenggaraan lorong panas tanpa mengganggu sambungan bersebelahan. Perkakasan yang dipasang di sini dijangka bertahan 15 hingga 20 tahun. Gred-tinggikuncir mod tunggaldan penyesuai yang diuji-kilang pada peringkat ODF lebih mahal, tetapi ia menghapuskan aliran tetap panggilan penyelesaian masalah medan yang dijana oleh komponen murah dari semasa ke semasa.

Pengurusan Kabel: Faktor Diabaikan Yang Memanjangkan Hayat Perkakasan

Cara gentian disalurkan melalui ODF atau panel tampalan mempengaruhi prestasi sama seperti perkakasan itu sendiri. Pelanggaran jejari bengkok, kord tampalan berselirat dan storan kendur yang sempit semuanya menyebabkan kehilangan yang muncul dalam jejak OTDR tetapi jarang dipersalahkan atas sebab yang betul.

Gentian mod tunggal (standard G.652) mempunyai jejari lentur minimum sekitar 15 mm, dan melanggarnya menyebabkan kehilangan lentur makro yang secara senyap menguras belanjawan pautan anda. Di dalam ODF, zon risiko-tertinggi ialah titik keluar kuncir di mana gentian bergelung daripada dulang sambung ke panel penyesuai dan kawasan penyimpanan kendur tempat gentian berlebihan bergelung. Saluran penghalaan melengkung dan pemegang kili gaya -mandrel dalam ODF yang direkayasa telaga-menjaga setiap helai di atas jejari minimum-walaupun apabila juruteknik menggelongsor dulang keluar untuk penyelenggaraan dan menolaknya masuk semula.

Pada panel tampalan, masalah beralih daripada selekoh dalaman kepada pengurusan kord luaran. Panel LC 48-port dalam pusat data yang sibuk mengumpul berpuluh-puluh kord yang melata dari muka hadapannya, dan tanpa pengurus kabel mendatar dan menegak, kord tersebut kusut, menyeret pada badan penyambung dan memuatkan spring ferrule dengan daya sisi yang berterusan. Tekanan mekanikal itu mempercepatkan-kehausan muka dan secara beransur-ansur meningkatkan kehilangan sisipan-masalah yang diikat oleh Velcro, gelung servis yang betul dan pelabelan yang konsisten boleh menghalang sepenuhnya jika disiplin itu ada sejak hari pertama.

Susun atur ODF juga mempengaruhi kekerapan penyambung terganggu di hiliran. Apabila gentian batang mempunyai laluan penghalaan kendur servis dan bersih yang mencukupi, ujian OTDR dan sambungan penyelenggaraan berlaku tanpa menarik atau memusing sebarang gentian. Setiap kali penyambung tertekan, dicabut dan-dipasang semula, muka hujungnya mendapat pencemaran dan calar-mikro. Mereka bentuk untuk-akses daya rendah dari mula bermakna lebih sedikit sentuhan penyelenggaraan-dan lebih sedikit sentuhan penyelenggaraan bermakna hayat penyambung lebih lama.

Menyatukan Semuanya

ODF atau panel tampalan bukan satu sama ada/atau keputusan untuk kebanyakan rangkaian-iaitu persoalan tentang peranti yang mana pergi ke mana. ODF menamatkan kabel batang dan menyediakan-sambungan silang-jangka panjang. Panel tampalan memberikan juruteknik lapisan tampalan yang fleksibel berhampiran dengan peralatan. Mendapatkan topologi yang betul adalah langkah pertama.

Langkah kedua ialah segala-galanya di sekelilingnya: kualiti ferrule dan gred pengilat dipadankan dengan setiap lapisan, saiz kepungan berdasarkan kiraan gentian sebenar dan bukannya tekaan, dan penghalaan kabel yang melindungi penyambung daripada tekanan mekanikal yang tidak perlu. Tiada satu pun daripada itu adalah kerja yang glamor, tetapi ini adalah perbezaan antara kilang gentian yang beroperasi dengan bersih selama 15 tahun dan yang menjana panggilan perkhidmatan setiap suku tahun.
