Memilih panel tampalan gentian optik - yang sering dipanggil ODF atau bingkai pengedaran optik - jarang sekali hanya soal memadankan kiraan gentian dengan garisan pada petikan. Dalam bilik telekomunikasi sebenar, rangkaian capaian FTTH, LAN perusahaan atau pusat data, panel juga perlu membetulkan kabel masuk, melindungi sambungan, memegang penyesuai, kord tampalan laluan, membawa label yang jelas dan meninggalkan ruang untuk berkembang. Silapkan butiran tersebut dan-panel yang kelihatan murah membebankan anda masa semasa pemasangan, dan sekali lagi pada setiap peningkatan pada masa hadapan.
Panduan ini ditulis dari perspektif memilih dan membekalkan komponen pasif gentian optik untuk projek FTTH, telekom dan pusat data. Ia meneliti keputusan yang sebenarnya penting di tapak - kapasiti, pemasangan, penyesuai, penyambungan dan pengurusan kabel - dan berakhir dengan matriks pemilihan, senarai semak RFQ dan senarai semak pemeriksaan yang boleh anda gunakan semula pada pembelian anda yang seterusnya.
Apakah Itu Panel Tampalan Gentian Optik / ODF?
Panel tampalan gentian optik ialah unit pengurusan gentian yang digunakan untuk menamatkan, menyusun, menyambung, menyambung dan melindungi gentian optik. Anda akan menemuinya di bilik telekomunikasi, pusat data, rangkaian capaian FTTH, rangkaian perusahaan dan kabinet komunikasi.
Dalam bahasa projek-ke-hari, "panel tampal gentian optik," "panel tampal gentian optik," "ODF" dan "bingkai pengedaran optik" sering digunakan secara bergantian. Reka bentuk mekanikal berbeza-beza, tetapi tugasnya adalah sama: untuk membuat sambungan gentian lebih mudah untuk diurus, diuji, diselenggara dan dikembangkan. Jika anda mahukan pecahan yang lebih lengkap di mana terma bercapah, perbandingan iniODF berbanding panel tampalandalam sistem gentian optik adalah tempat yang baik untuk bermula.

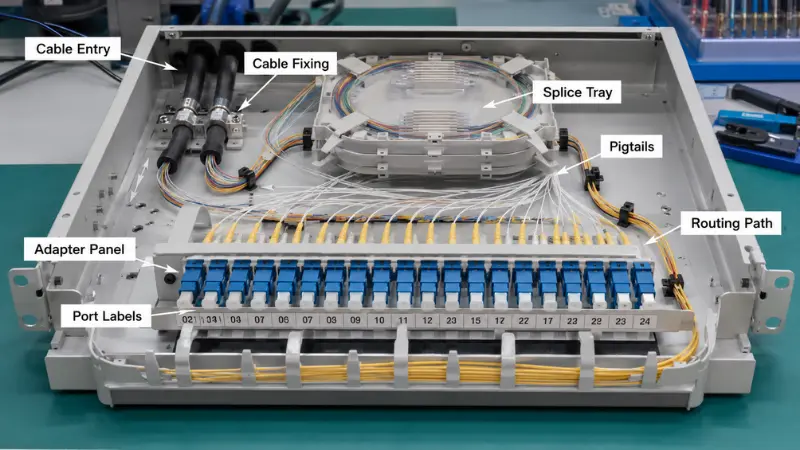

Panel tampalan gentian biasa menggabungkan beberapa elemen:
- -Panel penyesuai yang memegang pengganding SC, LC, FC atau MPO
- -Talang sambung yang melindungi sambatan gabungan dan menyimpan gentian berlebihan
- -Kuncir gentian bercantum pada kabel masuk
- -Titik penetapan kabel dan port masuk untuk melegakan ketegangan
- -Laluan penghalaan dalaman yang mengekalkan jejari selekoh
- -Kawasan pengurusan kord tampalan di bahagian hadapan
- -Label atau pengenalan port
-
Mengapa Memilih Panel Tampalan Fiber yang Betul Penting?
Panel tampalan biasanya merupakan sebahagian kecil daripada jumlah belanjawan rangkaian, namun ia mempunyai kesan yang luar biasa pada kualiti pemasangan dan tahun penyelenggaraan selepas itu. Panel yang sesuai dengan tapak membolehkan pemasang menghalakan gentian dengan bersih, melindungi titik sambatan, mengawal tegasan lentur dan mencari sebarang port dengan cepat. Pilihan yang kurang baik menghasilkan laluan yang sesak, penyelenggaraan yang janggal, kapasiti terkandas dan medan tampalan yang tidak kemas.
Sebelum anda membuat komitmen kepada model, ia harus menjawab tiga soalan tumpul: bolehkah ia membawa kiraan gentian yang anda perlukan sekarang, bolehkah juruteknik memasang dan menyelenggaranya tanpa bergelut, dan bolehkah ia berkembang dengan rangkaian dan bukannya dicabut dan diganti? Jika mana-mana jawapan tidak, harga pelekat yang lebih rendah jarang menebusnya.
Faktor Utama yang Perlu Dipertimbangkan Apabila Memilih Panel Tampalan Gentian Optik

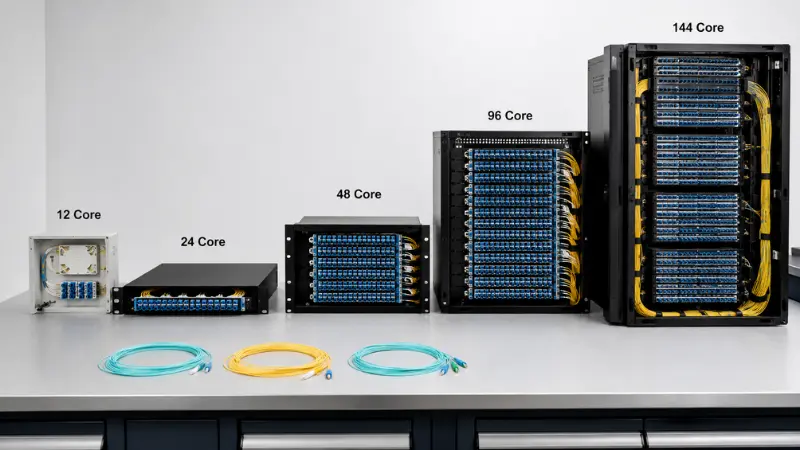

Kiraan Gentian dan Kapasiti Pelabuhan
Kiraan gentian ialah nombor pertama yang kebanyakan pembeli semak. Konfigurasi ODF biasa menjalankan 12, 24, 48, 72, 96 dan 144 teras. Titik pengedaran FTTH kecil mungkin baik dengan kotak pelekap dinding 12- atau 24 teras; bilik telekom atau teras perusahaan sering mendarat pada panel rak 24 atau 48 teras; dan pusat data berketumpatan tinggi atau titik tulang belakang menolak ke arah 96 atau 144 teras.
Kesilapannya ialah saiz panel kepada kiraan gentian hari ini dengan tepat. Peraturan praktikal yang boleh dilaksanakan ialahgentian semasa + kapasiti ganti + ruang rak: ambil gentian yang anda tamatkan sekarang, tambah ruang kepala untuk pautan yang anda boleh jangkakan dengan munasabah, kemudian semak ketinggian rak anda sebenarnya. Jika projek menyalakan 24 gentian tetapi tapak berkemungkinan meningkat dua kali ganda, panel 48 teras biasanya kos jauh lebih rendah daripada kerja menukar unit kemudian.
Sebagai titik permulaan:
- Titik akses kecil - 12 kepada 24 teras
- Bilik telekom standard - 24 hingga 48 teras
- Titik pengedaran yang lebih besar - 72 kepada 96 teras
- Teras-tulang belakang berketumpatan tinggi atau pusat data - 96 dan ke atas

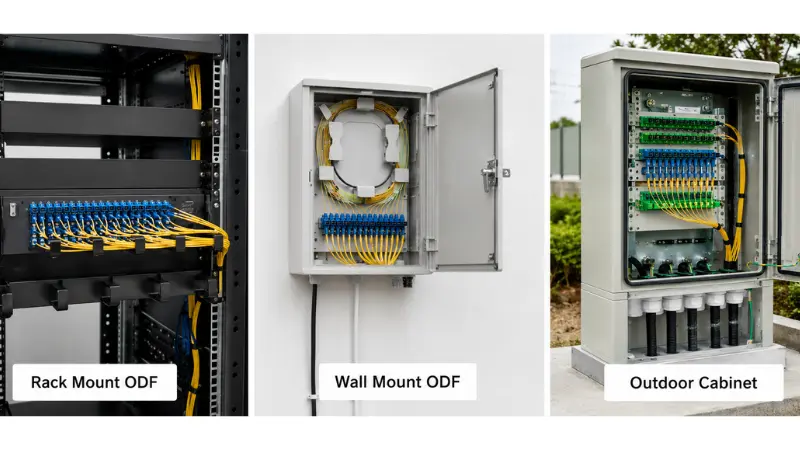

Pemasangan Rak, Pemasangan Dinding atau Pemasangan Luaran
Persekitaran pemasangan, lebih daripada segala-galanya, menentukan bentuk panel. Panel tampal gentian pelekap rak 19-inci jatuh dengan kemas ke dalam rak standard bersama suis, OLT dan gear penghantaran, itulah sebabnya ia mendominasi bilik telekom dan pusat data. ODF pelekap di dinding sesuai dengan tapak yang tidak mempunyai rak sama sekali - pusat akses FTTH, rangkaian bangunan kecil, titik pengedaran koridor dan pejabat cawangan. Kabinet pengedaran gentian luar adalah untuk kabinet jalanan dan kedudukan separa luar, di mana pengedap, kekuatan mekanikal dan kemasukan kabel lebih penting daripada kekompakan atau kemas kotak itu.
Sematkan lokasi sebelum anda memilih: dalam rak 19-inci, pada dinding, dalam kabinet telekomunikasi, dalam pusat akses luar atau dalam barisan pusat data-ketumpatan tinggi. Jika panel berada di luar rumah, anggap perlindungan kemasukan sebagai satu keperluan yang sukar dan bukannya -yang bagus untuk-meminta - mencari penarafan IP yang dinyatakan, perumah kalis UV dan kelenjar tertutup yang betul, dan mengesahkannya dengan carakabel dalaman dan luaran anda dipasang.

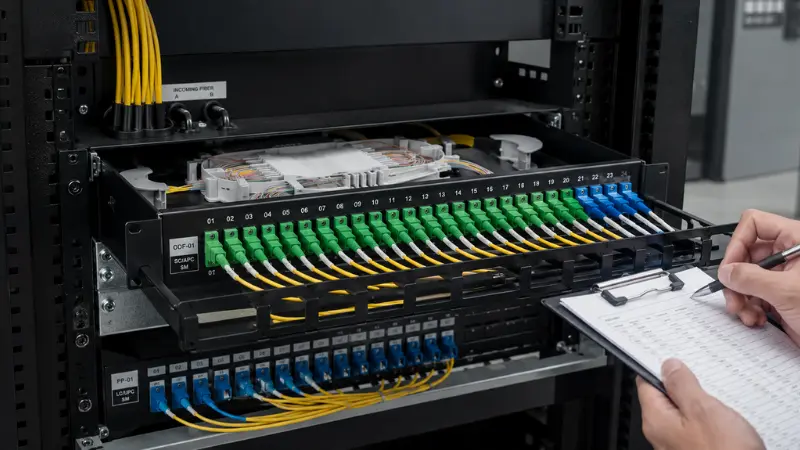

1U, 2U atau Lebih Tinggi: Memilih Ketinggian Rak
Untuk panel rak, ketinggian adalah keputusannya sendiri dan bukan hanya fungsi kiraan gentian. Panel tampalan gentian optik 1U menjimatkan ruang rak paling banyak dan merupakan lalai untuk baris pusat data, tetapi 1U yang sama yang selesa memegang 24 port dupleks LC boleh terasa sempit apabila anda cuba menambah dulang sambatan dan kord tampalan laluan di bahagian hadapan. Melangkah ke 2U membeli ruang kerja anda: dulang yang lebih dalam, gegelung gentian kendur yang lebih mudah dan medan tampalan hadapan yang tidak melawan anda semasa bergerak, menambah dan menukar.
Cara mudah untuk membuat keputusan: pilih 1U apabila ketumpatan menjadi keutamaan dan panel kebanyakannya adalah tampalan pra-ditamatkan; pilih 2U atau lebih tinggi apabila panel yang sama juga mesti menempatkan penyambungan medan, berkas kuncir yang lebih besar atau konfigurasi semula yang kerap. Mengira port sahaja, dan mengabaikan ruang yang diperlukan oleh port tersebut di belakang dan di hadapan penyesuai, adalah salah satu ralat saiz yang paling biasa.
Jenis Tetap lwn Jenis Gelongsor
Panel rak datang dalam reka bentuk tetap dan gelongsor. Panel pelekap rak tetap adalah lebih ringkas, lebih tegar dan biasanya lebih murah - pilihan yang wajar di mana gentian ditetapkan sekali dan jarang disentuh lagi. Panel gelongsor ditarik ke hadapan pada rel supaya juruteknik boleh mencapai dulang sambatan, penyesuai dan penghalaan dalaman tanpa membuka apa-apa.
Pertukaran-adalah wang sebenar berbanding masa nyata. Di tapak yang port sering dikonfigurasikan semula, dulang gelongsor membolehkan anda mengusahakan sambungan tanpa mengeluarkan keseluruhan panel dari rak, yang pada bingkai yang sibuk boleh mengubah kerja setengah-jam menjadi beberapa minit. Untuk pautan sentuh-rendah yang tidak akan disentuh selama bertahun-tahun, panel tetap adalah nilai yang lebih baik. Pilih gelongsor apabila penyelenggaraan, ujian atau peningkatan kerap dilakukan; pilih tetap apabila tidak.
Jenis Penyesuai: SC, LC, FC atau MPO
Penyesuai perlu memadankan penyambung yang sudah ada dalam rangkaian anda, jadi ini adalah keputusan yang anda sahkan terhadap kabel, kuncir dan port peralatan dan bukannya meneka.
Penyesuai SC kekal sebagai tenaga kerja akses FTTH, FTTx dan telekom. Dalam PON dan FTTH, SC/APC ialah pilihan biasa kerana muka hujung 8-darjah bersudut memantulkan cahaya sesat kembali ke dalam pelapisan dan bukannya teras, mengekalkan kehilangan pulangan rendah - persis apa yang diperlukan oleh pembahagi optik pasif. SC/UPC muncul dalam pautan standard lain di mana sudut itu tidak diperlukan. Pengilat tidak boleh ditukar ganti: APC berpasangan hanya dengan APC, dan memaksa ferrule APC terhadap UPC satu merosakkan kedua-duanya. Jika soalan polish itu baru kepada anda, penerangan ini dihidupkanperbezaan antara PC, UPC dan APCmenetapkannya dengan jelas. Kehilangan pulangan dan kerugian sisipan sendiri digredkan di bawahPiawaian antara sambungan gentian optik IEC, yang merupakan rujukan yang harus dijejaki oleh lembaran data pembekal anda.
Penyesuai LC mendominasi pusat data dan peralatan-ketumpatan tinggi kerana penyambung LC adalah kira-kira separuh daripada jejak SC. Perbezaan saiz itu ialah intinya: panel dupleks LC memuatkan lebih banyak port ke dalam 1U yang sama daripada tin panel SC, yang penting apabila setiap unit rak dipertandingkan. Kebanyakan suis dan port transceiver - SFP, SFP+, QSFP pecahan - ditamatkan dalam LC, jadi panel biasanya mengikut peralatan.
Penyesuai FC, dengan gandingan berbenangnya, masih muncul dalam sesetengah telekom, ujian dan pengukuran atau kedudukan lama yang skru-pada sambungan menahan getaran. Panel penyesuai MPO/MTP ialah kategori yang berbeza sekali lagi: ia membawa 8, 12 atau 24 gentian dalam satu ferrule dan wujud untuk menjadikan-ketumpatan tinggi dan-pratama pengkabelan praktikal, sistem batang suapan-dan-kaset dalam pusat data. Jika anda menimbang pilihan ketumpatan untuk binaan padat, panduan praktikal ini mengenaimembandingkan LC dengan MTP/MPOpatut dibaca dulu.
Sebelum anda memesan, selesaikan beberapa perkara: jenis penyambung (SC, LC, FC, ST, MPO/MTP); menggilap (UPC atau APC); penyesuai simplex, dupleks atau quad;mod-tunggal atau berbilang mod(ini tidak boleh dicampur pada pautan); dan sama ada kapal panel dimuatkan dengan penyesuai dan kuncir atau terdedah. Pintasan keputusan pantas:
- pilihSC/APCuntuk PON, FTTH dan kebanyakan pengagihan akses.
- pilihLC, biasanya dupleks, apabila ketumpatan port atau penamatan suis-sisi memacu reka bentuk.
- pilihFChanya apabila antara muka tahan getaran-berbenang ditentukan.
- pilihMPO/MTPuntuk batang tulang belakang dan kabel berketumpatan tinggi-yang telah ditamatkan.
Panel Tampalan Dimuat vs Tidak Dimuat
Satu soalan yang menarik perhatian pembeli ialah sama ada panel tibadimuatkanataudipunggah. Panel tampal gentian yang dimuatkan disertakan dengan penyesuai yang dipasang dan, selalunya, kuncir telah-dipasang, jadi pasukan medan hanya perlu menyambung dan menampal. Panel tampalan gentian yang tidak dimuatkan ialah casis kosong: anda menambah sendiri plat penyesuai dan kuncir, yang memberikan fleksibiliti untuk mencampurkan jenis penyambung atau menukar konfigurasi tetapi menambah masa pemasangan di tapak.
Pilih panel yang dimuatkan apabila jenis penyambung ditetapkan, volum boleh diulang dan anda ingin meminimumkan buruh di lapangan. Pilih dipunggah apabila projek masih mempunyai pembolehubah terbuka - jenis pengilat yang berbeza merentas tapak, peralihan antara standard penyambung atau keinginan untuk menyimpan satu casis dan mengisinya mengikut keperluan. Jika anda masih memutuskan cara gentian tersebut ditamatkan di tempat pertama, perbandingan inipenyambung pantas terhadap penyambungan gabunganadalah sahabat yang berguna. Sama ada cara, buat keadaan pembekal dimuatkan atau dipunggah secara eksplisit pada sebut harga, kerana "panel tampalan" sahaja tidak memberitahu anda apa yang ada di dalam kotak.
Keperluan Splicing dan Reka Bentuk Dulang Splice
Sesetengah panel hanya menampal kabel-pratama; yang lain terpaksa sambung serat masuk. Jika kabel optik mesti dicantumkan ke kuncir di tapak, panel memerlukan dulang sambatan, lengan sambatan dan storan yang mencukupi untuk melilit gentian tanpa bengkokan yang ketat. Kabel luar tiub yang longgar, contohnya, membawa masuk tiub penampan panjang yang memerlukan tempat untuk duduk, jadi dulang yang sesuai untuk kabel dalaman yang kemas boleh ditenggelami di lapangan.
Kapasiti dulang ialah butiran yang dilangkau orang. Satu dulang lazimnya memuatkan bilangan sambatan dan lengan pelindung yang tetap; melebihinya dan juruteknik mula menyusun gentian, yang menjadikan penyelenggaraan kemudiannya menyedihkan dan mempertaruhkan sambungan yang anda cuba lindungi. Sahkan berapa banyak gentian yang akan disambung, bahawa terdapat dulang yang mencukupi untuk mereka dengan sedikit ganti, sama adakuncirdisertakan atau dipesan secara berasingan, dan dulang masih boleh dicapai selepas panel penuh. Jika anda mahukan latar belakang pada gabungan itu sendiri, gambaran keseluruhan ini menerangkantujuan penyambungan gabungan.
Untuk-pengkabelan yang telah ditamatkan, dulang sambung mungkin tidak diperlukan dan tumpuan beralih kepada plat penyesuai, penetapan kabel dan penghalaan kord tampal sisi hadapan-sebaliknya.
Kemasukan Kabel, Penghalaan dan Jejari Selekoh
Port yang mencukupi tidak sama dengan pengurusan gentian yang baik. Panel juga perlu membenarkan kabel dan kord tampalan masuk, laluan dan keluar tanpa melawan. Semak arah masuk terhadap tapak dahulu - sesetengah panel mengambil kabel dari belakang, yang lain dari sisi atau atas dan kabinet luar memerlukan kelenjar yang dimeterai. Panel rak harus memberi anda titik penetapan dan kelegaan ketegangan supaya berat kabel masuk tidak pernah menarik pada sambatan.
Di dalam, gentian memerlukan laluan yang jelas, dan kord tampalan tidak boleh menyekat akses kepada penyesuai atau dulang. Penghalaan juga perlu menghormati jejari lentur: gentian lentur lebih ketat daripada nilai minimumnya memacu kehilangan sisipan dan, dari masa ke masa, boleh memecahkan kaca. Daripada mempercayai nombor yang anda baca di suatu tempat, ikuti pengilang kabel dan penyambung yang dinyatakan radius lentur minimum - lentur-gentian tidak sensitif yang ditakrifkan dalamITU-T G.657pengesyoran bertolak ansur dengan penghalaan yang lebih ketat, tetapi helaian spesifikasi, bukan tekaan, adalah kuasa. Panel yang mengendalikan dengan baik ini memberi anda titik penetapan, penghalaan dalaman yang lancar, storan yang kendur, pemisahan yang bersih antara kabel masuk dantali tampalan, dan ruang untuk benar-benar mendapatkan tangan anda untuk penyelenggaraan.
Pelabelan dan Pengembangan Masa Depan
Pelabelan diabaikan semasa pemerolehan dan kemudian menjadi kritikal pada kali pertama seseorang perlu mengesan litar di bawah tekanan. Pengenalpastian port yang jelas membolehkan juruteknik menguji pautan, mengasingkan kerosakan dan mengelak daripada menarik kord tampalan yang salah - dan pada bingkai besar, pelabelan yang lemah secara senyap-senyap menambah masa pada setiap panggilan penyelenggaraan dan mewujudkan risiko sebenar memutuskan sambungan perkhidmatan langsung.
Pengembangan adalah separuh lagi. Jika setiap port digunakan pada hari pertama, permintaan perkhidmatan seterusnya bermakna panel lain, lebih banyak ruang rak dan lebih banyak kabel. Meninggalkan kedudukan penyesuai ganti, atau memilih panel dengan plat penyesuai modular, menjadikannya lebih mudah untuk menambah kapasiti atau menukar jenis penyambung semasa naik taraf dan bukannya memulakan semula.
Jenis Panel Tampalan Gentian Optik Berbanding
| Jenis panel tampalan | Terbaik untuk | Kelebihan utama | Nota pemilihan |
|---|---|---|---|
| Panel pemasangan rak tetap | Bilik telekom standard dan rak peralatan | Mudah, tegar dan kos-efektif | Baik jika akses jarang |
| Panel pelekap rak gelongsor | Pusat data dan bilik telekomunikasi yang sibuk | Akses hadapan ke dulang tanpa membuka rak | Berbaloi untuk pergerakan dan perubahan yang kerap |
| ODF pelekap di dinding | Akses FTTH, LAN kecil dan pengedaran bangunan | Menjimatkan ruang rak | Periksa arah masuk dan kapasiti sambatan |
| Kabinet pengedaran luar | Kabinet jalan dan akses luar | Perlindungan alam sekitar | Tonton penarafan IP, kekuatan dan kelenjar tertutup |
| Panel ketumpatan tinggi-MPO | Pusat data dan kabel tulang belakang | Kebanyakan gentian setiap unit rak | Untuk sistem batang-pratama-dan-kaset |
Panduan Pemilihan Pantas: ODF Mana Yang Harus Anda Pilih?
Faktor di atas berinteraksi, jadi berikut ialah paparan ringkas yang memetakan senario projek biasa kepada lalai yang wajar. Anggap ia sebagai titik permulaan dan laraskan untuk ruang rak dan antara muka peralatan anda sendiri.
| Senario projek | Panel yang disyorkan | Penyesuai | Penyambungan | Nota |
|---|---|---|---|---|
| Titik akses FTTH kecil | ODF pelekap dinding, 12–24 teras | SC/APC | ya | Padat; pelabelan pelanggan mudah |
| LAN perusahaan / bilik telekomunikasi standard | Rak 19-inci ODF, teras 24–48 | SC atau LC | Selalunya | Padankan penyesuai dengan bahagian peralatan |
| Baris pusat data | 1U LC atau panel MPO | LC dupleks atau MPO/MTP | Biasanya tidak | Ketumpatan tinggi; pra{0}}kabel yang ditamatkan |
| Bilik telekom dengan kabel luaran | Rak ODF, 48 teras dan ke atas, 2U jika perlu | SC atau LC | ya | Dulang, pembaikan kabel dan storan kendur |
| Titik akses luar | Kabinet pengedaran luar | SC/APC | ya | Penarafan IP, rintangan UV, kelenjar tertutup |
Contoh Pemilihan Praktikal
Contoh 1: Titik Taburan FTTH Kecil
Gambarkan titik pengedaran tepi jalan atau ruang bawah tanah yang memberi makan sekumpulan pelanggan daripada PON. Kabel jatuh dan pengedaran masuk, gentian disambung ke kuncir, dan garisan pelanggan ditampal. Di sini ODF pelekap dinding sebanyak 12 atau 24 teras biasanya mencukupi, dipasang dengan penyesuai SC/APC untuk memastikan kehilangan pulangan rendah untuk suapan pembahagi. Kekangan yang menggigit adalah fizikal: ruang dinding terhad, kabel jatuh yang memerlukan pelepasan ketegangan yang betul, dan pelabelan cukup jelas supaya juruteknik seterusnya boleh mencari pelanggan yang betul tanpa mengesan setiap gentian. Sahkan kotak mempunyai dulang sambatan bersaiz untuk kiraan, dan bahawaPembahagi PLCmemberi makan ia diambil kira dalam bajet serat. Untuk senarai bahagian yang lebih luas pada binaan PON, iniPanduan perolehan komponen pasif FTTHadalah rujukan yang berguna.
Contoh 2: Pemasangan Rak 1U Pusat Data
Dalam baris pusat data, ruang rak adalah terhad dan peraturan ketumpatan port. Panel hampir selalu 19 inci, 1U jika boleh, diisi denganPenyesuai dupleks LCatau MPO/MTP untuk kabel-dan-kaset. Kebanyakan pautan telah-ditamatkan, jadi penyambungan jarang berlaku dan penekanan beralih kepada medan tampalan hadapan yang bersih, pelabelan yang tepat dan reka letak modular yang membolehkan anda menambah kaset kemudian. Panel gelongsor 1U mendapat tempatnya di sini: apabila juruteknik perlu-menampal semula baris langsung, menarik panel ke hadapan berdegup bekerja buta di belakang penyesuai. Jangan saiz mengikut kiraan port sahaja - periksa sama ada terdapat ruang yang cukup untuk meletakkan kord tampalan di hadapan panel yang dimuatkan sepenuhnya.
Contoh 3: Bilik Telekom dengan Keperluan Penyambungan
Apabila kabel optik luar mendarat di dalam bilik telekom dan perlu disambung ke kuncir, ODF pelekap rak dengan dulang sambatan yang betul adalah alat yang betul. Kabel memerlukan penetapan dan pelepasan terikan semasa masuk, membumikan mana-mana anggota kekuatan logam jika reka bentuk kabel memerlukannya, perlindungan sambatan dan storan yang mencukupi untuk melilit kendur tanpa selekoh yang ketat. Kapasiti di sini biasanya 24, 48 teras atau lebih, dengan penyesuai SC atau LC dipilih untuk dipadankan dengan antara muka penghantaran atau OLT, dan kemasukan belakang atau sisi untuk disesuaikan dengan susun atur rak. Jika kiraan atau kekerapan penyelenggaraan adalah tinggi, melangkah dari 1U ke 2U membayar untuk dirinya sendiri di bilik kerja. Panel yang dimuatkan - penyesuai dan kuncir telah-dipasang, dalam aKotak 24 teras dengan dulang sambatanbinaan gaya - memendekkan kerja lapangan; casis yang tidak dimuatkan memperdagangkan itu untuk fleksibiliti.
Kesilapan Biasa yang Perlu Dielakkan
Memilih hanya dengan kiraan serat
Panel 48 teras tidak lebih baik secara automatik daripada panel 24 teras. Jika penghalaan dalaman sempit atau dulang sukar dicapai, bilangan yang lebih besar hanya memberi anda pemasangan yang lebih sukar. Timbang kapasiti bersama dengan ketinggian rak, jenis penyesuai, ruang dulang dan penghalaan.
Mengabaikan akses penyelenggaraan
Sesetengah panel kelihatan padat dan ternyata menyedihkan untuk diservis apabila rosak. Jika kelegaan hadapan ketat, panel tetap menjadikan setiap perubahan masa depan lebih sukar; di mana pautan sering dikonfigurasikan semula, jenis gelongsor biasanya menjimatkan lebih daripada kosnya.
Mencampurkan jenis penyambung tanpa pelan
SC, LC, FC dan MPO tidak boleh ditukar ganti, begitu juga dengan pengilat APC dan UPC. Sahkan penyambung dan pengilat yang digunakan oleh kabel, kuncir, transceiver, OLT, suis atau gear penghantaran sebelum anda memesan, atau anda akan memiliki panel yang tidak boleh dipadankan dengan rangkaian.
Melupakan pengembangan masa depan
Panel yang diduduki sepenuhnya pada hari pertama adalah masalah yang ditangguhkan, bukan dielakkan. Simpan port ganti atau pilih reka bentuk modular apabila rangkaian mungkin berkembang.
Menghadap arah kemasukan kabel
Jika entri tidak sepadan dengan tapak - belakang, sisi, atas atau bawah - pemasangan menjadi kucar-kacir dan pelepasan ketegangan jarang berakhir di tempat yang anda perlukan. Sahkan arah terhadap susun atur rak atau dinding di hadapan.
Perkara yang Perlu Diberitahu Pembekal Anda Sebelum Meminta Sebut Harga
Petikan yang tepat bergantung pada beberapa perkara khusus. Hantar ini dan pembekal boleh mengesyorkan panel yang betul dan bukannya lalai kepada model standard termurah:
- Aplikasi - FTTH, pusat data, bilik telekomunikasi, LAN perusahaan atau kabinet luar
- Jenis pemasangan - pelekap rak, pelekap dinding atau luar
- Saiz rak - 19-inci dan 1U, 2U atau ketinggian tersuai
- Kiraan gentian - 12, 24, 48, 72, 96, 144 atau lain-lain
- Jenis penyesuai - SC, LC, FC, ST, MPO/MTP
- Poland - UPC atau APC
- Jenis gentian - mod tunggal-atau berbilang mod
- Menyambung - dengan atau tanpa dulang sambung
- Panel dimuatkan atau dipunggah
- Arah kemasukan kabel
- Keperluan kuncir dan kord tampalan
- Keperluan pelabelan dan pembungkusan
- Jangkaan pengembangan masa hadapan
Senarai Semak Pemeriksaan: Mengesahkan Panel semasa Ketibaan
Sebaik sahaja panel tiba, cek masuk cepat menyelamatkan kesedihan di tapak. Di luar kiraan yang jelas, sahkan butiran yang kadangkala dipangkas oleh pembekal untuk mencapai harga:
- Kiraan dan jenis penyesuai sepadan dengan pesanan, dan pengilat (APC atau UPC) adalah betul
- Jika dimuatkan, kuncir adalah penyambung yang betul, panjang dan jenis gentian, dan duduk dengan bersih
- Dulang sambat hadir dalam nombor yang dipersetujui, dengan lengan dan kapasiti kendur
- Spesifikasi padanan bahan perumahan dan kemasan - untuk unit luar, semak pengedap dan penilaian IP
- Kelenjar kabel, kit pelekap, label dan pek aksesori semuanya ada di dalam kotak
- Data ujian kehilangan sisipan dan kehilangan pemulangan disediakan di tempat ia dijanjikan
Jika binaan termasuk peralatan penamatan dalam rak yang sama, panduan ini akan diteruskanmemasang panel tampalan dan suismeliputi jujukan pada-tapak.
Soalan Lazim
S: Apakah Perbezaan Antara ODF Dan Panel Tampalan Gentian?
J: ODF, atau bingkai pengedaran optik, ialah sistem pengurusan gentian yang lebih luas untuk penamatan, penyambungan, tampalan dan penyimpanan, manakala panel tampal gentian biasanya ialah unit- atau dinding{1}}dilekapkan yang melakukan sambungan dan kerja pengurusan yang serupa. Fungsi mereka bertindih dengan begitu banyak sehingga istilah sering digunakan bersama, dan pada kiraan gentian rendah perbezaan itu sebahagian besarnya hilang.
S: Patutkah Saya Membeli Panel Tampalan Gentian Yang Dimuat Atau Dipunggah?
J: Panel yang dimuatkan dihantar dengan penyesuai, dan selalunya kuncir, dipasang, yang meminimumkan kerja lapangan apabila jenis penyambung ditetapkan dan volum boleh diulang. Panel yang tidak dimuatkan ialah casis kosong yang anda isikan sendiri, yang lebih baik apabila jenis penyambung berbeza-beza di seluruh tapak atau anda ingin menyimpan satu casis dan mengkonfigurasinya kemudian. Mana-mana yang anda pilih, minta pembekal menyatakannya pada sebut harga.
S: Bagaimana Saya Memilih Antara Panel Tampalan Gentian 1U Dan 2U?
J: Pilih 1U apabila ruang rak sempit dan kerja kebanyakannya adalah tampalan pra-ditamatkan. Beralih ke 2U apabila panel yang sama juga mesti memegang dulang sambatan, berkas kuncir yang lebih besar atau konfigurasi semula yang kerap - ketinggian tambahan membeli ruang kerja di belakang dan di hadapan penyesuai. Jangan saiz mengikut kiraan port sahaja.
S: Patutkah Saya Pilih SC/APC Atau LC/UPC?
J: Gunakan SC/APC untuk PON, FTTH dan kebanyakan pengagihan akses, di mana pengilat bersudut memastikan kehilangan pulangan rendah. Gunakan LC/UPC apabila ketumpatan port, atau tukar- dan penamatan sisi-transceiver, memacu reka bentuk. Faktor penentu ialah penyambung kabel dan peralatan sedia ada anda yang sudah digunakan; panel harus mengikutinya.
S: Berapa Banyak Port yang Patut Dimiliki oleh Panel Tampalan Serat?
J: Padankan pautan semasa dan tinggalkan ruang kepala. Tapak kecil selalunya baik dengan 12 atau 24 port; bilik telekomunikasi dan pusat data biasanya memerlukan panel ketumpatan 48, 96 atau lebih tinggi-panel. Peraturan berguna ialah gentian semasa serta kapasiti ganti yang realistik, ditandakan dengan ruang rak yang sebenarnya anda miliki.
S: Bilakah Saya Memerlukan Panel Tampalan Gentian Gelongsor?
J: Pilih gelongsor apabila juruteknik memerlukan akses tetap kepada dulang sambung, penghalaan dalaman dan rak penyesuai - dengan pergerakan, penambahan, perubahan, ujian atau peningkatan yang dirancang secara kerap. Untuk pautan yang tidak disentuh selama bertahun-tahun, panel tetap adalah nilai yang lebih baik.
S: Adakah Semua Panel Tampalan Gentian Memerlukan Dulang Sambatan?
J: Tidak. Pengkabelan pra{1}}mungkin tidak memerlukan dulang sama sekali. Penyambungan gabungan medan berfungsi, dan kemudian panel mesti membawa dulang, lengan dan simpanan kendur yang mencukupi untuk kiraan gentian, dengan sedikit ganti.
S: Adakah Panel Tampalan MPO Sesuai Untuk FTTH Biasa?
A: Biasanya tidak. MPO/MTP wujud untuk-ketumpatan tinggi dan pra-kabel tulang belakang dan pusat data. Titik capaian FTTH biasa disediakan dengan lebih baik oleh ODF pelekap dinding SC/APC; MPO menambah kos dan kerumitan yang jarang diperlukan oleh akses PON.
S: Apakah Perbezaan Antara ODF Dan Kotak Penamat Gentian?
J: Kotak penamat gentian biasanya merupakan kepungan yang lebih kecil untuk menamatkan dan melindungi bilangan gentian yang terhad, selalunya di tepi akses, manakala panel ODF atau tampalan dibina untuk ketumpatan yang lebih tinggi dan tampalan berterusan dalam rak atau bingkai. Garisan kabur pada kiraan rendah, di mana ODF pelekap dinding dan kotak pengedaran bertindih dalam amalan.
Kesimpulan
Panel tampalan gentian optik yang betul sepadan dengan lebih daripada kiraan gentian. Ia sesuai dengan persekitaran pemasangan, penyambung dan penggilap yang telah digunakan oleh rangkaian anda, kaedah penyambungan, kemasukan kabel, ruang penghalaan, cara ia akan diselenggara dan ruang yang ia tinggalkan untuk berkembang. Tapak FTTH kecil dilayan dengan baik oleh pelekap dinding padat ODF; pusat data condong ke arah LC atau panel rak MPO berketumpatan tinggi-; bilik telekom yang mengambil kabel luar biasanya mahukan rak ODF dengan dulang yang betul dan pengurusan kabel.
Tentukan persekitaran dan parameter utama sebelum anda memesan, kongsikannya dengan pembekal anda dan semak panel terhadapnya semasa ketibaan. Disiplin itulah yang menghasilkan panel yang lebih mudah dipasang, lebih mudah diselenggara dan boleh dipercayai untuk hayat rangkaian.
