Apabila anda merancang rangkaian gentian optik, satu soalan muncul lebih awal: dalam apanel tampalan gentian lwn ODFkeputusan, yang manakah tergolong dalam rak atau bilik telekom anda? Jawapan ringkas - mencapai apanel tampalan gentianapabila anda terutamanya perlu menamatkan dan menyeberangi-menyambungkan bilangan gentian yang kecil-ke-sederhana berhampiran dengan peralatan aktif, dan pilihODF (Bingkai Pengedaran Optik)apabila-kiraan kabel tulang belakang atau penyuap yang lebih tinggi memerlukan penyambungan gabungan, storan kendur, penetapan kabel dan-pengurusan pengedaran jangka panjang.
Perpecahan bersih itu menyembunyikan sesuatu yang dipelajari dengan pantas oleh setiap juruteknik lapangan: dua keluarga produk bertindih. Sesetengah rak-panel tampalan lekap dihantar dengan dulang sambung dan beberapa ODF padat melakukan lebih sedikit daripada menampal. Jadi persoalan sebenar bukanlah "nama mana," tetapi "fokus reka bentuk mana yang sepadan dengan kedudukan rangkaian, kiraan gentian dan cara kabel masuk dan keluar dari unit." Panduan ini merangkumi perbezaan, kawasan kelabu di antara mereka, matriks pemilihan, pilihan penyambung dan konfigurasi projek sebenar supaya anda boleh menentukan unit yang betul pada kali pertama. Jika anda mahu versi pendek dahulu, inilahpandangan tertumpu pada perbezaan teras antara ODF dan panel tampalan.
Apakah Panel Patch Fiber?

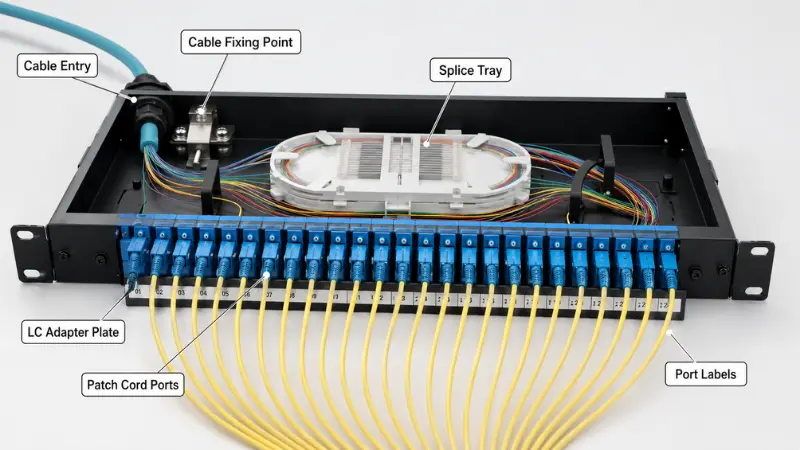

Panel tampalan gentian menamatkan gentian masuk ke set penyesuai tetap dan memberikan juruteknik antara muka hadapan yang bersih untuk kord tampalan. Ia adalah titik di mana kabel berstruktur bertemu pelompat yang berjalan ke suis, penghala, penukar media dan transceiver optik. Kebanyakan panel dipasang pada rak 19-inci standard dalam ketinggian 1U, 2U atau 4U, walaupun kepungan pelekap dinding adalah perkara biasa untuk kabinet yang lebih kecil.
Di dalam panel biasa anda akan menemui plat penyesuai (LC, SC, FC, ST atau MPO/MTP), kemasukan kabel dan titik penetapan, pengurusan pelompat depan dan belakang, jalur pelabelan dan - pada banyak model - dulang sambatan kecil untuk menyambung kuncir ke kabel masuk. Hari ke hari, kerja pada panel tampalan adalah bergerak, menambah dan menukar:-menampal semula pautan tanpa mengganggu kabel kekal. Itulah sebabnya akses hadapan dan penomboran port jelas lebih penting di sini daripada storan kendur dalam.
Jenis panel tampalan biasa
- Panel tetap- penyesuai pada plat statik; kos terendah, baik untuk pautan yang stabil.
- Panel gelongsor (laci).- dulang ditarik ke hadapan untuk-penamatan semula dan pemeriksaan yang lebih mudah.
- Panel LC{0}}ketumpatan tinggi- bungkus port dupleks terbanyak ke dalam 1U, kerana ferrule 1.25 mm LC ialah separuh saiz SC.
- Panel kaset MPO/MTP- keluarkan batang 12 atau 24 gentian pra-yang telah ditamatkan untuk pautan 40G/100G/400G.
- Panel pra-ditamatkan dan{1}}dimuatkan- penyambung kilang untuk penggunaan pantas atau kilang-kuncir yang dipasang sedia untuk disambung di tapak.
Panel tampalan terletak berdekatan dengan gear aktif: dalam rak pusat data, bilik rangkaian perusahaan, kabinet pelayan dan titik pengedaran lantai. Apabila tugasan adalah penampalan peringkat-rak, panel 1U atau 2U biasanya hanya anda perlukan. Bahagian praktikal daripadamemasang panel dan pendawaiannya ke dalam suisadalah mudah, dan memilih yang betulPenyesuai LCkerana ketumpatan pelabuhan selalunya merupakan satu-satunya keputusan sebenar.
Apakah Itu ODF (Kerangka Pengedaran Optik)?

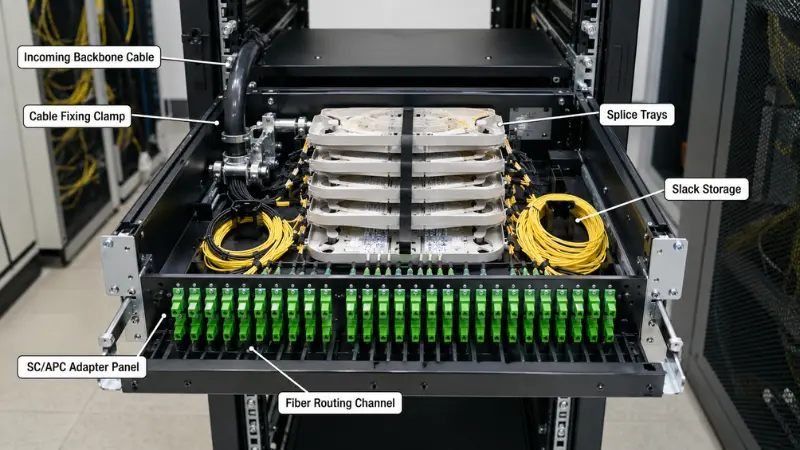

ODF ialah titik pengurusan gentian berstruktur yang dibina untuk membawa masuk kabel, melindunginya, mencantumkannya dan mengedarkannya - bukan sekadar menampal. Berbanding dengan panel biasa, ia direka bentuk mengikut kiraan gentian yang lebih tinggi dan hayat penuh -tumbuhan atau kabel tulang belakang: penetapan dan pembumian kabel, penyambungan gabungan kuncir, storan kendur, penghalaan tersusun, pelabelan dan akses penyelenggaraan dalam satu bingkai.
ODF biasa membawa panel penyesuai, dulang sambatan berbilang, saluran penghalaan khusus dan storan kendur, kabel-pengapit dan titik pembumian untuk anggota kekuatan kabel, penutup pelindung atau bingkai tertutup dan skema penomboran yang jelas. Sebab ini penting ialah fizikal: kabel penyuap tiub longgar 96F atau 144F-didatangkan dengan anggota kekuatan keluli atau aramid yang mesti dilabuhkan supaya tiada daya tarikan yang sampai ke gentian, kemudian setiap gentian dicantumkan-disambung ke kuncir dan digelung dengan jejari lenturnya dilindungi. Panel tampalan kecil tidak mempunyai tempat untuk melakukannya dengan selamat.
Jenis ODF biasa
- Rak-ODF dipasang- muat pada rak 19 inci; kuda kerja untuk bilik telekom dan kabinet OLT.
- ODF dipasang di dinding-- untuk titik pengedaran yang lebih kecil dengan ruang lantai yang terhad.
- ODF{0}}berdiri lantai- bingkai kapasiti tinggi-untuk pejabat pusat dan tapak POP yang besar.
- Kabinet ODF / ODF modular- modul sambatan, pembahagi dan pengedaran digabungkan apabila rangkaian berkembang.
Anda akan melihat ODF di pejabat pusat telekomunikasi, bilik akses FTTH, bilik peralatan ISP, tapak POP, pengedaran metro dan tulang belakang serta membina bilik pengedaran utama. Isyarat paling jelas yang anda perlukan ialah kabel kiraan tinggi-masuk yang mesti adagabungan disambungkepada kuncir yang ditamatkan dengan, katakan,Penyesuai SC, dengan kendur dan perlindungan selama bertahun-tahun perkhidmatan. Untuk latar belakang neutral mengenai -perdagangan, gambaran keseluruhan FOA tentangluar-penyambungan dan penamatan tumbuhanadalah rujukan yang kukuh. Dan kerana ODF didatangkan dalam beberapa gaya pelekap - yang menyebabkan ramai pembeli-kali pertama - ia patut dibacajenis utama bingkai pengedaran optiksebelum anda saiz bingkai.
Panel Tampalan Serat lwn ODF: Perbezaan Sebenar

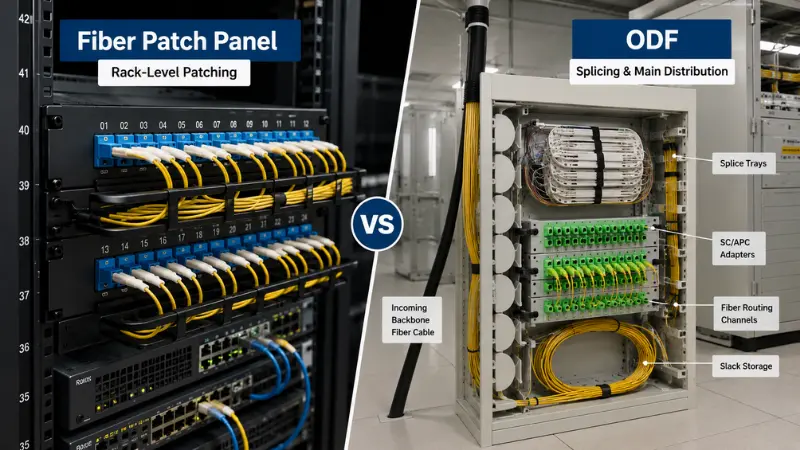

Kedua-duanya menguruskan gentian, tetapi keutamaan reka bentuk mereka menarik ke arah yang berbeza. Jadual di bawah berjalan selangkah melepasi pelapis-biasa.
| Titik perbandingan | Panel tampalan gentian | ODF |
|---|---|---|
| Fokus reka bentuk utama | Penamatan dan silang-sambung (menampal) | Penamatan, penyambungan, perlindungan, penghalaan, pengedaran |
| Kedudukan rangkaian biasa | Peralatan-sisi, dalam rak dan kabinet | Pengedaran utama: bilik telekomunikasi, bilik FTTH, pejabat pusat, POP |
| Kiraan gentian biasa | 12F–48F | 48F–144F dan ke atas |
| Kapasiti sambatan | Pilihan, ruang dulang terhad | Berbilang dulang; bahagian teras reka bentuk |
| Struktur fizikal | 1U–4U atau kotak dinding padat | Bingkai yang lebih besar, selalunya tertutup dan dilindungi |
| Kemasukan dan penetapan kabel | Pelepasan ketegangan asas | Penetapan berat, pembumian untuk anggota kekuatan |
| Slack dan routing | minima | Penyimpanan kendur khusus dan saluran penghalaan |
| Akses depan / belakang | Tampalan akses-depan | Akses depan dan belakang untuk sambatan dan tampalan |
| Pemasangan | Rak atau dinding | Rak, dinding, lantai atau kabinet |
| Kaedah pengembangan | Terhad oleh port dan U-ruang | Tambah modul dan dulang; dibina untuk pertumbuhan |
| Penyelenggaraan | Perubahan tampalan pantas | Pengurusan splice dan patch jangka panjang-berstruktur |
| Kos relatif | Lebih rendah setiap pelabuhan | Lebih tinggi, tetapi lebih sedikit unit untuk kiraan tinggi |
Di mana Talian Kabur: Bertindih Fungsi?
Merawat "penampalan panel=sahaja" dan "penyambungan ODF=sahaja" akhirnya akan mengelirukan anda. Banyak rak-panel tampalan lekap termasuk dulang sambat dan ODF kecil boleh digunakan kebanyakannya untuk menampal. Penerangan yang jujur adalah mengenai penekanan: panel tampalan dioptimumkan untuk pengurusan-pelompat sisi dalam ruang padat, manakala ODF dioptimumkan untuk kemasukan kabel, perlindungan sambatan, storan kendur dan pengedaran berstruktur yang perlu bertahan. Apabila anda membandingkan helaian spesifikasi, baca struktur dalaman - kiraan dulang, kapasiti kendur, kabel-perkakasan pembetulan - bukan hanya kiraan penyesuai. Dua unit boleh menyebut "48 port" dan dibina untuk kerja yang berbeza sama sekali.
Panel ODF lwn Fiber Patch lwn Kotak Agihan Gentian
Produk ketiga mengeruhkan perbandingan: kotak pengedaran gentian, atau kotak terminal. Secara kasar:
- Panel tampalan gentian- rak-penamatan peringkat dan menampal berhampiran peralatan.
- ODF- utama-pengedaran-penamatan peringkat, penyambungan, perlindungan dan penghalaan untuk kiraan gentian sederhana-ke-tinggi.
- Pengedaran gentian / kotak terminal- kepungan yang lebih kecil, selalunya dipasang di dinding- atau tiang-lebih dekat dengan pengguna akhir, kerap di luar-dinilaikan, yang mungkin juga menempatkan pembahagi.

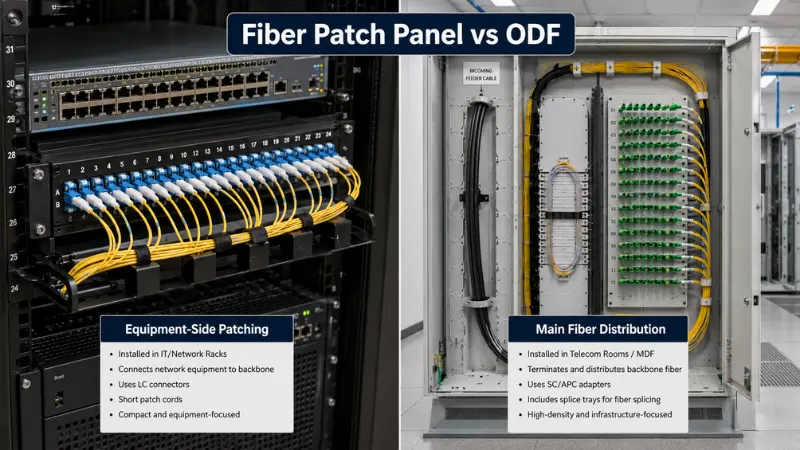

Dalam satu rangkaian anda mungkin melihat ketiga-tiga: ODF di dalam bilik utama, panel tampalan dalam rak peralatan danterminal dan kotak pengedarandi pintu masuk bangunan atau di setiap tingkat. Jika sempadan masih berasa kabur, pecahan inibagaimana produk pengedaran gentian berbezapatut dibaca.
Cara Memilih: Proses-demi-Langkah?
-
Kenal pasti kedudukan rangkaian
- Bahagian-peralatan (bersebelahan suis dan OLT) panel tampal bersandar; titik pengedaran utama yang menerima kabel luar bersandar ODF.
-
Sahkan kiraan gentian semasa dan masa hadapan
- 12F–24F sesuai dengan kabinet kecil dan pengedaran lantai, 48F adalah biasa untuk tulang belakang perusahaan dan bilik kecil, dan 96F–144F+ menghala ke bilik FTTH OLT, tapak POP dan pejabat pusat.
-
Tentukan sama ada penyambungan gabungan diperlukan
- Jika kabel penyuap tiub-yang longgar perlu dibuka, dibetulkan dan disambung pada kuncir, anda memerlukan-kapasiti dulang sambatan sebenar dan storan kendur - iaitu wilayah ODF.
-
Sahkan jenis penyambung dan pengilat
- Ia mesti sepadan dengan loji sedia ada; LC/UPC untuk-rak berketumpatan tinggi, SC/APC untuk kebanyakan PON dan kerja capaian.
-
Periksa ruang pemasangan
- Rak 1U–2U atau kotak dinding untuk bilik sempit; rak, dinding atau lantai ODF di mana kapasiti melebihi ruang.
-
Rancang kemasukan dan pemasangan kabel
- Kemasukan belakang, sisi, atas atau bawah hendaklah sepadan dengan tapak, dengan pengapit, pelepasan ketegangan dan pembumian untuk kabel berperisai atau OSP.
-
Kapasiti pengembangan rizab
- Slot penyesuai ganti dan ruang dulang kini jauh lebih murah daripada menukar keseluruhan unit kemudian.
Panel Tampalan Gentian lwn Matriks Pemilihan ODF
| Keadaan projek | Pilihan yang lebih baik | kenapa |
|---|---|---|
| Menampal rak 1U di sebelah suis | Panel tampalan gentian | Pengurusan pelompat akses padat,-depan |
| Cawangan 48F dengan hanya beberapa sambatan | Panel tampalan-sambatan yang dimuatkan selalunya mencukupi | Penyambungan terhad muat pada panel-dulang yang dilengkapi |
| Kabel penyuap 96F–144F dengan penyambungan penuh | ODF | Kapasiti dulang, penyimpanan kendur, penetapan kabel dan pembumian |
| Bilik telekom / OLT FTTH | ODF | Pengurusan suapan dan pengedaran, ketumpatan SC/APC |
| Pejabat kecil atau pautan satu lantai | Panel tampalan gentian | Kerumitan rendah, kiraan serat rendah |
| Rak peralatan tulang belakang ditambah | Kedua-duanya | ODF untuk pengedaran utama, peralatan panel-sebelah |
| Batang MPO/MTP pra{0}}ditamatkan | Panel tampalan kaset MPO/MTP | Tiada penyambungan medan; cepat,{0}}pemecahan berketumpatan tinggi |
Penyambung dan Polish: LC, SC, MPO dan UPC lwn APC
Pilihan penyesuai dan penggilap selalunya lebih penting daripada soalan panel-vs-ODF itu sendiri, kerana ia perlu sepadan dengan loji sedia ada. LC menguasai-rak berketumpatan tinggi dan pusat data - ferrule 1.25 mmnya membolehkan panel 1U membawa 96 gentian atau lebih, itulah sebabnya ia merupakan penyambung dupleks lalai dalamKabel berstruktur ANSI/TIA-568. SC ialah asas akses FTTH dan telekom: ferrule 2.5 mm dan selak tarik-tolak adalah teguh dan mudah dikendalikan di medan, dan SC/APC adalah perkara biasa di mana-mana pantulan belakang mesti kekal sangat rendah. FC masih muncul pada peralatan ujian dan beberapa persediaan-getaran lama atau tinggi, manakala MPO/MTP membawa batang-pratama di belakang pautan 40G/100G/400G. Pertukaran kepadatan praktikal-dibentangkan dalam perbandingan iniLC dan MTP/MPO dalam-kabel berketumpatan tinggi.
Bahasa Poland adalah bahagian yang salah orang. Ferrules PC dan UPC membuat sentuhan fizikal untuk kehilangan yang rendah; ferrule APC menambah sudut 8 darjah supaya cahaya yang dipantulkan dipantulkan ke dalam pelapisan dan bukannya terus ke belakang ke arah sumber, sebagaiRujukan penyambung FOAmenerangkan. Ini menjadikan APC pilihan untuk PON, video RF/CATV dan pautan mod tunggal-kadar bit tinggi- tinggi - tetapi ini juga bermakna anda tidak boleh sekali-kali mengaitkan penyambung APC dengan penyambung UPC: muka bersudut dan rata tidak akan duduk, kehilangan pancang dan anda boleh merosakkan ferrule. Rancang satu pengilat setiap laluan. Untuk butirannya, lihat panduan ini untukJenis pengilat PC, UPC dan APCdan yang berdedikasiPenyambung SC/APCgambaran keseluruhan.
Contoh Konfigurasi Projek Sebenar
Rak perusahaan 24 pelabuhan
Bilik rangkaian lantai hanya perlu menyambungkan segelintir suis ke gentian riser. Panel tampalan LC/UPC port 1U, 24- - sama ada pra-ditamatkan atau dengan kuncir yang disambung pada dulang kecil - memberikan tampalan akses hadapan yang bersih dengan ruang yang terluang. ODF di sini akan membazir ruang dan kos.
Bilik telekom 144F FTTH
Kabel penyuap masuk dilabuhkan dan dibumikan pada bingkai, setiap gentian dicantumkan-disambung ke kuncir SC/APC, kendur digelungkan dengan jejari lenturnya dilindungi dan kord tampalan disambungkan ke OLT. Dengan dulang sambung, penghalaan dan 144 penamatan untuk diuruskan selama bertahun-tahun, ODF yang dipasang pada rak adalah jauh lebih mudah untuk digunakan daripada menyusun beberapa panel kecil. BerdekatanPembahagi PLCmemberi makan kepada rangkaian pengedaran; jika anda mencari sisi pasif, iniKomponen pasif FTTHpanduan adalah senarai semak yang berguna.
Pengkabelan batang pusat data
Pautan 40G/100G dijalankan pada batang MPO/MTP pra-dipecahkan oleh panel tampalan kaset. Keutamaan ialah ketumpatan port, kekutuban dan penghalaan bersih di bawah standard-pengkabelan berstruktur berasaskan - bukan penyambungan - jadi panel mengalahkan ODF di sini.
Membina tulang belakang (reka bentuk berlapis)
Bilik peralatan utama menggunakan ODF untuk menamatkan dan mengedarkan gentian riser antara lantai; setiap tingkat menggunakan panel tampalan untuk sambungan suis tempatan. Tulang belakang kekal stabil manakala menampal kekal fleksibel - dan itu biasanya jawapan yang paling boleh diselenggara untuk bangunan berbilang-tingkat.
Senarai Semak Pra-Pembelian: Port, Penyesuai, Dulang Sambatan dan Saiz Rak
| Parameter | Mengapa ia penting | Fokus panel tampalan | Fokus ODF |
|---|---|---|---|
| Kiraan gentian / port | Menetapkan kapasiti dan ruang kepala | 12–48F hari ini, serta ganti | 48–144F+ dengan bilik modul |
| Penyesuai dan pengilat | Mesti sepadan dengan tumbuhan | Ketumpatan LC/UPC | SC/APC untuk PON, ditambah LC |
| Kapasiti dulang-sambung | Melindungi dan menyimpan sendi | Selalunya satu dulang kecil | Berbilang dulang bersaiz mengikut kiraan |
| Jenis pelekap / rak | Sesuai dengan ruang | 1U–2U atau dinding | Rak, dinding, lantai atau kabinet |
| Kemasukan dan penetapan kabel | Mengelakkan tekanan daripada serat | Pelepasan ketegangan ringan | Pengapit dan pembumian untuk kabel OSP |
| Bengkokkan-kawalan jejari | Kehilangan dan kebolehpercayaan | Penghalaan pelompat yang kemas | Lingkaran penghalaan dan penyimpanan kendur |
| Pelabelan | Kurang ralat penyelenggaraan | Label port hadapan | Penomboran port dan sambatan penuh |
| Ruang kepala pengembangan | Elakkan penggantian penuh | Luangkan ruang U-. | Slot ganti dan ruang dulang |
Kesilapan Biasa - dan Kosnya
-
Membeli mengikut port count sahaja
- Dua unit "48-port" boleh berbeza sepenuhnya di dalam; anda mungkin berakhir tanpa kendur atau dulang dan panel yang menyakitkan untuk dikekalkan.
-
-
Menggunakan panel tampalan biasa untuk penyambungan berat
- Dulang melimpah, gentian melepasi hadnya dan perlindungan sambatan mengalami - timbul kemudian sebagai pautan yang hilang atau terputus-putus.
-
-
Mengabaikan arah kemasukan kabel
- Kemasukan yang melawan reka letak tapak memberi tekanan pada gentian dan menjadikan pemasangan perlahan dan tidak kemas.
-
-
Mencampurkan penyambung dan menggilap tanpa pelan
- Satu APC-ke-UPC yang tidak sepadan sahaja boleh memusnahkan satu-kehilangan pulangan pautan mod. Tentukan LC/SC dan UPC/APC di hadapan, dan pertimbangkan cara anda menamatkan dengan pandangan inipenyambung pantas berbanding penyambungan gabungan.
-
-
Tidak meninggalkan ruang kepala pengembangan
- Apabila kiraan bertambah, unit penuh tanpa slot ganti atau ruang dulang bermakna menggantikan keseluruhannya dan bukannya menambahnya.
Soalan Lazim
S: Adakah ODF Sama Seperti Panel Patch Fiber?
J: Tidak. Fungsinya bertindih, tetapi panel tampalan dibina untuk peralatan-penamatan dan tampalan sisi, manakala ODF menambah penyambungan, perlindungan kabel, storan kendur dan pengedaran berstruktur untuk jangka panjang.
S: Bolehkah saya Menggunakan Panel Patch Fiber Daripada ODF?
J: Ya, untuk pautan mudah dengan kiraan gentian rendah dan sedikit atau tiada penyambungan. Sebaik sahaja anda mempunyai kiraan tinggi, kabel penyuap masuk atau penyambungan gabungan berat, ODF ialah pilihan yang lebih selamat.
S: Adakah Setiap Panel Tampalan Gentian Termasuk Dulang Sambatan?
J: Tidak. Kebanyakan adalah penyesuai-sahaja, untuk kegunaan pra-atau pelompat; yang lain disambungkan-dimuat dengan dulang untuk kuncir. Semak spesifikasi sebelum anda menganggap.
S: Apakah Perbezaan Antara ODF Dan Kotak Pengedaran Gentian?
J: ODF ialah bingkai pengedaran-utama yang lebih besar, biasanya dalam ruangan dan rak- atau lantai-dilekapkan. Kotak pengedaran ialah kandang yang lebih kecil, selalunya di luar-yang lebih dekat dengan pelanggan yang mungkin juga memegang pembahagi.
S: Adakah ODF Hanya Digunakan Dalam Rangkaian FTTH?
J: Tidak. ODF adalah perkara biasa di pejabat pusat, bilik ISP dan metro serta tulang belakang perusahaan - di mana-mana sahaja-kabel kiraan tinggi memerlukan penamatan, penyambungan dan pengedaran.
S: Perlukah Saya Memilih Penyesuai SC Atau LC?
A: Padankan tumbuhan. LC untuk-rak berketumpatan tinggi dan pusat data; SC, selalunya SC/APC, untuk akses FTTH dan telekom.
S: Bolehkah saya Memasang ODF Dalam Rak 19-Inci?
A: Ya. ODF yang dipasang di rak{1}}adalah standard untuk bilik telekom dan kabinet OLT; versi dinding dan lantai wujud untuk ruang lain.
S: Mana Yang Lebih Baik Untuk Pusat Data?
J: Biasanya panel tampalan gentian - LC atau MPO/MTP - untuk tampalan aras rak-, dengan ODF sahaja di mana kawasan pengedaran tulang belakang yang besar memerlukan penyambungan dan perlindungan.
S: Pada 48 Fibers, Adakah saya Memilih Panel Tampalan Atau ODF?
A: Ia bergantung kepada penyambungan. Sedikit atau tiada sambungan dan ruang sempit menghala ke panel tampalan-sambungan atau pra-ditamatkan. Kabel penyuap masuk yang memerlukan penyambungan penuh, kendur dan pembumian menghala ke 48F ODF - terutamanya jika anda menjangkakan meningkat kepada 96F.
S: Apakah yang Perlu Saya Semak Sebelum Membeli?
J: Kiraan gentian dan port serta ruang kepala, penyesuai dan jenis pengilat,-kapasiti dulang sambatan, jenis pelekap dan unit rak, kemasukan dan penetapan kabel,-kawalan jejari bengkok dan skema pelabelan.
Jika tugasnya adalah penampalan aras rak-bersih, panel tampalan gentian ialah pilihan-yang praktikal dan kos efektif. Jika anda menamatkan -kiraan tinggi atau kabel tulang belakang masuk yang memerlukan penyambungan, perlindungan, storan kendur dan pengurusan pengedaran bertahun-tahun, ODF mendapat tempatnya. Rangkaian besar biasanya menjalankan kedua-dua - ODF untuk pengedaran utama, peralatan panel tampalan-sebelah. Mana-mana yang anda tentukan, sahkan kiraan dan ruang kepala, jenis penyesuai dan pengilat, kapasiti sambatan, saiz lekap dan rak serta kemasukan kabel sebelum anda memesan, supaya unit ini sesuai dengan pemasangan hari ini dan pertumbuhan tahun depan.
