Analisis pembezaan bingkai pengedaran serat optik, kotak terminal, kotak pengedaran, dan bingkai ODF
Keempat ini mempunyai ciri -ciri yang sama, terutamanya yang dicerminkan dalam fungsi asas mereka:
1. Penetapan dan Perlindungan
Selepas kabel gentian optik bersatu dengan kabel ekor, ia secara mekanikal boleh membetulkan sarung luar kabel, memasang perlindungan dawai tanah, dan kumpulan hujung dan serat untuk perlindungan untuk memastikan kabel dan teras tidak rosak.
2. Fungsi peruntukan
Masukkan penyambung pada kabel ekor ke dalam penyesuai untuk mencapai sambungan laluan optik dengan penyambung optik di sisi lain penyesuai. Penyesuai dan penyambung perlu memenuhi keperluan penyambungan dan pencabutan yang fleksibel, dan laluan optik harus mempunyai keupayaan untuk diselaraskan dan diuji secara bebas.
3. Fungsi kimpalan
Mereka boleh menggabungkan serat optik dalam kabel gentian optik dengan kabel ekor, gegelung dan menyimpan serat optik yang berlebihan, dan melindungi sendi gabungan.
4. Fungsi penyimpanan
Mereka boleh menampung pelbagai kabel optik yang disambungkan di antara rak, memastikan bahawa kabel boleh disimpan dengan cara yang teratur dan kemas. Bahagian dalaman bingkai pengedaran gentian optik perlu direka dengan ruang yang mencukupi dan kaedah yang munasabah, supaya garis kabel gentian optik dapat diarahkan dengan jelas, mudah diselaraskan, dan memenuhi keperluan lentur minimum lenturan.
Ciri -ciri pembezaan dari empat terutamanya terletak pada persekitaran aplikasi yang berbeza:

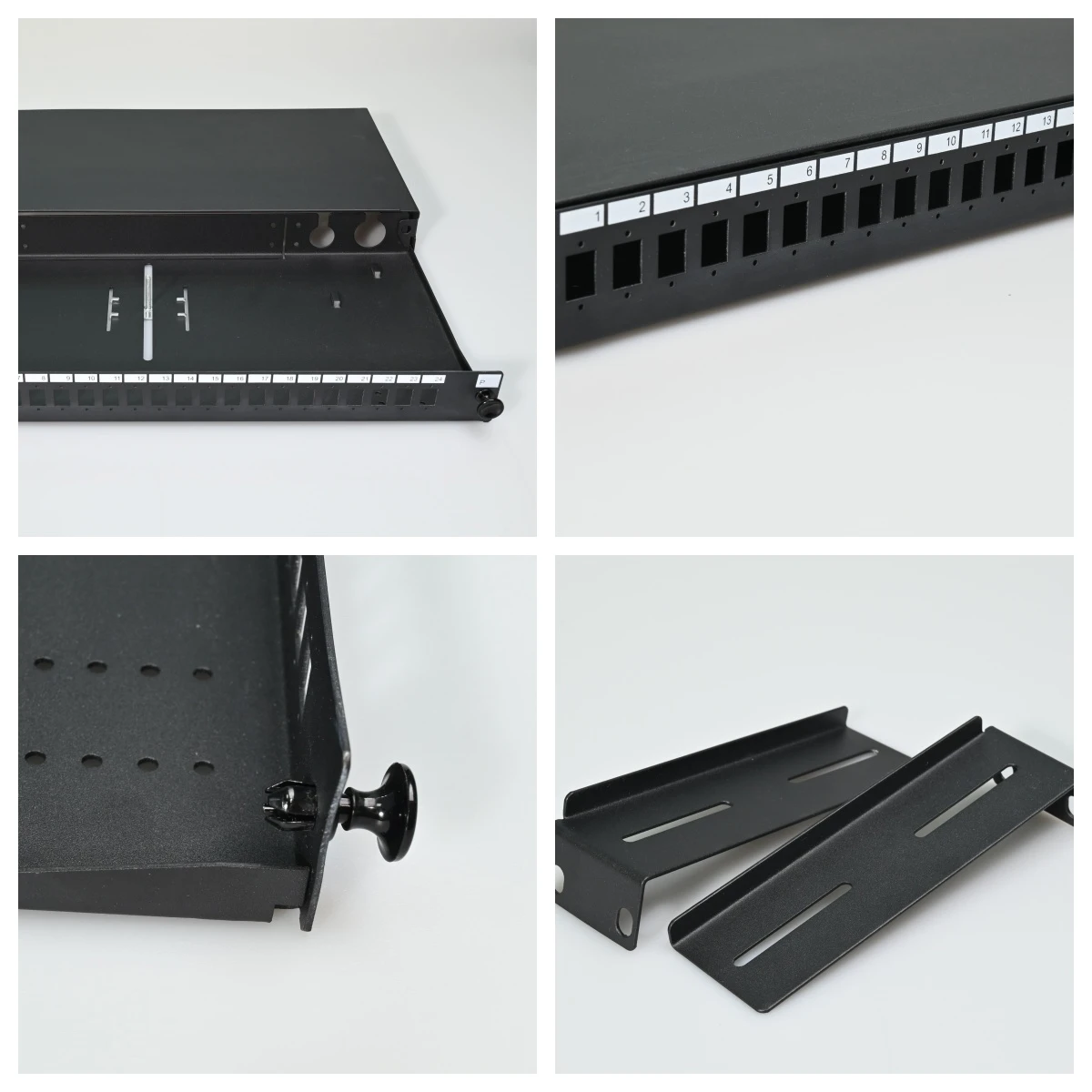

1. Bingkai pengedaran optik gentian
Terutamanya digunakan untuk menyambungkan tulang belakang menegak dan kabel optik mendatar, kebanyakannya rak 19 inci dengan ketinggian 1U. Bilangan pelabuhan dalam bingkai pengedaran gentian optik biasanya 24 atau 48. Menyediakan fungsi kabel yang agak universal, sesuai untuk keperluan akses gentian optik dalam senario yang berbeza seperti pusat data dan stesen asas komunikasi.
2. Kotak Meterminal
Terutamanya menyediakan splicing gabungan gentian optik, splicing gentian gentian optik dan gentian ekor, dan fungsi penyerahan penyambung optik. Ia biasanya digunakan dalam situasi di mana kabel optik perlu dibahagikan kepada serat individu, seperti titik akses serat sampingan pengguna dalam projek FTTH. Sering diletakkan di hujung kabel optik mendatar sebagai plag terdekat - pada titik ke peralatan terminal, dengan maksimum 8 atau 12 port untuk pemasangan dinding atau desktop yang mudah
3. Kotak Pengedaran Fiber
Dilengkapi secara dalaman dengan terminal kabel gentian optik, unit perlindungan gabungan, dan penyesuai gentian optik, ia digunakan untuk menyambungkan tulang belakang dan kabel pengedaran di luar rumah, di koridor, atau di dalam rumah. Bilangan port biasanya 24 atau 48, biasanya dijumpai dalam rangkaian FTTH dan merupakan kotak kecil biasa di koridor. Memandangkan keperluan untuk pemasangan, operasi, dan penyelenggaraan yang mudah, kotak gentian optik boleh disesuaikan dalam saiz dan fungsi mengikut senario aplikasi yang berbeza dan keperluan rangkaian.
4. Bingkai pengedaran
Rak ODF biasanya termasuk modul sambungan gentian optik, unit pengedaran, penyambung, dan slot pengurusan, yang digunakan untuk mengedarkan, menyambung, dan menguruskan kabel optik. Bingkai pengedaran ODF direka khusus untuk bilik komunikasi gentian optik, dengan pelbagai pelabuhan (12- 1440 teras), sesuai untuk senario kabel serat optik berskala besar seperti pusat data, stesen asas komunikasi, dan sistem kabel bersepadu.
Secara umum,Bingkai pengedaran gentian optik terutamanya digunakan untuk menyambung dan menguruskan kabel optik, menyediakan fungsi kabel yang agak universal; Kotak terminal lebih tertumpu pada pemisahan kabel optik dan gabungan gentian optik, sesuai untuk titik akses tertentu; Kotak pengedaran serat digunakan terutamanya untuk bercabang, mengedarkan, dan menguruskan kabel optik pengedaran, yang biasanya terdapat dalam rangkaian FTTH; Bingkai pengedaran ODF lebih tertumpu pada pengedaran, sambungan, dan crossover isyarat optik, dengan sambungan ketumpatan tinggi - dan keupayaan pengurusan serat halus.
Mereka pada dasarnya adalah kurungan untuk pengganding, tidak terlibat secara langsung dalam proses penghantaran data, tetapi memberikan sokongan yang diperlukan untuk lokasi yang berbeza mengikut senario aplikasi tertentu dan keperluan konfigurasi pelabuhan. Sebagai komponen utama infrastruktur komunikasi gentian optik, mereka memainkan peranan yang tidak dapat digantikan dalam memastikan kestabilan rangkaian, meningkatkan kecekapan penghantaran, dan memenuhi keperluan aplikasi yang pelbagai.
