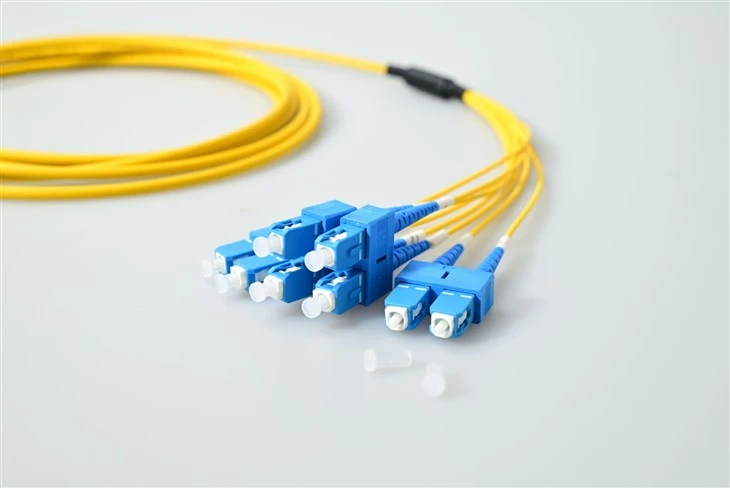

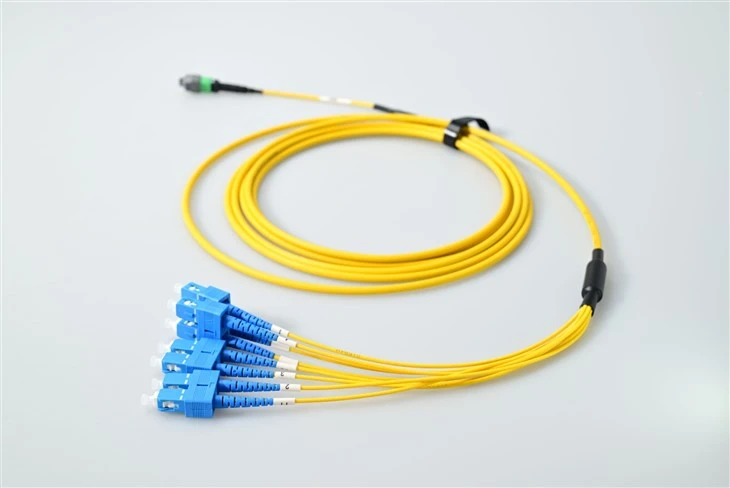

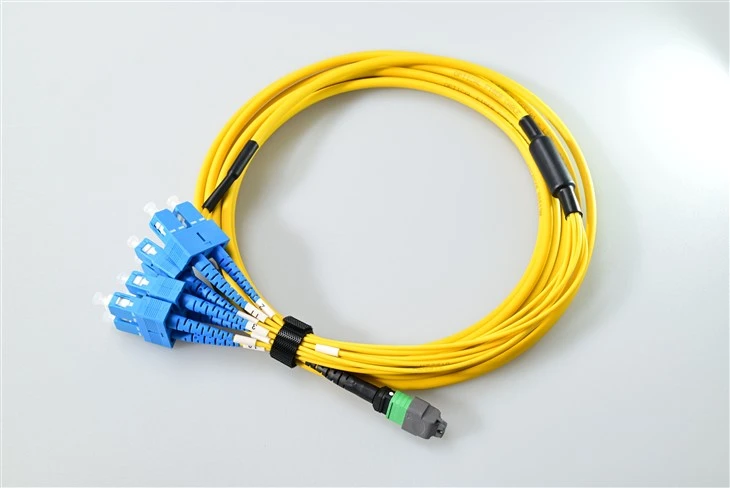

8 Kord Tampalan Gentian SC TERAS KE MTP MPO

J: Ia benar-benar bergantung kepada perkara yang telah anda pasang. Jika anda bekerja dengan peralatan atau infrastruktur lama yang diseragamkan pada penyambung SC – yang sangat biasa dalam rangkaian perusahaan dan persekitaran telco sebelum LC menjadi standard baharu – maka SC kepada MTP/MPO sangat masuk akal. Kami mempunyai pelanggan yang menaik taraf suis teras mereka kepada transceiver QSFP 40G atau 100G, tetapi panel tampalan sedia ada dan rangkaian gentian mereka semuanya SC. Kabel pecah ini membolehkan mereka merapatkan jurang itu tanpa merobek dan menggantikan segala-galanya. Selain itu, penyambung SC lebih lasak dan lebih mudah dikendalikan dalam-persekitaran getaran tinggi atau apabila juruteknik bekerja dengan sarung tangan.

J: Jadi versi kehilangan-rendah menggunakan ferrule MT gred-premium dengan toleransi pembuatan yang lebih ketat – kita bercakap tentang geometri ferrule yang berada dalam beberapa nanometer. Kehilangan sisipan biasa adalah di bawah 0.3dB, dengan maksimum 0.5dB. Penggunaan kerugian standard, baik, ferrules MT standard, dan anda akan melihat kerugian biasa sekitar 0.5dB dengan maksimum 0.7dB. Untuk larian pendek di pusat data - katakan, 50 meter atau kurang - perbezaannya benar-benar diabaikan untuk kebanyakan aplikasi. Tetapi jika anda menolak jarak yang lebih jauh, berurusan dengan belanjawan pautan yang ketat, atau menyambungkan berbilang peringkat kaset, 0.2-0.3dB tambahan bagi setiap titik sambungan bertambah dengan pantas. Kami biasanya mengesyorkan pautan 100G yang rendah-kehilangan untuk misi{16}}atau apabila anda kalis masa hadapan untuk kelajuan yang lebih tinggi.

J: Setiap kabel direka khusus untuk sama ada mod tunggal (OS2 9/125μm) atau berbilang mod (OM3/OM4 50/125μm) – anda tidak boleh mencampur dan memadankan. Penjajaran ferrule MT dan saiz teras gentian adalah berbeza antara kedua-dua jenis. Untuk berbilang mod, anda biasanya menggunakan ini dengan 40GBASE-SR4 atau 100GBASE-penghantar terima SR4 melalui gentian OM3 atau OM4. Untuk mod tunggal, fikirkan 100GBASE-PSM4 atau lama-mencapai aplikasi 40G. Berita baiknya ialah kami mewarnai-kodnya: jaket aqua atau magenta untuk pelbagai mod, kuning untuk mod tunggal. Cuma pastikan anda memesan jenis gentian yang betul untuk memadankan transceiver anda dan infrastruktur sedia ada!

J: Mekanisme penyelak tolak-tarik pada penyambung MTP sebenarnya adalah-permainan penukar untuk-pemasangan berketumpatan tinggi. Daripada memerah tradisional-untuk-melepaskan tab yang anda akan temui pada penyambung LC atau SC, anda betul-betul tarik terus ke belakang untuk memutuskan sambungan – tiada gimnastik jari diperlukan. Ini sangat besar apabila anda bekerja dalam panel tampalan yang sempit dengan berpuluh-puluh gentian yang dibungkus dengan ketat. Saya telah melihat juruteknik bergelut selama 10 minit cuba mencapai kabel lain untuk memerah tab pelepas. Dengan tolak{10}}tarik, anda boleh memutuskan sambungan dengan sebelah tangan, walaupun dalam rak yang paling sesak. Selain itu, ia mengurangkan risiko terputus kabel yang salah secara tidak sengaja atau merosakkan sambungan bersebelahan.

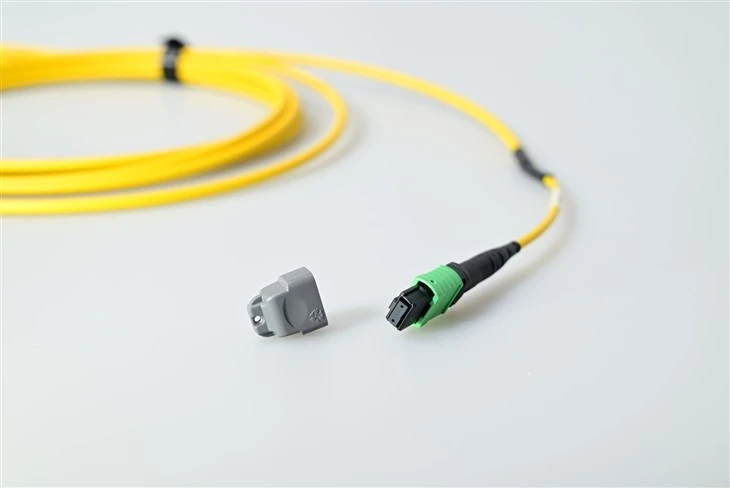

J: Pin panduan adalah perkara yang membuat keajaiban berlaku dengan penyambung MTP/MPO. Ia adalah pin logam ultra-tepat (kita bercakap toleransi tahap mikron-) yang menjajarkan ferrule MT apabila anda mengawan penyambung. Inilah tawarannya: versi "lelaki" mempunyai pin, versi "perempuan" mempunyai lubang untuk menerimanya. Kebanyakan kabel SC ke MTP/MPO 8 teras kami disertakan dengan penyambung MTP wanita (tanpa pin) pada hujung MTP, yang merupakan standard untuk menyambung kepada transceiver atau panel tampalan QSFP. Transceiver dan panel mempunyai penyambung lelaki (disemat). Oleh itu, apabila anda memesan, anda akan mahukan MTP wanita melainkan anda mempunyai aplikasi khusus yang memerlukan sebaliknya. Penghujung SC? Penyambung SC dupleks standard, tiada yang mewah di sana.

J: Kami menawarkan ketiga-tiganya, dan masing-masing mempunyai tempatnya. Kabel bulat adalah yang paling biasa – ia lasak, mudah untuk laluan melalui sistem pengurusan kabel dan cukup fleksibel untuk selekoh yang ketat. Anda akan melihat ini dengan jaket diameter 3.0mm. Kabel bujur adalah lebih rata, yang boleh menjadi baik untuk penghalaan di bawah lantai bertingkat atau dalam dulang kabel mendatar yang ketat. Reben kosong adalah yang paling padat – ia sebenarnya hanya gentian reben dengan jaket pelindung yang minimum. Itu bagus untuk pemasangan berketumpatan ultra-tinggi-yang setiap milimeter dikira, tetapi ia kurang teguh untuk pengendalian kasar. Untuk kebanyakan aplikasi pusat data, kami mengesyorkan kabel bulat lasak. Ia adalah titik manis antara fleksibiliti, ketahanan dan kemudahan pemasangan.

J: Kekutuban boleh mengelirukan, tetapi berikut ialah versi mudahnya: untuk pecahan 8-fiber SC ke MTP/MPO standard, anda biasanya melihat kekutuban Jenis B (juga dipanggil Kaedah B). Ini bermakna gentian 1 pada satu hujung bersambung ke gentian 8 pada hujung yang lain, gentian 2 ke gentian 7 dan seterusnya – ia adalah sebalik "kunci-up to key-down". Inilah yang anda perlukan untuk menyambungkan transceiver 40G QSFP+ kepada empat port SC dupleks. Kekutuban Jenis A adalah lurus melalui (gentian 1 hingga gentian 1), yang kurang biasa untuk aplikasi pecah. Jenis C melibatkan pasangan silang, yang akan anda gunakan dengan konfigurasi kaset tertentu. Intinya: melainkan reka bentuk rangkaian anda menyatakan sebaliknya, gunakan Jenis B untuk aplikasi QSFP. Kami boleh membimbing anda melalui konfigurasi yang tepat jika anda menghantar gambarajah rangkaian anda kepada kami.

J: Pengekodan warna ialah rakan anda untuk pengecaman pantas dan menghalang-percampuran. Berikut ialah standard: aqua jacket=OM3 multimode (10G rating), magenta/violet=OM4 multimode (40/100G rating), kuning=OS2 singlemod. Perumahan MTP/MPO juga mengikuti ini – anda akan melihat perumahan biru untuk pengilat UPC dan hijau untuk pengilat APC pada mod tunggal. Sesetengah pengeluar menambah variasi mereka sendiri, tetapi itu adalah piawaian industri. Adakah ia penting secara fungsional? Tidak begitu - kabel kuning akan berfungsi dengan baik selagi gentian di dalamnya adalah jenis yang betul. Tetapi secara operasi, ia penting satu tan. Pengekodan warna membantu juruteknik mengetahui dengan serta-merta perkara yang sedang mereka kerjakan, mengurangkan ralat pemasangan dan menjadikan penyelesaian masalah lebih cepat. Selain itu, audit rangkaian dan dokumentasi lebih mudah apabila anda hanya boleh melihat warna kabel.
