Apakah Penyambung MTP? Jenis, Polariti, Kegunaan, Dan Cara Memilih

Penyambung MTP ialah tulang belakang-pengkabelan gentian berketumpatan tinggi di pusat data moden. Namun istilah di sekelilingnya - MPO lwn MTP, lelaki lwn perempuan, kekutuban Jenis A lwn B lwn C - malah mengelirukan pembeli dan pemasang berpengalaman. Pesanan tiba dengan jantina yang salah. Pautan lulus pemeriksaan fizikal tetapi gagal secara logik kerana kekutuban dianggap sebagai sesuatu yang difikirkan semula. Kaset dan kabel pecah menjadi tidak padan dengan reka bentuk batang.

Panduan ini merangkumi apa sebenarnya penyambung MTP, bagaimana ia berbeza daripada penyambung MPO generik, jenis penyambung utama yang anda perlu fahami, cara kekutuban berfungsi dalam amalan, tempat penyambung MTP digunakan, dan cara memilih penyambung yang betul untuk reka bentuk pautan tertentu. Ia ditulis untuk jurutera perolehan, pereka bentuk rangkaian dan pemasang yang perlu mendapatkan keputusan MTP sejurus sebelum penggunaan - bukan selepas.

Apakah Penyambung MTP?

Penyambung MTP ialah -tolak gentian-berbilangpenyambung optikyang menamatkan berbilang gentian dalam satu ferrule. Nama itu singkatan kepada Multi-Penutupan Penamatan gentian-pada. Di mana penyambung dupleks tradisional sukaLCatauSCmengendalikan satu atau dua gentian setiap palam, penyambung MTP boleh membawa 8, 12, 16, 24, atau bahkan 32 gentian melalui antara muka tunggal.

Ini menjadikan penyambung MTP pilihan praktikal di mana-mana ketumpatan gentian penting - kabel tulang belakang antara kawasan pengedaran, kabel berstruktur dalam dewan data dan pautan optik selari yang menyokong penghantaran 40G, 100G, 400G dan 800G. Daripada menguruskan berpuluh-puluh kord tampalan dupleks individu, pemasang boleh menggunakan pemasangan batang MTP tunggal dan memecahkannya pada setiap hujung mengikut keperluan.

Penyambung MTP vs MPO: Apakah Perbezaannya?

Soalan ini timbul dalam hampir setiap perbualan perolehan MTP, dan perbezaan itu lebih penting daripada yang disedari oleh ramai pembeli.

MPO(Tekan Hidup{0}}berbilang gentian) ialah format penyambung generik yang ditakrifkan oleh piawaian antarabangsaIEC 61754-7dan TIA-604-5 (juga dikenali sebagai FOCIS 5). Mana-mana pengeluar boleh menghasilkan penyambung MPO selagi ia memenuhi spesifikasi antara muka ini.

MTPialah versi penyambung MPO berjenama, berprestasi tinggi{0}}, direka dan dikeluarkan oleh US Conec. mengikutDokumentasi teknikal US Conec, penyambung MTP mematuhi sepenuhnya semua piawaian MPO (IEC 61754-7-1, IEC 61754-7-2 dan TIA-604-5) dan boleh bercampur dengan mana-mana palam MPO yang mematuhi standard. Walau bagaimanapun, penyambung MTP menggabungkan penambahbaikan kejuruteraan yang biasanya kekurangan penyambung MPO generik - termasuk perumah boleh tanggal untuk kekutuban semula medan, pin panduan elips toleransi yang lebih ketat yang mengurangkan haus lubang panduan, apungan ferrule untuk sentuhan fizikal yang lebih baik di bawah beban, dan reka bentuk spring yang dioptimumkan yang menghalang kerosakan reben gentian.

Dari segi praktikal: semua penyambung MTP adalah MPO-serasi, tetapi bukan semua penyambung MPO menyampaikan prestasi peringkat MTP-. Ringkasnya, pautan belanjawan-kehilangan-rendah dalam persekitaran padat - terutamanya yang menyokong optik selari 100G atau 400G - toleransi yang lebih ketat bagi penyambung MTP boleh menjadi perbezaan antara saluran yang lulus pensijilan dan yang tidak.

Untuk perbandingan yang lebih mendalam, lihat kamiPanduan gentian MPO/MTP.

Jenis Penyambung MTP Diterangkan

Memilih penyambung MTP yang betul bermakna memahami beberapa ciri struktur yang secara langsung mempengaruhi keserasian dan prestasi. Berikut adalah yang paling penting.

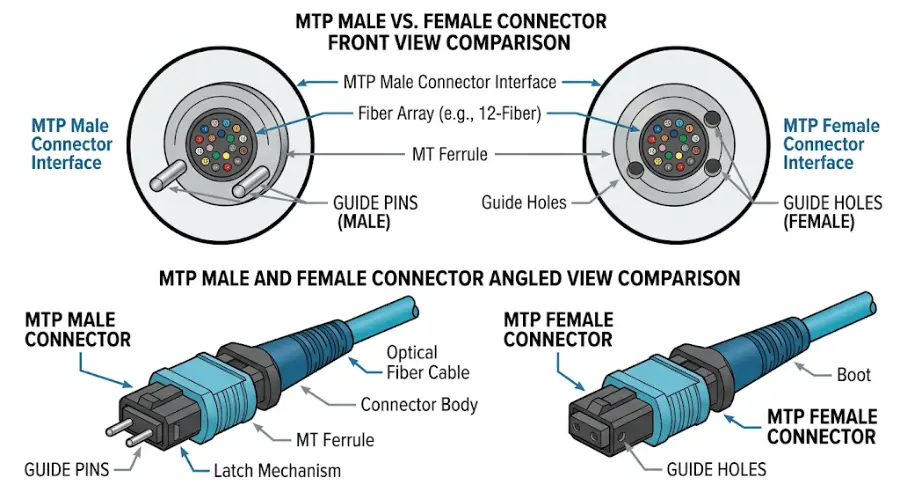

MTP Lelaki vs Perempuan: Apakah Perbezaannya?

Penyambung MTP terdapat dalam versi lelaki dan perempuan, dan ini bukan sekadar pelabelan - ia menentukan sama ada dua penyambung boleh mengawan secara fizikal.

A penyambung MTP lelakitermasuk pin panduan penjajaran yang menonjol dari muka ferrule. Apenyambung MTP perempuanmempunyai lubang panduan tetapi tiada pin, direka untuk menerima dan menjajarkan dengan pin pada bahagian lelaki. Sambungan yang betul sentiasa memasangkan satu palam lelaki dengan satu palam wanita. Dua penyambung lelaki tidak boleh mengawan secara langsung - pin akan berlanggar. Dua penyambung wanita tidak boleh mengawan sama ada, kerana tiada apa-apa untuk mengekalkan penjajaran gentian.

Dalam kebanyakan sistem pengkabelan berstruktur, kabel batang menggunakan penyambung wanita pada kedua-dua hujungnya, danPenyesuai MTP/MPOdalam panel tampalan menggunakan antara muka penjajaran yang disematkan (lelaki). Port peralatan aktif (transceiver, kad talian) biasanya disematkan juga, jadi kord tampalan yang menyambungkannya menggunakan palam MTP wanita.

Kesilapan perolehan biasa: memesan semua-lelaki atau semua-himpunan perempuan tanpa menyemak antara muka mengawan pada setiap hujung. Di lapangan, ini bermakna penyambung yang secara fizikal tidak akan duduk, membawa kepada pesanan semula dan kelewatan projek.

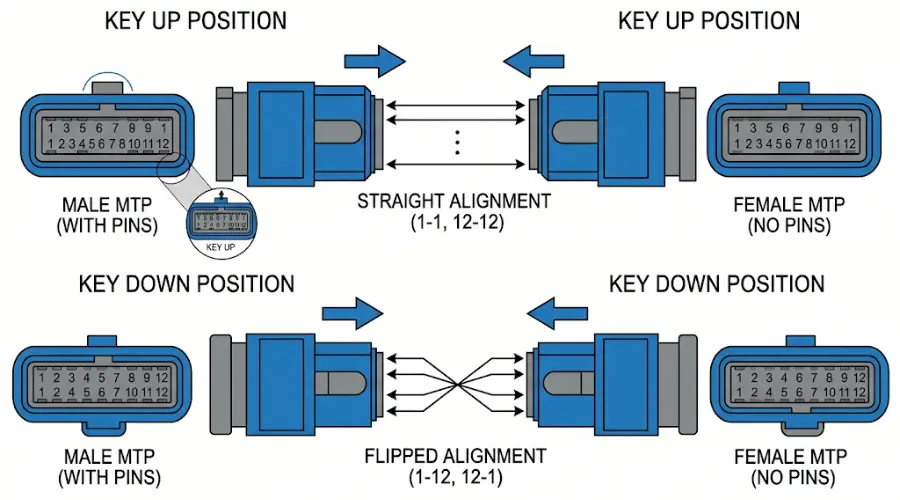

Orientasi Ke Atas dan Ke Bawah

Setiap penyambung MTP mempunyai kunci yang dinaikkan (rabung pada perumah) yang mengawal kedudukan putarannya dalam penyesuai. Apabila dua penyambung mengawan melalui penyesuai, orientasi kunci relatifnya - kekunci ke atas, atau kekunci ke atas untuk ke bawah - menentukan cara kedudukan gentian memetakan dari satu hujung ke hujung yang lain.

Orientasi berkait rapat dengan polariti tetapi bukan perkara yang sama. Kedudukan kunci mempengaruhi kedudukan gentian pada satu palam yang sejajar dengan kedudukan mana pada palam mengawan. Mendapatkan orientasi yang salah menghasilkan pautan yang disambungkan secara fizikal tetapi tersilap laluan optik.

UPC lwn APC End Face Polish

Penyambung MTP tersedia dengan dua-jenis pengilat muka:

• UPC (Hubungan Ultra Fizikal)- pengilat rata dan berserenjang yang memberikan prestasi kehilangan pulangan yang baik. Ini ialah pilihan standard untuk kebanyakan aplikasi pusat data berbilang mod dan banyak pautan-mod tunggal.
• APC (Kontak Fizikal Bersudut)- pengilat bersudut 8-darjah yang mengurangkan pantulan belakang dengan ketara. APC biasanya diperlukan dalam aplikasi yang kehilangan pulangan adalah kritikal, seperti CATV, PON/FTTH, dan sistem jarak jauh atau analog tertentu.

Penyambung UPC dan APC adalahtidak boleh ditukar ganti. Memadankan penyambung UPC dengan penyambung APC akan merosakkan kedua-dua muka ferrule. Sentiasa sahkan jenis muka-akhir terhadap reka bentuk sistem sebelum membuat pesanan. Untuk perbandingan terperinci jenis pengilat, lihat kamiPanduan PC vs UPC vs APC.

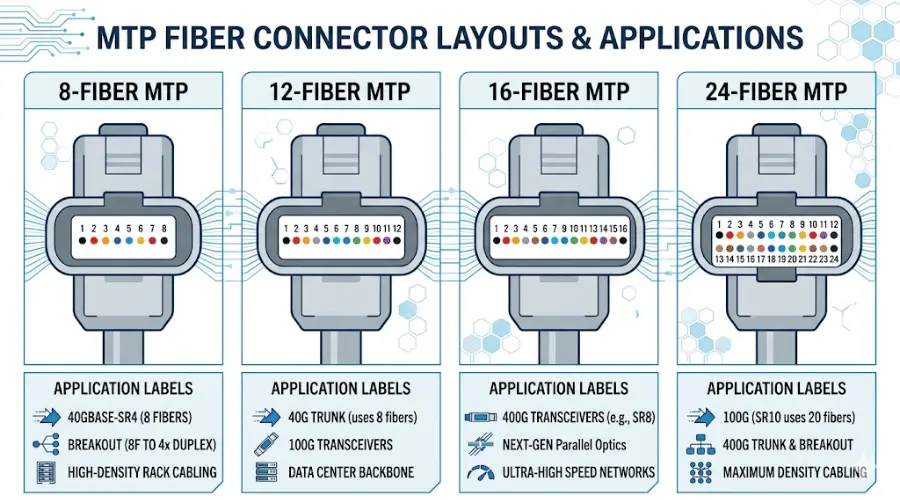

Kiraan Gentian Penyambung MTP: 8, 12, 16 dan 24 Gentian

Kiraan gentian menentukan berapa banyak saluran optik yang dibawa oleh penyambung MTP tunggal. Pilihan yang tepat bergantung pada jenis transceiver, skema pecahan dan rancangan pertumbuhan untuk pautan - bukan hanya apa yang berlaku dalam stok.

Penyambung MTP 8 Gentian

Penyambung MTP 8 gentian adalah biasa dalam aplikasi optik selari di mana transceiver menggunakan empat gentian penghantaran dan empat penerima. Ini termasuk 40G SR4 (menggunakan modul QSFP+) dan beberapa konfigurasi 100G SR4. Jika anda menggunakan pautan 40G melalui gentian berbilang mod OM3 atau OM4, pemasangan MTP 8 gentian dipasangkan denganKabel pecahan MTP-ke-LCadalah pendekatan standard.

Penyambung MTP 12 Gentian

Penyambung MTP 12 gentian ialah format yang paling banyak digunakan dalam kabel berstruktur. Ia berfungsi sebagai unit asas untuk kebanyakan kabel batang MTP, modul kaset dan panel tampalan. Malah dalam aplikasi optik 8 gentian, batang 12 gentian sering digunakan kerana ia menyediakan kapasiti gentian ganti untuk penghijrahan masa hadapan. UntukKabel 100G, Himpunan MTP 12 gentian kekal sebagai ruji.

Penyambung MTP 16-Fiber

16-penyambung gentian MTP menjadi lebih relevan apabila optik 400G dan 800G memasuki rangkaian pengeluaran. Piawaian seperti 400G SR8 dan DR8 memerlukan lapan hantaran dan lapan lorong menerima - sejumlah 16 gentian aktif. Piawaian IEC 61754-7-3 secara khusus mentakrifkan antara muka MPO dua baris, 16 gentian lebar untuk aplikasi ini. Pasukan yang merancang penghijrahan optik selari 400G harus menilai sama ada infrastruktur batang dan kaset mereka menyokong sambungan 16 gentian.

24-Penyambung MTP Gentian dan Ketumpatan Lebih Tinggi

24-himpunan MTP gentian membungkus lebih banyak gentian ke dalam satu titik sambungan, yang mengurangkan penggunaan laluan dan memudahkan pengerahan tulang belakang dalam-persekitaran berskala besar. Ia amat berguna dalam reka bentuk penukaran asas-12 kepada asas-24 dan dalam kemudahan yang memaksimumkan ketumpatan gentian bagi setiap unit rak adalah keutamaan. Walau bagaimanapun, penyambung 24 gentian memerlukan lebih perhatian kepada perancangan, pembersihan dan ujian kekutuban - dengan dua kali lebih banyak muka hujung gentian dalam satu palam, risiko pencemaran juga lebih tinggi.

Cara Kekutuban Penyambung MTP Berfungsi (Jenis A lwn B lwn C)

Kekutuban adalah tempat kebanyakan kesilapan kabel MTP berlaku. Ia menentukan sama ada isyarat hantaran (Tx) pada satu hujung pautan gentian dengan betul mencapai port terima (Rx) di hujung yang lain. Dalam sambungan LC dupleks, kekutuban adalah agak mudah - satu gentian membawa Tx, satu lagi membawa Rx. Dalam sistem MTP dengan 8, 12 atau 24 gentian dalam satu penyambung, mengekalkan pemetaan Tx-ke-Rx yang betul merentas setiap pasangan gentian melalui batang, kaset dan kord tampalan menjadi kebimbangan peringkat-reka bentuk.

Mengapa Ralat Polariti Berlaku

Ralat kekutuban tidak menghalang sambungan fizikal. Penyambung masih duduk, pautan kelihatan "normal," dan kesinambungan asas mungkin berlalu. Tetapi laluan optik disalahhalakan - pemancar disambungkan ke pemancar, atau kedudukan gentian dikacau. Hasilnya ialah pautan yang lengkap secara fizikal tetapi rosak secara logik. Dalam pusat data dengan ratusan atau beribu-ribu sambungan MTP, mengesan ralat kekutuban selepas fakta itu memakan masa-dan mahal.

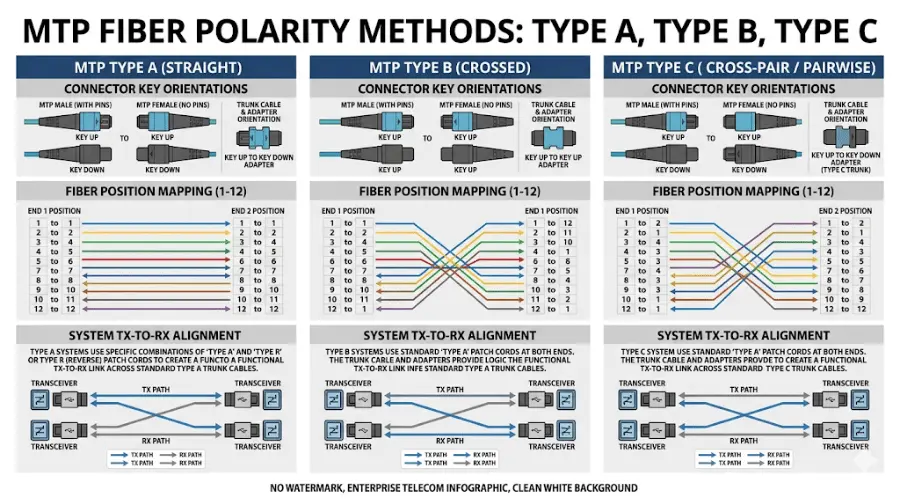

Kaedah Kekutuban Jenis A, Jenis B dan Jenis C

TheStandard ANSI/TIA-568.3-Ementakrifkan tiga kaedah kekutuban utama untuk sistem MPO/MTP, setiap satu menggunakan jenis kabel batang dan konfigurasi penyesuai yang berbeza:

• Jenis A (terus-melalui)- Kabel batang mempunyai kunci-penyambung atas pada satu hujung dan kunci-penyambung bawah pada hujung yang lain. Gentian pada kedudukan 1 tiba di kedudukan 1 di hujung. Jenis A ialah kaedah paling biasa dalam-kabel berstruktur berasaskan kaset. Ia memerlukan pelompat dupleks A-ke-B pada satu hujung dan pelompat A-ke-pelompat dupleks pada satu lagi, yang bermaksud dua jenis kord tampung yang berbeza mesti diisi.
• Jenis B (terbalik)- Kabel batang mempunyai penyambung-ke atas pada kedua-dua hujungnya, jadi jujukan gentian diterbalikkan (kedudukan 1 memetakan ke kedudukan 12). Jenis B digunakan secara meluas dalam MPO terus-ke-optik selari MPO, seperti 40G SR4 dan 100G SR4. Ia menggunakan pelompat dupleks A-ke{12}}B standard pada kedua-dua hujungnya, memudahkan inventori kord tampalan.
• Jenis C (pasangan-balikan bijak)- Sama seperti Jenis A dalam orientasi kekunci (kunci ke atas ke kekunci bawah), tetapi setiap pasangan gentian bersebelahan ditukar secara dalaman (kedudukan 1 pergi ke kedudukan 2, kedudukan 2 ke kedudukan 1 dan seterusnya). Jenis C membenarkan pelompat dupleks standard A-ke-B pada kedua-dua hujung tetapi menggunakan reka bentuk kabel yang lebih kompleks.

Piawaian TIA-568.3-E juga memperkenalkan dua kaedah universal yang lebih baru, U1 dan U2, yang bertujuan untuk memudahkan kesamaan komponen. Walau bagaimanapun, kaedah A/B/C kekal dominan dalam penggunaan semasa.

Peraturan kritikal:Pilih satu kaedah kekutuban dan kekalkannya secara konsisten di seluruh pemasangan. Mencampurkan jenis kekutuban dalam pautan yang sama memecahkan pemetaan Tx/Rx dan merupakan salah satu punca paling biasa kegagalan pautan yang tidak dapat dijelaskan.

Cara Mengelakkan Kesilapan Polariti

Tentukan seni bina pautan penuh - daripada transceiver ke transceiver - sebelum memesan sebarang komponen. Ini bermakna mendokumentasikan:

• Jenis antara muka pemancar dan pinout
• Jantina penyambung pada setiap titik sambungan
• Jenis kekutuban kabel batang (A, B atau C)
• Jenis kaset atau modul dan pemetaan dalaman
• Konfigurasi kabel pecah atau memanfaatkan
• Jenis kord tampalan dupleks (A-ke-B atau A-ke-A)

Apabila semua ini dirancang bersama, penggunaan adalah mudah. Apabila mana-mana orang dibiarkan untuk "memikirkan di lapangan," risiko ketidakpadanan polariti meningkat dengan mendadak.

Tempat Penyambung MTP Digunakan

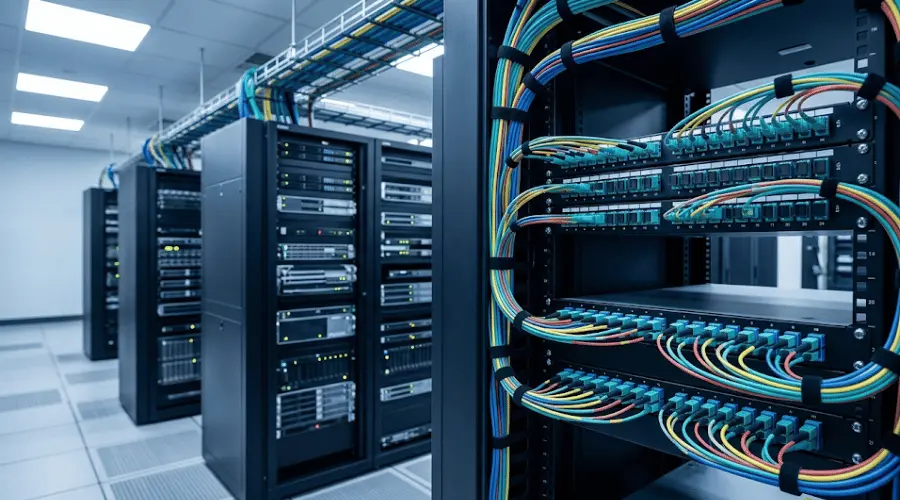

Pusat Data dan Infrastruktur Awan

Penyambung MTP ialah antara muka -berbilang gentian standard dalam pusat data yang dibina untuk skala. Ia membolehkan penggunaan pantas pautan gentian berketumpatan tinggi- antara suis, pelayan dan storan - yang menyokong pergerakan pantas, penambahan dan perubahan yang diminta oleh persekitaran awan dan kolokasi. Dalam seni bina daun-tulang belakang, kabel batang MTP membentuk tulang belakang, denganModul kaset MTPmenyediakan peralihan kepada port dupleks LC di pinggir peralatan.

Tulang Belakang dan Pengkabelan Berstruktur

Dalam rangkaian perusahaan dan kampus, perhimpunan MTP memudahkan larian gentian tulang belakang antara bilik telekomunikasi, bingkai pengedaran utama dan kabinet peralatan. Satu batang MTP 12-fiber atau 24-fiber menggantikan apa yang sepatutnya menjadi enam atau dua belas larian dupleks individu, mengurangkan kesesakan dulang kabel dan masa pemasangan. Untuk perbandingan praktikal bagi kabel berketumpatan tinggi berasaskan MTP-berbanding LC, lihat kamiPanduan ketumpatan LC vs MTP/MPO.

-Penghijrahan Kelajuan Tinggi: 40G, 100G, 400G dan Lebih Lanjut

Salah satu hujah terkuat untuk infrastruktur MTP ialah kesediaan migrasi. Sistem batang dan kaset MTP-yang direka dengan baik boleh menyokong peralihan 10G-ke-40G, 40G-ke-100G dan 100G-ke-400G dengan perubahan lapisan fizikal yang minimum - selalunya menukar modul kaset dan transceiver di bahagian belakang. Untuk perancangan pasukankeputusan-satu vs pelbagai moduntuk sokongan-kelajuan masa hadapan, penyambung MTP ialah penyebut biasa merentas kedua-dua jenis gentian.

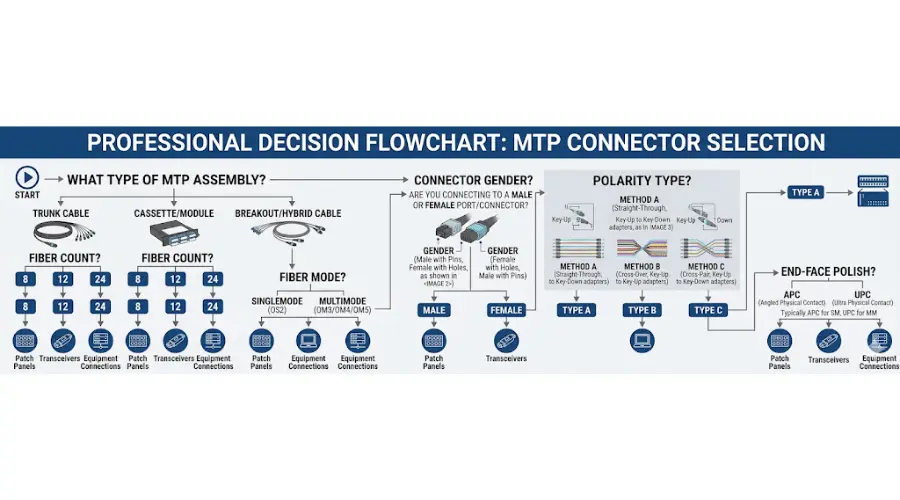

Cara Memilih Penyambung MTP yang Betul

Pemilihan MTP bukan satu keputusan - ia adalah satu siri pilihan terpaut yang mesti sejajar dengan reka bentuk saluran keseluruhan. Berikut adalah urutan praktikal.

Langkah 1: Padankan Kiraan Gentian dengan Optik

Mulakan dengan transceiver. Modul 40G SR4 QSFP+ menggunakan 8 gentian (4 Tx + 4 Rx). 100G SR4 QSFP28 juga menggunakan 8 gentian. 400G SR8 QSFP-DD menggunakan 16 gentian. Memilih kiraan gentian yang salah bermakna sama ada membuang gentian atau - lebih teruk - tidak mempunyai gentian aktif yang mencukupi untuk optik berfungsi. Jika anda menggunakan batang 12 gentian dengan optik 8 gentian, ketahui 4 gentian mana yang gelap dan rancang pemetaan kaset anda dengan sewajarnya.

Langkah 2: Sahkan Jantina Penyambung di Setiap Titik

Petakan setiap sambungan dalam pautan: port transceiver, kord tampalan, panel penyesuai, hujung kabel batang, port kaset. Pada setiap titik mengawan, satu sisi mesti jantan (dipin) dan satu lagi mesti perempuan (tidak disematkan). Ralat pesanan di sini adalah antara kesilapan medan - yang paling biasa dan paling mahal - dalam penempatan MTP.

Langkah 3: Pilih dan Kunci Kaedah Polariti

Pilih Jenis A, B atau C untuk keseluruhan pemasangan. Jangan campurkan kaedah. Pastikan setiap komponen dalam saluran - batang, kaset, penyesuai, kord tampalan - mengikut skema kekutuban yang sama. Dokumentasikannya dan sampaikan kepada setiap pasukan yang terlibat dalam pemasangan.

Langkah 4: Pilih Mod Tunggal atau Multimod

Jenis gentian mesti sepadan dengan optik dan jarak aplikasi. Pautan-jangkauan pendek pusat data (di bawah 100 meter) biasanya menggunakan OM3 atau OM4gentian pelbagai mod. Pautan-jarak yang lebih panjang, tulang belakang kampus dan sambungan-depan/haul belakang biasanya memerlukangentian mod-tunggal. Pilihan ini juga memberi kesan kepada pautan mod - satu-muka hujung penyambung dalam aplikasi tertentu mungkin memerlukan pengilat APC.

Langkah 5: Tentukan Jenis Himpunan - Batang, Kaset atau Pecahan

Tidak setiap pautan MTP digunakan dengan cara yang sama. Tiga jenis pemasangan utama memainkan peranan yang berbeza:

• Kabel batang MTP- Himpunan MTP-ke-MTP yang digunakan untuk sambungan tulang belakang antara panel tampalan atau kawasan pengedaran. Terdapat dalam pelbagai kiraan dan panjang gentian. LihatKord tampalan MTP/MPOuntuk contoh.
• Modul kaset MTP- Kepungan yang ditamatkan kilang-yang memecahkan antara muka MTP kepada berbilang port dupleks LC atau SC. Kaset adalah penting dalam sistem kabel berstruktur di mana peralatan menggunakan penyambung dupleks tetapi tulang belakangnya berasaskan MTP-.
• Kabel pelarian (abah-abah) MTP- Himpunan-kipas yang memisahkan satu penyambung MTP kepada penyambung dupleks individu (biasanya LC). Kabel pecah sepertiMPO-ke-LC abah-abah 12 gentiandigunakan apabila kipas terus-diutamakan berbanding pendekatan berasaskan kaset-.

Keputusan ini mempengaruhi kedua-dua kefungsian semasa dan kebolehskalaan masa hadapan. Pendekatan berasaskan kaset-lebih mudah untuk dikonfigurasikan semula semasa pemindahan pantas. Pendekatan berasaskan pemecahan-mungkin menawarkan kehilangan sisipan yang lebih rendah untuk pautan pendek,-ke-mata.

Kesilapan Biasa Membeli dan Memasang MTP

Jantina dan Polariti yang Mengelirukan

Jantina (lelaki vs perempuan) menentukan perkahwinan fizikal. Polariti (A, B, C) menentukan pemetaan laluan isyarat. Ia berkaitan - kedua-duanya melibatkan orientasi penyambung - tetapi ia bukan konsep yang boleh ditukar ganti. Pesanan yang mengelirukan kedua-duanya sering mengakibatkan komponen yang sesuai secara fizikal tetapi menghasilkan pautan yang terputus secara logik.

Dengan mengandaikan Penyambung MTP Gantikan Terus LC atau SC

Penyambung MTP tidak dipalamkan ke port LC atau SC. Mereka pada asasnya adalah antara muka yang berbeza. Untuk menyambungkan tulang belakang berasaskan MTP-ke peralatan yang menggunakan dupleksPenyambung LC, anda memerlukan peranti peralihan: sama ada modul kaset, kabel pecah atau panel penyesuai. Melangkau langkah ini adalah pengawasan perancangan yang mengejutkan.

Mengabaikan Akhir-Pemeriksaan dan Pembersihan Muka

Penyambung berbilang-gentian sangat sensitif terhadap pencemaran kerana berbilang teras gentian terdedah pada satu muka ferrule. MenurutPanduan penyambung MPO Fluke Networks, walaupun zarah kecil pada muka hujung MTP boleh menjejaskan berbilang saluran secara serentak, dan serpihan longgar boleh berhijrah ke zon teras semasa mengawan. Proses pemeriksaan standard-industri berikutIEC 61300-3-35, yang menentukan kriteria kebersihan untuk berbilang-ferrule gentian dan mengesyorkan memeriksa seluruh permukaan ferrule sebelum menilai zon gentian individu.

Memesan Kiraan Fiber yang Salah

Penyambung MTP 12-gentian dan penyambung MTP 8 gentian mungkin berasal daripada keluarga produk yang sama, tetapi ia tidak boleh ditukar ganti dalam reka bentuk pautan tertentu. Kiraan gentian mesti sepadan dengan kiraan lorong aktif transceiver dan skema pecahan. Apabila ragu-ragu, selaraskan kiraan gentian dengan lembaran data transceiver - bukan dengan perkara yang digunakan oleh projek terakhir.

Cara Membersih dan Menyelenggara Penyambung MTP

Pembersihan bukan pilihan dalam rangkaian gentian dan ia amat penting dalam sistem berbilang-gentian di mana satu ferrule kotor boleh merendahkan 12 atau 24 saluran sekaligus. Untuk panduan terperinci, rujuk kamigaris panduan penyelenggaraan dan pembersihan gentian optik.

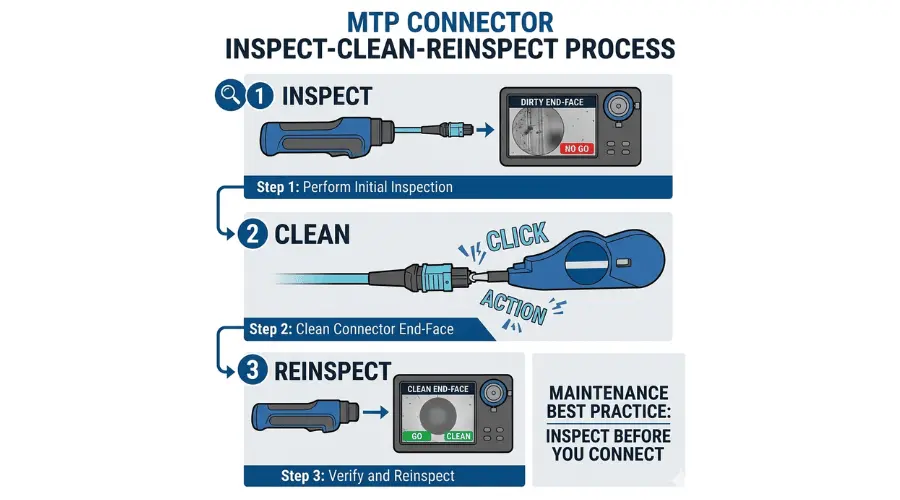

Proses Periksa-Bersihkan-Semula

Amalan terbaik yang diterima - disyorkan oleh IEC 61300-3-35 dan diperkukuh oleh pengeluar peralatan ujian utama - mengikut tiga langkah:

1. Periksamuka hujung penyambung di bawah pembesaran sebelum mengawan. Untuk penyambung MTP, ini bermakna memeriksa keseluruhan ferrule segi empat tepat terlebih dahulu, kemudian memeriksa muka hujung gentian individu dalam zon A (teras) dan B (pelapis).
2. Bersihmuka hujung menggunakan alat pembersih yang direka khusus untuk geometri ferrule MTP/MPO. Pembersih gentian-tunggal standard tidak menutupi hujung penuh-permukaan muka penyambung-berbilang gentian.
3. Periksa semulaselepas pembersihan untuk mengesahkan bahawa pencemaran telah dikeluarkan. Melangkau pemeriksaan semula boleh meninggalkan zarah yang dipindahkan ke penyambung mengawan semasa sambungan.

Mengapa Pencemaran Melanda Lebih Keras dalam Multi{0}}Pautan Gentian

Dengan penyambung LC dupleks, pencemaran menjejaskan satu gentian. Dengan 12-penyambung MTP gentian, zarah tunggal di lokasi yang salah boleh menyebabkan lonjakan kehilangan sisipan, kehilangan pulangan yang tinggi atau ralat terputus-putus merentas berbilang saluran. Dalam penyambung 24 gentian, risikonya berganda. Inilah sebabnya mengapa pusat data yang bergantung pada infrastruktur MTP melabur dalam skop pemeriksaan MTP automatik yang memberikan keputusan lulus/gagal mengikut kriteria IEC 61300-3-35 - pemeriksaan manual merentas 12 atau 24 muka hujung gentian terlalu perlahan dan terlalu tidak konsisten pada skala.

Soalan Lazim Mengenai Penyambung MTP

Adakah MTP sama dengan MPO?

Tidak betul-betul. MPO ialah format penyambung gentian berbilang-generik yang ditakrifkan oleh IEC 61754-7 dan TIA-604-5. MTP ialah versi penyambung MPO berprestasi tinggi yang dibuat oleh US Conec, dengan penambahbaikan kejuruteraan untuk kehilangan sisipan yang lebih rendah, ketahanan mekanikal yang lebih baik dan perumah boleh tanggal. Penyambung MTP boleh digabungkan sepenuhnya dengan penyambung MPO standard.

Bolehkah dua penyambung MTP lelaki mengawan secara langsung?

Tidak. Perkawinan MTP yang betul sentiasa memerlukan satu penyambung lelaki (disemat) dan satu penyambung perempuan (tidak disematkan). Dua penyambung lelaki akan mempunyai pin panduan mereka berlanggar, menjadikan pengawan mustahil dan berisiko kerosakan pin.

Adakah penyambung MTP serasi dengan LC atau SC?

Tidak langsung. MTP dan LC/SC ialah format penyambung yang berbeza. Untuk beralih antara mereka, anda memerlukan modul kaset, kabel pecahan atau panel penyesuai yang menyediakan penukaran MTP-ke-dupleks.

Yang manakah lebih baik untuk-kabel berketumpatan tinggi - MTP atau LC dupleks?

Untuk kabel tulang belakang dan batang di mana ketumpatan gentian dan kelajuan penggunaan penting, MTP secara amnya adalah pilihan yang lebih cekap. Dupleks LC kekal sebagai standard di pinggir peralatan, di mana sambungan port individu diperlukan. Dalam kebanyakan reka bentuk pusat data, kedua-duanya digunakan bersama - MTP dalam tulang belakang, LC pada antara muka peralatan. Untuk perbandingan terperinci, lihat kamiPanduan LC lwn MTP/MPO.

Bilakah saya harus menggunakan APC dan bukannya UPC pada penyambung MTP?

Gunakan APC apabila aplikasi memerlukan pantulan belakang yang sangat rendah - biasanya dalam-sistem analog mod tunggal, CATV, PON dan pautan-jarak jauh tertentu. Untuk kebanyakan aplikasi pusat data berbilang mod, UPC adalah standard. Jangan sekali-kali mencampurkan penyambung APC dan UPC dalam pasangan mengawan yang sama.

Apakah kiraan gentian yang harus saya pilih untuk aplikasi 400G?

Ia bergantung pada jenis transceiver. 400optik G SR8 dan DR8 memerlukan 16 gentian aktif (8 Tx + 8 Rx), menghala ke penyambung MTP 16 gentian. 400G DR4 menggunakan 8 gentian, menyokong MTP 8 gentian. Sentiasa sahkan kiraan gentian terhadap lembaran data modul transceiver.

Berapa kerap penyambung MTP perlu dibersihkan?

Amalan terbaik ialah memeriksa dan membersihkan (jika perlu) setiap kali penyambung dipadankan - sebelum setiap sambungan. Dalam persekitaran dengan kadar penyambungan semula yang tinggi (makmal, ujian, silang-kawasan sambung), disiplin ini secara langsung mengurangkan masa penyelesaian masalah dan kegagalan pautan.

Kesimpulan

Penyambung MTP bukan sekadar berbilang-palam gentian - ia ialah komponen-sistem yang prestasinya bergantung pada mendapatkan berbilang keputusan yang saling berkaitan dengan betul: kiraan gentian, jantina, kaedah kekutuban, jenis gentian, pengilat muka-akhir dan jenis pemasangan. Setiap pilihan ini mesti sejajar dengan transceiver, reka bentuk saluran dan peta jalan migrasi kemudahan.

Arahan MTP yang paling boleh dipercayai bermula dengan seni bina pautan yang didokumenkan - daripada transceiver ke transceiver - sebelum sebarang komponen dipesan. Disiplin tunggal itu menghalang sebahagian besar ralat medan: jantina yang salah, polariti tidak sepadan, kiraan gentian tidak serasi dan muka hujung tercemar yang merendahkan berbilang saluran sekaligus.

Jika anda merancang infrastruktur gentian berasaskan MTP-, terokai rangkaian penuh kamiPenyambung MPO/MTP, Kord tampalan MTP, danPenyesuai MTPuntuk mencari komponen yang sesuai untuk reka bentuk pautan khusus anda.
