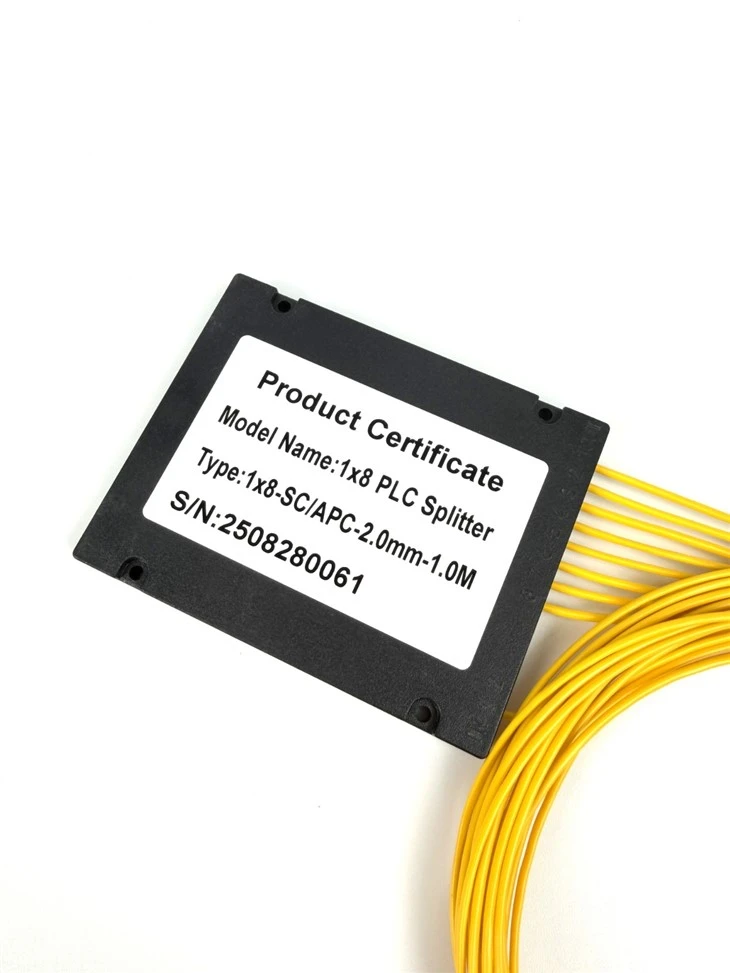

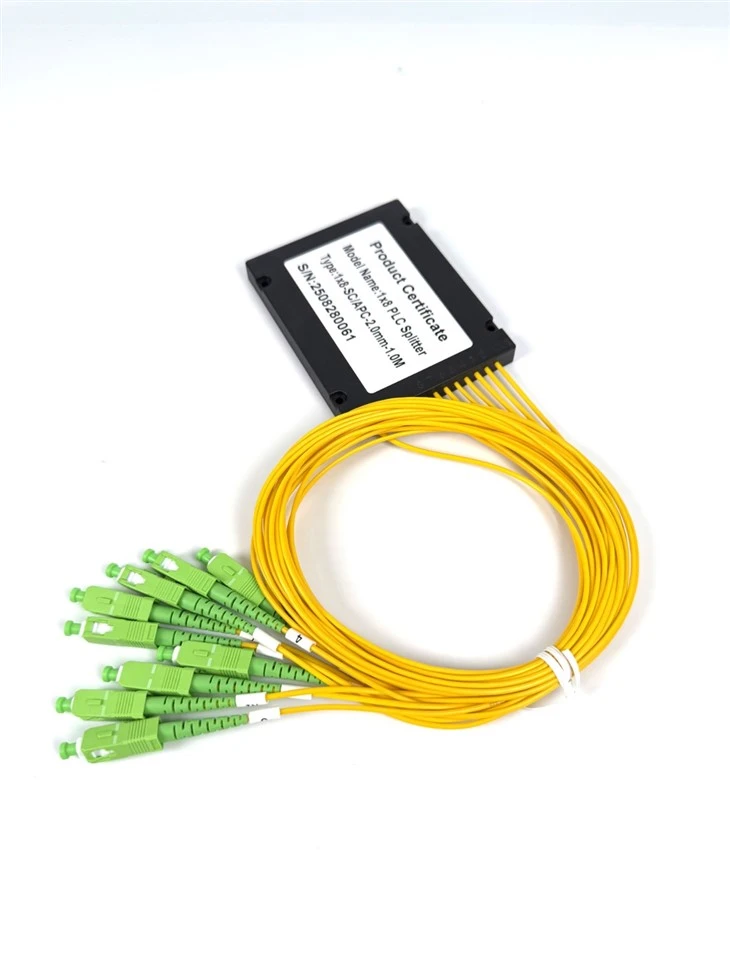

Apakah pembahagi gentian optik?
Pembahagi optik ialah peranti pasif yang membahagikan isyarat optik kepada beberapa bahagian. Ia digunakan terutamanya dalam rangkaian FTTx/PON untuk memisahkan kabel gentian optik tunggal kepada berbilang cawangan, membolehkan sokongan untuk berbilang pengguna akhir dan dengan itu mengurangkan beban pada rangkaian gentian tulang belakang. Selain itu, ia digunakan dalam penyelenggaraan rangkaian-jarak jauh, televisyen kabel, litar ATM dan untuk pengedaran isyarat dalam rangkaian tempatan/metro.
Pembahagi gentian optik biasanya mempunyai sekurang-kurangnya 2 port dan boleh mempunyai sehingga 128 port. Dua jenis yang paling biasa digunakan ialah-pemecah tirus bikonikal (FBT) tradisional yang kos efektif dan pembahagi litar gelombang cahaya satah (PLC) padat, berketumpatan tinggi yang sesuai.
Terdapat beberapa diameter standard gentian optik yang biasa digunakan dalam pembahagi PLC, yang berkaitan dengan dimensi luaran gentian. Diameter gentian biasa termasuk 250 μ m, 900 μ m, dan 2mm. Diameter gentian yang berbeza sesuai untuk pembungkusan dan aplikasi yang berbeza.
Spesifikasi Produk
|
Gaya Pakej |
Modul ABS |
Jenis Konfigurasi |
1x8 1x16 1x32 1x64 |
|
Jenis Gentian |
Mod Tunggal G.657A1 |

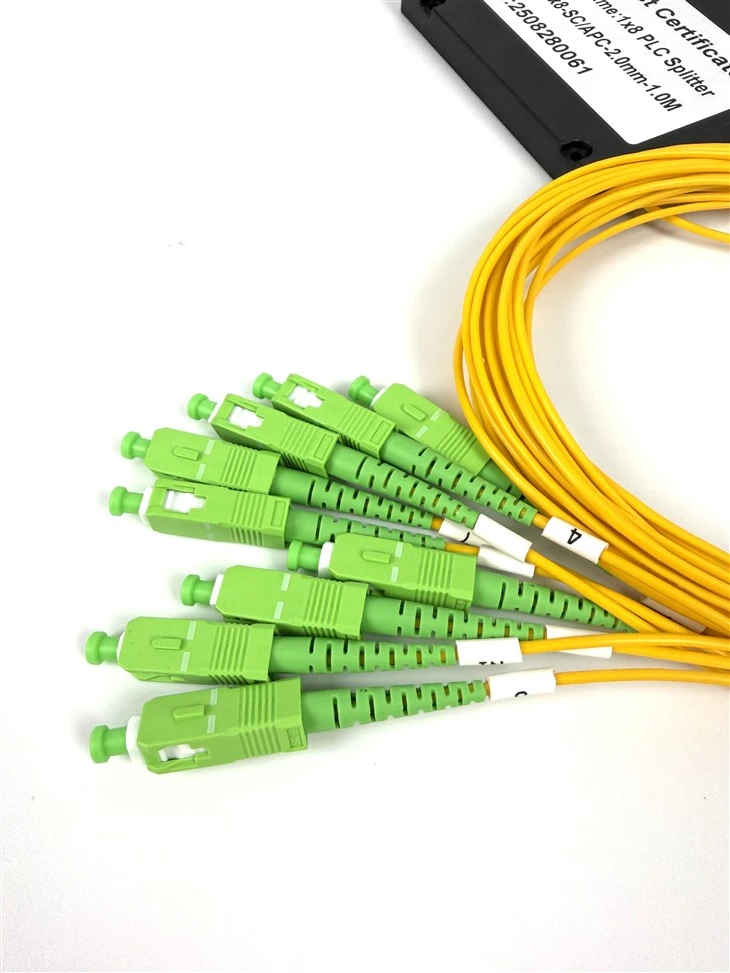

Jenis Penyambung |
SC/APC |
|
Diameter gentian |
2.0mm |
Panjang gentian |
>1m |
|
Kehilangan Sisipan |
Kurang daripada atau sama dengan 17.3dB |
Kerugian Pulangan |
Lebih besar daripada atau sama dengan 50dB |
|
Keseragaman Kehilangan |
Kurang daripada atau sama dengan 1.5dB |
Directivity |
Lebih besar daripada atau sama dengan 65dB |
|
Kehilangan Bergantung Polarisasi |
Kurang daripada atau sama dengan 0.3dB |
Kehilangan Bergantung Suhu |
Kurang daripada atau sama dengan 0.5dB |
|
Kehilangan Bergantung Panjang Gelombang |
Kurang daripada atau sama dengan 0.3dB |
Lebar Jalur Pengendalian |
1260~1650nm |
|
Suhu Operasi |
-40~85 darjah |
Suhu Penyimpanan |
-40~85 darjah |
Permohonan
Pembahagi PLC digunakan secara meluas dalam rangkaian FTTH untuk mengedarkan isyarat optik dari lokasi pusat ke beberapa rumah atau lokasi. Rajah berikut menunjukkan aplikasi biasa pembahagi PLC 1x4. Isyarat optik dari OLT memasuki pembahagi PLC melalui gentian input tunggal. Kemudian, pembahagi PLC sama rata membahagikan isyarat optik masuk kepada empat rasuk berbeza mengikut nisbah yang telah ditetapkan, setiap rasuk membawa bahagian kuasa optik input yang sama. Selepas membelah, isyarat optik dihantar kepada empat gentian keluaran bebas, yang mengedarkan isyarat kepada empat pengguna atau peranti yang berbeza
