Kord Tampalan Gentian MPO MTP MM OM3

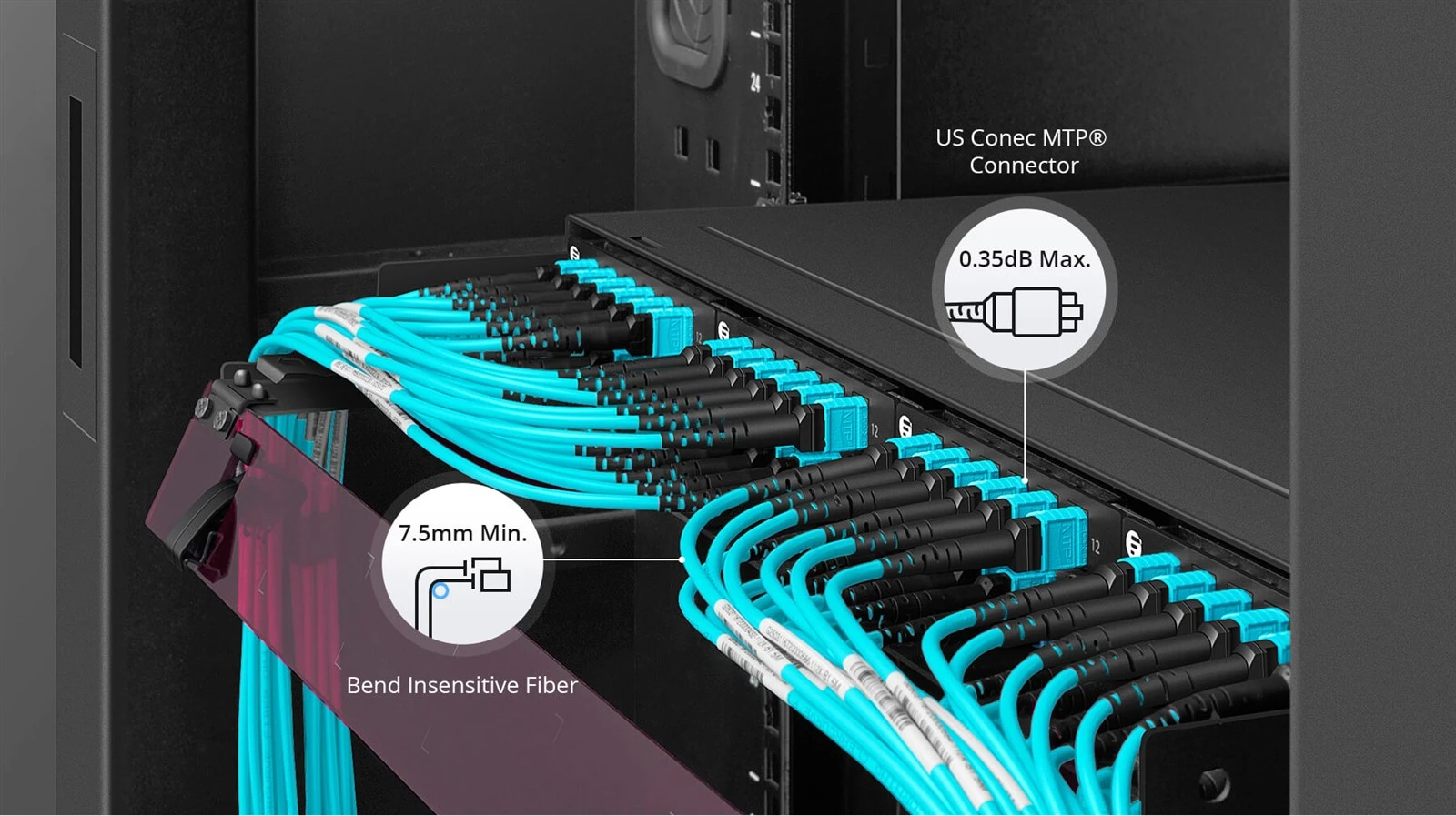

A: Soalan yang bagus - ini muncul sepanjang masa! MPO (Multi-fiber Push On) ialah standard industri generik untuk penyambung berbilang-fiber, manakala MTP® ialah jenama-berprestasi tinggi yang dikeluarkan oleh US Conec. Fikirkan seperti ini: semua penyambung MTP mematuhi MPO-tetapi tidak semua penyambung MPO mempunyai ciri MTP yang dipertingkatkan. Versi MTP menawarkan toleransi yang lebih ketat, perumah boleh tanggal untuk penamatan semula yang lebih mudah dan prestasi optik keseluruhan yang lebih baik. Ia boleh ditukar ganti sepenuhnya dan akan mengawan antara satu sama lain, tetapi apabila anda mencampurkannya, prestasi pautan keseluruhan akan dihadkan oleh penyambung-kualiti yang lebih rendah. Untuk misi-aplikasi pusat data kritikal, kami mengesyorkan MTP untuk hasil terbaik.

J: Kekutuban adalah mengenai memastikan pemancar (Tx) anda bersambung ke penerima (Rx) di hujung yang lain – silap dan anda mendapat isyarat sifar. Berikut ialah pecahan pantas: Jenis A ialah "lurus-melalui" dengan kekunci-atas pada satu hujung dan kekunci-bawah pada satu lagi. Jenis B "terbalik" dengan kedua-dua hujung kekunci-ke atas, membalikkan kedudukan gentian 1-ke-12 dan 12-ke-1. Jenis C ialah "pasangan terbalik" di mana pasangan bersebelahan bertukar kedudukan. Untuk kebanyakan penggunaan optik selari 40G/100G di pusat data, kami melihat Jenis B digunakan paling kerap kerana ia membolehkan anda menggunakan kord tampalan dupleks A-ke-B standard yang sama di kedua-dua hujung – pengurusan inventori yang lebih mudah. Jika anda tidak pasti, hantarkan rajah rangkaian anda kepada kami dan kami akan membantu anda memikirkan konfigurasi polariti yang betul.

J: Dengan gentian berbilang mod OM3 yang menjalankan 40GBASE-SR4 atau 100GBASE-optik SR4, anda melihat maksimum 100 meter. Untuk 10GBASE-SR, OM3 boleh naik sehingga 300 meter. Sekarang, jika anda memerlukan lebih sedikit jangkauan – katakan 150 meter untuk 40G/100G – anda ingin meningkatkan kepada gentian OM4, yang mempunyai lebar jalur yang lebih tinggi (4700 MHz·km lwn 2000 MHz·km untuk OM3). Kebanyakan aplikasi pusat data muat dengan selesa dalam jangkauan OM3 memandangkan jarak rak-ke-rak biasanya berada di bawah 100 meter. Intinya: untuk projek-sensitif kos dengan jangka pendek, OM3 berkemampuan sempurna dan menjimatkan wang anda.

J: Ini penting – silap jantina dan anda sama ada akan merosakkan penyambung atau tidak mempunyai sambungan langsung. Penyambung MTP lelaki mempunyai pin penjajaran; penyambung wanita mempunyai lubang panduan yang menerima pin tersebut. Inilah peraturan emas: lelaki sentiasa mengawan dengan perempuan, tidak pernah sama-dengan-sama. Kebanyakan modul transceiver (QSFP+, QSFP28) telah dibina-dalam antara muka lelaki dengan pin, jadi kord tampalan anda mestilah perempuan. Apabila menyambungkan dua kabel batang wanita melalui panel penyesuai, penyesuai itu sendiri mengendalikan penjajaran pin. Kami mengeluarkan kabel kami dengan pin panduan ketepatan yang memastikan penjajaran gentian sub{10}}mikron – begitulah cara kami mencapai nombor kehilangan sisipan yang rendah tersebut.

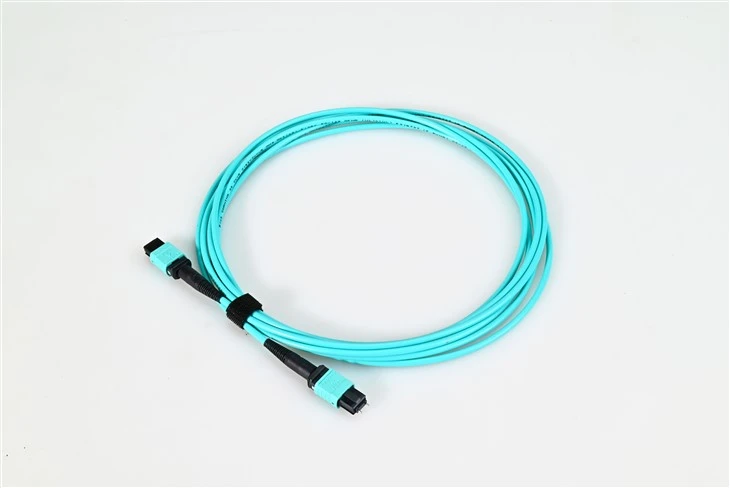

A: Aqua ialah TIA-598 kod warna standard untuk laser-gentian berbilang mod OM3 dan OM4 yang dioptimumkan – ia bukan sekadar hiasan! Apabila anda bekerja di pusat data padat dengan beratus-ratus kabel, jaket aqua itu serta-merta memberitahu anda ia gentian 50/125 mikron berbilang mod yang direka untuk transceiver VCSEL pada 850nm. Anda tidak akan mencampurkannya secara tidak sengaja dengan kabel mod tunggal{13}}kuning. Sesetengah pengeluar menggunakan Erika Violet (warna sedikit berbeza) khusus untuk OM4 membezakan daripada OM3, walaupun kedua-dua aqua dan violet boleh diterima. But penyambung kami juga dikodkan warna mengikut kiraan gentian: kelabu untuk 8 gentian, hitam untuk 12 gentian dan merah untuk 24 gentian – menjadikan pemasangan dan penyelesaian masalah lebih cepat.

J: Kord tampalan MTP/MPO OM3 kami ditentukan untuk kehilangan pemasukan maksimum Kurang daripada atau sama dengan 0.50dB dengan ferrules MT multimod standard, tetapi kami juga menawarkan versi kehilangan-rendah yang mencapai Kurang daripada atau sama dengan 0.30dB tipikal dan Kurang daripada atau sama dengan 0.50dB maks Untuk aplikasi yang sangat mencabar, kabel gred elit/premium kami mencapai sekitar 0.15dB biasa. Setiap kabel yang kami hantar akan diuji secara individu – kami menggunakan interferometri 3D untuk mengesahkan geometri ferrule dan-kualiti muka tamat. Kerugian pulangan adalah Lebih besar daripada atau sama dengan 20dB untuk pelbagai mod. Spesifikasi ini penting apabila anda mengira belanjawan pautan anda untuk sambungan 40G atau 100G; setiap persepuluh dB dikira dalam berbilang titik tampalan. Kami menyediakan laporan ujian dengan setiap kumpulan jika anda memerlukan dokumentasi untuk rekod anda.

J: Tidak keterlaluan sama sekali – sebenarnya, ia adalah pelaburan yang bijak. Gentian OM3 dengan penyambung MTP/MPO menyokong 10GBASE-SR sehingga 300 meter tiada masalah. Keindahannya ialah anda sedang membina infrastruktur yang sedia untuk 40G dan 100G apabila anda perlu menaik taraf – tiada pengkabelan semula diperlukan. Ramai pelanggan kami menggunakan kabel batang OM3 MTP hari ini untuk 10G dan hanya menukar transceiver kemudian untuk melompat ke kelajuan yang lebih tinggi. Penyambung 12-gentian MTP berfungsi dengan sempurna dengan 10G SFP+ melalui kaset pecah (MTP hingga 6×LC dupleks), memberikan anda manfaat ketumpatan berbilang{18}}pengkabelan gentian walaupun pada kelajuan yang lebih rendah. Ini semua tentang kalis masa depan pelaburan anda.

J: Anda betul bahawa pembersihan MTP memerlukan alat khusus – anda tidak boleh hanya menggunakan pembersih klik LC standard. Kami mengesyorkan MTP-pembersih jenis kekili-atau pembersih kaset yang direka untuk pelbagai-ferrule gentian. Gerakan pembersihan harus merentasi semua 12 (atau 24) muka-gentian dalam satu laluan. Sebelum setiap mengawan, bersihkan kedua-dua penyambung – walaupun satu zarah habuk pada satu gentian boleh menyebabkan kehilangan 1dB+ dan merosakkan bajet pautan anda. Pastikan penutup habuk tersebut pada bila-bila masa penyambung tidak dipasang. Untuk pemeriksaan, anda memerlukan mikroskop dengan hujung penyesuai MTP. Kami menyertakan penutup habuk dengan setiap kabel, dan percayalah, gunakannya. Beberapa saat yang dihabiskan untuk pembersihan menjimatkan berjam-jam penyelesaian masalah kemudian.
