Apakah kabel tampalan SC LC?
SC-Kord tampal gentian optik LC ialah kabel tampalan padat kecil yang sangat popular digunakan dalam banyak aplikasi. Penyelesaian rangkaian ini termasuk rangkaian telekomunikasi, LAN, rangkaian pemprosesan data, penamatan peranti dan pengedaran premis. Kord tampalan SC-LC direka untuk menyampaikan penyelesaian Ethernet pantas dalam aplikasi Gigabit dan aplikasi ATM dengan penggunaan ruang yang lebih sedikit.
Spesifikasi
| Parameter | Unit | FC, SC, LC/ Kord tampalan gentian berperisai | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Kehilangan sisipan (biasa) | dB | Kurang daripada atau sama dengan 0.3 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.3 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.3 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.3 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.3 | Kurang daripada atau sama dengan 0.3 |
| Pulangan kerugian | dB | Lebih besar daripada atau sama dengan 45 | Lebih besar daripada atau sama dengan 50 | Lebih besar daripada atau sama dengan 60 | Lebih besar daripada atau sama dengan 30 | Lebih besar daripada atau sama dengan 45 | Lebih besar daripada atau sama dengan 50 | Lebih besar daripada atau sama dengan 30 | Lebih besar daripada atau sama dengan 45 | Lebih besar daripada atau sama dengan 50 | Lebih besar daripada atau sama dengan 35 | Lebih besar daripada atau sama dengan 55 | Lebih besar daripada atau sama dengan 75 |
| Panjang gelombang operasi | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Kebolehtukaran | dB | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | ||||||||
| Getaran | dB | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | Kurang daripada atau sama dengan 0.2 | ||||||||
| Suhu operasi | ijazah | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Suhu penyimpanan | ijazah | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diameter kabel | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

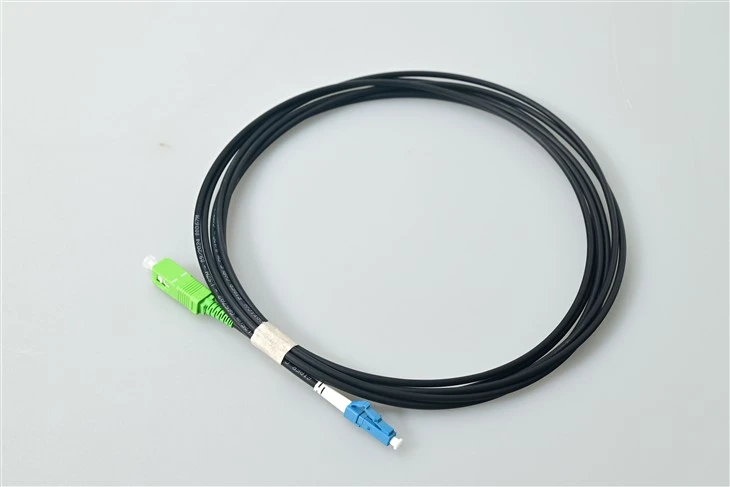

Kord Tampalan Gentian Optik SC/APC ke LC/UPC
APC-ke-Reka Bentuk Hibrid UPC
Pengilat bersudut 8 darjah SC/APC memberikan lebih daripada atau sama dengan kehilangan pulangan 60 dB. Pengilat kubah LC/UPC memberikan Lebih daripada atau sama dengan 50 dB. Satu kabel menyambungkan kedua-dua jenis antara muka - badan hijau mengenal pasti APC, biru mengenal pasti UPC.
Faktor Bentuk Kecil, Sambungan LC -Ketumpatan Tinggi
Ferrule LC 1.25 mm ialah separuh saiz SC 2.5 mm - menggandakan ketumpatan port dalam transceiver SFP/SFP+/QSFP. Selak gaya RJ-untuk operasi palam-dan-cepat.

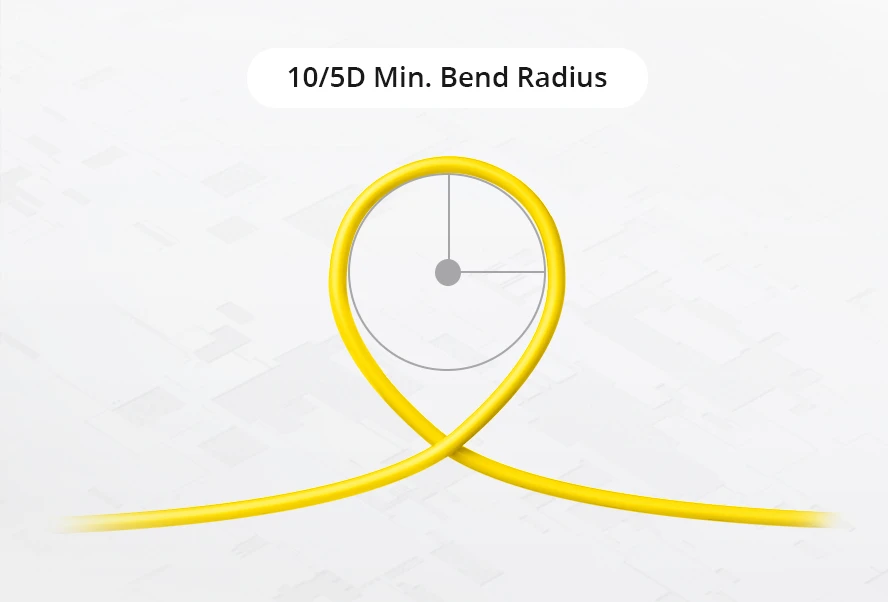

G.657.A1 Bend-Serat Tidak Peka
Jejari selekoh minimum 10 mm untuk penghalaan ketat dalam panel tampalan dan pendawaian di bawah-lantai. Serasi ke belakang dengan G.652.D. Menyokong sehingga 40 km pada 1550 nm.
Penyelesaian Aplikasi
Senario penggunaan biasa untuk kabel tampal gentian mod tunggal SC ke LC ini.
Rangkaian Akses FTTH / GPON
Menyambungkan port SC/APC OLT ke peralatan LC/UPC ONT di ODF. ThePembahagi PLCdalam laluan pengedaran juga menggunakan antara muka SC/APC.
Pusat Data Silang-Sambung
Menampal panel pengedaran gentian SC/APC terus ke transceiver LC/UPC SFP+ dalam suis ToR. Menyokong 10GbE, 25GbE dan 100GbE.

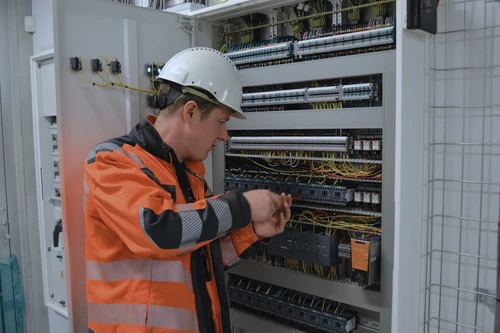

CATV / RF melalui Fiber
APC hujung-muka menghalang herotan CSO/CTB dalam video analog. Digunakan antara pemancar hujung kepala dan nod optik dalam rangkaian HFC.

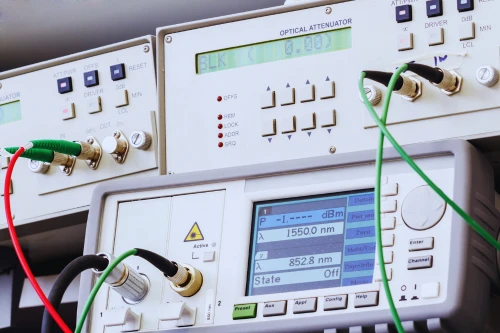

Pengujian & Pengukuran Telekom
Rujukan-kord ujian gred untuk menyambungkan port ujian LC/UPC OTDR ke bingkai pengedaran SC/APC di pejabat pusat.
Migrasi LAN Perusahaan
Bridges warisan SC-menamatkan kabel berstruktur kepada suis dan penghala berasaskan LC-baharu tanpa-penamatan semula.
Sistem Multiplexing WDM
Antara muka SC/APC mux/demux port dengan transponder LC/UPC dalam penggunaan CWDM dan DWDM.
Penerangan Produk
Setiap kord tampalan gentian optik diuji 100% untuk kehilangan sisipan dan kehilangan kembali pada 1310/1550 nm. Ferrules seramik zirkonia menghantar Kurang daripada atau sama dengan 0.2 dB kebolehtukaran melalui Lebih daripada atau sama dengan 1,000 kitaran mengawan. Kemudahan yang diperakui ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, mematuhi REACH. Pilihan jaket OFNR dan LSZH. Diameter kabel φ0.9 / φ2.0 / φ3.0 mm. Panjang tersuai 0.3 m–100 m tersedia.
Penerangan Produk
S: Apakah perbezaan antara APC dan UPC pada kord tampalan gentian optik?
A: APC mempunyai muka bersudut 8 darjah-( Lebih daripada atau sama dengan kehilangan pulangan 60 dB), UPC mempunyai muka-berbentuk kubah-( Lebih besar daripada atau sama dengan 50 dB). Sistem GPON dan CATV memerlukan APC di bahagian pengedaran; port peralatan seperti transceiver SFP menggunakan UPC. Penyambung hijau=APC, Biru=UPC.
S: Bolehkah saya memasangkan penyambung APC ke dalam penyesuai UPC?
A: No. Mismatched polish creates an air gap causing >Kehilangan 3 dB dan kerosakan ferrule. Sentiasa kandingkan APC dengan APC, UPC dengan UPC. Slot kunci bersudut dihidupkanPenyesuai SC/APCmenghalang kebanyakan kawin silang-yang tidak disengajakan.
S: Apakah kelajuan dan jarak yang disokong?
A: 100 Mbps hingga 100GbE. Sehingga 10 km pada 1310 nm, 40 km pada 1550 nm. Jangkauan sebenar bergantung pada belanjawan optik transceiver dan jumlah kehilangan pautan.
S: Apakah perbezaan antara kord tampalan dan agentian pigtail?
J: Kord tampalan mempunyai penyambung pada kedua-dua hujung untuk kegunaan palam-dan-main. Kuncir mempunyai satu penyambung dan satu hujung gentian kosong untuk penyambungan gabungan ke kabel batang.
S: Bolehkah saya memesan versi panjang tersuai atau dupleks?
A: Ya. Tersuai 0.3 m–100 m, masa pendahuluan 3–5 hari. Versi dupleks, perisai dan LSZH tersedia. Kami juga buatSC/APC 12 teras kepada LC/UPCuntuk keperluan kiraan serat yang lebih tinggi.
