Penyambung MPO Gentian Optik Mod Tunggal Multimod APC PC GR-326-CORE Mematuhi
video
Penyambung MPO Gentian Optik Mod Tunggal Multimod APC PC GR-326-CORE Mematuhi

Penyambung MPO Gentian Optik Mod Tunggal Multimod APC PC GR-326-CORE Mematuhi

Penyambung MPO gentian optik
●Kehilangan sisipan yang rendah dan kehilangan pantulan belakang
●Kebolehtukaran yang baik
●Ketahanan yang baik
●Kestabilan suhu tinggi
Send Inquiry

Product Introduction

Pengenalan Produk



Penyambung MPO gentian optik ialah generasi pertama penyambung gentian optik berbilang-teras pengapit klip. Penyambung MPO gentian optik telah menjadi standard untuk arkitek rangkaian yang memerlukan kepadatan dan berusaha untuk masa pemasangan yang lebih singkat, serta infrastruktur kabel yang dipermudahkan untuk mereka.Pusat data 40G/100G. Penyambung MPO berbilang-mod boleh membungkus 12, 24 atau 72 gentian ke dalam satu ferrule, ketumpatan yang meningkat ini telah meningkatkan daya tarikannya, terutamanya dalam pasaran pusat data terhad-angkasa.

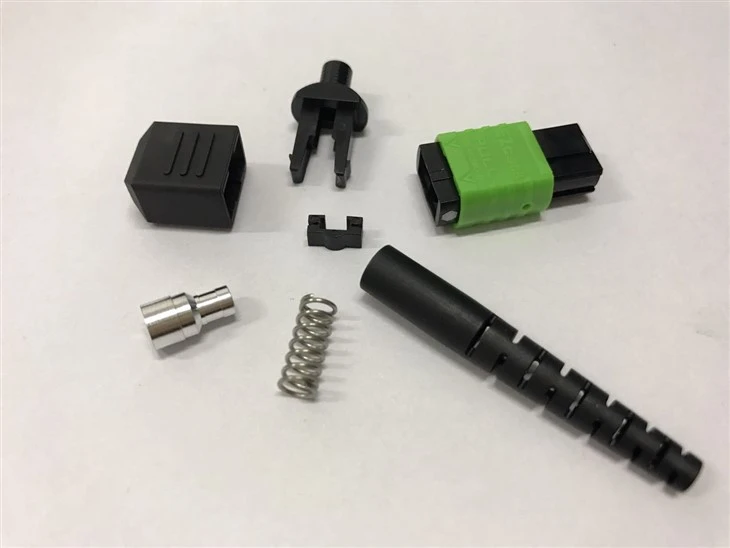

Bahagian Penyambung: Penutup Debu, Perumah Luar, Pemasangan Ferrule(A/B), Spring, Penyumbat, Cincin Memukau, But Hitam

Warna Pilihan: Biru, Hijau, Beige, Aqua, Violet, Lemon Green (Warna boleh disesuaikan)



Spesifikasi Produk



Parameter

SM

MM

APC

PC

Ikehilangan sertion

0.35Db Maks(jenis 00.15dB)

0.35Db Maks(jenis 00.15dB)

Rkerugian eturn

Lebih besar daripada atau sama dengan 60dB



Operating panjang gelombang

1310nm, 1550nm

850nm, 1300nm

Ferrule Konsentrik

Kurang daripada atau sama dengan 1µm

Kurang daripada atau sama dengan 4µm



Ciri-ciri



Kehilangan sisipan rendah dan kehilangan pantulan belakang

Kebolehubahan yang baik

Ketahanan yang baik

Kestabilan suhu tinggi

Standard: Telcordia GR-326-CORE



Tempat MPO Multi-Penyambung Gentian Digunakan



Optik Selari 40G/100G dalam Pusat Data

Seni bina tulang belakang-dan-moden bergantung pada transmisi optik selari untuk mencapai kelajuan 40 Gigabit dan 100 Gigabit.MPO berbilang-tolak gentian-pada penyambung untuk optik selarimenggantikan sehingga enam pelompat dupleks individu dengan antara muka tunggal, memotong masa sambungan-silang dan mengurangkan kesesakan kabel antara-suis-rak atas dan lapisan pengagregatan.

Sistem Pengkabelan Berstruktur Ketumpatan Tinggi-

Modul kaset pra-menamatkan menukar-antara muka MPO berbilang gentian kepada port dupleks LC atau SC individu.Penyambung MPO 12 teras untuk penyepaduan modul kasetdipadankan secara langsung dengan reben dalaman panel, membolehkan alat-penyerahan percuma dan mengurangkan-kerja penyambungan gabungan tapak.

MTP/MPO Kaset dan Patch-Panel Cross-Sambung

Modul kaset pra-menamatkan menukar-antara muka MPO berbilang gentian kepada port dupleks LC atau SC individu. Penyambung MPO 12-teras untuk penyepaduan modul kaset dipadankan secara langsung dengan reben dalaman panel, membolehkan alat-penyerahan percuma dan mengurangkan kerja penyambungan gabungan di tapak.

Pautan Tulang Belakang Kampus Perusahaan

Rangkaian universiti, hospital dan kampus korporat selalunya menggunakan batang bangunan antara-panjang yang membawa berpuluh-puluh helai gentian. Menggunakan penyambung batang MPO yang dinilai kepada Telcordia GR-326-CORE menyatukan helai tersebut menjadi satu titik mengawan di setiap pintu masuk bangunan, mengurangkan kiraan penyambung dan beban kerja pemeriksaan yang berkaitan.

Siaran, Media dan Pentas-Larian Gentian Pengeluaran

Di luar-trak penyiaran dan-tingkat pengeluaran acara secara langsung memerlukan persediaan pantas dan pembongkaran pelbagai-pautan gentian saluran. Medan-penyambung MPO boleh dipasang dengan klip-mekanisme pengapit membolehkan juruteknik mengawan 12 atau 24 gentian serentak, menyokong suapan berbilang-kamera HD/4K tanpa tampalan gentian setiap-individu.

Soalan Lazim



S1: Berapa banyak teras gentian penyambung MPO ini menyokong dalam satu ferrule?

J: Penyambung ini tersedia dalam konfigurasi 12-teras, 24-teras dan 72-teras. Setiap varian menempatkan semua gentian dalam satu ferrule MT acuan ketepatan, membolehkan penyambung optik MPO berbilang teras menggantikan antara muka simpleks atau dupleks berbilang dalam satu kitaran mengawan.

S2: Adakah penyambung MPO ini serasi dengan gentian mod tunggal dan berbilang mod?

A: Ya. Versi singlemode ditawarkan dalam kedua-dua jenis APC dan PC polish yang beroperasi pada 1310 nm dan 1550 nm, manakala versi multimode beroperasi pada 850 nm dan 1300 nm. Kepekatan ferrule dipegang kepada Kurang daripada atau sama dengan 1 µm untuk mod tunggal dan Kurang daripada atau sama dengan 4 µm untuk berbilang mod, memastikan penjajaran yang konsisten dalam mana-mana kategori gentian.

S3: Apakah kerugian sisipan dan kerugian pulangan yang boleh saya jangkakan?

J: Kehilangan sisipan maksimum ialah 0.35 dB setiap pasangan yang dikawinkan, dengan nilai biasa sekitar 0.15 dB. Kerugian pulangan pada APC-unit mod tunggal yang digilap mencapai Lebih daripada atau sama dengan 60 dB. Angka-angka ini menjadikan penyambung sesuai sebagai-antara muka MPO kehilangan rendah untuk pautan optik selari 40G dan 100G yang memerlukan margin belanjawan-pautan ketat.

S4: Apakah standard yang dipatuhi oleh penyambung ini?

J: Pengeluaran dan ujian mengikut spesifikasi Telcordia GR-326-CORE, standard kebolehpercayaan yang diiktiraf industri untuk penyambung gentian optik mod tunggal dan berbilang mod. Pematuhan meliputi ketahanan alam sekitar, ketahanan mekanikal dan prestasi optik di bawah kitaran haba.

S5: Bolehkah penyambung ini digunakan dalam penggunaan transceiver 40G QSFP+ dan 100G QSFP28?

J: Ia direka khusus untuk aplikasi tersebut.Penyambung MPO 12 gentian untuk modul transceiver QSFP dipadankan dengan bekas berbilang-gentian di dalam optik QSFP+ SR4 dan QSFP28 SR4 standard, menyediakan lorong selari yang diperlukan untuk 40 Gigabit dan 100 Gigabit Ethernet.

S6: Apakah warna perumah yang tersedia untuk pengenalpastian jenis kekutuban dan gentian-?

A: Pilihan warna standard termasuk biru, hijau, kuning air, aqua, ungu dan hijau limau. Warna perumahan tersuai juga boleh dihasilkan atas permintaan untuk diselaraskan dengan skema pengekodan-warna tapak anda untuk jenis gentian atau pengurusan kekutuban.

S7: Apakah bahagian komponen utama penyambung MPO ini?

A: Pemasangan terdiri daripada penutup habuk, perumah luar, pemasangan ferrule (orientasi kekunci A/B), spring, penyumbat, gelang rivet dan but. Setiap komponen direka bentuk untuk kitaran mengawan berulang sambil mengekalkan ketepatan penjajaran yang diperlukan dalam pemasangan penyambung-berbilang gentian berketumpatan tinggi-tinggi.

S8: Bagaimanakah prestasi penyambung ini di bawah suhu yang melampau?

J: Produk ini direka bentuk untuk operasi kestabilan-suhu-tinggi yang konsisten dengan keperluan persekitaran GR-326-CORE. Ini menjadikan penyambung MPO yang stabil suhu untuk infrastruktur telekom sesuai untuk pejabat pusat, kabinet luar dan bilik peralatan di mana keadaan ambien berubah-ubah.

S9: Apakah kuantiti pesanan minimum untuk OEM atau perolehan pukal?

J: MOQ berbeza mengikut kiraan teras dan jenis pengilat. Hubungi pasukan jualan kami di sales@evoluxfiber.com untuk mendapatkan sebut harga mengenai pesanan pukal penyambung gentian MPO, termasuk penjenamaan tersuai, pelabelan peribadi dan keperluan pembungkusan.

S10: Bagaimanakah saya harus membersihkan muka hujung ferrule MPO-sebelum mengawan?

A: Gunakan aalat pembersihan jenis-jenis atau kaset-dedikasi MPO/MTP yang meliputi permukaan ferrule segi empat tepat penuh dalam satu laluan. Pembersih simplex standard yang direka untuk penyambung LC atau SC tidak boleh mencapai semua muka-fiber secara serentak dan tidak boleh digunakan pada berbilang-ferrule gentian.
