Bagaimana untuk mengukur tindak balas spektrum splitter serat optik PLC?

Hei ada! Sebagai pembekal splitter PLC serat optik, saya sering ditanya tentang bagaimana untuk mengukur tindak balas spektrum peranti Nifty ini. Jadi, saya fikir saya akan berkongsi beberapa pandangan mengenai topik ini.

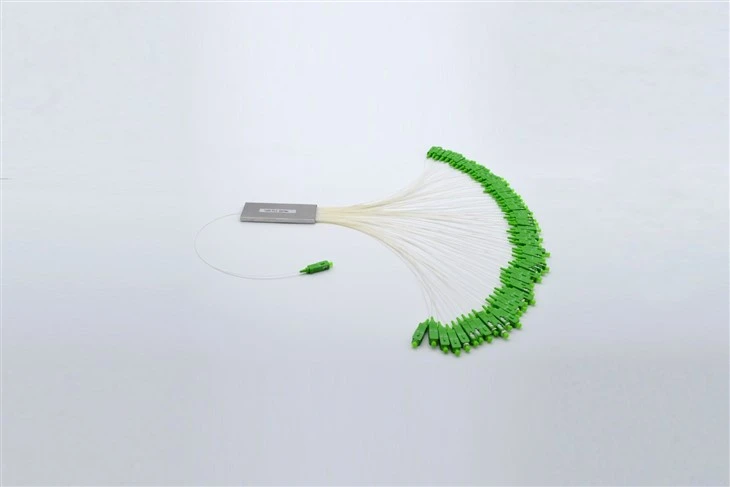

Mula -mula, mari kita fahami apa pemisahan plc fiber optik. Ia merupakan komponen utama dalam rangkaian gentian optik, digunakan untuk memecah isyarat optik ke dalam pelbagai output. Kami menawarkan pelbagai splitters ini, sepertiSplitter serat PLC 1x64, tiub keluli, serat telanjang 250μm, SC APC, singlemode, TheSplitter serat PLC 1x16, tiub keluli, serat telanjang 250μm, SC UPC, singlemode, dan yangSplitter serat optik 1x4 PLC.

Mengapa mengukur tindak balas spektrum?

Mengukur tindak balas spektrum pembahagi PLC serat optik adalah penting. Ia membantu kita memahami bagaimana splitter melakukan sepanjang panjang gelombang yang berbeza. Ini penting kerana dalam aplikasi dunia sebenar, isyarat gentian optik boleh beroperasi pada pelbagai panjang gelombang. Dengan mengetahui tindak balas spektrum, kami dapat memastikan bahawa splitter akan berfungsi dengan baik dalam persediaan rangkaian yang berbeza.

Peralatan diperlukan

Untuk mengukur tindak balas spektrum, anda memerlukan beberapa peralatan utama:

1. Sumber cahaya: Sumber laser yang boleh disesuaikan adalah ideal. Ia membolehkan anda mengubah panjang gelombang cahaya yang dihantar ke pembahagi. Dengan cara ini, anda boleh menguji prestasi splitter pada panjang gelombang yang berbeza.
2. Meter kuasa: Peranti ini mengukur kuasa cahaya yang keluar dari setiap port output splitter. Anda memerlukan meter kuasa dengan ketepatan yang tinggi untuk mendapatkan hasil yang boleh dipercayai.
3. Kabel serat optik: Baik - Kabel serat optik yang berkualiti adalah penting untuk menghubungkan sumber cahaya, splitter, dan meter kuasa. Pastikan kabel ditamatkan dengan betul untuk mengelakkan kerugian isyarat.

Proses pengukuran

1. Persediaan: Pertama, sambungkan sumber laser yang boleh disesuaikan ke port input splitter serat optik PLC menggunakan kabel serat optik. Kemudian, sambungkan setiap port output splitter ke meter kuasa menggunakan kabel serat optik berasingan.
2. Cek awal: Sebelum memulakan pengukuran, pastikan semua sambungan selamat. Semak meter kuasa untuk memastikan ia ditentukur dengan betul. Anda juga boleh melakukan ujian cepat dengan panjang gelombang tunggal untuk memastikan semuanya berfungsi seperti yang diharapkan.
3. Sapu panjang gelombang: Mulakan sumber laser yang boleh disesuaikan dan tetapkannya ke panjang gelombang permulaan julat pengukuran anda. Sebagai contoh, anda mungkin bermula pada 1260 nm. Ukur kuasa pada setiap port output menggunakan meter kuasa. Kemudian, kenaikan panjang gelombang dengan langkah kecil, katakan 1 nm, dan ulangi pengukuran kuasa pada setiap port output. Terus lakukan ini sehingga anda sampai ke hujung pengukuran anda, yang boleh menjadi 1625 nm.
4. Rakaman data: Semasa anda mengukur kuasa pada setiap panjang gelombang dan port output, rekod data. Anda boleh menggunakan spreadsheet atau perisian pembalakan data untuk menjejaki nilai -nilai. Data ini akan digunakan untuk merancang lengkung tindak balas spektrum.
5. Pengiraan: Sebaik sahaja anda mempunyai semua data, anda boleh mengira kehilangan sisipan dan keseragaman untuk setiap panjang gelombang. Kehilangan penyisipan adalah perbezaan antara kuasa input dan kuasa output pada panjang gelombang tertentu. Keseragaman adalah perbezaan antara kuasa output maksimum dan minimum pada panjang gelombang yang diberikan.

Merancang lengkung tindak balas spektrum

Selepas mengumpul semua data, sudah tiba masanya untuk merancang lengkung tindak balas spektrum. Anda boleh menggunakan perisian seperti Excel atau perisian pengukuran optik khusus. Pada paksi x, plot panjang gelombang, dan pada paksi y, plot kehilangan sisipan atau kuasa output. Keluk ini akan memberi anda perwakilan visual bagaimana pembahagi itu melaksanakan panjang gelombang yang berbeza.

Menganalisis hasilnya

1. Kehilangan penyisipan: Lihat nilai kehilangan sisipan pada panjang gelombang yang berbeza. Pembahagi PLC serat optik yang baik harus mempunyai kehilangan sisipan yang rendah merentasi julat panjang gelombang operasi. Kehilangan penyisipan yang tinggi boleh menunjukkan masalah dengan splitter, seperti kualiti pembuatan atau kerosakan yang lemah.
2. Keseragaman: Semak nilai keseragaman. Kuasa output seragam di semua pelabuhan output adalah wajar. Sekiranya terdapat perbezaan yang besar dalam kuasa output antara pelabuhan, ia boleh menyebabkan ketidakseimbangan isyarat dalam rangkaian.
3. Puncak dan dips: Cari apa -apa puncak atau dips dalam lengkung tindak balas spektrum. Puncak boleh menunjukkan kesan resonans, sementara dips boleh disebabkan oleh penyerapan atau gangguan. Penyimpangan ini boleh menjejaskan prestasi splitter dan harus disiasat lagi.

Petua untuk pengukuran yang tepat

• Keadaan alam sekitar: Pastikan persekitaran pengukuran stabil. Suhu dan kelembapan boleh menjejaskan prestasi splitter dan peralatan pengukuran. Cuba lakukan pengukuran dalam persekitaran terkawal.
• Pengurusan Kabel: Pastikan kabel serat optik tidak bengkok atau berpintal terlalu banyak. Membengkokkan kabel boleh menyebabkan kerugian isyarat dan menjejaskan keputusan pengukuran.
• Penentukuran: Secara kerap menentukur sumber laser dan meter kuasa untuk memastikan pengukuran yang tepat.

Jaminan kualiti

Sebagai pembekal, kami melakukan pengukuran tindak balas spektrum ini pada semua splitter Serat optik PLC kami sebelum menghantarnya kepada pelanggan kami. Ini memastikan bahawa splitters memenuhi piawaian kualiti yang diperlukan. Kami juga menyimpan rekod terperinci mengenai hasil pengukuran untuk setiap splitter, yang boleh diberikan kepada pelanggan kami atas permintaan.

Kesimpulan

Mengukur tindak balas spektrum pembahagi PLC serat optik adalah langkah penting dalam memastikan prestasinya dalam rangkaian gentian optik. Dengan mengikuti langkah -langkah yang digariskan di atas, anda boleh mengukur dengan tepat prestasi splitter merentasi panjang gelombang yang berbeza. Sama ada anda seorang pemasang rangkaian, jurutera, atau hanya berminat dengan optik serat, memahami bagaimana untuk mengukur tindak balas spektrum akan membantu anda membuat keputusan yang tepat apabila memilih pembahagi.

Sekiranya anda berada di pasaran untuk pemacu PLC serat yang berkualiti tinggi dan ingin mengetahui lebih lanjut mengenai produk kami, jangan ragu untuk menghubungi kami untuk mendapatkan konsultasi pembelian. Kami di sini untuk membantu anda mencari splitter yang sesuai untuk keperluan anda.

Rujukan

• Buku Panduan Teknologi Komunikasi Optik Fiber
• Piawaian pengukuran serat optik
