Penyesuai SC Fiber optik adalah komponen penting dalam rangkaian gentian optik moden, memudahkan hubungan antara kabel gentian optik. Salah satu soalan yang paling biasa kami, sebagai pembekal penyesuai SC serat optik, pertemuan adalah sama ada penyesuai ini sesuai untuk mod tunggal atau serat mod. Untuk menjawab soalan ini secara komprehensif, kita perlu memahami ciri -ciri kedua -dua mod tunggal dan serat mod pelbagai, serta reka bentuk dan fungsi penyesuai SC serat optik.
Memahami serat mod tunggal - mod dan pelbagai mod
Serat mod tunggal (SMF) direka untuk membawa sinar tunggal cahaya, atau mod, terus ke bawah teras serat. Ia mempunyai diameter teras yang sangat kecil, biasanya sekitar 9 mikron. Oleh kerana teras sempitnya, serat mod tunggal membolehkan penghantaran jarak jauh dengan kehilangan isyarat dan penyebaran minimum. Ini menjadikannya sesuai untuk aplikasi seperti telekomunikasi, penghantaran data panjang, dan tulang belakang internet yang tinggi. Sumber cahaya yang digunakan dalam serat mod tunggal biasanya merupakan laser, yang memancarkan sinar cahaya yang sangat fokus yang dapat bergerak beberapa kilometer tanpa degradasi yang signifikan.
Sebaliknya, serat mod pelbagai (MMF) mempunyai diameter teras yang lebih besar, biasanya 50 atau 62.5 mikron. Ia boleh membawa pelbagai mod cahaya secara serentak, yang bermaksud bahawa sinar cahaya yang berbeza dapat bergerak melalui serat pada sudut yang berbeza. Ciri ini membolehkan jalur lebar yang lebih tinggi ke atas jarak yang lebih pendek. Serat mod pelbagai biasanya digunakan di rangkaian kawasan tempatan (LAN), pusat data, dan sistem komunikasi jarak pendek. Sumber cahaya untuk serat mod multi -seringkali LED, yang lebih murah dan lebih mudah untuk pasangan menjadi teras yang lebih besar.
Penyesuai SC Fiber Optik: Reka Bentuk dan Fungsi
Penyesuai SC Fiber Optic adalah sejenis penyambung yang menggunakan mekanisme tarik - tarik untuk pemasangan dan penyingkiran mudah. Mereka direka untuk menyelaraskan teras dua kabel gentian optik tepat, memastikan penghantaran cahaya yang cekap di antara mereka. Penyesuai SC dikenali kerana kehilangan sisipan rendah mereka, kehilangan pulangan yang tinggi, dan kebolehulangan yang sangat baik.
Reka bentuk penyesuai SC adalah sedemikian rupa sehingga mereka boleh digunakan dengan kedua -dua mod tunggal dan serat mod pelbagai. Walau bagaimanapun, terdapat beberapa perbezaan utama dalam spesifikasi dan prestasi apabila digunakan dengan kedua -dua jenis serat ini.
Kesesuaian untuk serat mod tunggal
Apabila ia datang kepada serat mod tunggal, keperluan ketepatan sangat tinggi. Diameter teras kecil serat mod tunggal bermakna bahawa walaupun sedikit misalignment boleh menyebabkan kehilangan isyarat yang signifikan. Penyesuai SC Fiber Optic yang direka untuk serat mod tunggal dihasilkan dengan komponen ketepatan yang tinggi untuk memastikan penjajaran teras serat yang tepat.
Penyesuai SC mod tunggal ini biasanya mempunyai kehilangan sisipan yang lebih rendah, yang penting untuk penghantaran jarak jauh. Kerugian penyisipan merujuk kepada jumlah cahaya yang hilang ketika melewati penyesuai. Untuk aplikasi mod tunggal, kerugian penyisipan biasanya dalam lingkungan 0.2 hingga 0.3 dB. Di samping itu, penyesuai SC mod tunggal mempunyai kerugian pulangan yang tinggi, yang mengukur jumlah cahaya yang dicerminkan kembali ke sumber. Kerugian pulangan yang tinggi adalah wajar kerana ia menunjukkan bahawa kurang cahaya sedang dicerminkan, mengurangkan potensi gangguan isyarat.
Single - Mode Ad Adapters juga direka untuk berfungsi dengan panjang gelombang tertentu yang digunakan dalam sistem serat mod tunggal, seperti 1310 nm dan 1550 nm. Panjang gelombang ini dioptimumkan untuk penghantaran jarak jauh dan biasanya digunakan dalam tulang belakang telekomunikasi dan pusat data.
Kesesuaian untuk serat mod pelbagai
Serat mod pelbagai mempunyai keperluan yang berbeza berbanding dengan serat mod tunggal. Oleh kerana serat mod pelbagai boleh membawa pelbagai mod cahaya, ia lebih toleran terhadap sedikit misalignments. Penyesuai SC Fiber optik untuk serat mod pelbagai direka untuk memenuhi keperluan penjajaran yang kurang ketat ini.
Kehilangan penyisipan untuk penyesuai Mode -mode SC pada umumnya sedikit lebih tinggi daripada penyesuai mod tunggal, biasanya dalam julat 0.3 hingga 0.5 dB. Ini boleh diterima untuk jarak yang lebih pendek yang digunakan dalam aplikasi mod pelbagai. Kerugian pulangan untuk penyesuai Mode Mode SC juga lebih rendah berbanding dengan penyesuai mod tunggal, tetapi masih mencukupi untuk memastikan komunikasi yang boleh dipercayai.
Penyesuai SC Mode -Mode direka untuk bekerja dengan panjang gelombang yang biasa digunakan dalam sistem serat mod pelbagai, seperti 850 nm dan 1300 nm. Panjang gelombang ini dioptimumkan untuk penghantaran jarak pendek dan sesuai untuk LAN dan pusat data.
Perbandingan dengan penyesuai gentian optik lain

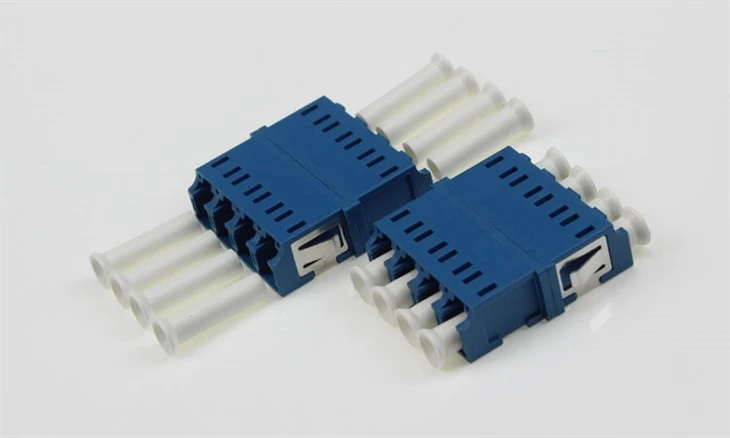

Sebagai tambahan kepada penyesuai SC, terdapat jenis penyesuai gentian optik lain yang terdapat di pasaran, sepertiPenyesuai LC Fiber Optik,Penyesuai MTRJ Fiber Optik, danPenyesuai MPO Optik Fiber. Setiap jenis penyesuai mempunyai kelebihan dan kekurangannya sendiri, dan pilihannya bergantung kepada keperluan aplikasi tertentu.
Penyesuai LC lebih kecil berbanding dengan penyesuai SC, menjadikannya sesuai untuk aplikasi ketumpatan tinggi. Penyesuai MTRJ adalah padat dan menawarkan ciri yang cepat - Connect, tetapi mereka kurang biasa digunakan kerana kehilangan sisipan yang lebih tinggi. Penyesuai MPO direka untuk aplikasi serat pelbagai, yang membolehkan sambungan serat berganda sekaligus, yang berguna di pusat data dan rangkaian kelajuan tinggi.
Kesimpulan
Kesimpulannya, penyesuai SC Fiber optik sesuai untuk kedua -dua mod tunggal dan serat mod. Walau bagaimanapun, keperluan khusus dan ciri -ciri prestasi berbeza bergantung kepada jenis serat yang digunakan. Untuk aplikasi mod tunggal, penyesuai SC perlu menyediakan penjajaran ketepatan yang tinggi, kehilangan sisipan yang rendah, dan kehilangan pulangan yang tinggi untuk memastikan penghantaran jarak jauh yang cekap. Untuk aplikasi mod pelbagai, keperluan kurang ketat, yang membolehkan kehilangan sisipan sedikit lebih tinggi dan kehilangan pulangan yang lebih rendah.
Sebagai pembekal penyesuai SC serat optik, kami menawarkan pelbagai produk yang direka untuk memenuhi keperluan kedua -dua mod tunggal dan aplikasi serat mod. Penyesuai SC kami dihasilkan dengan piawaian kualiti tertinggi, memastikan prestasi yang boleh dipercayai dan ketahanan jangka panjang.
Jika anda berada di pasaran untuk penyesuai SC Fiber Optic atau mempunyai sebarang soalan mengenai kesesuaian mereka untuk aplikasi khusus anda, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami bersedia membantu anda membuat pilihan yang tepat untuk rangkaian gentian optik anda.
Rujukan
- "Sistem Komunikasi Optik Fiber" oleh Govind P. Agrawal.
- "Teknologi Serat Optik: Prinsip dan Aplikasi" oleh R. Ramaswami, KN Sivarajan, dan G. Sasaki.
- Piawaian industri dan spesifikasi dari organisasi seperti Persatuan Industri Telekomunikasi (TIA) dan Suruhanjaya Elektroteknik Antarabangsa (IEC).
